Zasilanie awaryjne to nie tylko agregat, ale cały system. Jeśli pominiesz dobór przełącznika ATS do realnych parametrów instalacji, ryzykujesz pożar rozdzielnicy i kosztowne przestoje.
W branży elektrycznej krąży groźne i skrajnie naiwne przekonanie: „Do bezpieczeństwa wystarczy jakikolwiek agregat i dowolny przełącznik sieć-agregat. Skoro jest w sprzedaży, to ktoś go sprawdził i dopuścił, więc po co przepłacać?”. Takie myślenie to błąd, który może kosztować majątek, a w skrajnych przypadkach – zdrowie lub życie. Dlaczego? Bo dopuszczenie do obrotu nie zdejmuje z Ciebie obowiązku poprawnego doboru aparatu do parametrów konkretnej instalacji.
W dobie pomp ciepła i rygorystycznych wytycznych Programu Ochrony Ludności (OL) oraz Obrony Cywilnej (OC), era instalacji typu „jakoś to będzie” bezpowrotnie mija. Nowoczesne zasilanie rezerwowe to już nie luksus dla pasjonatów survivalu, ale element strategii bezpieczeństwa państwa, wymóg ustawowy i bezpieczeństwo Twojego domu. Dla instalatora to szansa na wejście w dochodową niszę, ale i koniec z „partyzantką”. Ten artykuł to zimny prysznic dla każdego, kto uważa, że zasilanie awaryjne to tylko kwestia wrzucenia w rozdzielnicę „jakiegoś” przełącznika, ATS-a, SZR-u i kawałka kabla.
Z tego artykułu dowiesz się rzeczy, o których często milczą szkolenia:
-
Wytrzymałość zwarciowa Icu, Icn: dlaczego przełącznik może eksplodować przed zadziałaniem „bezpiecznika”? Wielu elektryków ulega złudzeniu, że zalicznikowy wyłącznik nadprądowy (np. 32 A) ograniczy energię zwarcia. To błąd. W momencie zwarcia międzyfazowego, zanim aparat zdąży zareagować, przez instalację płynie prąd o ogromnej energii, limitowany jedynie rezystancją pętli zwarcia.
- Ryzyko: siły elektrodynamiczne mogą rozerwać obudowę aparatu w ułamku sekundy.
- Fakt: przez Twój przełącznik, ATS lub SZR może przepłynąć nie 32 A, a nawet 10 000 A (10 kA).
- Konsekwencja: brak dobezpieczenia zgodnego z dokumentacją producenta ATS to najprostsza droga do pożaru rozdzielnicy i odmowy wypłaty odszkodowania.
-
Iluzja izolacji: dlaczego Uimp na poziomie np. 4 kV to w pewnych warunkach jedynie odroczony zapalnik pożaru rozdzielnicy przy powrocie zasilania z sieci energetycznej?
-
Od manualnego przełącznika, przez standardowe moduły ATS, aż po rozbudowane systemy SZR: wyjaśniam różnice między ręcznym wyborem źródła a inteligentną automatyką zarządzania rezerwą.
-
Agregat i Magazyn Energii: jak bezpiecznie zasilać domowe i firmowe inwertery hybrydowe i podłączone do nich magazyny, by nie stały się one drogim złomem i poważnym zagrożeniem bezpieczeństwa po pierwszej próbie startu agregatu prądotwórczego.
Spis treści:
-
-
Zasilanie awaryjne. Definicje w pigułce: SZR, ATS i ręczny przełącznik
-
-
-
-
Zasilanie awaryjne i SPD. Dlaczego ochrona przepięciowa to konieczność?
-
-
Ukryty koszt zasilania: SZR – z stycznikiem vs ATS czyli przełącznik z napędem
-
-
-
- Jakie wymagania powinien spełniać przełącznik sieć-agregat w instalacji bez fotowoltaiki?
-
-
Zasilanie awaryjne w praktyce. Dlaczego „szczątkowy projekt” to ryzyko pożaru i odpowiedzialności?
W idealnym świecie każdy system zasilania rezerwowego rodzi się na monitorze doświadczonego projektanta, poprzedzony wnikliwymi obliczeniami. W rzeczywistości domowych i firmowych instalacji elektrycznych, cały ciężar „zaprojektuj i wykonaj” spada bezpośrednio na barki elektryka. Inwestor uśmiecha się przyjaźnie i mówi: „Panie, przecież pan się zna, pan wie, co robi”, co w wolnym tłumaczeniu oznacza: „Nie chcę płacić za projekt, chcesz zarobić to weź pan tę odpowiedzialność na siebie, a ja zaoszczędzę”.
I tu zaczyna się taniec na polu minowym. Instalacja zostaje wykonana, na papierze wszystko się zgadza, a w rozdzielnicy dumnie pręży się nowy ręczy lub automatyczny przełącznik zasilania. Teoretycznie działa, choć rzetelnych testów z docelowym agregatem nikt nie robi – bo agregatu prądotwórczego albo jeszcze nie ma, albo „nie będziemy dziś wyłączać zasilania w całym budynku i szkoda paliwa na próby”.
Pułapka zatrzaskuje się zazwyczaj kilka miesięcy, a czasem nawet kilka lat później. Wystarczy jedna fala upałów, śnieżyca, gwałtowna wichura lub realna wizja blackoutu, by inwestor pod wpływem impulsu kupił agregat prądotwórczy. Wybiera model „okazyjny”, najtańszy lub taki jaki akurat jest dostępny – bo przecież to sprzęt używany „raz w roku”, więc „nie ma co przepłacać i zbyt długo się nad tym zastanawiać”.
Właśnie w tym momencie lądujesz w samym centrum szczątkowego projektu. Masz przed sobą system, którego nikt nie przeliczył pod kątem konkretnego urządzenia, a który Ty (własnym podpisem i autorytetem) dopuściłeś go do użytku. W „warunkach laboratoryjnych” taki układ zadziała: poda napięcie, przeniesie prądy robocze, przysłowiowe „żarówki zaświecą”. Jednak prawdziwy egzamin zaczyna się w sytuacjach skrajnych, których nie przewidziałeś a które są codziennością prawdziwych instalacji elektrycznych.
Co się stanie, gdy wewnątrz budynku nastąpi solidne międzyfazowe zwarcie? Jak zachowa się aparatura, gdy od strony sieci energetycznej przyjdzie potężne przepięcie (czy przełącznik je wytrzyma)? Wreszcie co, gdy przełączenie nastąpi pod pełnym, obciążeniem, czy styki przełącznika są w stanie to wytrzymać? W takich realnych i stosunkowo często występujących okolicznościach to przestaje być instalacja elektryczna. To czysty hazard, w którym stawką jest mienie klienta i Twoja odpowiedzialność zawodowa – wolę nie pytać, czy Twoja firmowa polisa OC pokryje wartość strat i czy bez rzetelnego projektu ubezpieczyciel będzie chciał przejąć odpowiedzialność – rozwinięcie tematu w poradniku: Instalacja elektryczna, a ubezpieczenie domu?
Zasilanie awaryjne to nie tylko schemat. Bilans mocy, selektywność i BCP
Najczęstszym błędem przy podłączeniu agregatu prądotwórczego jest myślenie o nim jako o autonomicznym urządzeniu, a nie części składowej większego ekosystemu. Prawdziwy projekt zasilania awaryjnego (niezależnie czy mówimy o domku, firmie czy większym obiekcie) musi brać pod uwagę nie tylko to, czy będzie „światło i prąd w gniazdku”, ale przede wszystkim:
-
Bilans mocy i prądy rozruchowe: czy po przełączeniu (chwilowym braku zasilania) agregat prądotwórczy „pociągnie” pompę ciepła, serwerownię, gdy ta wystartuje w tym samym momencie co rekuperator, lodówka itp.?
-
Selektywność zabezpieczeń: czy przy zwarciu na obwodzie rezerwowym zadziała zabezpieczenie nadprądowe przy odbiorniku, czy może cały budynek zostanie pozbawiony zasilania, mimo ciągle pracującego generatora?
-
Zarządzanie ryzykiem i BCP (Business Continuity Planning): w sektorze B2B nawet niedużych firm zasilanie awaryjne to fundament ciągłości biznesu. Tutaj każda minuta przestoju to wymierne straty, a błędy w projekcie mogą doprowadzić do przestojów, utraty danych lub uszkodzenia kosztownej elektroniki.
Zasilanie awaryjne a Program Ochrony Ludności i OC. Koniec „partyzantki”!
Dla elektryka oznacza to jedno: ogromną szansę na zarobek w niszowej do tej pory branży, ale też bezwzględny koniec z „partyzantką” w zakresie przełączników zasilania. Nowoczesne instalacje zasilania rezerwowego powinny być planowane i projektowane z uwzględnieniem automatyki (SZR/ATS) oraz rygorystycznych parametrów technicznych, które przetrwają próbę czasu i realnego zagrożenia. Niezależnie od tego, czy stawiasz na zaawansowaną automatykę, czy na prostsze, ręczne przełączniki sieć-agregat, musisz dopilnować krytycznych parametrów bezpieczeństwa.
To właśnie o nich duża część elektryków dziś zapomina – gdzieś tam, kiedyś, w szkole o tym mówili, ale w codziennej pogoni za „fakturą” teoria „wyparowała” 😉 Jednak parametry techniczne to nie są szkolne ciekawostki. To fundamenty, których zignorowanie oznacza ryzykowanie zdrowiem klienta, majątkiem inwestora i (co dla wielu najbardziej bolesne) procesem sądowym.
Zasilanie awaryjne i odpowiedzialność prawna instalatora
Warto o tym mówić głośno: w przypadku pożaru lub porażenia prądem, prokurator nie będzie pytał o to, „co chciał inwestor”. Będzie pytał o zgodność z normami i rzetelność wykonania. Brak formalnego projektu nie zwalnia elektryka z odpowiedzialności. Wykonanie instalacji w oparciu o szczątkowe dane (bez analizy zdolności zwarciowej czy poprawnej separacji toru N – w układach TN-S) to branie na siebie ogromnego ryzyka zawodowego.
Instalacja „działająca” (taka, która po prostu podaje napięcie) to nie to samo co instalacja bezpieczna. Ta druga wymaga świadomego doboru aparatury, o której szerzej opowiem w kolejnych rozdziałach.

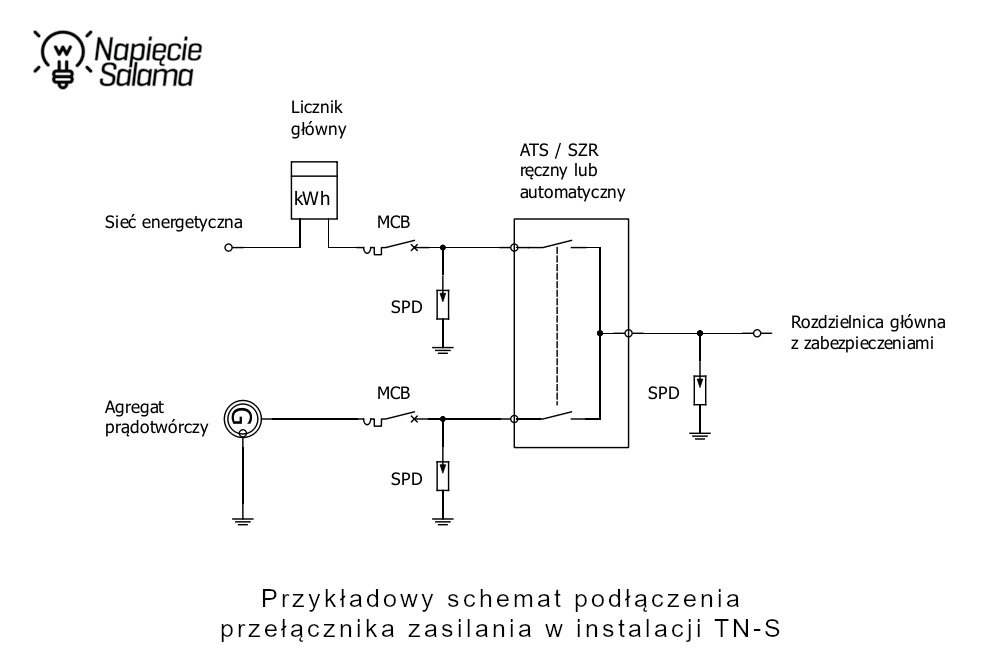

Zasilanie awaryjne. Definicje w pigułce: SZR, ATS i ręczny przełącznik
Zanim przejdziemy do architektury systemu, musimy wyczyścić pole nazw – bo nieznajomość terminologii to podstawa niedomówień i błędów w doborze aparatów. W potocznym języku budowlanym wszystko, co przełącza zasilanie, nazywa się „SZR-em”. Jednak z punktu widzenia norm (szczególnie PN-EN IEC 60947-6-1) i rzetelności inżynierskiej, różnice są zasadnicze:
-
SZR (Samoczynne Załączanie Rezerwy): to nazwa funkcji. System, który monitoruje sieć i decyduje o przełączeniu. Składa się z sterownika i elementów wykonawczych np. styczników.
-
ATS (Automatic Transfer Switch): to kompletne urządzenie realizujące funkcję przełączenia źródeł zasilania (aparat klasy ATSE).
-

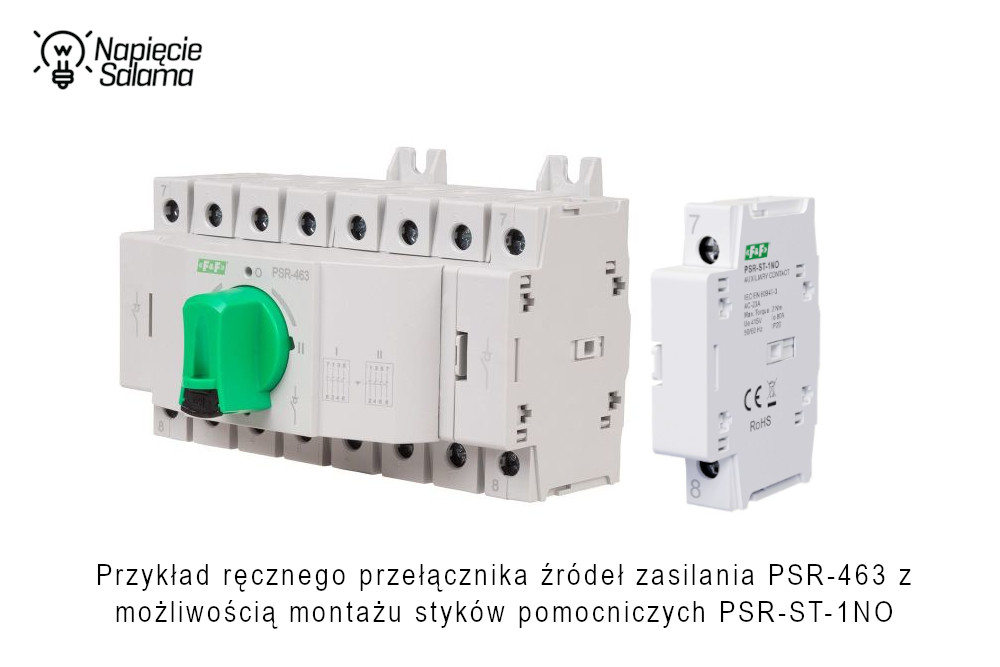

Ręczny przełącznik źródeł zasilania: klasyczny aparat I-0-II (MTSE). Do przełączania wymaga fizycznej obecności i podjęcia działań przez człowieka.
Klasy wykonania ATSE – co siedzi w środku?
-
Klasa CC (Contactor): oparta na stycznikach (np. SZR-278 + styczniki właściwie dobrane do obciążenia). Tania i elastyczna, ale wymaga perfekcyjnej koordynacji z zabezpieczeniami przetężeniowymi, bo same styczniki w sytuacji awaryjnej zwarcia nie przerwą – styczniki muszą tylko „wytrzymać” prądy zwarciowe.
-
Klasa PC (Power): dedykowane przełączniki zintegrowane z napędem. Konstrukcyjnie to jedno urządzenie które ma trzy stabilne pozycje przełącznika I-0-II (np. PSR-463-AUTO).
-
Klasa CB (Circuit Breaker): oparta na kompaktowych wyłącznikach mocy. W tej konstrukcji automatyka sama może wykrywać i przerywać zwarcia.
Uporządkujmy nazewnictwo ATS czy ATSE?
ATS, czy automatyczny przełącznik faz?
Automatyczny przełącznik faz (np. PF-432-TRMS) to rozwiązanie o którym wiele osób zapomina a są przeznaczone dla zapewnienia ciągłości zasilania odbiorników jednofazowych pracujących w instalacji trójfazowej (np. sterownik pieca, lodówka, alarm) w sytuacji gdy parametry napięciowe aktualnie wykorzystywanej fazy nie spełniają założonych wartości. Automatyczny przełącznik faz monitoruje parametry na wszystkich trzech fazach (L1, L2, L3). Jeśli na aktualnie wybranej fazie nastąpi zanik napięcia lub drastyczny spadek parametrów napięciowych, aparat natychmiast przełącza odbiornik na kolejną fazę, która trzyma normę napięciową (podłączone fazy muszą mieć wspólną żyłę neutralną N).

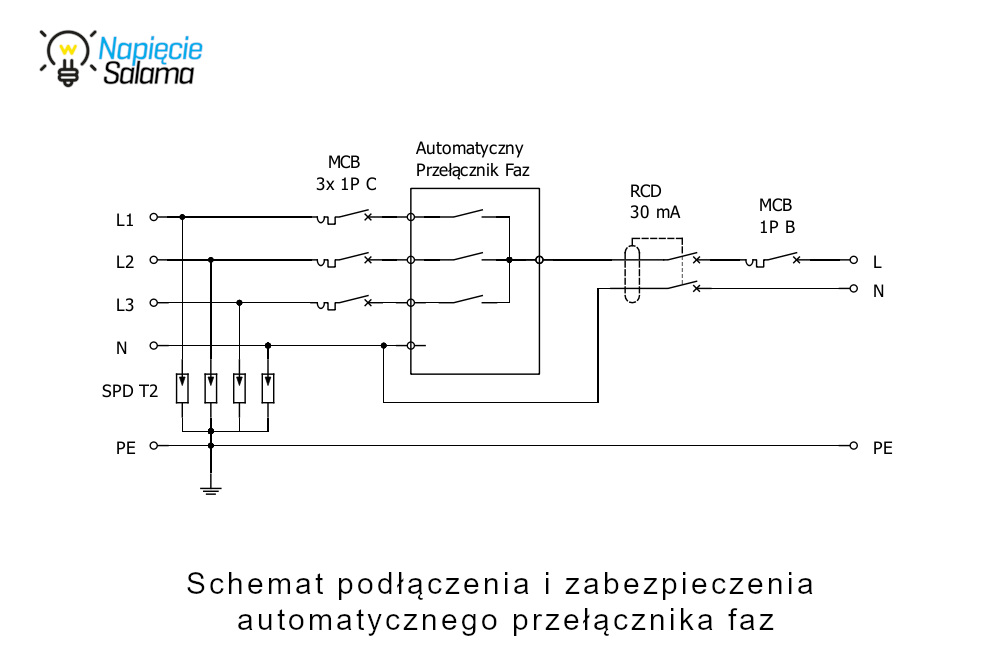

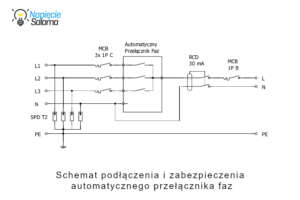

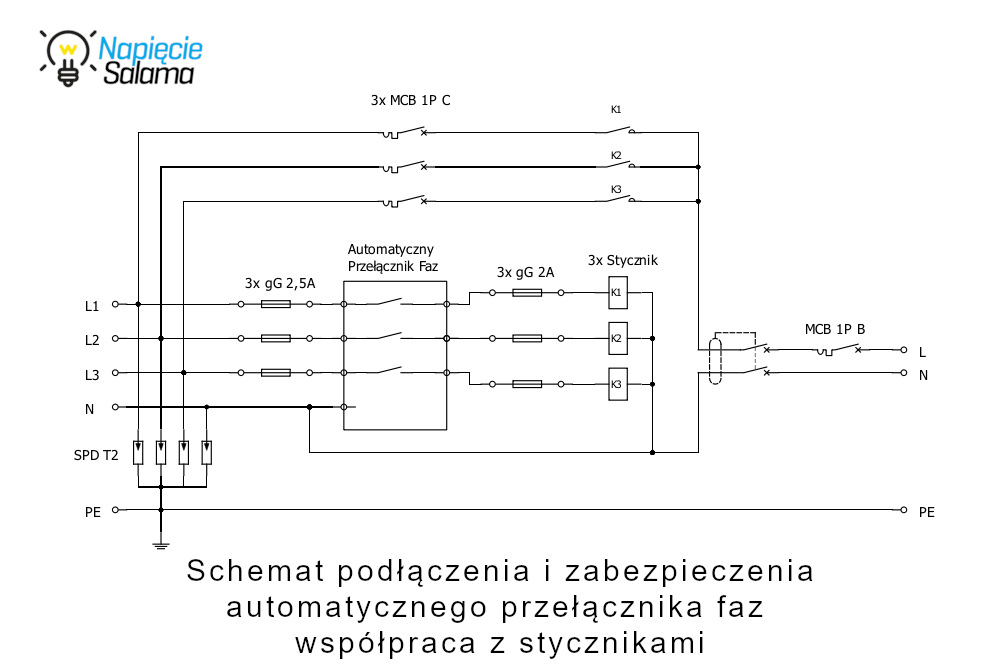

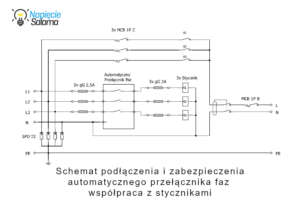

| Schemat podłączenia Automatycznego Przełącznika Faz | Schemat podłączenia Automatycznego Przełącznika Faz współpracującego z stycznikami |
 |
 |
Ważne!
Automatyczny przełącznik faz chroni przed awarią na linii zasilającej, ale nie jest systemem zasilania rezerwowego – jeśli zasilanie zostanie wyłączone na wszystkich fazach (lub parametry napięciowe faz będą poza zakresem uznawanym za poprawny przez automatyczny przełącznik faz), nastąpi odłączenie zasilania. W takich sytuacjach potrzebujesz przełączenia na rezerwowe źródło zasilania co gwarantuje jedynie MTSE (ręczny przełącznik źródeł zasilania), ATS lub SZR.
Wróćmy jeszcze na moment do automatycznych przełączników faz. Aparaty te sprawdzają się w instalacjach, w których okresowo zanika jedna lub dwie fazy, a także w sytuacji, gdy instalacja trójfazowa jest awaryjnie zasilana z jednofazowego agregatu (po wcześniejszym odłączeniu budynku od sieci za pomocą ręcznego przełącznika sieć-agregat). W takim układzie odbiorniki trójfazowe nie będą działać, natomiast automatyczne przełączniki faz umożliwiają podtrzymanie pracy najważniejszych odbiorników jednofazowych, przełączając je na fazę aktualnie podawaną z agregatu.
Na rynku dostępnych jest wiele modeli automatycznych przełączników faz. W samej ofercie F&F znajduje się około dziesięciu modeli, różniących się funkcjami oraz zakresem zastosowań w różnych typach instalacji. W tym artykule nie będę rozwijał tego tematu. Osoby zainteresowane szczegółami odsyłam na stronę producenta F&F, gdzie można sprawdzić parametry i wybrać automatyczny przełącznik faz najlepiej dopasowany do oczekiwań inwestora.
Zasilanie awaryjne a parametry krytyczne. Co decyduje o bezpieczeństwie instalacji?
Przechodzimy do konkretów, bo to tutaj najczęściej dochodzi do dramatów w rozdzielnicy. Polski rynek zalewają obecnie urządzenia ATS, modułowe SZR-y i ręczne przełączniki sieć-agregat (MTSE), których wspólnym mianownikiem są: małe gabaryty i bardzo atrakcyjna cena.
Warto zauważyć, że urządzenia te są masowo polecane przez wielu internetowych twórców i „doradców” w mediach społecznościowych. Ich jedynym argumentem jest to, że proponowane rozwiązanie jest tanie, „przecież działa” – i faktycznie, w normalnych warunkach, przy czystym przełączaniu bez ekstremalnych obciążeń, te aparaty radzą sobie poprawnie.
Jednak jako elektryk musisz pamiętać, że instalacji nie projektuje się na „dobre czasy”, ale na momenty krytyczne. Niska cena i kompaktowa budowa to niemal zawsze kompromis. Oznacza to mniejszą ilość miedzi w stykach, cieńsze izolatory, słabsze sprężyny mechanizmu, a często także brak komór gaszeniowych. Warto mieć świadomość, że przełączenia w takich urządzeniach nierzadko odbywają się pod pełnym obciążeniem, więc ATS musi przerwać prądy robocze, co dodatkowo obciąża jego konstrukcję.
Jeśli Twoim jedynym kryterium jest najniższa cena i wierzysz, że „jakoś to będzie”, to nie powinieneś tracić czasu na czytanie dalszej części tego artykułu. Jeśli jednak zależy Ci na budowie instalacji bezpiecznej, niezawodnej i (w ostatecznym rozrachunku) stosunkowo niedrogiej, warto poświęcić kilka minut, by dowiedzieć się, jak świadomie dobierać aparaturę, która nie zawiedzie w „godzinie próby”.
W tym artykule nie dam rady omówić wszystkich parametrów przełączników źródeł zasilania, dlatego wybrałem te absolutnie kluczowe: zdolność zwarciową, wytrzymałość udarową, kategorię użytkowania i wytrzymałość elektryczną.
Zdolność zwarciowa – cichy zabójca aparatury
Zacznijmy od prostego, ale kluczowego pytania: dlaczego musisz martwić się o tysiące amperów (kA), skoro zabezpieczenie przed licznikiem ma zaledwie np. 25 lub 32 A?
Wielu elektryków ulega złudzeniu, że wyłącznik nadprądowy, ogranicznik mocy, lub przypadkowo dobrany typ wkładki topikowej, „ograniczy” prądy zwarciowe do bezpiecznej wartości. To błąd. W momencie międzyfazowego zwarcia metalicznego, zanim jakikolwiek wyłącznik nadprądowy zdąży fizycznie przerwać obwód, w Twojej instalacji płynie prąd o ogromnej energii. Nie jest on limitowany przez wartość Twojego zabezpieczenia nadprądowego, ale przez rezystancję pętli zwarcia – czyli odległość od transformatora, przekrój kabli i jakość połączeń.
W ułamku sekundy przez Twój ręczny przełącznik, SZR lub ATS może przepłynąć prąd zwarciowy o wartości nie 25 A, ale 3 000, 6 000, 10 000 i więcej amperów. Jeśli Twój aparat przełączający nie jest na to przygotowany, siły elektrodynamiczne po prostu rozsadzą go od środka, zanim przysłowiowa „eska” zdąży zareagować. Rozwiniecie zagadnienia w artykule: Jakie skutki powoduje zwarcie?
Dlaczego dwa identyczne domy mogą wymagać aparatury o innym prądzie zwarciowym?
Wyobraź sobie dwa bliźniacze budynki. Pierwszy stoi 20 metrów od zasilającego je transformatora w centrum osiedla, drugi 800 metrów dalej, na końcu linii zasilającej.
-
W pierwszym obiekcie spodziewany prąd zwarcia będzie ogromny np. 10 000 A (10 kA), bo „droga” dla prądu jest krótka i ma mały opór.
-
W drugim obiekcie długi kabel zadziała jak rezystor, ograniczając prąd zwarcia np. do 3 000 A (3 kA).
To m.in. dlatego nie ma jednego „uniwersalnego” przełącznika źródeł zasilania. To, co bezpiecznie działa u sąsiada, w Twoim obiekcie może eksplodować przy pierwszym zwarciu lub próbie przełączenia pod obciążeniem.
Normy domowe vs przemysłowe – Icn, Icu, Ics, Icw, Icm, – jak czytać te parametry?
Zależnie od tego, czy patrzysz na kartę katalogową aparatu modułowego przeznaczonego do montażu w warunkach „domowych i podobnych”, czy do montażu w warunkach „przemysłowych”, spotkasz różne oznaczenia:
-
Icn (wg PN-EN 60898): to prąd zwarciowy podawany w A np. 6 000 A, który w warunkach zwarcia aparat musi potrafić bezpiecznie wyłączyć (norma typowo „domowa”).
-
Icu / Ics (wg PN-EN 60947): przemysłowe określenie zdolności zwarciowej podawane w kA np. 6 kA. Icu oznacza maksymalny prąd zwarciowy, który aparat może jednorazowo wyłączyć, natomiast Ics określa prąd zwarciowy, który wyłącznik jest w stanie wyłączyć i pozostać w pełni zdatny do dalszej pracy.
Dla przełączników źródeł zasilania kluczowe są jednak parametry wytrzymałościowe:
-
Icw: prąd krótkotrwały wytrzymywany – mówi o tym, ile „tysięcy amperów” aparat przetrzyma bez zniszczenia przez określony czas (np. 1 sekundę).
-
Icm: znamionowa zdolność załączania zwarciowa – krytyczny parametr, gdybyś przypadkiem przełączył zasilanie na obwód, w którym jest zwarcie.
Co zrobić, gdy ręczny lub automatyczny przełącznik sieć-agregat ma za małą zdolność zwarciową?

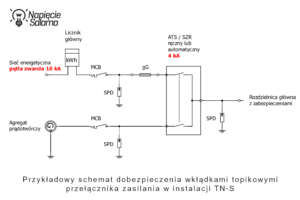

Jeśli z obliczeń pętli zwarcia wynika, że w miejscu instalacji przełącznika zasilania może popłynąć 10 000 A (10 kA), a wybrany przez Ciebie przełącznik MTSE lub ATS ma wytrzymałość tylko 4 000 A (4 kA), masz dwa wyjścia:
-
Zmiana aparatu: musisz wybrać przełącznik źródeł zasilania o wyższych parametrach.
-

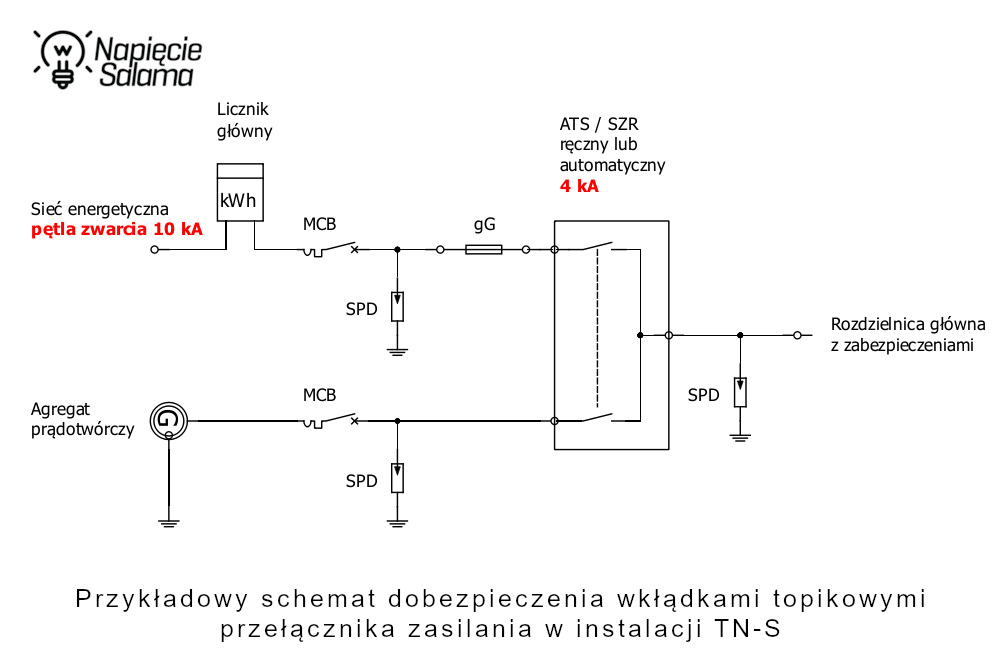

Dobezpieczenie (koordynacja): to najczęstsza praktyka. Przed przełącznikiem źródeł zasilania należy zastosować odpowiedne zabezpieczenie (najczęściej wkładkę topikową gG), która ograniczy prąd zwarcia do poziomu bezpiecznego dla Twojego ręcznego lub automatycznego przełącznika.
Zapamiętaj: to producent w dokumentacji technicznej wskazuje, jakim bezpiecznikiem topikowym (np. max 63 A gG) musisz „osłonić” przełącznik zasilania, aby zachował on swoją deklarowaną zdolność zwarciową. Brak tego dobezpieczenia to najprostsza droga do pożaru rozdzielnicy.
Jeśli w dokumentacji technicznej przełącznika zasilania brak jasnej informacji o jego wytrzymałości zwarciowej, oznacza to, że producent najprawdopodobniej w ogóle nie przebadał tego parametru. Świadczy to o wątpliwej reputacji marki, która lekceważy fundamenty bezpieczeństwa. Jako praktyk, osobiście odradzam zakup i montaż takich aparatów – oszczędność kilkudziesięciu, czy kilkuset złotych na aparacie bez atestów to branie na siebie pełnej odpowiedzialności za ewentualny pożar i jego skutki prawne.

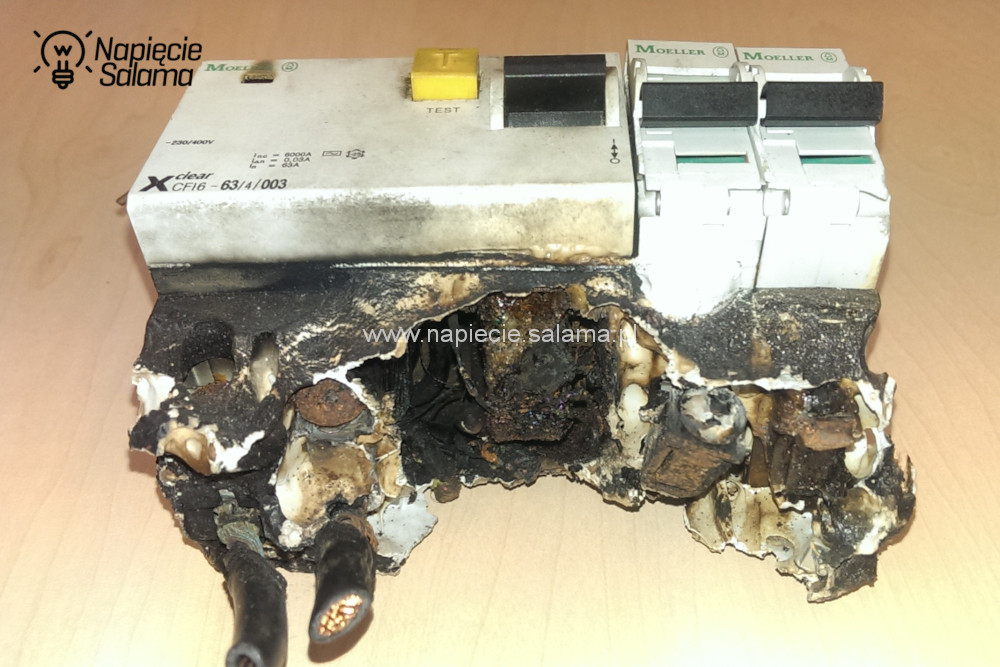

Czym grozi zignorowanie parametrów zwarciowych (fizyka i konsekwencje)
Jeśli zbagatelizujesz spodziewany prąd zwarcia i zamontujesz aparat, który nie posiada odpowiedniej wytrzymałości zwarciowej, musisz liczyć się z brutalnym działaniem praw fizyki.
W momencie zwarcia, płynące przez aparat tysiące amperów generują potężne siły elektrodynamiczne. W urządzeniu o słabej konstrukcji dochodzi wtedy do mechanicznego rozerwania obudowy (również do wyrwania żył kabli z zacisków dlatego tak ważne jest dokręcanie zacisków kluczem lub wkrętakiem dynamometrycznym z właściwym momentem obrotowym podanym w Nm – patrz instrukcje obsługi).
Elementy przełącznika w tym zaciski, które nie wytrzymały uderzenia prądowego, mogą zostać wyrwane, co prowadzi do pociągnięcia łuku i zwarcia międzyfazowego. W takim scenariuszu Twoja rozdzielnica w krótkim czasie może zmienić się w „kulę ognia”, a pożar przenosi się na inne aparaty i łatwo może rozprzestrzenić się na cały obiekt.
Wizja lokalna, czyli kiedy kończą się żarty
Zakładając, że budynek udało się ugasić, do gry wchodzi rzeczoznawca i ubezpieczyciel. Pierwszą rzeczą, jaką zrobią po pożarze, będzie wizja lokalna i analiza dokumentacji.
Jeśli ubezpieczyciel wykaże, że system zasilania awaryjnego został wykonany niezgodnie ze sztuką (np. zastosowano przełączniki zasilania o zdolności zwarciowej 4 500 A w miejscu, gdzie pętla zwarcia wymagała 10 000 A) masz bardzo duże szanse, że odszkodowanie nie zostanie wypłacone.
Inwestor zostanie z pogorzeliskiem i ogromną stratą finansową, a Ty, jako instalator, prawdopodobnie będziesz musiał zmierzyć się z roszczeniami regresowymi lub procesem sądowym. Warto pamiętać że ubezpieczyciele coraz częściej i skuteczniej dbają o swoje interesy poprzez wykazywanie błędów w doborze aparatury, traktując to jako rażące niedbalstwo ze strony wykonawcy. W takim starciu argument „u innych działało” nie ma żadnej wartości prawnej. Więcej w tym temacie opisałem w artykule: Instalacja elektryczna, a ubezpieczenie domu?
Zasilanie awaryjne i ochrona przed przepięciami. Uimp i izolacja, która musi wytrzymać
Jeśli myślisz, że 230 lub 400 V to jedyne napięcie, z jakim musi mierzyć się Twój przełącznik zasilania, to jesteś w dużym błędzie. W momencie przełączania źródeł zasilania, a zwłaszcza podczas startu agregatu czy powrotu zasilania z sieci energetycznej, w instalacji pojawiają się przepięcia łączeniowe. To krótkie, ale potężne „piki” napięcia, które testują wytrzymałość izolacji Twojego aparatu.
Pamiętaj jednak, że zagrożenie nie płynie tylko z błędów łączeniowych. Napowietrzna sieć energetyczna to potężna antena, która może doprowadzić do Twojego domu niszczycielskie przepięcie wywołane uderzeniem pioruna w linię, które nastąpi nawet kilka kilometrów dalej. Bez solidnego przełącznika źródeł zasilania o wystarczająco wysokim parametrze Uimp lub poprawnie dobranych poprzedzających go ogranicznikach przepięć, taka energia przejdzie przez Twój przełącznik zasilania jak przez masło, zostawiając po sobie jedynie pożar i zwęglone resztki.
Aby uniknąć wyżej opisanej sytuacji dobierając przełącznik źródeł zasilania powinieneś zwrócić uwagę na parametr Uimp (znamionowe napięcie udarowe wytrzymywane). Parametr ten mówi o tym, jakie napięcie (liczone w kilowoltach) jest w stanie wytrzymać izolacja urządzenia bez przeskoku iskry, zwarcia i trwałego uszkodzenia.
Pułapka „wersji automatycznej”

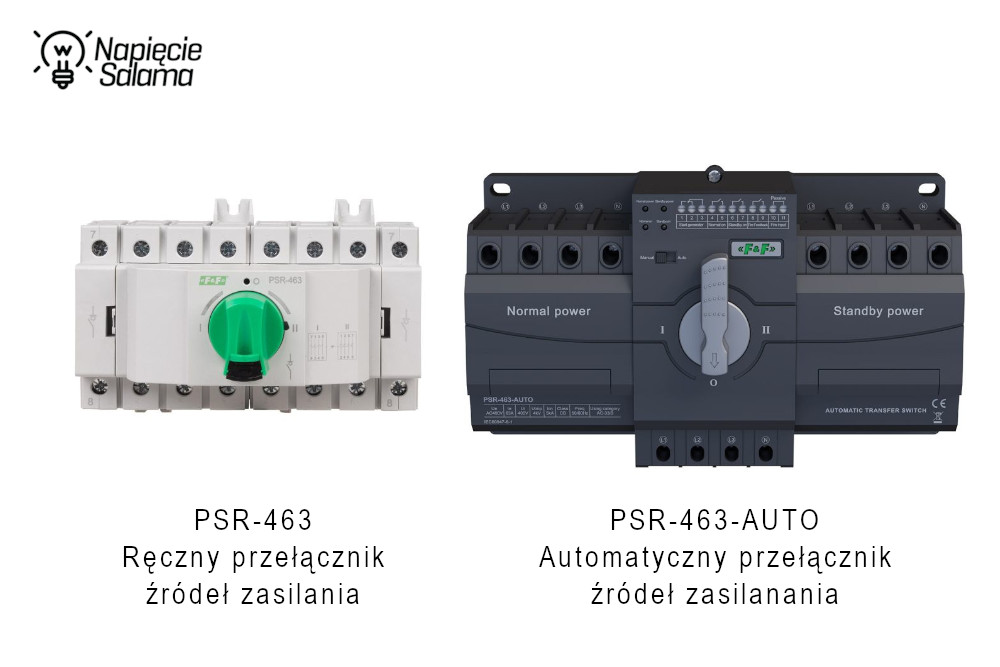

Warto zwrócić uwagę na ciekawą zależność którą pokażę na przykładzie aparatów F&F. Klasyczny, ręczny przełącznik źródeł zasilania np. PSR-463 legitymuje się parametrem Uimp = 8 kV. To solidna bariera, która daje ogromne poczucie bezpieczeństwa nawet w przypadku przepięć których źródłem są wyładowania piorunowe. Jednak w wersji PSR-463-AUTO, ze względu na obecność elektroniki sterującej i elektrycznego napędu, parametr Uimp spada do 4 kV.
Czy to oznacza, że wersja AUTO jest gorsza? Nie. Oznacza to, że przy montażu wymaga ona innego podejścia do doboru ochrony przeciwprzepięciowej. Po prostu przełącznik PSR-463-AUTO powinien być poprzedzony ogranicznikiem przepięć T1, T1+T2, lub Typem kombionowanym. Dlaczego? Elektronika jest zawsze bardziej wrażliwa na „strzały” napięciowe niż czysta mechanika.
Zasilanie awaryjne i SPD. Dlaczego ochrona przepięciowa to konieczność?
W systemach zasilania rezerwowego ochrona przeciwprzepięciowa wymaga przemyślenia i innego podejścia niż w standardowych instalacjach. Dlaczego? Przepięcie może przyjść nie tylko od strony zasilającej linii napowietrznej OSD, ale również od strony agregatu (np. przy awarii regulatora AVR lub przy procesach łączeniowych).
Wielu instalatorów pyta: gdzie zamontować ogranicznik przepięć (SPD) – przed przełącznikiem źródeł zasilania czy za nim? Odpowiedź zależy od wytrzymałości aparatów i architektury systemu, ale złota zasada mówi: musimy chronić zarówno wejście sieciowe, jak i wejście z agregatu. Jeśli oszczędzisz na ograniczniku przepięć po stronie generatora, pierwsze większe przepięcie łączeniowe może „usmażyć” elektronikę w Twoim drogim sterowniku SZR lub samym napędzie ATS. Dlaczego? Już wyjaśniam.

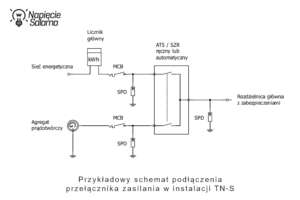

W którym miejscu podłączyć ogranicznik przepięć?
To zależy – wiem nie takiej odpowiedzi oczekiwałeś, ale to jedyna prawdziwa odpowiedź jaką można udzielić. Dlaczego? Ponieważ wszystko zależy jakie urządzenie lub jaki obwód ma być chroniony przed skutkami przepięć? Zwróć uwagę na poniższy schemat – ograniczniki przepięć (SPD) umieszczone od strony źródeł zasilania mają za zadanie chronić przełącznik zasilania przed przepięciem jakie może dotrzeć od strony źródła napięcia (sieci OSD lub agregatu). Po co wiec stosować trzeci ogranicznik przepięć przed rozdzielnicą główną?
Jego zadaniem jest ochrona rozdzielnicy głównej i podłączonej do niej obwodów w sytuacji gdy przełącznik źródeł zasilania jest ustawiony w pozycję 0 (zero). W tej pozycji oba ograniczniki przepięć znajdujące się od strony zasilania są odłączone od instalacji wewnątrz budynku, ciągle chronią przełącznik źródeł zasilania, ale rozdzielnica główna (poprzez poprzez ustawiony w pozycję zero przełącznik źródeł zasilania) jest pozbawiona ochrony przeciwprzepięciowej – stąd wynika konieczność montażu kolejnego ogranicznika przepięć.
Ważne: aby poprawnie wykonać ochronę przeciwprzepięciową i nie popełnić kosztownych w skutkach błędów związanych z koordynacją zabezpieczeń, koniecznie zapoznaj się z poradnikami:
-
Ogranicznik przepięć: przed czy za rozłącznikiem? – ten artykuł szerzej omawia zagadnienie i rozwieje Twoje wątpliwości w kontekście umiejscowienia SPD względem przełącznika zasilania.
Podsumowanie: na co patrzeć w karcie katalogowej?
Wybierając przełącznik źródeł zasilania np. sieć-agregat, szukaj wartości: Icu, Icn, Uimp. Jeśli Uimp wynosi poniżej 4 kV, a Ty montujesz przełącznik źródeł zasilania w miejscu narażonym na przepięcia powyżej tej wartości (np. długa linia napowietrzna), igrasz z ogniem. Pamiętaj że zgodnie z normami, do budynku od strony sieci zasilającej może dojść przepięcie o wartości nawet 6 kV oraz, że tanie, anonimowe przełączniki źródeł zasilania często w ogóle nie deklarują parametru Uimp – w ich przypadku słaba izolacja między torami prądowymi sprawia, że w typowej sytuacji awaryjnej, na przykład przy powrocie napięcia i przełączania pod obciążeniem lub przy pojawieniu się przepięcia w sieci (w momencie przełączania), powstający łuk elektryczny może trwale połączyć tory fazowe, co w skrajnej sytuacji przy wątpliwej jakości konstrukcji wewnętrznej przełącznika źródeł zasilania łatwo może doprowadzić do połączenia sieci energetycznej z agregatem, co skończy się widowiskową eksplozją i pożarem.
Zasilanie awaryjne a trwałość aparatury. Ile cykli ma Twoje bezpieczeństwo?
Każdy przełącznik źródeł zasilania (niezależnie od tego, czy jest to prosty MTSE, czy zaawansowany SZR lub ATS) posiada wewnątrz ruchome elementy mechaniczne i styki prądowe. Ich żywotność określają dwa parametry:
-
Trwałość mechaniczna: liczba przełączeń (cykli) „na sucho” (bez przepływu prądu).
-
Trwałość elektryczna: liczba przełączeń (cykli) pod obciążeniem znamionowym (gdy płynie prąd i powstaje łuk elektryczny).
Ponieważ każdy cykl łączeniowy pod obciążeniem powoduje stopniową degradację powierzchni styków, ich trwałość elektryczna jest zawsze niższa od mechanicznej, a po przekroczeniu dopuszczalnej przez producenta liczby cykli mogą już nie utrzymywać wymaganych parametrów, co grozi ich trwałym sklejeniem lub inną awarią. I to właśnie na trwałości elektrycznej musimy się skoncentrować, bo w realnej pracy to ona decyduje o „śmierci” przełącznika źródeł zasilania.
Nowe wyzwanie: fotowoltaika i „magiczne” 253 V
Wybierając przełącznik sieć-agregat, musisz zadać sobie kluczowe pytanie: W jakich sytuacjach ma pracować? To nie jest pytanie retoryczne.
Tradycyjnie przełącznik źródeł zasilania miał działać tylko podczas awarii sieci (blackoutu). Przyjmijmy pesymistycznie, że takich sytuacji mamy 20 w roku. Przy trwałości rzędu kilku tysięcy cykli, „prosty” przełącznik przeżyłby nas wszystkich.

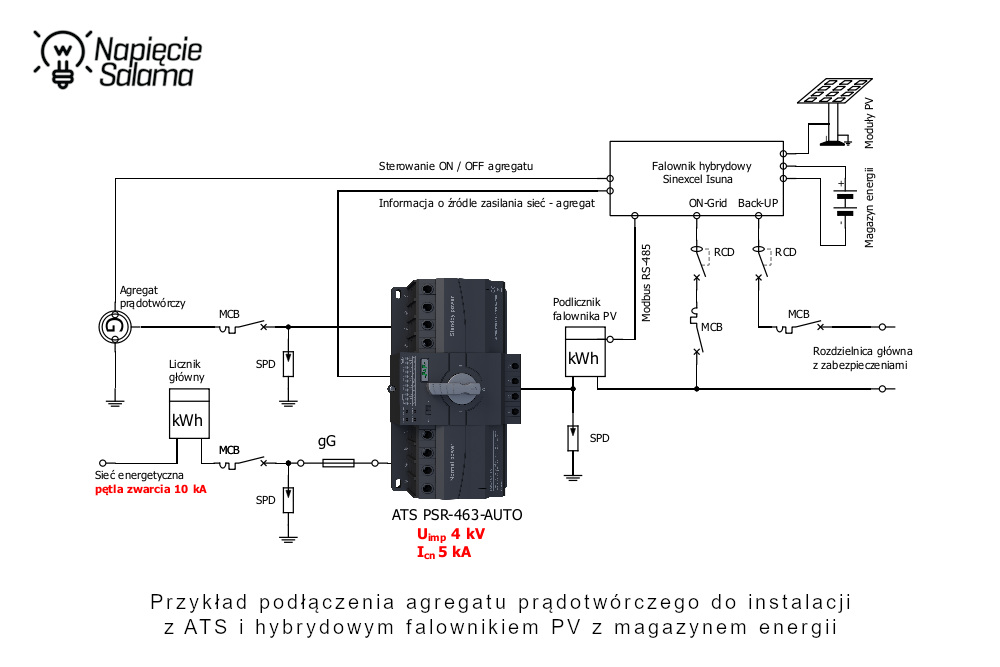

Jednak dzisiaj standardem są instalacje PV z magazynami energii. Ich posiadacze, walcząc ze zbyt wysokim napięciem w sieci (powyżej 253 V), które wyłącza im falowniki, oczekują, że w przypadku wzrostu napięcia układ przełączania (ATS lub SZR) automatycznie odłączy budynek od sieci energetycznej i przejdzie na zasilanie z magazynu, by „uratować” produkcję energii.
Przypominam tradycyjny ATS lub SZR (nie dotyczy sterowników SZR z zewnętrznymi stycznikami) nie do tego miały służyć, ale pamiętajmy, że inwestor szuka oszczędności, a elektryk „goni za fakturą”. Taki pośpiech sprzyja zbyt daleko idącym skrótom myślowym typu – skoro mam odłączenie budynku od sieci energetycznej np. za pomocą ATS, to mając falownik hybrydowy z magazynem energii mam to technicznie jestem w stanie odłączyć budynek od sieci zasilającej czyli mam to, na czym mi zależy – super! Czy aby na pewno?
Zróbmy szybką symulację: w słoneczny dzień, gdy w okolicy jest wiele instalacji PV napięcie nawet kilka razy dziennie może przekraczać 253 V. Przyjmijmy ostrożnie że taka sytuacja wystąpi tyko 4 raz w ciągu dnia, przez 150 słonecznych dni w roku. To daje nam 600 cykli rocznie tylko z powodu wzrostu napięcia sieci zasilającej, plus ewentualne blackouty. W tej rzeczywistości przełącznik źródeł zasilania nie „odpoczywa” w rozdzielnicy – on ciężko pracuje. W ciągu 5-lat zrealizuje 3 000 cykli więc po 10 latach musimy spodziewać się 6 000 cykli. Czy to dużo? Czas szybko leci a pamięć użytkownika jest zawodna. Często rozmawiam z klientami którzy mówią niedawno robiłem w domu lub firmie… liczymy a to już 10 lat minęło… Ale jest na to sposób – o tym w dalszej części.
Styczniki mocy vs Dedykowane przełączniki ATS
Jeśli Twój system ma automatycznie „klepać” kilkaset razy w roku, wybór technologii wykonania przełącznika źródeł zasilania ma kolosalne znaczenie. Porównajmy dwa podejścia:
1. Układy SZR na stycznikach mocy (Klasa CC): styczniki mocy renomowanych producentów to prawdziwe „woły robocze”. Ich trwałość elektryczna (zależnie od kategorii pracy, np. AC-3 i częstotliwości cykli łączeń) projektowana jest na setki tysięcy, a nawet miliony cykli. Są one stworzone do pracy ciągłej i częstego przełączania prądów roboczych. Jeśli spodziewasz się dużej intensywności przełączeń (wspomniane wzrosty napięcia związane np. z PV), układ SZR oparty na sterowniku i solidnych stycznikach jest technologicznie nie do pobicia.

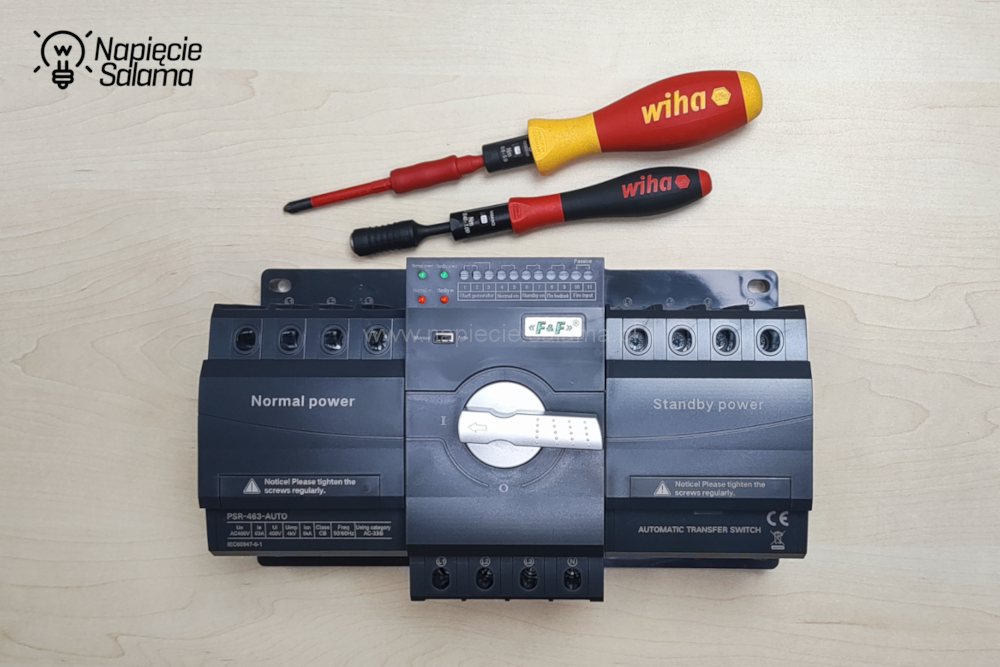

2. Przełączniki ATS (np. PSR-463-AUTO): dedykowane przełączniki z napędem silnikowym mają inną charakterystykę. Przykładowo, PSR-463-AUTO oferuje trwałość 6 000 cykli, ale nie możesz tego parametru przyjąć jako standard ponieważ na rynku jest wiele przełączników ATS o znacznie mniejszej żywotności elektrycznej rzędu 1 500 – 2 000 cykli elektrycznych.
-
Czy to mało? Do ochrony przed blackoutami – to zapas na dekady.
-
Do codziennej walki z napięciem 253 V i blackoutami? To zapas zaledwie na kilka lat pracy.
Wniosek dla instalatora
Wybierając aparaturę, nie patrz tylko na prąd znamionowy (o tym w dalszej części).
-
Jeśli budujesz prosty system na wypadek wichury (blackoutu) – PSA, PSR (ręczny) lub PSR-463-AUTO będą idealnym, kompaktowym rozwiązaniem.
-
Jeśli budujesz system zarządzania energią, który będzie żonglował źródłami zasilania każdego słonecznego dnia – postaw na sterowniki SZR np. SZR-280 i solidne styczniki mocy.
Stosowanie przełączników źródeł zasilania o nieokreślonej trwałości elektrycznej w instalacjach pracujących często to prosty sposób na zespawanie styków i kosztowną awarię całego systemu PV.
Co się dzieje, gdy licznik cykli przełącznika lub stycznika dobije do zera (konsekwencje eksploatacji)?
Używanie przełącznika sieci zasilania po przekroczeniu jego trwałości elektrycznej to nie jest ryzyko „zacięcia się rączki”. To realne zagrożenie „katastrofą” elektryczną. Oto co dzieje się wewnątrz przełącznika, gdy styki są już „wypalone”:
-
Zespawanie styków (sklejenie): to najczarniejszy scenariusz. Zużyta powierzchnia styku stopniowo traci swoje parametry i podczas kolejnego przełączenia wysoka temperatura łuku może doprowadzić do trwałego zespawania styków. Jeśli sklei się tor sieciowy, a automatyka spróbuje podać napięcie z agregatu i układ nie posiada blokady mechanicznej, powstaje ryzyko potężnego zwarcia między źródłami, które może zakończyć się pożarem rozdzielnicy oraz zniszczeniem agregatu. Dodatkowo sklejenie toru sieciowego tworzy jeszcze jedno zagrożenie. W sytuacji gdy OSD celowo wyłączył napięcie w celu przeprowadzenia prac remontowych, sklejenie styków może spowodować przedostanie się napięcia z agregatu do sieci publicznej, co staje się realnym zagrożeniem dla ekip pracujących na linii.
-
Wzrost rezystancji styku (pożar): z każdym cyklem łączeniowym przeprowadzanym pod obciążeniem powierzchnia styków ulega stopniowej degradacji, a ich parametry ulegają pogorszeniu. Po przekroczeniu znamionowej liczby cykli jakość styku może osiągnąć stan krytyczny. Przełącznik pozornie nadal działa poprawnie, ale na stykach wytwarza się znacznie większa ilość ciepła, co z każdym kolejnym przełączeniem pogarsza stan urządzenia. Proces ten prowadzi do lawinowego wzrostu temperatury, co nawet przy prądzie znamionowym może doprowadzić do stopnienia obudowy, zwęglenia izolacji i pożaru rozdzielnicy.
-
Zawieszenie w pozycji „pomiędzy”: zużyty mechanizm napędowy (w wersjach AUTO) lub osłabione sprężyny mogą spowodować, że styki nie zamkną się z odpowiednią siłą. Powstanie wtedy palący się ciągle mikro łuk, który w krótkim czasie zespawa styki lub wypali wnętrze przełącznika źródeł zasilania, emitując toksyczne gazy, ogień w efekcie doprowadzając do międzyfazowego lub między źródłowego zwarcia.
-
Utrata separacji (przebicie): zanieczyszczenia ze zmetalizowanych par metali styków osiadają na izolatorach wewnątrz przełącznika zasilania. Z czasem izolacja przestaje pełnić swoją funkcję i dochodzi do przeskoku napięcia między fazami lub między siecią a agregatem a to już prosta droga do pożaru.
Uświadamiaj klienta: system zasilania awaryjnego to nie jest „zamontuj i zapomnij”. Jeśli klient oczekuje i wymusza na układzie częste przełączanie (np. przy wspomnianym wzroście napięcia powyżej 253 V), musi mieć świadomość, że przełącznik np. ATS jest elementem eksploatacyjnym, który po kilku latach (lub określonej liczbie cykli) bezwzględnie wymaga wymiany na nowy. Ignorowanie tego faktu to czekanie na wypadek np. pożar.
Jak ilość cykli prosto wytłumaczyć inwestorowi?
Warto posłużyć się analogią do klocków hamulcowych w aucie. Nikt nie dziwi się, że trzeba je wymieniać, bo się ścierają podczas pracy. Przełącznik źródeł zasilania przełączający pod obciążeniem „ściera się” dokładnie tak samo – tyle że tego nie widać bez rozbierania aparatu lub robienia specjalistycznych pomiarów.
Ukryty koszt zasilania: SZR – z stycznikiem vs ATS czyli przełącznik z napędem
Wybierając między rozwiązaniem stycznikowym a dedykowanym aparatem typu ATS (jak np. PSR-463-AUTO), warto zwrócić uwagę na koszty eksploatacji. Trzeba być tu rzetelnym: oba układy pobierają energię elektryczną na potrzeby swojej elektroniki sterującej (monitoring napięcia, diody LED, gotowość procesora). Jest to jednak pobór rzędu kilku watów, zbliżony w obu przypadkach.
Prawdziwa różnica pojawia się jednak w „mięśniach” układu. W rozwiązaniu stycznikowym, aby fizycznie trzymać styki w pozycji zamkniętej cewka jednego stycznika musi być stale pod napięciem. Przyjmijmy jako przykład popularny stycznik mocy DILMP63 109855 którego cewka przy podtrzymaniu pobiera dodatkowo około 4,1 W.
-
W skali doby: to dodatkowe 0,098 kWh.
-
W skali roku: to ok. 36 kWh czystej „straty energii” na samo podtrzymanie styków stycznika.
Dla porównania, napęd silnikowy w aparacie PSR-463-AUTO pobiera energię do przestawienia styków tylko w podczas przełączania. Przez pozostałe 99,9 % czasu mechanizm jest zablokowany mechanicznie i nie potrzebuje ani miliampera do „trzymania” pozycji styków.
W dobie rosnących cen energii, stosując nowoczesny przełącznik z napędem, oszczędzasz rocznie energię, która w układzie stycznikowym bezpowrotnie zamienia się w ciepło wewnątrz Twojej rozdzielnicy.
| Cecha | Układ na stycznikach (Klasa CC) | Przełącznik ATS (Klasa PC) |
|---|---|---|
| Pobór energii własnej | Cewka musi być stale pod napięciem, aby trzymać styki. W zależności od parametrów stycznika generuje to zużycie energii np. 36 kWh rocznie. | Energia jest pobierana tylko w momencie fizycznego przełączania styków. Brak strat na podtrzymanie pozycji styków. |
| Trwałość elektryczna | Od setek tysięcy do milionów cykli łączeniowych (zależy od właściwego doboru styczników i częstotliwości łączeń). | Wystarczająca do ochrony przed blackoutami. Najczęściej w przedziale od kilku do kilkunastu tysięcy. |
| Blokada mechaniczna | W wielu aplikacjach jest wymóg stosowania zewnętrznej blokady mechanicznej styczników, aby wykluczyć możliwość zwarcia między źródłami zasilania. | Zintegrowana blokada mechaniczna utrzymująca bezpieczną pozycję styków. |
| Najlepsze zastosowanie | Duże prądy przełączania (zależne od dobranych styczników). Systemy zarządzania energią (PV), częste przełączanie przy „253 V”. | Ochrona przed blackoutami w domach i biurach. |
Zasilanie awaryjne a kategorie pracy. Dlaczego „same Ampery” nie wystarczą?
Najczęstszy błąd przy doborze? Widzisz zabezpieczenie przedlicznikowe 25 A, więc kupujesz 25 lub 30 A przełącznik źródeł zasilania. Widzisz 63 A, kupujesz 63 A (większy często oznacza droższy – po co przepłacać?). Niestety, prąd prądowi nierówny, a klucz do prawdy o wytrzymałości aparatu kryje się w kategoriach pracy.
Należy jasno powiedzieć: samo pojęcie kategorii pracy jest wielu instalatorom obce. Skupiają się na amperach, zapominając o tym, co te ampery „robią” w momencie rozłączania styków.
Pułapka „dużych cyfr” – dlaczego prąd znamionowy to za mało?
Wielu instalatorów i inwestorów wpada w pułapkę uproszczenia: widząc na froncie aparatu napis „63 A”, zakładają, że urządzenie poradzi sobie z każdym obciążeniem o takim natężeniu prądu. Rzeczywistość techniczna jest jednak znacznie bardziej złożona, a brak zrozumienia różnic między kategoriami pracy może prowadzić do kosztownych awarii, a nawet pożarów.
Brak uniwersalnego standardu ekspozycji danych
Choć normy z grupy IEC/PN-EN 60947 precyzyjnie definiują kategorie pracy (np. AC-21A, AC-23A, AC-3), i nie narzucają one producentowi, który z tych parametrów musi znaleźć się w najbardziej widocznym miejscu na obudowie. Producent ma tu pewną swobodę – może wyeksponować najwyższą możliwą wartość prądu (często dla najłatwiejszej kategorii np. AC-21A – obciążenia rezystancyjne), a parametry dla trudniejszych warunków ukryć w głębi karty katalogowej.
W efekcie dwa urządzenia o identycznym napisie „63 A” na froncie mogą drastycznie różnić się wytrzymałością. Jeden poradzi sobie z załączaniem silnika pod obciążeniem, drugi przy takiej próbie ulegnie uszkodzeniu.
Ekonomia konstrukcji: efekt koszt-zysk
Dlaczego producenci po prostu nie budują wszystkiego w najwyższym standardzie? Odpowiedź jest prosta: ekonomia i optymalizacja pod konkretne zastosowanie.
Projektowanie aparatu elektrycznego to zawsze balansowanie między ceną a możliwościami technicznymi. Wyższe wymagania stawiane przełącznikom lub stycznikom (np. konieczność pracy w kategorii AC-3 zamiast AC-1) oznaczają m.in.:
-
bardziej skomplikowany układ gaszenia łuku elektrycznego,
-
większe przekroje elementów przewodzących,
-
wytrzymalsze materiały stykowe.
Dobrym przykładem są styczniki modułowe. Większość z nich jest projektowana pod kątem kategorii AC-7a i AC-7b (zastosowania domowe, małe AGD). Próba sterowania nimi dużym silnikiem przemysłowym (wymagającym kategorii AC-3) to błąd w sztuce. Urządzenie do ciężkiego przemysłu musi być większe, trwalsze i spełniać inne rygorystyczne normy a w konsekwencji droższe, bo fizyki nie da się oszukać – skuteczne gaszenie łuku przy prądzie indukcyjnym wymaga miejsca i odpowiedniej technologii.
Przykład z życia: próba sterowania ciężkim silnikiem za pomocą stycznika modułowego jest jak rajd przez błota Syberii. Możesz tam pojechać luksusowym SUV-em, bo przecież też ma cztery koła i mocny silnik, ale prawdopodobnie utkniesz w pierwszym rowie. Do takich zadań projektuje się surowe auta terenowe z blokadami mostów i wyciągarką (styczniki mocy). SUV (stycznik modułowy) błyszczy na autostradzie i biurowym parkingu, ale to „terenówka” (przemysłowy stycznik mocy) przetrwa tam, gdzie liczy się brutalna siła i odporność na ekstremalne przeciążenia.
Obowiązek weryfikacji leży po stronie projektanta
To na elektryku, projektancie i prefabrykatorze spoczywa odpowiedzialność za „zejście głębiej”. Sam napis na obudowie jest jedynie etykietą, która wymaga potwierdzenia w dokumentacji.
O czym musisz pamiętać przy doborze?
-
Zdefiniuj rodzaj obciążenia: czy to grzałka (AC-1 / AC-21), czy większy silnik klatkowy (AC-3), a może oświetlenie LED (wysoki prąd rozruchowy)?
-
Sprawdź kartę katalogową: nie patrz tylko na prąd termiczny (Ith), ale na prąd łączeniowy (Ie) w konkretnej kategorii, której potrzebujesz.
-
Pamiętaj o trwałości: aparat dobrany „na styk” może działać, ale jego żywotność liczona w cyklach łączeniowych drastycznie spadnie.
Podsumowując: prąd znamionowy to nie jest wartość absolutna. To parametr nierozerwalnie związany z charakterem pracy urządzenia (kategoria pracy). Świadomy wybór między „tanim i małym” a „solidnym i droższym” to nie kwestia marketingu, ale rzetelnej inżynierii i rachunku ekonomicznego.
AC-21B vs AC-23A – małe symbole, wielka różnica
Schody zaczynają się, gdy mamy do czynienia z obciążeniami indukcyjnymi, takimi jak:
- kotły indukcyjne, transformatory, cewki,
-
pompy ciepła i klimatyzatory (kompresory),
-
silniki hydroforowe,
-
zasilacze impulsowe w komputerach i oświetleniu LED (generujące ogromne prądy rozruchowe).
Tu wchodzimy w kategorię AC-22A (obciążenie mieszane) lub AC-23A (silniki). Ten sam aparat, który błyszczy napisem 63 A w kategorii AC-21, w kategorii AC-23A może mieć wytrzymałość zaledwie 32 A! Jeśli dobierzesz go „na styk”, pierwsza próba przełączenia podczas pracy pod obciążeniem może skończyć się łukiem i zespawaniem styków.
Jak w praktyce dobrać prąd przełącznika źródeł zasilania?
W typowym domu lub biurze obciążenie ma charakter mieszany. W praktyce, nie jesteś w stanie przewidzieć, czy w momencie przełączenia jednocześnie nie będzie pracować akurat pralka, zmywarka i pompa ciepła lub serwerownia (UPS-y w serwerowni), klimatyzacja itp.
Moje rekomendacje:
-
Zasada bezpiecznego marginesu: dobieraj przełącznik minimum trzy poziomy wyżej niż zabezpieczenie nadrzędne. Jeśli masz zabezpieczenie 25 A, celuj w przełącznik minimum 63 lub 80 A. Przy zabezpieczeniu 32 A wybierz przełącznik minimum 80 lub 100 A, i tak dalej. Takie przewymiarowanie kompensuje nieprzewidywalne obciążenia mieszane i zwiększa trwałość elektryczną aparatu.
-
Przewymiarowanie o 40 – 70 %: warto przyjąć roboczą wartość prądu minimum około 40 % wyższą niż wynika to z suchych obliczeń. Mechanizm przełącznika pracujący na poziomie 60 – 70 % swojej obciążalności znacznie lepiej znosi stany nieustalone, co wydłuża jego żywotność.
-
Perspektywa rozwoju: żyjemy w rozwijającej się gospodarce. Analizując polskie domy i firmy w cyklach pięcioletnich, obserwuje się stały wzrost zapotrzebowania na energię elektryczną: kolejne klimatyzatory, stacje ładowania EV, płyty indukcyjne, magazyny energii, UPS-y. Montując przełącznik źródeł zasilania „na styk”, w bardzo niedalekiej przyszłości skazujesz instalację na modernizację.
Tabela porównawcza: realna obciążalność w zależności od kategorii pracy
| Prąd znamionowy np. na obudowie |
AC-21A / AC-1 (Obciążenie rezystancyjne – grzałki) |
AC-22A (Obciążenie mieszane – dom/biuro) |
AC-23A / AC-3 (Silniki, pompy ciepła, klimatyzacja) |
|---|---|---|---|
| 16 A | 16 A | 16 A | 10 A |
| 20 A | 20 A | 20 A | 12 A |
| 25 A | 25 A | 22 A | 16 A |
| 32 A | 32 A | 28 A | 20 A |
| 40 A | 40 A | 35 A | 25 A |
| 63 A | 63 A | 50 A | 32 A |
| 100 A | 100 A | 80 A | 63 A |
Zasilanie awaryjne a fotowoltaika i agregat. Jak uniknąć „walki” źródeł energii?
Wielu inwestorów zakłada, że posiadanie fotowoltaiki i agregatu prądotwórczego automatycznie czyni ich niezależnymi. Połączenie falownika PV z agregatem to bez odpowiedniej automatyki przepis na katastrofę. Jeśli falownik bez odpowiedniego przygotowania „zobaczy” napięcie z agregatu, uzna je za sieć energetyczną i o ile będą dogodne warunki (np. duże nasłonecznienie) spróbuje oddać do „niej” energię nie rozpoznając że w tym wypadku wpycha prąd do agregatu prądotwórczego. Kluczem do sukcesu jest zrozumienie, że to falownik musi być fabrycznie przez producenta dostosowany do pracy z agregatem, i musi wiedzieć, z którego źródła (sieć czy agregat) aktualnie korzysta.
Jak przygotować falownik do współpracy z agregatem?
Jeśli falownik PV ma możliwość współpracy z agregatem to instalator musi zadbać o odpowiednią komunikacją czyli:
- Styki pomocnicze: niezbędne do komunikacji przełącznika sieć-agregat z falownikiem PV. Dzięki nim, falownik otrzymuje jasny sygnał: „Uwaga, pracujemy na agregacie – niezależnie od sytuacji np. nasłonecznienia nie możesz oddać napięcia to źródła zasilania”!
- Tryb Generator Control: funkcja dostępna w zaawansowanych falownikach hybrydowych (np. Sinexcel Isuna), gdzie falownik staje się inteligentnym zarządcą energii.
Wybór przełącznika źródeł zasilania: przełącznik taki jak np. PSR-463-AUTO posiada wbudowane wyjścia sygnalizacyjne, które błyskawicznie informują falownik o zmianie źródła zasilania. Jeżeli przełącznik sieć-agregat nie posiada wbudowanych i nie ma możliwości dołożenia styków sygnalizacyjnych masz dwie możliwości: wymiana przełącznika źródeł zasilania, lub zastosowanie dodatkowej automatyki np. przekaźników interfejsowych.
Akt I: Fotowoltaika On-line (On-grid) – ryzyko „pchania” prądu w agregat
To najgroźniejszy scenariusz. Masz standardowy on-gridowy falownik sieciowy i chcesz zasilić dom z agregatu podczas blackoutu.
Ryzyko: jeśli falownik „zobaczy” napięcie z agregatu prądotwórczego, uzna je za sieć zawodową i spróbuje oddać do niej wyprodukowaną energię. Agregat nie jest w stanie przyjąć energii z powrotem. Prąd „pchany” w agregat spowoduje natychmiastowy wzrost napięcia, uszkodzenie regulatora AVR, a w skrajnych przypadkach zniszczenie agregatu prądotwórczego i uszkodzenie falownika fotowoltaicznego a także uszkodzenie elektronicznych urządzeń podłączonych do instalacji. Jeśli sytuacja wymusza podłączenie agregatu prądotwórczego do instalacji w której jest falownik nieprzystosowany do współpracy z agregatem koniecznie odłącz falownik PV (najlepiej wyłącz falownik i jego zabezpieczenia po stronie AC) dzięki temu falownik PV zostaje fizycznie odłączony od instalacji elektrycznej.
Akt II: Styki pomocnicze – brakujące ogniwo komunikacji
Aby uniknąć powyższej katastrofy, falownik musi otrzymać jasny sygnał: „Uwaga, teraz jesteś podłączony do agregatu, nie oddawaj energii!”.
Do tego celu w przełączniku źródeł zasilania służą styki pomocnicze. Ich zadaniem jest przekazanie do wejścia sterującego falownika informacji o aktualnym stanie przełącznika. Dzięki temu falownik wie, czy jest podłączony do sieci energetycznej (i może oddawać nadmiar energii), czy pracuje z agregatem (i musi przejść w tryb ograniczania produkcji lub całkowitego wyłączenia).
Gdzie leży pułapka?
-
Wiele przełączników (ręcznych i automatycznych) NIE MA MOŻLIWOŚCI podłączenia styków pomocniczych. Są to urządzenia „ślepe” komunikacyjnie (stąd też ich niższa cena) w takim wypadku na instalatorze spoczywa konieczność wykonania odpowiedniej automatyki która niezawodnie prześle do falownika PV informacje o wybranym źródle zasilania.
-
W przypadku profesjonalnych przełączników sieć-agregat, styki pomocnicze są dostępne, ale często są opcją dodatkową i wymagają osobnego zamówienia i samodzielnego zamontowania. Zapomnienie o tym drobnym elemencie podczas zakupów uniemożliwia poprawne i bezpieczne połączenie falownika fotowoltaiki z agregatem prądotwórczym.
Akt III: Przykład hybrydy – falownik PV jako mózg operacji (Tryb Generator Control)
Zagadnienia najlepiej omawia się na konkretnym przykładzie. W układzie sieć – agregat prądotwórczy – falownik role są jasno podzielone:
- Przełącznik źródeł zasilania ręczne (np. PSR-440, PSR-463, PSR-480, doposażone w styki pomocnicze PSR-ST-1NO), lub automatyczne (np. PSR‑463‑AUTO) odpowiada za bezpieczeństwo i fizyczną selekcję źródła (w wersji automatycznej kontroluje napięcia wejściowe), przełącza tory prądowe przez pozycję 0 (zero) oraz fizycznie blokuje jednoczesne połączenie dwóch źródeł zasilania. W omawianym przykładzie przełącznik sieć-agregat jest więc nadrzędnym elementem wykonawczym i zabezpieczającym.
- Falownik hybrydowy współpracujący z agregatem (np. Isuna) odpowiada za strategię energetyczną, czyli decyduje, kiedy uruchomić agregat (o ile zamontowany jest automatyczny przełącznik sieć-agregat i o ile generator posiada funkcję autostartu), jak długo utrzymać jego pracę, oraz jaką moc pobierać, kierując się m.in. parametrem SOC (State of Charge – stan naładowania magazynu energii) i dodatkowymi algorytmami pracy generatora. W przypadku ręcznego przełącznika sieć, agregat oraz generatora bez funkcji autostartu, falownik przejmie zarządzanie pod warunkiem ręcznego wykonania czynności łączeniowych i uruchomienia agregatu.
Sekwencja działania przy zaniku sieci
Gdy zanika napięcie na linii I (sieć energetyczna OSD), automatyczny przełącznik PSR‑463‑AUTO wykrywa brak zasilania i udostępnia tę informację na swoim wyjściu sygnalizacyjnym. Sygnał ten można doprowadzić do hybrydowego falownika Isuna z podłączonymi magazynami energii, który (jeśli pracuje w trybie Generator Control) może przez dedykowany styk wystawić komendę START do rozruchu agregatu. Jest to wariant preferowany, ponieważ falownik uwzględnia:
- SOC baterii,
- minimalny czas postoju agregatu,
- maksymalny / minimalny czas pracy,
- limity mocy agregatu prądotwórczego,
- warunki pracy określone w aplikacji.
W alternatywnym wariancie rozruch agregatu może być zainicjowany bezpośrednio przez PSR‑463‑AUTO za pomocą dedykowanego styku START, jednak w takim rozwiązaniu falownik traci możliwość inteligentnego sterowania agregatem.
Po ustabilizowaniu się napięcia na linii II (agregat) PSR automatycznie przełącza zasilanie na agregat. Równocześnie udostępnia stany swoich wyjść przekaźnikowych, dzięki czemu falownik Isuna natychmiast wie, które źródło zasila instalację i przełącza algorytm pracy na GEN Control.
Po powrocie zasilania w sieci energetycznej PSR (zgodnie z priorytetem linii I) przełącza budynek z powrotem na sieć energetyczną. Falownik Isuna otrzymuje tę informację ze styków sygnalizacyjnych i bezpiecznie zatrzymuje agregat, uwzględniając minimalny czas postoju oraz ustawione limity pracy.
Uwaga instalacyjna
Ten artykuł nie jest instrukcją podłączenia falownika Isuna. Dla zachowania czytelności zastosowano skróty myślowe, a część szczegółów instalacyjnych została świadomie pominięta. Poszczególne modele falowników mogą różnić się procedurami konfiguracji generatora, funkcjami DO/DI oraz wymaganiami dotyczącymi ATS.
Dlatego każdorazowo należy:
- zapoznać się z dokumentacją producenta falownika i agregatu,
- sprawdzić schematy połączeń oraz logikę pracy wyjść DO/DI,
- konsultować niejasności z autoryzowanym serwisem producenta.
Dlaczego przełącznik PSR-463-AUTO jest dobrym partnerem hybrydowego falownika? Przełącznik ten pozwala na zdalne sterowanie i posiada niezbędną zwłokę czasową przy dokonywaniu przełączania. Pamiętaj jednak: zawsze czytaj instrukcje obsługi i sprawdzaj dostępne opcje – w przeciwnym razie może to doprowadzić do poważnej awarii.
Wskazówka dla instalatora: przed uruchomieniem zawsze upewnij się, że logika sygnałów (styków pomocniczych i sterujących) między przełącznikiem źródeł zasilania a falownikiem jest zgodna z Twoim schematem połączeń. Błąd w tym miejscu może spowodować próbę „wpychania” prądu go agregatu prądotwórczego i poważną awarię.
Podsumowanie: jak nie spalić systemu?
-
Sprawdź falownik: upewnij się w instrukcji, czy Twój model falownika wspiera funkcję współpracy z agregatem prądotwórczym.
-
Dobierz przełącznik zasilania ze stykami pomocniczymi: kupując przełącznik sieć-agregat, zawsze upewnij się, że posiada on (lub pozwala dołożyć) styki pomocnicze które można wykorzystać do komunikacji z falownikiem.
-
Zarządzaj mocą: w razie potrzeby automatycznie ograniczaj obciążenie. Możesz to zrobić używając przekaźników priorytetowych (np. PR-613/615), aby agregat nie został „zduszony” przez nagły start np. pompy ciepła, bojlera, serwerowni itp.
Jakie wymagania powinien spełniać przełącznik sieć-agregat w instalacji bez fotowoltaiki?
Przełącznik źródeł zasilania stosowany w instalacji elektrycznej pozbawionej fotowoltaiki oraz innych odnawialnych źródeł energii musi spełniać wszystkie podstawowe i omówione w tym artykule wymagania dotyczące bezpieczeństwa i odporności na obciążenia zwarciowe. Oznacza to konieczność prawidłowego doboru parametrów takich jak spodziewany prąd zwarciowy oraz wytrzymałość udarowa.
W praktyce oznacza to sprawdzenie parametrów: Icn, Icu, Ics, Icw oraz Icm, czyli zdolności łączeniowych i wytrzymałości krótkotrwałych przełącznika, które muszą być wyższe niż spodziewany prąd zwarciowy w miejscu instalacji. Niezbędne jest również zweryfikowanie parametru Uimp, który określa odporność na udary przepięciowe. To szczególnie istotne w obiektach zasilanych linią napowietrzną lub w budynkach z instalacją odgromową.
W instalacji bez fotowoltaiki (źródeł OZE) stosowanie styków pomocniczych nie jest obowiązkowe. Są one jednak bardzo przydatne w sytuacji, gdy obiekt ma być zasilany z agregatu prądotwórczego wyposażonego w funkcję autostartu. W takim przypadku styki pomocnicze pozwalają na automatyczne uruchomienie agregatu w momencie przełączenia zasilania z sieci dystrybucyjnej na agregat oraz jego wyłączenie po ponownym powrocie na zasilanie z OSD.
Dzięki temu cały proces przełączenia jest w pełni zautomatyzowany, co zwiększa bezpieczeństwo użytkowników oraz ogranicza ryzyko błędów przy obsłudze ręcznej, szczególnie w budynkach, gdzie awaryjne zasilanie ma być uruchamiane przez osoby bez przygotowania technicznego.
Zasilanie awaryjne a dobór mocy agregatu. Czy uciągnie cały dom?
Zarządzanie mocą – priorytety zamiast „pustych Amperów”
Planując system zasilania awaryjnego, stajesz przed fundamentalnym wyborem projektowym, który ma ogromny wpływ na Twój portfel:
-
Wariant „totalny”: decydujesz się na zasilanie całego budynku bez ograniczeń. Wiąże się to z koniecznością zakupu stosunkowo dużego (i drogiego) agregatu prądotwórczego, który poradzi sobie z jednoczesnym startem wszystkich urządzeń. To rozwiązanie kosztowne w zakupie i paliwożerne w eksploatacji. Więcej na ten temat znajdziesz w innym artykule w rozdziale: Agregat prądotwórczy jako rezerwowe źródło zasilania na okres braku prądu.
-
Wariant „inteligentny”: wybierasz agregat o rozsądnej mocy dobranej do najważniejszych odbiorników i stosujesz automatykę, która nadaje priorytety poszczególnym urządzeniom odbiorczym. Dzięki temu nie musisz nadmiernie przewymiarowywać mocy agregatu, a system sam dba o to, by go nie „zdusić”.

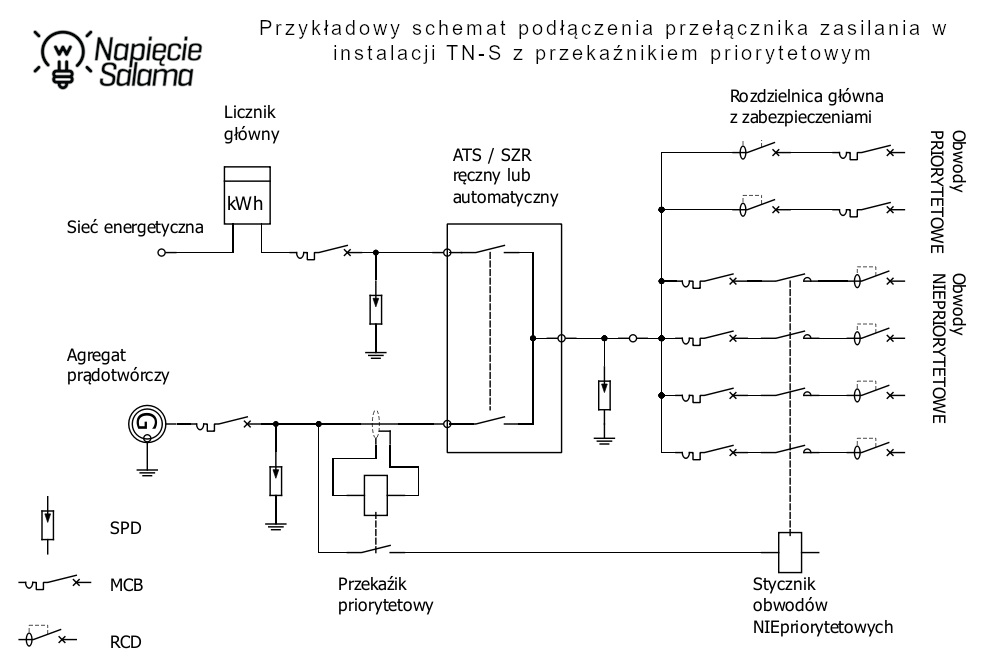

Rola przekaźników priorytetowych (np. PR-613 / PR-615)
W zautomatyzowanym (prostszym) wariancie zasilania budynku z agregatu kluczową rolę odgrywają przekaźniki priorytetowe. Działają one jak „strażnik natężenia prądu”. Zasada jest prosta:
-
Urządzenia priorytetowe: to te, które muszą działać zawsze (np. serwerownia, lodówka, pompa ciepła, oświetlenie).
-
Urządzenia niepriorytetowe: to te, bez których przeżyjesz kilka godzin blackoutu (np. bojler elektryczny, ogrzewanie podłogowe w garażu, TV, klimatyzator).
Jak to działa w praktyce? W dużym uproszczeniu – gdy uruchamia się np. pompa ciepła (urządzenie o stosunkowo dużym prądzie rozruchowym), przekaźnik priorytetowy natychmiast wykrywa sumaryczny wzrost poboru prądu i jeśli jego suma w nadzorowanym obwodzie przekracza ustawioną wartość automatycznie na określony czas odłącza obwody niepriorytetowe (np. czajnik). Dzięki temu natężenie prądu w monitorowanym obwodzie spada i agregat prądotwórczy nie zostanie przeciążony a zabezpieczenia nie odłączą go w krytycznym momencie. Gdy omawiana pompa ciepła zakończy cykl pracy i pobór prądu spadnie, automatyka przekaźnika priorytetowego z powrotem załączy obwody niepriorytetowe np. bojler czy czajnik.
Dlaczego warto używać przekaźników priorytetowych?
-
Oszczędność: mniejsza moc agregatu to niższe o kilka, a nawet kilkanaście tysięcy złotych koszty jego zakupu.
-
Bezpieczeństwo: chronisz agregat przed pracą na skraju wytrzymałości, co wydłuża jego żywotność.
-
Komfort: system jest bezobsługowy. Nie musisz biegać do rozdzielnicy i przełączać zabezpieczeń, gdy chcesz zagotować wodę na herbatę podczas pracy agregatu – po prostu albo system Ci na to pozwoli, albo nie 😉
Zastosowanie przekaźników priorytetowych serii PR to jeden z najtańszych sposobów na „uinteligentnienie” domowego lub firmowego SZR-a. Przed przystąpieniem do prac warto dokładnie przeanalizować bilans mocy urządzeń w domu lub biurze i zdecydować, które z nich zasługują na miano „priorytetu”.

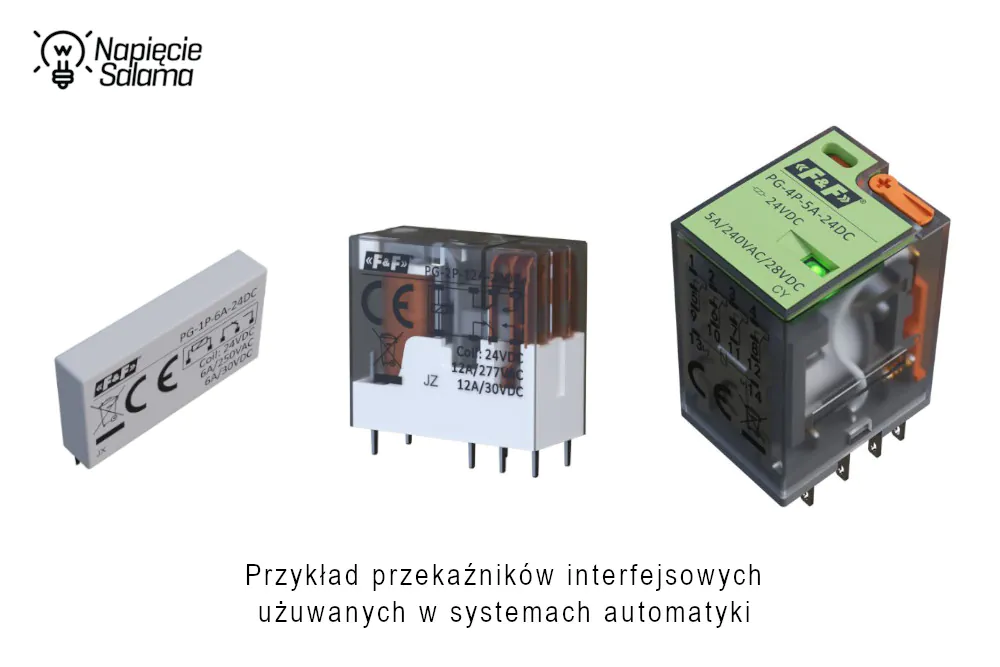

Wspomniałem, że stosowanie przekaźników priorytetowych jest prostszym rozwiązaniem. Jeśli oczekujesz bardziej zaawansowanej funkcjonalności warto rozważyć użycie liczników energii elektrycznej z komunikacją – temat opisałem w artykule: Liczniki energii z komunikacją – poradnik dla instalatora cz. 2
Zakończenie, podsumowanie i checklista eksperta
Dla elektryka. Co musisz sprawdzić w karcie katalogowej i dokumentacji ręcznych lub automatycznych przełączników źródeł zasilania sieć-agregat?
- Zdolność zwarciową. Sprawdź Icu lub Icn oraz parametry Icw i Icm, porównaj je z obliczeniami pętli zwarcia w miejscu montażu. Jeśli wytrzymałość aparatu jest niższa niż spodziewany prąd zwarcia, zastosuj właściwie dobrane dobezpieczenie.
- Uimp. Zwróć uwagę na odporność udarową, szczególnie w wersjach automatycznych, które naturalnie mają niższy poziom izolacji niż wersje manualne. Zaplanuj ochronę przeciwprzepięciową po stronie sieci i po stronie agregatu.
- Kategorię użytkowania. Dobieraj przełącznik źródeł zasilania do charakteru obciążenia, uwzględniając kategorie pracy np.: AC‑21A, AC‑22A i AC‑23A. Pamiętaj, że sam parametr prądu np. „63 A” na obudowie nic nie znaczy, jeśli nie uwzględnisz jakiej kategorii pracy dotyczy.
- Trwałość elektryczną. Oszacuj realną roczną liczbę przełączeń np.: blackouty, epizody napięcia powyżej 253 V oraz przełączenia wynikające z pracy PV i magazynu energii. Wybierz technologię właściwie dobraną do obciążenia: przełącznik ręczy lub ATS z napędem do przełączeń okazjonalnych, SZR na stycznikach do częstych operacji łączeniowych.
- Styki pomocnicze. Zaplanuj komunikację przełącznika sieć-agregat z falownikiem PV i magazynem energii. Bez sygnału o pracy z agregatem falownik może próbować oddawać energię do generatora prądu, co kończy się awarią. Jeśli falownik nie ma fabrycznej możliwości współpracy z agregatem zastanów się jak zautomatyzować proces jego odłączania? Np. Przełącznik sieć-agregat odłącza budynek od sieci publicznej i przełącza go na agregat, a dodatkowy stycznik automatycznie (przez cały okres zasilania budynku z agregatu) odłącza falownik PV od instalacji elektrycznej.
- Priorytety mocy. W instalacjach w których zastosowany jest agregat o mniejszej mocy niż zapotrzebowanie budynku stosuj przekaźniki priorytetowe. Dzięki temu zmniejszysz wymaganą moc generatora prądu.
- Architektura SPD. Ochrona przeciwprzepięciowa musi działać zarówno przy pracy z siecią, jak i z agregatem. Zapewnij ochronę rozdzielnicy w pozycji 0 (zero), gdy przełącznik odcina oba źródła zasilania.
- Dokumentację. Dołącz karty katalogowe, schematy, sposób testów z docelowym agregatem i wyniki pomiarów. Chroni to zarówno inwestora, jak i Ciebie.
Dla właściciela budynku. O co pytać wykonawcę i gdzie nie warto oszczędzać?
- Parametry bezpieczeństwa. Zapytaj o Icu, Icw, Uimp, kategorię pracy i o to, jakie dobezpieczenie przewidziano (pozwoliłem sobie użyć skrótów, ponieważ już omówiłem je w tym artykule). Poproś o potwierdzenie wersji przełącznika źródeł zasilania i jego zgodności z instalacją.
- Ochronę przeciwprzepięciową. Upewnij się, że ochrona jest po obu stronach przełącznika zasilania i że rozdzielnica główna jest zabezpieczona także przy przełączniku ustawionym w pozycję 0 (zero). W takim położeniu w Twoim budynku nadal mogą powstać przepięcia które wyindukują się np. na skutek bliskiego wyładowania piorunowego. Zagadnienie zostało szerzej omówione w innym poradniku w rozdziale: Wyładowanie pośrednie.
- Kompatybilność z fotowoltaiką i magazynem energii. Przełącznik źródeł zasilania musi mieć styki pomocnicze, a falownik PV powinien obsługiwać pracę z agregatem. Zapytaj wykonawcę, jak wygląda logika sterowania.
- Trwałość i serwis. Poproś o jasną informację, po ilu cyklach przełącznik powinien być wymieniony i na jakiej podstawie możesz taką informacje ustalić? Pamiętaj przełącznik źródeł zasilania to element eksploatacyjny, tak jak klocki hamulcowe w aucie – może warto zainwestować w dodatkowy licznik impulsów dzięki któremu będziesz miał informacje o rzeczywistej liczbie przełączeń (cykli).
- Priorytety obwodów. Ustal, które urządzenia muszą pracować zawsze, a które można odłączyć. Dzięki temu kupisz mniejszy i tańszy agregat. Pamiętaj, że przekaźnik priorytetowy można zamontować w różnych miejscach instalacji, nie tylko w rozdzielnicy, a samo urządzenie może sterować odbiornikiem znajdującym się w innej części budynku; to jednak temat na osobny artykuł.
- Testy i protokół. Zażądaj od elektryka testu z docelowym agregatem prądotwórczym. Przeprowadźcie testy przełączeń pod pełnym obciążeniem i żądaj dokumentacji powykonawczej. Nie zaszkodzi jak uzbroisz się w wiedzę zawartą w artykule: Jak nie dać się oszukać i rozpoznać fikcyjny przegląd instalacji elektrycznej?
Tabela porównawcza przełączników źródeł zasilania F&F
| Model | Prąd znamionowy |
Kategoria pracy |
Żywotność elektryczna (ilość cykli On / Off) |
Wytrzymałość przepięciowa Uimp |
Znamionowa zwarciowa zdolność załączania Icm |
Znamionowa zwarciowa zdolność łączeniowa Icn |
Znamionowy prąd krótkotrwały wytrzymywany Icw |
| PSR-463-AUTO | 63 A | AC-33iB | 6 000 | 4 kV | 7,5 kA | 5 kA | – |
| PSR-440 | 40 A | AC-23A | 8 kV | 1,4 kA | – | 1,5 kA | |
| PSR-463 | 63 A | ||||||
| PSR-480 | 80 A | ||||||
| PSA-463 | 63 A | AC-1, AC-21 | 5 000 | 4 kV | 1,33 kA | 0,94 kA | |
| ok. 32 A | AC-3 | ||||||
| PSA-440 | 40 A | AC-1, AC-21 | 1 kA | 0,7 kA | |||
| ok. 20 A | AC-3 | ||||||
| PSA-263 | 63 A | AC-1, AC-21 | 1,7 kA | 1,2 kA | |||
| 32 A | AC-3 | ||||||
Parametry zwarciowe takie jak Icn, Icm oraz Icw nie mają zastosowania dla komponentów typu przekaźnikowego stosowanych w sterownikach SZR lub automatycznych przełącznikach faz, ponieważ podlegają one normie IEC 61810 (przekaźniki energoelektroniczne o działaniu określonym), która nie definiuje zdolności do przerywania prądów zwarciowych. Wymienione w powyższej tabeli parametry Icn, Icm, Icw są charakterystyczne dla aparatury rozdzielczej i sterowniczej niskiego napięcia wg normy IEC 60947 (wyłączniki, rozłączniki) dlatego nie znajdziesz ich w poniższych zestawieniach.
Tabela porównawcza sterowników SZR F&F
| Model | Prąd znamionowy |
Kategoria pracy |
Żywotność elektryczna (ilość cykli On / Off) |
Wytrzymałość przepięciowa Uimp |
| SZR-277 | 16 A | AC-1 | 100 000 | 2,5 kV |
| 3 A | AC-15 | |||
| SZR-278 | 16 A | AC-1 | ||
| 2 A | AC-15 | |||
| SZR-279 | 8 A | AC-1 | ||
| 2 A | AC-15 | |||
| SZR-280 | 8 A | AC-1 | ||
| SZR-280-12V |
Tabela porównawcza automatycznych przełączników faz F&F
| Model | Prąd znamionowy |
Kategoria pracy |
Żywotność elektryczna (ilość cykli On / Off) |
Wytrzymałość przepięciowa Uimp |
| PF-421-TRMS | 16 A | AC-1 | 100 000 | 2,5 kV |
| PF-431 | ||||
| PF-431-LED-TRMS | 16 A (120 A / 20 ms) | |||
| PF-432-TRMS | 16 A | |||
| PF-433-TRMS | ||||
| PF-434-TRMS | ||||
| PF-435-TRMS | ||||
| PF-441 | 16 A lub zależne od parametrów zastosowanych styczników |
|||
| PF-451 | ||||
| PF-452 | 16 A |
Dlaczego najtańszy przełącznik źródeł zasilania to pozorne oszczędności
Tani aparat oznacza najczęściej mniejsze przekroje i słabsze materiały użyte do wykonania torów prądowych i styków, słabsze materiały i nieprzebadane parametry. W realnej awarii może to prowadzić do zespawania styków, pożaru rozdzielnicy i odmowy wypłaty odszkodowania. Różnica cenowa między przełącznikami sieć-agregat wynika z jakości konstrukcji, odporności na ekstremalne warunki i posiadane certyfikaty (niestety badania są bardzo kosztowne, ale tylko one są w stanie rzetelnie potwierdzić że dany przełącznik spełnia deklarowane parametry i wymogi odpowiednich norm). Oszczędność na etapie zakupów często w późniejszym okresie oznacza dużo większe koszty.
Zgodność z Programem Ochrony Ludności i wymogami Obrony Cywilnej
Wymogi dotyczące zasilania rezerwowego w budynkach pełniących funkcje publiczne, krytyczne lub przeznaczone do zbiorowej ochrony ludności znacząco wzrosły po wejściu w życie Ustawy o ochronie ludności i obronie cywilnej 1 stycznia 2025 roku. Przypomnę – program OLiOC zakłada przygotowanie obiektów do działania podczas sytuacji kryzysowych, w tym zapewnienie ciągłości pracy systemów infrastruktury technicznej i ratunkowej. Jednym z kluczowych elementów jest niezależne i stabilne zasilanie, które umożliwia funkcjonowanie łączności, oświetlenia, systemów bezpieczeństwa, punktów ewakuacyjnych i miejsc zbiorowego schronienia.
W praktyce oznacza to, że zasilanie rezerwowe przestaje być „opcjonalne”, a staje się elementem infrastruktury bezpieczeństwa wymaganym od samorządów, instytucji publicznych i właścicieli obiektów wskazanych w planach ochrony ludności. Program OLiOC przewiduje m.in. konieczność tworzenia obiektów zbiorowej ochrony, które muszą posiadać własne, niezależne źródło energii zdolne do pracy w warunkach odcięcia od sieci energetycznej. Z kolei lokalne wytyczne dla samorządów nakładają obowiązek utrzymywania zasobów i infrastruktury ochrony ludności, w tym zapasowych źródeł energii i paliwa do ich zasilania.
Wymogi te pokrywają się również z planowanymi zmianami w przepisach budowlanych wynikającymi z Programu na lata 2025 – 2026, które przewidują wdrażanie standardów ochrony cywilnej w nowych inwestycjach budowlanych. Modernizowane i nowo projektowane obiekty użyteczności publicznej mają być przygotowane do funkcji ochronnych, również pod kątem zasilania awaryjnego o odpowiedniej redundancji i niezawodności.
W tym kontekście automatyczny przełącznik źródeł zasilania ATS / SZR staje się rozwiązaniem preferowanym lub wymaganym w obiektach, które zgodnie z przepisami muszą zachować zdolność operacyjną bez udziału obsługi, zwłaszcza w sytuacjach masowych zagrożeń. Program OLiOC i ustawa nie wskazują bezpośrednio rodzaju przełączania (ręczny lub automatyczny), lecz obowiązek zapewnienia ciągłości działania kluczowych funkcji powoduje, że automatyka przełączeń jest de facto wymogiem funkcjonalnym, potwierdzanym także przez ogólne standardy bezpieczeństwa systemów awaryjnego zasilania.
Podsumowując: w kontekście Ochrony Ludności i Obrony Cywilnej,
zasilanie rezerwowe jest postrzegane jako element infrastruktury krytycznej, a nie dodatkowe wyposażenie. Oznacza to konieczność stosowania solidnych systemów zabezpieczeń, właściwej ochrony przepięciowej, agregatów o odpowiedniej mocy oraz układów ATS zgodnych z normami, szczególnie tam, gdzie obiekt ma pełnić funkcje schronowe lub zapewniać ciągłość działania instytucji publicznych w czasie kryzysu. Wszystkie te elementy służą temu, by budynek funkcjonował nie tylko w czasie codziennego użytkowania, ale przede wszystkim w warunkach zagrożenia, zgodnie z wymaganiami nowych przepisów i strategii ochrony ludności.
Gdzie ręczny przełącznik sieć-agregat ma uzasadnienie?
Obiekty niespełniające przesłanek § 181 WT
Jeżeli zanik napięcia nie powoduje zagrożenia życia lub zdrowia ludzi, poważnego zagrożenia środowiska ani znacznych strat materialnych, przepisy nie wymagają samoczynnego przełączania źródeł zasilania. W takich przypadkach dopuszczalne jest rozwiązanie ręczne, pod warunkiem zachowania pełnej separacji od publicznej sieci OSD i uniemożliwienia równoległej pracy źródeł zasilania. Podstawa: § 181 WT (warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie) określa, kiedy samoczynność jest obowiązkowa. Poza tym zakresem możliwe są rozwiązania ręczne zgodnie z zasadami instalacyjnymi.
Domy jednorodzinne i małe lokale usługowe
Typowe zastosowanie, gdy przerwy w zasilaniu są akceptowalne, a obsługa może świadomie i bezpiecznie uruchomić agregat oraz ręcznie przełączyć zasilanie. Warunkiem jest wykonanie układu tak, aby nie dopuścić do podania napięcia do sieci OSD, oraz aby przełączanie odbywało się w stanie otwartym (przełączenie I-0-II). Ogólne wymagania wynikały będą z części 5‑56 PN‑HD 60364 dotyczącej instalacji bezpieczeństwa i doboru zasilania, w tym zakazu pracy równoległej źródeł zasilania, jeśli układ nie jest do tego przystosowany.
Obiekty OLiOC bez funkcji krytycznych
Jeżeli budynek nie pełni roli obiektu zbiorowej ochrony ani nie jest przewidziany do ciągłej pracy usług publicznych podczas zdarzeń, możliwe jest ręczne przełączanie źródeł zasilania, o ile analiza ryzyka to potwierdzi i nie zachodzą przesłanki § 181 WT. Decyzja powinna być udokumentowana w dokumentacji bezpieczeństwa i planach ciągłości działania.
Kiedy ręczny przełącznik sieć-agregat jest niewystarczający?
Przesłanki § 181 WT
W obiektach, w których zanik napięcia może spowodować zagrożenie życia lub zdrowia, poważne zagrożenie środowiska lub znaczne straty materialne, wymagane są co najmniej dwa niezależne, samoczynnie załączające się źródła energii oraz samoczynnie załączające się oświetlenie awaryjne. W budynkach wysokościowych jednym ze źródeł załączanych automatycznie powinien być zespół prądotwórczy. Rozwiązania ręczne nie spełniają tu wymogu samoczynności.
Urządzenia i systemy bezpieczeństwa
Instalacje bezpieczeństwa definiowane w PN-HD 60364-5-56 (np. oświetlenie ewakuacyjne, wybrane systemy przeciwpożarowe) wymagają zapewnienia odpowiednich źródeł i czasu podtrzymania zgodnie z normami. Tam, gdzie wymagana jest natychmiastowa dostępność zasilania bez udziału obsługi, ręczny przełącznik nie spełni funkcji.
Wymagania techniczne wspólne dla przełączników ręcznych
Brak możliwości podania napięcia do sieci OSD oraz brak pracy równoległej źródeł, chyba że układ jest do tego zaprojektowany i uzgodniony. Wymagane są blokady mechaniczno‑elektryczne i przejście przez stan otwarty w trakcie przełączania (przełączenie typu I-0-II). To wynika z ogólnych zasad projektowania instalacji i instalacji bezpieczeństwa według PN‑HD 60364.
Dobór aparatów zgodnie z normą wyrobu
Jeśli wybierasz przełącznik jako kompletne urządzenie do przerzutu źródeł zasilania, stosuj aparaty zgodne z PN‑EN IEC 60947‑6‑1. Norma obejmuje zarówno MTSE (manual), RTSE (Remotely Operated Transfer Switching Equipment, czyli zdalnie sterowane urządzenie przełączające), jak i ATSE, definiując wymagania, badania i oznaczenia. Istotne są parametry znamionowe, prądy zwarciowe, wytrzymałość dielektryczna i blokady.
Uwagi projektowe i eksploatacyjne
- Procedury i szkolenia – rozwiązanie ręczne wymaga formalnej procedury uruchomienia, testu obciążenia i powrotu na zasilanie podstawowe. Należy wyznaczyć odpowiedzialne osoby oraz cykl ćwiczeń i prób ruchowych, w tym kontrolę paliwa i gotowości agregatu. W obiektach użyteczności publicznej praktyką jest dokumentowanie tych czynności w planach gotowości.
- Czas przywrócenia zasilania – przy ręcznym przełączaniu trzeba zaplanować dopuszczalny czas przerwy oraz listę odbiorów, które można bezpiecznie zatrzymać. Dla oświetlenia ewakuacyjnego nadal obowiązują wymagania minimalnego czasu działania, niezależnie od wyboru ręcznego czy automatycznego przełączania zasilania ogólnego.
- Lokalizacja i dostęp – przełącznik powinien być łatwo dostępny, jednoznacznie oznaczony, z czytelną pozycją I–0–II oraz instrukcją obsługi. W sytuacjach kryzysowych dostęp fizyczny i ergonomia obsługi decydują o skuteczności. Pod względem aparatury i obudów stosuj wyroby zgodne z odpowiednimi normami niskonapięciowymi i wymaganiami producenta.
- Koordynacja z ochroną przeciwpożarową i ewakuacją – niezależnie od wyboru ręcznego przełącznika, instalacje oświetlenia awaryjnego i ewakuacyjnego muszą spełniać wymagania § 181 WT oraz odpowiednich norm projektowych. Zapewnienie działania przez wymagany czas to osobny obowiązek, nieuchylany przez ręczny tryb przełączania zasilania ogólnego.
- Rozbudowa w przyszłości – warto przewidzieć okablowanie sterownicze i miejsce na późniejszą rozbudowę do ATS, jeżeli analiza ryzyka dla obiektu z czasem może ulec zmianie. Norma 60947‑6‑1 wyróżnia klasy urządzeń i dopuszcza różne tryby działania, co ułatwia migrację z MTSE do ATSE.
Najczęstsze błędy popełniane przy ręcznych układach przełączania
- Brak blokad mechanicznych i elektrycznych stwarza ryzyko równoległego połączenia źródeł zasilania oraz niekontrolowanego podania napięcia do sieci operatora (OSD). Jest to błąd krytyczny z punktu widzenia bezpieczeństwa ludzi i eksploatacji instalacji, a także niezgodność z wymaganiami przepisów techniczno‑budowlanych dotyczącymi zasilania budynków co najmniej z dwóch niezależnych, samoczynnie załączających się źródeł (gdzie wymagane), zasadami projektowania instalacji bezpieczeństwa wg PN‑HD 60364‑5‑56 oraz wymaganiami normy wyrobu dla urządzeń przełączających PN‑EN IEC 60947‑6‑1, która przewiduje m.in. interlocki i sekwencję przełączeń z przejściem przez stan otwarty (I-0-II).
- Umieszczenie przełącznika w miejscu trudno dostępnym lub bez możliwości bezpiecznego manewrowania przy obciążeniu, skutkuje opóźnieniami i ryzykiem błędu obsługi.
- Brak regularnych testów pod obciążeniem i przeglądów agregatu, w tym kontroli paliwa, oleju i układu chłodzenia – bez tego w realnym zdarzeniu często układ bywa niesprawny. Wytyczne dla samorządów wskazują na konieczność utrzymywania zasobów, w tym zapasów paliwa, w gotowości operacyjnej.
Checklista dla projektanta i inwestora
- Czy obiekt spełnia przesłanki § 181 WT, które wymuszają samoczynność – jeśli tak, ręczny przełącznik odpada jako rozwiązanie podstawowe.
- Czy wykonano analizę ryzyka określającą dopuszczalny czas przerwy, listę odbiorów krytycznych oraz procedury manualne? Czy użytkownik ma realną operacyjną zdolność do obsługi projektowanego rozwiązania.
- Czy zastosowane rozwiązanie zapewnia przejście przez stan otwarty (I-0-II), blokady zapobiegające równoległej pracy i parametry zwarciowe adekwatne do instalacji? Czy urządzenie spełnia wymagania normy wyrobu.
- Czy oświetlenie awaryjne i ewakuacyjne spełnia wymagany minimalny czas działania niezależnie od trybu przełączania zasilania ogólnego.
- Czy przewidziano możliwość późniejszej rozbudowy, czyli migracji do ATS lub SZR, jeśli profil ryzyka obiektu ulegnie zmianie.
Jak dobrać odpowiedni agregat
Dobór generatora prądu powinien wynikać z analizy odbiorów, prądów rozruchowych i priorytetów obciążenia. Warto skorzystać z konsultacji specjalistów, którzy dobiorą urządzenie kompatybilne z przełącznikiem oraz automatyką i przygotują zestaw testów odbiorczych. Zagadnienie szerzej omówione jest w artykule: Blackout, czyli jak przygotować się na brak prądu? PORADNIK w rozdziale: Jak dobrać agregat lub przetwornicę napięcia?
Poznajmy się – jestem Piotr Bibik
Od ponad 30 lat moje życie zawodowe kręci się wokół elektrotechniki. Nie jestem teoretykiem – moją wiedzę budowałem przez ćwierć wieku pracy u jednego z największych dystrybutorów materiałów elektrycznych w Polsce oraz podczas tysięcy godzin spędzonych na instalacjach.
Elektryka to moja pasja, a portal Napięcie Salama to miejsce, gdzie dzielę się bogatym doświadczeniem, które zdobywałem m.in. jako autor setek publikacji eksperckich dla czołowych portali branżowych (np. Łączy Nas Napięcie). Dziś tę wiedzę przekładam na konkretne wsparcie dla moich klientów, dbając o to, by każda instalacja była bezpieczna i nowoczesna.
Wierzę, że o trudnych sprawach można mówić prosto – tak, aby każdy inwestor i instalator mógł podjąć decyzję, która zapewni bezpieczeństwo jego rodzinie i urządzeniom.
W czym mogę Ci pomóc?
-
Dla Inwestorów: Prowadzę konsultacje techniczne, podczas których sprawdzam projekty i podpowiadam rozwiązania, które realnie działają.
-
Dla Instalatorów i Projektantów: Dzielę się doświadczeniem z zakresu nowoczesnej automatyki i systemów zasilania, pomagając unikać kosztownych błędów montażowych.
-
Dla Producentów: Pomagam spojrzeć na produkty oczami praktyka i rzetelnie przekazać ich wartość rynkowi.
Moja zasada jest prosta: instalacja ma być bezpieczna, nowoczesna i zrozumiała dla użytkownika. Jeśli szukasz rzetelnego doradztwa lub chcesz uniknąć awarii, o których piszę na tym blogu – zapraszam do kontaktu.
