Czy jako główne zabezpieczenie może być rozłącznik modułowy 63 A 4P, czy powinien być 100 A?
Zastanawiam się również nad ogranicznikiem przepięć B+C …

Pytanie

Mam pytanie odnośnie zabezpieczeń.
Mam wykonane przyłącze w układzie sieci TN-C, w którym przechodzę na układ sieci TN-S.

Przekrój WLZ to 5×10 mm2 dla mocy przyłączeniowej 25 kW na napięciu 400 V.

Chciałem zapytać czy jako główne zabezpieczenie może być rozłącznik modułowy 63 A 4P, czy powinien być 100 A?
Zastanawiam się również nad ogranicznikiem przepięć B+C 4P, czy będzie prawidłowy?

Z Góry dziękuję za odpowiedź i pozdrawiam serdecznie!
Jacek

Panie Jacku odpowiedź nie jest prosta

Zgodnie z prawem należy zamontować aparaty elektryczne uwzględnione w projekcie.

Dobór właściwych aparatów nie jest prosty. Należy wziąć pod uwagę kilka ważnych parametrów, niektóre powinien mieć Pan zapisane np. w umowie z dostawcą energii elektrycznej.

Kilka wybranych zagadnień poniżej:

  • Znamionowa zwarciowa zdolność łączeniowa.
  • Znamionowe udarowe napięcie wytrzymywane.
  • Zgodność z właściwą normą, o ile pamiętam PN-EN 60943-3 oraz PN-EN 60669-1.

Przykładowo wyłączniki nadprądowe różnią się parametrami w zależności od miejsca zastosowania. Określają to normy:

  • domu PN-EN 60898-1
  • w przemyśle PN-EN 609472.

Kolejna sprawa dotyczy zastosowania. Pisze Pan:

„… jako główne zabezpieczenie może być rozłącznik modułowy …”

Rozłącznik (z wyjątkiem rozłączników bezpiecznikowych), nie jest zabezpieczeniem. Nie zadziała automatycznie i niczego nie wyłączy, nie zabezpieczy.

Często potocznie mylone są pojęcia i zastosowania:

  • Odłącznik
  • Rozłącznik
  • Wyłącznik
  • Przełącznik

Domyślam się, że chodzi Panu o rozłącznik, którym może Pan ręcznie wyłączyć zasilanie w całym budynku.

W takim wypadku sugeruję zastosowanie rozłącznika o znamionowym prądzie równym, lub większym niż zabezpieczenie (nadprądowe lub topikowe) go poprzedzające. W Pana przypadku prawdopodobnie będzie poprzedzony zabezpieczeniem zalicznikowym lub przedlicznikowym (proszę sprawdzić wartość zabezpieczenia poprzedzającego rozłącznik).

W starszych instalacjach, w których licznik był montowany w budynku, zabezpieczeń zalicznikowych nie stosowano, od razu były zabezpieczenia pojedynczych obwodów.

Rozważyć należy miejsce montażu rozłącznika

Jeśli będzie zamontowany:

  • przed ogranicznikiem przepięć musi mieć znamionowe udarowe napięcie wytrzymywane minimum 6 000 V (6 kV),
  • za ogranicznikiem przepięć T1 i T2 lub kombinowanym wystarczy, że będzie miał znamionowe udarowe napięcie wytrzymywane 3 000 V (3 kV).

Parametr ten jest dość ważny, i podawany jest w kartach katalogowych różnych producentów.

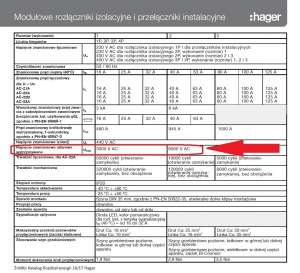

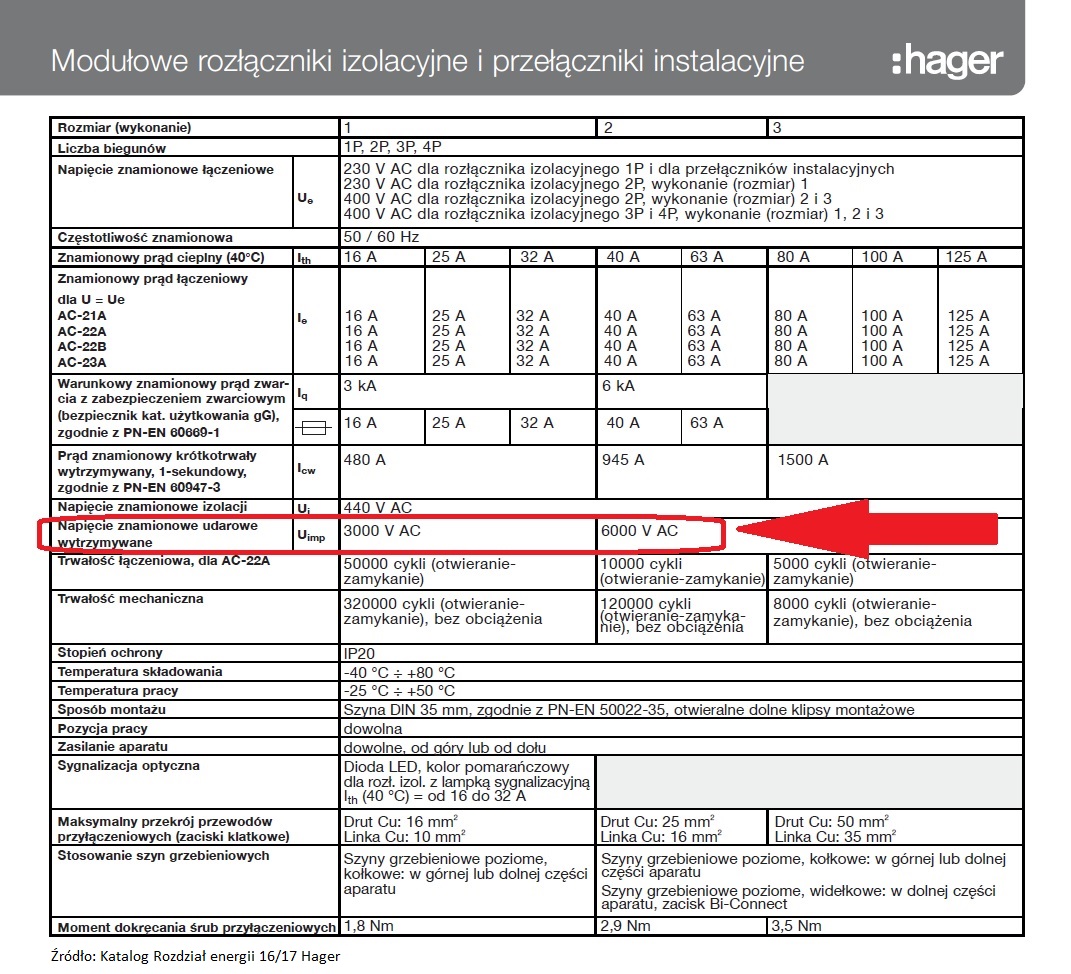

Poniżej maksymalne wartości do jakich ograniczyć przepięcie musi ogranicznik SPD określonego typu, oraz wycinek karty katalogowej modułowych rozłączników izolacyjnych Hager seria SBN.

Wymagana wytrzymałość udarowa urzadzeń Parametry techniczne SBN363 SBN390 SBN340 SBN463 SBN490 SBN440 SBN140 SBN380 SBN499 SBN399

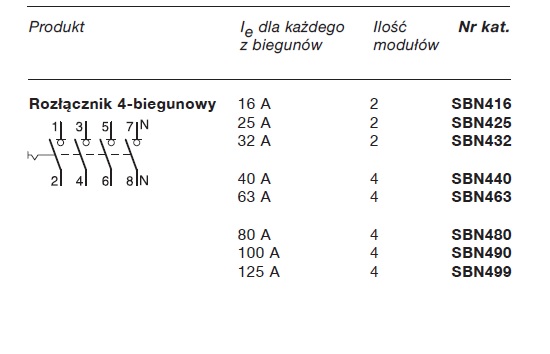

Z miejscem montażu, oraz ewentualnym przewymiarowaniem wiąże się jeszcze jedno zagadnienie. Proszę zwrócić uwagę na kolumnę ilość modułów.

Na przykładzie Hager, modułowe rozłączniki izolacyjne cztero biegunowe 16 A; 25 A; 32 A są w wykonaniu 2 modułowym. Pozostałe występują jako cztero modułowe.

Dane na podstawie katalogu Hager

Ogranicznik przepięć musi być zainstalowany!

Obowiązek stosowania ograniczników przepięć nakładają obowiązujące w Polsce przepisy.

Nazewnictwo B+C, mimo że potocznie używane jest błędne:

Błędne, potoczne nazewnictwo Poprawne oznaczenia
B T1
C T2
B+C T1+2

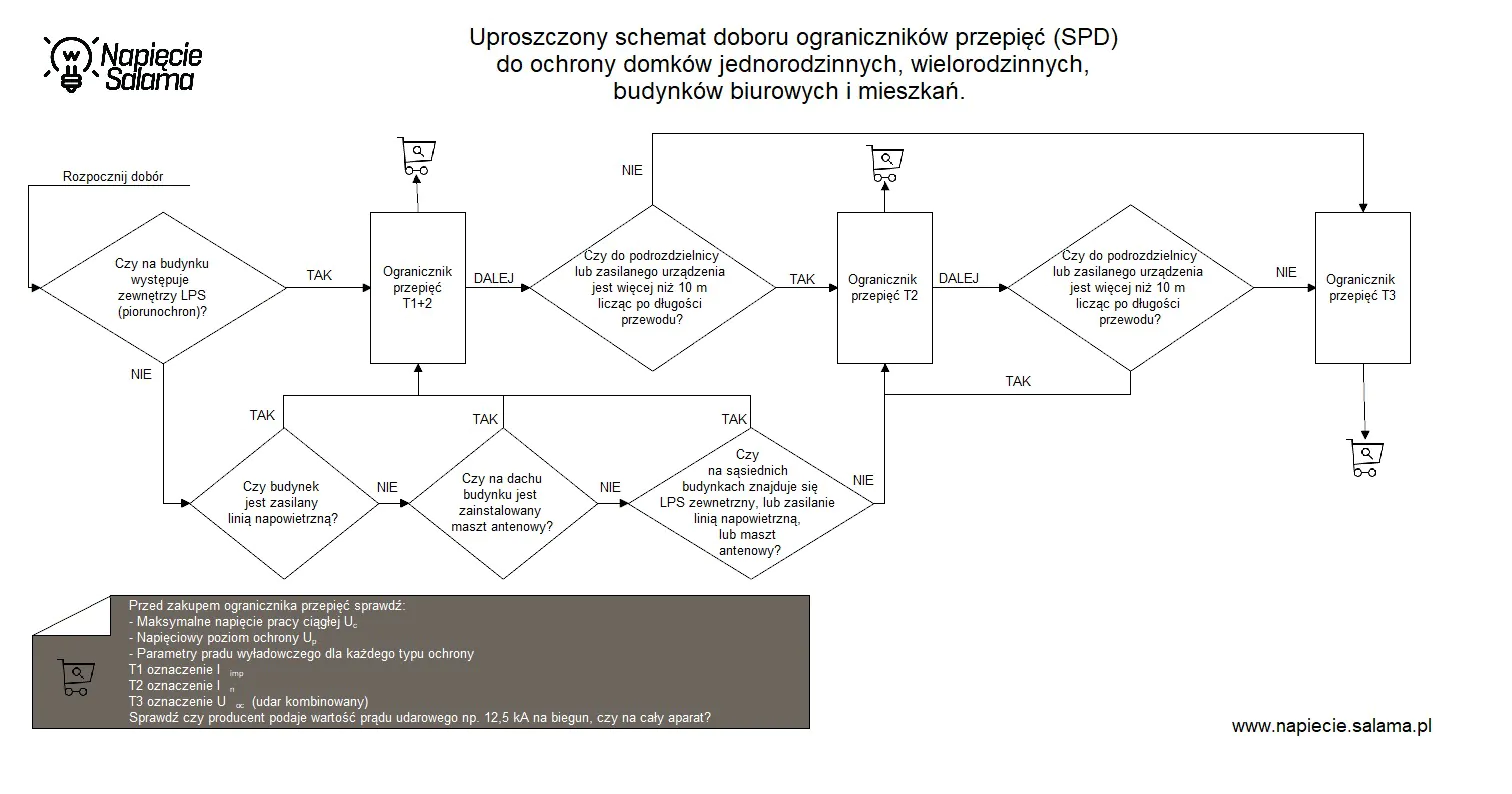

Ogranicznik przepięć należy właściwie dobrać oraz podłączyć. Uproszczony schemat doboru, wraz z kilkoma wskazówkami przydatnymi przy wyborze ogranicznika znajduje się poniżej:

Uproszczony schemat doboru ograniczników przepięć

Poniżej zamieszczam link do konfiguratorów ochrony odgromowej i przeciwprzepięciowej. Można skorzystać z zamieszczonego tam konfiguratora zabezpieczeń przeciwprzepięciowych.

Przejdź do konfiguratorów >>

W sprzedaży dostępne jest wiele aparatów elektrycznych, które nie spełniają wymaganych norm i nie zapewniają właściwej ochrony. Zagadnienie zostało omówione w materiale opracowanym przez KIGEiT sekcja SPAE i zamieszczone do pobrania w artykule: Czy TY jesteś dystrybutorem aparatury elektrycznej?

Proszę pamiętać, że powyższe sugestie są tylko wskazaniami, które należy omówić z projektantem.
