Jak przeciwdziałać wysokiemu napięciu w sieci, które powoduje wyłączanie falowników fotowoltaicznych

Rosnąca liczba instalacji fotowoltaicznych w Polsce sprawia, że wyłączanie falownika z powodu wysokiego napięcia w sieci staje się powszechnym problemem prosumentów. Gdy wartość napięcia przekracza dopuszczalne normy, instalacja przestaje produkować energię, przynosząc straty finansowe. Jak skutecznie przeciwdziałać temu zjawisku z inżynierskiego punktu widzenia?

W tym artykule krok po kroku wyjaśniam, skąd bierze się to zjawisko, dlaczego nie jest ono awarią falownika oraz jakie działania można realnie podjąć po stronie instalacji odbiorczej. Omawiam zarówno najprostsze rozwiązania oparte na reakcji na poziom napięcia, jak i bardziej zaawansowane podejścia wykorzystujące pomiar energii, komunikację oraz logikę sterowania, aż po integrację z magazynem energii.

Jeśli jesteś instalatorem i chcesz nie tylko zrozumieć problem, ale przede wszystkim dobrać skuteczne i technicznie uzasadnione rozwiązanie dla konkretnej instalacji, znajdziesz tu uporządkowaną wiedzę oraz praktyczne podejście, które możesz bezpośrednio wykorzystać w swojej pracy.

W pigułce: Czego dowiesz się z tego artykułu?

Problem wyłączających się instalacji fotowoltaicznych z powodu zbyt wysokiego napięcia w sieci (powyżej 253 V) to zmora tysięcy prosumentów. Ten materiał to czysto inżynierskie, pozbawione marketingowego bełkotu kompendium wiedzy, które rozbiera ten problem na czynniki pierwsze – od fizyki i przepisów prawa, aż po konkretne schematy automatyki.

Główne zagadnienia i kluczowe wnioski:

• Dlaczego falownik naprawdę się wyłącza? Poznasz mechanikę zabezpieczeń oraz algorytm średniej 10-minutowej (wynikający z normy PN-EN 50549-1). Dowiesz się, dlaczego urządzenie potrafi przerwać pracę nawet wtedy, gdy na wyświetlaczu widzisz chwilowe 251 V.
• Twarda matematyka sieci – zobaczysz, jak przekrój kabla WLZ oraz impedancja pętli zwarcia (sztywność sieci) decydują o tym, ile kilowatów autokonsumpcji potrzeba, aby skutecznie obniżyć napięcie w Twoim domu o każdy 1 V.
• Sztuka skutecznego zrzutu mocy (CWU) – dowiesz się, dlaczego tradycyjne, ciągłe grzanie wody szybko „zapycha” bufor ciepła i dlaczego kluczem do sukcesu jest algorytm interwałowy (impulsowy), pozwalający efektywnie „oszukiwać” falownik przez całe południowe szczyty produkcji.
• 7 poziomów automatyki – przeanalizujesz wady, zalety i koszty różnych systemów sterowania obciążeniem – od prostych, dedykowanych przekaźników napięciowych PV, przez przekaźniki PLC, sterowniki swobodnie programowalne, aż po zaawansowane systemy IoT (Home Assistant / Node-RED) oraz hybrydy sprzętowo-programowe.
• Prawo i patologie rynku – poznasz prawne i techniczne konsekwencje nielegalnego „podkręcania” napięć w falownikach PV lub fałszowania dokumentacji (zagrożone karą z art. 271 Kodeksu karnego) oraz dowiesz się, jak OSD algorytmicznie wykrywa takie działania w kilka minut.

Dla kogo jest ten artykuł?

Dla świadomych inwestorów, właścicieli domów z instalacją PV oraz instalatorów, którzy szukają twardych argumentów technicznych, gotowych pomysłów i skutecznych sposobów na pełne wykorzystanie wyprodukowanej energii.

[spis_tresci]

Jak falownik PV „widzi” zbyt wysokie napięcie sieci i kiedy naprawdę się wyłącza?

Dla wielu użytkowników moment wyłączenia falownika fotowoltaicznego spowodowany zbyt wysoką wartością napięcia wydaje się losowy – falownik PV potrafi stabilnie pracować przy chwilowym napięciu np. 255 V, by innym razem wyłączyć się przy 253 V.

O co chodzi?

Aby to zrozumieć, należy przeanalizować cyfrową logikę pomiaru napięcia oraz dwa równoległe mechanizmy zabezpieczeń zaimplementowane w procesorze falownika PV.

Konstrukcja pomiaru: falownik PV nie mierzy wartości chwilowych

Układ pomiarowy falownika nie reaguje na pojedyncze piki sinusoidy czy krótkotrwałe zakłócenia. Urządzenie nieustannie próbkuje przebieg sieci i wyznacza wartość skuteczną napięcia (True RMS). Pomiar ten realizowany jest w bardzo krótkich oknach czasowych (najczęściej odpowiadających jednemu okresowi sieci równemu 20 ms) z wykorzystaniem algorytmu średniej kroczącej (moving RMS). W rzeczywistości falownik PV analizuje więc „obraz napięcia”, który jest uśredniony i przefiltrowany.

Dwa równoległe algorytmy zabezpieczeń

Decyzja o odłączeniu falownika PV od publicznej sieci OSD (Operatora Systemu Dystrybucji) zapada w oparciu o dwa niezależne tory pomiarowo-decyzyjne:

• Szybkie zabezpieczenie nadnapięciowe (progowo-czasowe): chroni elektronikę falownika PV przed zniszczeniem oraz sieć przed destabilizacją. Reaguje natychmiast na drastyczne skoki napięcia. Jeśli wartość RMS w oknie kilkudziesięciu milisekund przekroczy górną granicę bezpieczeństwa (np. 264,5 V), falownik PV rozłącza się w ułamku sekundy.
• Wolne zabezpieczenie jakościowe (średnia 10-minutowa): kluczowy mechanizm z punktu widzenia problemów prosumenckich, bezpośrednio sankcjonowany normą PN-EN 50549-1 Wymagania dla instalacji wytwórczych przeznaczonych do równoległego przyłączania do publicznych sieci dystrybucyjnych — Część 1: Przyłączanie do sieci dystrybucyjnej nN — Instalacje wytwórcze aż do typu B włącznie. Algorytm wylicza średnią kroczącą napięcia z ostatnich 10 minut. Zgodnie z prawem, dopuszczalne napięcie w sieci to 230 V  ±10 %, co daje maksymalnie 253 V. Jeśli średnia z 10 minut przekroczy ten próg choćby o 0,1 V – falownik musi się wyłączyć, nawet jeśli w samej sekundzie rozłączenia na wyświetlaczu widnieje poprawne 251 V.

Autoredukcja mocy: funkcje Volt-Var oraz Volt-Wat

Sytuację na obiekcie komplikuje fakt, że nowoczesne falowniki przed całkowitym wyłączeniem uruchamiają procedury obronne. Zgodnie z kodeksami sieciowymi RFG, implementuje się w nich charakterystyki:

• Volt-Var (Q(U)): sterowanie mocą bierną w celu lokalnego obniżenia napięcia (falownik zaczyna pobierać moc bierną indukcyjną).
• Volt-Wat (P(U)): proporcjonalne, płynne ograniczanie generacji mocy czynnej po przekroczeniu ustalonego progu (np. liniowy spadek produkcji w przedziale od 250 V do 253 V).

W efekcie użytkownik często nie zauważa, że przy wysokim napięciu jego instalacja o mocy np. 10 kW produkuje zaledwie 3 kW. Pełne odłączenie od sieci to ostateczność, która następuje dopiero po wyczerpaniu możliwości regulacyjnych algorytmu Volt-Watt lub po przekroczeniu krytycznej średniej 10-minutowej.

Czy każdy falownik PV ma te mechanizmy? Starsze urządzenia vs. nowoczesne hybrydy

Wszystkie certyfikowane na rynek polski falowniki PV (zarówno klasyczne sieciowe on-grid, jak i hybrydowe) posiadają podstawowe tory zabezpieczeń (szybki i wolny od średniej 10-minutowej). Wynika to z rygorystycznych wymogów bezpieczeństwa i tzw. instrukcji ruchu (IRiESD) operatorów sieci energetycznych. Różnice, i to diametralne, pojawiają się jednak przy funkcjach autonomicznej obrony, czyli automatycznym ograniczaniu mocy (Volt-Wat i Volt-Var).

1. Falowniki PV z początku boomu PV – wczesne generacje falowników PV montowane w Polsce pracowały w oparciu o starsze normy (np. niemiecką VDE-AR-N 4105 lub wstępne wersje EN 50438). Urządzenia te charakteryzowały się zero-jedynkowym działaniem:

• Nie posiadały wbudowanych funkcji płynnej redukcji mocy typu Volt-Wat (P(U)).
• Pracowały z maksymalną dostępną mocą produkcyjną aż do momentu, gdy średnia 10-minutowa osiągnęła 253 V (lub gdy chwilowe napięcie przekroczyło sztywno ustalony próg), po czym falownik PV natychmiastowo się wyłączały.

Jeśli na danym obiekcie nadal pracuje taki starszy falownik, nie ma on możliwości „elastycznego przeczekania” trudnych momentów w sieci poprzez zmniejszenie własnej produkcji.

2. Falowniki PV orientacyjnie wprowadzone do sprzedaży po 1 sierpnia 2021 r.
Wszystkie falowniki wprowadzane do sprzedaży orientacyjnie po 1 sierpnia 2021 r. muszą bezwzględnie spełniać wymogi europejskiego kodeksu sieciowego RfG oraz normy PN-EN 50549-1 (dla typu A).

To właśnie ta norma wprowadziła jako prawny obowiązek obligatoryjne stosowanie w falownikach fotowoltaicznych charakterystyk opadających P(U) i Q(U). W związku z tym współczesne falowniki on-grid, jak i zaawansowane hybrydy, mają fabrycznie wprowadzone te algorytmy.

Ważna uwaga dotycząca hybrydowych falowników PV

Falowniki hybrydowe najlepiej radzą sobie z problemem redukcji mocy czynnej (Volt-Wat) oraz awaryjnego wyłączania instalacji, ale tylko wtedy, gdy współpracują z magazynem energii. W momencie gdy sieć zewnętrzna się wysyca i uśredniona wartość napięcia zbliża się do progu 253 V, wewnętrzny menedżer energii (EMS) hybrydy (zamiast bezpowrotnie obcinać produkcję z paneli PV) przekierowuje nadmiarowy prąd do ładowania magazynu energii czyli akumulatorów. Proces ten odbywa się automatycznie i w ułamku sekundy i chroni prosumenta przed stratami energetycznymi, zachowując pełną wydajność generacji DC.

Dlaczego falowniki PV wyłączają się przy uśrednionym napięciu 253 V?

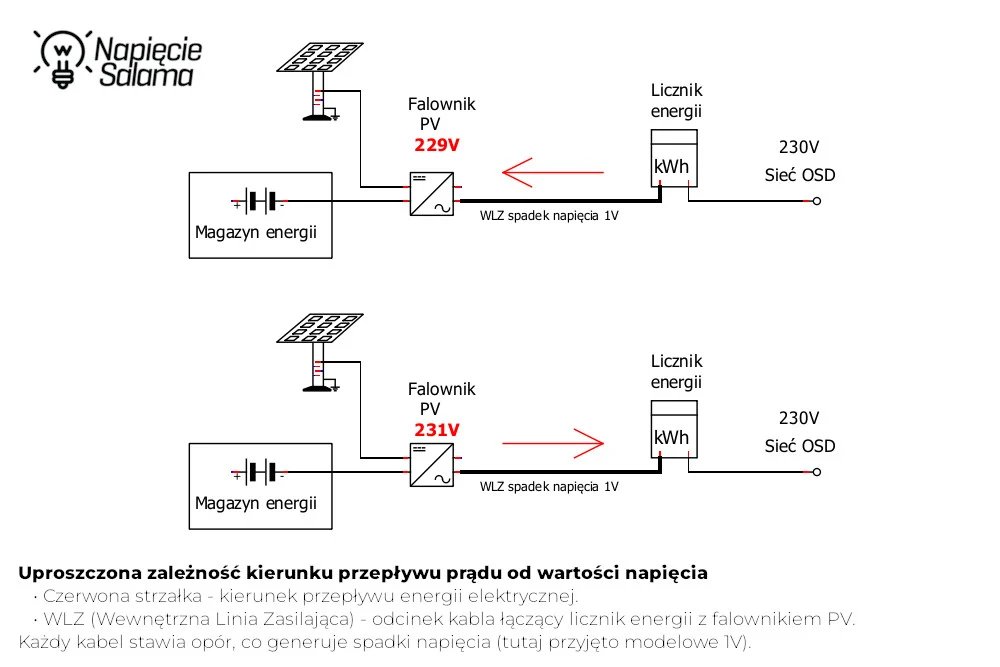

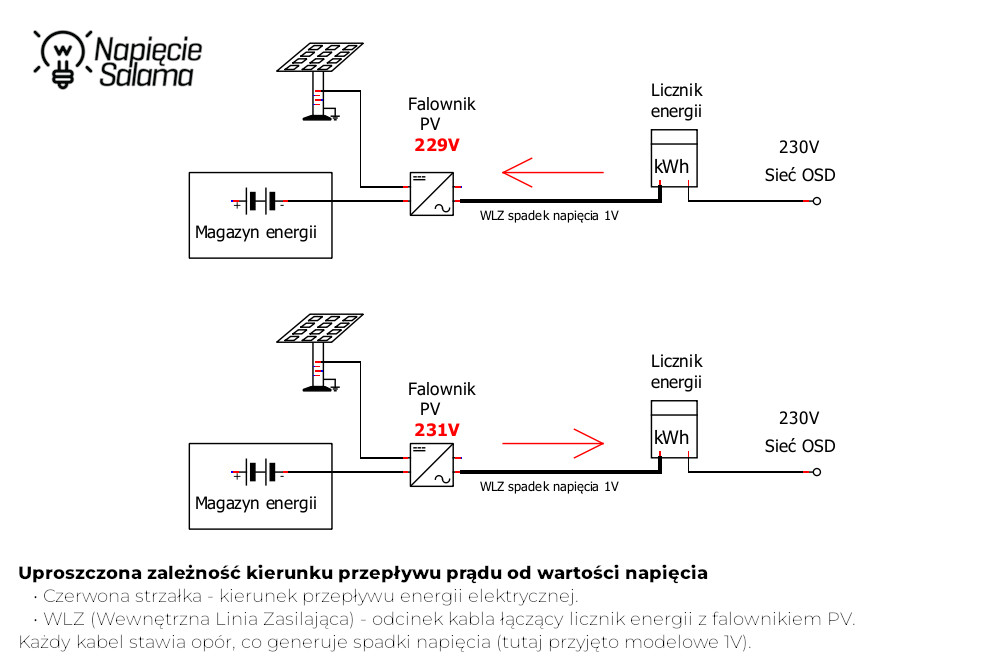

Zjawisko to wynika z prostej fizyki przepływu prądu. Aby falownik fotowoltaiczny (on-grid lub hybrydowy) mógł wtłoczyć energię do sieci, musi wygenerować na swoich zaciskach napięcie wyższe niż to, które aktualnie w niej panuje. W sytuacji gdy w okolicy jest masowa produkcja energii z fotowoltaiki, lokalne napięcie w sieci energetycznej drastycznie rośnie. Gdy osiągnie ono wartość graniczną, procesor falownika PV (realizując opisany wyżej algorytm ochrony jakościowej (średnia 10-minutowa) lub aktywując blokadę progową) przerywa kluczowanie tranzystorów i odłącza się od sieci, aby nie dopuścić do niebezpiecznego wzrostu napięcia powyżej dopuszczalnej normy 230 V ±10 %.

Kiedy i w jakich warunkach pojawia się problem wysokiego napięcia?

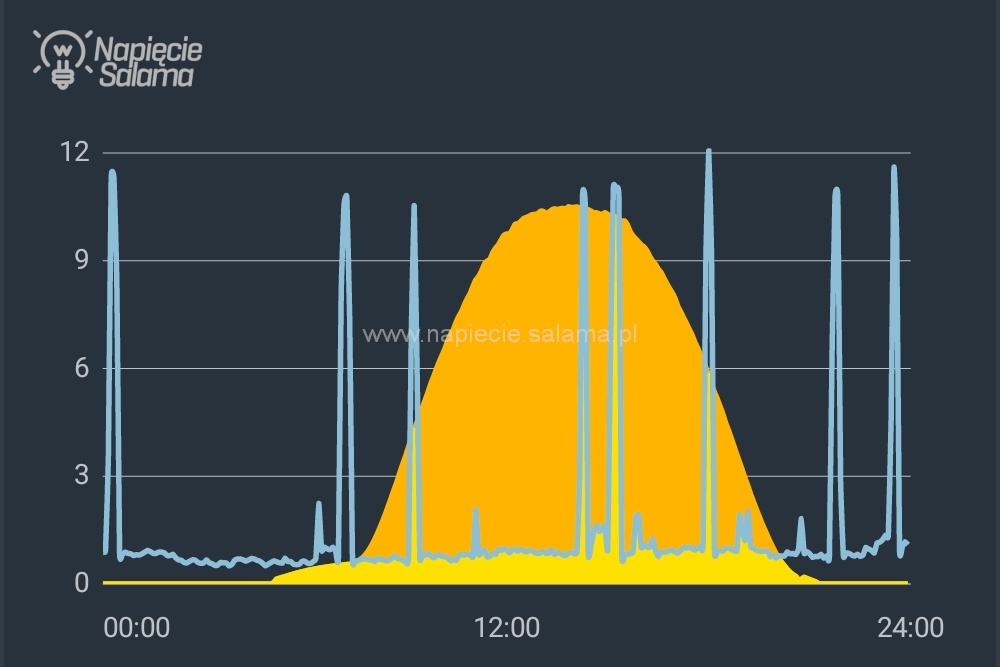

W praktyce problem najczęściej ujawnia się w słoneczne dni, w godzinach południowych, zwłaszcza w lokalizacjach z dużą liczbą instalacji fotowoltaicznych. W tym czasie instalacje PV osiągają najwyższą produkcję, a jednocześnie lokalne zużycie energii jest niewielkie.

W takich warunkach część energii (produkowanej przez prosumentów) nie jest zużywana na bieżąco w budynkach mieszkaniowych, lecz trafia do sieci energetycznej. Prowadzi to do stopniowego wzrostu napięcia w instalacji odbiorczej, ponieważ falownik, zgodnie ze swoją zasadą działania, oddaje nadmiar energii do sieci i „pracuje” napięciem. W efekcie napięcie rośnie aż do momentu, w którym falownik (ustawiony zgodnie z obowiązującymi przepisami) traci możliwość dalszego przekazywania energii do sieci i automatycznie wyłącza się, aby chronić podłączone do instalacji elektrycznej urządzenia.

Czy wyłączanie falownika PV oznacza jego uszkodzenie?

Podkreślam – cykliczne wyłączanie się falownika fotowoltaicznego lub zauważalne ograniczanie jego mocy nie jest objawem awarii samego falownika PV. Wręcz przeciwnie – to dowód na prawidłowe działanie fabrycznych układów zabezpieczających i procesora, który realizuje rygorystyczne wymogi normy PN-EN 50549-1.

Zjawisko to ma podłoże sieciowe, a nie sprzętowe, dlatego pojawiające się u niektórych pomysły związane z wymianą wyłączającego się falownika PV na model innej marki nie rozwiąże problemu, o ile nowy falownik PV zostanie skonfigurowany zgodnie z wymaganiami polskiego prawa. Jedynym wyjątkiem konstrukcyjnym w stosunku do klasycznych sieciowych falowników fotowoltaicznych (on-grid / on-line) są nowoczesne falowniki hybrydowe, które dzięki integracji z magazynem energii potrafią płynnie uniknąć awaryjnego wyłączenia (warunkiem jest odpowiednie sterowanie magazynem, ale o tym w dalszej części poradnika). Dlaczego? Ponieważ dla falowników PV typu on-grid wysokie napięcie w sieci zawsze będzie oznaczać przymusowe ograniczenie produkcji lub całkowity postój (wyłączenie).

Ale pamiętaj – samo zjawisko wzrostu napięcia na zaciskach falownika rzadko jednak wynika z pracy wyłącznie jednego źródła. Najczęściej jest to wypadkowa parametrów całej lokalnej sieci nadrzędnej.

Jakie są dodatkowe czynniki, które mogą zwiększać napięcie w instalacji

Na poziom napięcia w danej lokalizacji mogą wpływać także czynniki zewnętrzne, w tym sposób pracy innych instalacji fotowoltaicznych przyłączonych do tej samej sieci. Dotyczy to w szczególności przypadków, w których progi napięciowe falowników PV są ustawione niezgodnie z wymaganiami dla polskich sieci niskiego napięcia. Warto podkreślić, że taka modyfikacja parametrów jest w Polsce zabroniona.

Wspomnę, że w dobie masowej wymiany liczników na urządzenia ze zdalnym odczytem (szczególnie w sieciach: Tauron, Enea, PGE, Energa oraz Stoen Operator), wykrywanie takich praktyk stało się banalnie proste.

W jaki sposób? Odpowiednie algorytmy u operatorów na bieżąco analizują dane i automatycznie oznaczają w systemie komputerowym te mikroinstalacje, w których rejonie regularnie występuje zawyżone napięcie. Dla Operatora Systemu Dystrybucyjnego to gotowa informacja – pozostaje jedynie wysłać na miejsce kontrolera, który potwierdzi nielegalne ustawienia falownika fotowoltaicznego. Wówczas dostawca energii uruchomi procedurę ukarania właściciela a w wielu przypadkach również instalatora. Wyniki z logów licznika i falownika są w takich sprawach niezbywalnym dowodem winy.

Wracając do omawianego zagadnienia, efektem wyżej opisanych działań może być dodatkowy wzrost napięcia w całym obszarze, który przy dużej generacji z wielu instalacji prowadzi do szybszego osiągania uśrednionego poziomu napięcia ok. 253 V, przy którym kolejne falowniki zaczynają się wyłączać.

Z punktu widzenia właściciela instalacji PV kluczowe jest to, że nie ma on możliwości ingerowania w instalacje innych użytkowników ani w sieć zasilającą. W sytuacji podejrzenia, że problem może mieć źródło poza własną instalacją, można:

• zgłosić problem do OSD, opisując objawy, na przykład częste wyłączenia falownika,
• udokumentować zjawisko poprzez wykonanie pomiarów lub analizę danych z falownika. Ale nie myśl, że to takie proste – upewnij się, że wiesz jak dokonać takich pomiarów. Sprawdź czy naprawdę wiesz: Jaką wartość ma napięcie w sieci nn?
• Skorzystać z formalnej ścieżki zgłoszenia, ponieważ tylko operator ma możliwość weryfikacji parametrów pracy instalacji przyłączonych do publicznych sieci zasilających.

W praktyce oznacza to, że nawet jeśli przyczyną problemu są warunki sieciowe lub działania innych użytkowników, rozwiązania problemu wyłączających się falowników PV należy szukać przede wszystkim po stronie własnej instalacji, poprzez jej świadome dostosowanie do rzeczywistych warunków pracy.

Skąd bierze się nadmierny wzrost napięcia po stronie odbiorcy

Żeby świadomie dobrać rozwiązanie problemu wyłączającego się falownika PV (sposoby są omówione w dalszej części artykułu), trzeba zrozumieć, dlaczego napięcie rośnie właśnie w konkretnej instalacji. Nie chodzi o ogólne zjawisko w sieci, tylko o to, co dzieje się dokładnie w punkcie przyłączenia odbiorcy.

Jaki jest wpływ lokalnej generacji PV na napięcie w sieci niskiego napięcia?

Każda instalacja fotowoltaiczna oddająca energię do sieci energetycznej powoduje lokalny wzrost napięcia. Wynika to z bardzo prostej zależności fizycznej, prąd płynący przez kabel przyłączeniowy i instalację wewnętrzną powoduje spadki napięcia, ale w kierunku przeciwnym, czyli przy „wtłaczaniu” energii do sieci, efekt ten objawia się jako wzrost napięcia.

Kluczowe znaczenie ma tutaj impedancja przyłącza, czyli w uproszczeniu „opór” drogi między falownikiem a siecią. Im większa długość kabla, mniejszy przekrój żył lub większa odległość od transformatora, tym wyższe napięcie musi wygenerować falownik PV, aby oddać tę samą moc do sieci.

Dlatego:

• im większa produkcja energii z instalacji PV,
• im mniejsze bieżące zużycie energii w budynku,
• im „słabsze” przyłącze z punktu widzenia impedancji,

tym szybciej napięcie w instalacji rośnie i tym wcześniej falownik osiąga granicę swojej pracy.

W uproszczeniu można to porównać do „licytacji napięcia” między sąsiednimi instalacjami z falownikami PV, gdzie każda kolejna próba oddania energii do sieci wymaga nieco wyższego napięcia niż wcześniej. W efekcie napięcie w całym lokalnym odcinku sieci stopniowo rośnie, aż do osiągnięcia wartości granicznej (ok. 253 V), przy której falowniki zaczynają się wyłączać.

Trzeba jednak pamiętać, że jest to model uproszczony. W rzeczywistych warunkach na poziom napięcia wpływają również spadki napięć w kablach oraz bieżące zużycie energii przez odbiorniki. Co kluczowe, ogromną rolę odgrywa tu także moc bierna. Falowniki, próbując stabilizować parametry sieci, zaczynają generować lub pobierać energię bierną, co dodatkowo „dławi” lokalną infrastrukturę i ogranicza przepustowość linii kablowych.

Więcej o tym, jak moc bierna wpływa na parametry sieci i z jakimi kosztami się wiąże, przeczytasz w artykule: Moc bierna: Cichy złodziej na Twoim rachunku. Jak uniknąć dodatkowych opłat w dobie fotowoltaiki i nowoczesnej elektroniki?

Dlaczego problem wyłączającej się fotowoltaiki występuje nawet przy sprawnej i nowej instalacji?

W praktyce instalatorzy bardzo często spotykają się z sytuacją, w której instalacja jest wykonana poprawnie, zgodnie ze sztuką, a mimo to falownik regularnie się wyłącza – to często prowadzi do pretensji od strony inwestora. Wynika to z faktu, że poprawny montaż falownika fotowoltaicznego nie gwarantuje odpowiednich warunków napięciowych w sieci zasilającej.

Warto pamiętać, że na terenie Polski sieci niskiego napięcia były w większości projektowane w czasach, gdy odbiorcy głównie pobierali energię, a nie oddawali ją do sieci. Obecna skala rozproszonej generacji z instalacji fotowoltaicznych sprawia, że lokalne fragmenty sieci pracują w warunkach, do których pierwotnie nie były przygotowane.

Efekt jest taki, że:

• nawet nowa i prawidłowo wykonana instalacja może doświadczać wyłączeń falownika,
• problem może występować lokalnie, na jednej ulicy lub w niewielkim obszarze,
• instalator nie ma realnego wpływu na warunki napięciowe po stronie sieci.

Wielu użytkowników w takiej sytuacji oczekuje od operatora sieci obniżenia napięcia na transformatorze zasilającym dany obszar. Takie działanie może rzeczywiście pomóc w ograniczeniu problemów w słoneczne dni, gdy instalacje PV pracują z wysoką mocą. Nie jest to jednak rozwiązanie pozbawione konsekwencji.

W okresach, gdy produkcja energii z fotowoltaiki jest niska lub zerowa, na przykład nocą lub zimą, a jednocześnie lokalnie występują duże pobory energii, związane z pracą pomp ciepła, klimatyzatorów czy ładowarek samochodów elektrycznych, napięcie w sieci może spadać do niskich wartości (z wartości znamionowej 230 V do poziomu poniżej 220 V), co po uwzględnieniu dodatkowych spadków napięcia na kablach zasilających budynek może się okazać, że napięcie w instalacji odbiorczej spada na tyle, że utrudnia lub wręcz uniemożliwia prawidłową pracę części urządzeń.

Z tego powodu działania opisane w tym poradniku nie polegają na „naprawianiu instalacji” ani na próbie wymuszenia zmian w sieci, lecz na świadomym zarządzaniu energią po stronie odbiorcy, tak aby ograniczyć wzrost napięcia i zmniejszyć ryzyko wyłączeń falownika w rzeczywistych warunkach pracy.

Co użytkownik może zrobić sam, a czego robić nie wolno, gdy wyłącza się falownik PV przez wysokie napięcie

Z punktu widzenia instalatora i użytkownika kluczowe jest rozróżnienie jednej rzeczy. Dozwolone działania dotyczą wyłącznie własnej instalacji odbiorczej. Natomiast wysokie napięcie jest zjawiskiem sieciowym, dlatego nie mamy możliwości jego bezpośredniej regulacji, możemy jedynie reagować na jego skutki.

W praktyce oznacza to, że celem naszych działań nie jest „obniżenie napięcia w sieci”, lecz takie zarządzanie energią, aby ograniczyć jego wzrost w obrębie własnej instalacji i zmniejszyć ryzyko wyłączania falownika PV.

Jakie działania zapobiegające wyłączaniu się falowników PV są dozwolone po stronie instalacji odbiorczej?

Użytkownik oraz instalator mają do dyspozycji szereg działań, które można bezpiecznie i legalnie realizować po swojej stronie instalacji. Wszystkie te rozwiązania mają wspólny cel, zwiększenie bieżącego zużycia energii w momencie jej produkcji oraz ograniczenie ilości energii oddawanej do sieci.

Najważniejsze są trzy zasady:

• działamy wyłącznie w obrębie własnej instalacji, bez ingerencji w przyłącze i sieć zasilającą,
• reagujemy na poziom napięcia lub warunki pracy instalacji, a nie próbujemy regulować sieci,
• koncentrujemy się na ograniczaniu skutków zjawiska, a nie na usuwaniu jego przyczyny.

W praktyce oznacza to, że w momencie, gdy napięcie zaczyna niebezpiecznie rosnąć i w punkcie pomiaru zbliżać się do wartości ok. 253 V, przy których falownik PV może się wyłączyć, automatycznie zwiększamy autokonsumpcję oraz wykorzystanie i gromadzenie energii na miejscu, na przykład poprzez:

• załączanie dodatkowych odbiorników w momentach wysokiej produkcji,
• sterowanie urządzeniami tak, aby zwiększyć autokonsumpcję,
• inteligentne zarządzanie energią w budynku,
• ładowanie magazynów energii.

Każde takie działanie powoduje, że energia jest zużywana w budynku zamiast trafiać do sieci, dzięki czemu napięcie nie rośnie tak szybko i falownik fotowoltaiczny ma większą szansę pracować bez wyłączeń.

Możemy również wpłynąć na konfigurację falownika, wymuszając ograniczenie produkcji tak, by pokrywała jedynie bieżące zapotrzebowanie domu lub firmy. W skrajnych przypadkach (przy użyciu falowników hybrydowych) możemy nawet całkowicie odciąć się od sieci publicznej, o czym szerzej napiszę w dalszej części.

Warto jednak powtórnie podkreślić: te działania nie „naprawiają” sieci. Ich celem jest dopasowanie instalacji do realiów panujących w infrastrukturze, co w praktyce okazuje się najszybszym, najtańszym i najskuteczniejszym lekarstwem na problem wyłączającego się falownika PV.

Wyłączający się falownik i zbyt wysokie napięcie w sieci – mity oraz ryzykowne patenty z Internetu

Wokół problemu wyłączającego się falownika PV narosło wiele uproszczeń i „szybkich rozwiązań”, które są szeroko rozpowszechniane (szczególnie w Internecie). W praktyce część z nich jest nieskuteczna, a część może prowadzić do nieprawidłowej lub niebezpiecznej pracy instalacji. Pamiętajmy też, że rozwiązania pozornie działające w praktyce mogą okazać się niebezpieczne. Każda stosowana metoda musi gwarantować bezpieczeństwo – zarówno w warunkach znamionowych, jak i w sytuacjach awaryjnych. W rzeczywistej instalacji występują bowiem zjawiska takie jak przepięcia, zwarcia czy odkształcenia przebiegu napięcia (harmoniczne), które mogą ujawnić ukryte ryzyka. W efekcie rozwiązanie, które w jednej instalacji działa przez dłuższy czas, w innej może bardzo szybko doprowadzić do niebezpiecznego zdarzenia lub uszkodzenia urządzeń.

Jednym z najczęściej spotykanych pomysłów jest wspomniana już zmiana ustawień falownika poza dopuszczalny zakres pracy w Polskich sieciach nn (np. wybór innego kraju instalacji). Należy jasno podkreślić, że jest to działanie niedopuszczalne, niezgodne z obowiązującymi zasadami przyłączenia do sieci i wprost traktowane jako naruszenie przepisów. Choć na pierwszy rzut oka może wydawać się skuteczne, ponieważ pozwala chwilowo uniknąć wyłączeń, w rzeczywistości prowadzi do destabilizacji lokalnej sieci i pogarsza warunki pracy innych instalacji, a także powoduje podwyższenie napięcia w instalacji odbiorczej, co przekłada się na większe nagrzewanie urządzeń elektrycznych i może prowadzić do ich przyspieszonego zużycia lub uszkodzenia.

Co istotne, operatorzy sieci dystrybucyjnej coraz częściej kontrolują instalacje fotowoltaiczne, zarówno zdalnie na podstawie danych pomiarowych, jak i w terenie. Wykrycie nieprawidłowych ustawień może skutkować wezwaniem do przywrócenia zgodności, karą finansową, a w skrajnych przypadkach także koniecznością zwrotu uzyskanych dotacji lub sankcjami ze strony Urzędu Regulacji Energetyki.

W praktyce oznacza to, że „podkręcanie” falownika to nie tylko krótkotrwała korzyść, ale realne ryzyko konsekwencji prawnych i finansowych, a także działanie, które bezpośrednio szkodzi innym użytkownikom sieci.

Kolejnym mitem jest przekonanie, że problem za wysokiego napięcia można rozwiązać „na skróty”. W praktyce takie podejście przybiera różne, często niebezpieczne formy. Zamiast profesjonalnych rozwiązań, w sieci krążą opisy domowych pseudometod – od stosowania przypadkowych urządzeń do „zbicia napięcia” (np. chińskich „oszczędzaczy energii”), przez celowe uruchamianie starych transformatorowych spawarek czy silników (bez podłączania obciążenia), aż po niefachowe manipulowanie mocą bierną, np. współczynnikiem cos Ø w menu falownika.

Kombinowanie z amatorskimi przeróbkami transformatorów czy próby sztucznego obniżania napięcia na wejściu do budynku na własną rękę to igranie z ogniem. Takie niefachowe modyfikacje mogą doprowadzić do uszkodzenia sprzętu domowego, a w skrajnych przypadkach, do pożaru lub porażenia prądem. Sieć elektroenergetyczna to nie miejsce na domowe eksperymenty.

Żeby oddać sprawiedliwość technologii muszę wspomnieć, że na rynku istnieją oczywiście profesjonalne, certyfikowane rozwiązania tego typu. Mowa o profesjonalnych stabilizatorach napięcia sieciowego dedykowanych dla fotowoltaiki, opartych na sterowanych napędami autotransformatorach regulacyjnych. Urządzenia te w sposób ciągły i całkowicie bezpieczny monitorują oraz korygują parametry sieci, dbając o to, by napięcie w instalacji domowej mieściło się w bezpiecznych zakresach. Problem polega jednak na tym, że są to zaawansowane układy przemysłowe, których koszt zakupu i montażu drastycznie przekracza budżet przeciętnego gospodarstwa domowego. Dla klienta indywidualnego pozostają one zazwyczaj ekonomicznie nieuzasadnione.

Wracając do tematu zakazanych i niebezpiecznych prób obniżenia napięcia, przerażające jest podejście osób bagatelizujących realne zagrożenia, które amatorsko, „po omacku” i po taniości, próbują realizować procesy, które w zawodowej energetyce prowadzi się w sposób zaawansowany i ściśle kontrolowany. O ile część właścicieli instalacji PV z zacięciem majsterkowicza robi to świadomie na własną rękę, o tyle ogromna grupa inwestorów pada po prostu ofiarą oszustwa. Zrozpaczeni ciągłym wyłączaniem się instalacji fotowoltaicznych, czują się bezradni w stosunku do „energetyki”, i zgłaszają się po pomoc do lokalnych elektryków.

Niestety, rozpaczliwie szukając niedrogiego rozwiązania trafiają na tzw. „patoelektryków”, otrzymują zapewnienie o szybkim, tanim i skutecznym rozwiązaniu problemu. W dobrej wierze, niczego nieświadomi inwestorzy płacą za usługę, nie mając pojęcia, że w ich falownikach lub ich instalacjach dokonano zakazanych i niebezpiecznych przeróbek.

W efekcie, taka amatorska próba obniżania napięcia, lub „dławienia sieci” energią bierną czy fałszowania odczytów (bez znajomości fizyki całego układu) niesie za sobą poważne skutki. Nie tylko drastycznie pogarsza parametry zasilania w domu oraz u sąsiadów, ale generuje gigantyczne straty na przesyle. Ostatecznie to nieświadomy właściciel zostanie z „ręką w nocniku”, gdy operator wystawi słony rachunek lub całkowicie odetnie instalację od publicznej sieci energetycznej.

Trzeba jednak wyraźnie rozróżnić i jeszcze raz podkreślić dwie rzeczy, czym innym jest świadome obniżanie napięcia poprzez zwiększanie autokonsumpcji energii w odpowiednim momencie, a czym innym celowe „psucie” parametrów instalacji, aby wymusić stały spadek napięcia. W tym drugim przypadku działanie nie usuwa przyczyny problemu i w praktyce nie działa stabilnie, ponieważ warunki pracy sieci zmieniają się dynamicznie w ciągu całego dnia.

Dodatkowo rozwiązania polegające na sztucznym wprowadzaniu strat lub ingerencji w sposób zasilania odbiorników mogą powodować niepożądane skutki uboczne, takie jak dodatkowe nagrzewanie elementów instalacji, generowanie zakłóceń w postaci wyższych harmonicznych oraz pogorszenie parametrów energii, w tym wzrost udziału mocy biernej (więcej na ten temat: Moc bierna: Cichy złodziej na Twoim rachunku. Jak uniknąć dodatkowych opłat w dobie fotowoltaiki i nowoczesnej elektroniki?). W efekcie rozwiązanie, które chwilowo ogranicza napięcie, może prowadzić do wzrostu opłat na „rachunkach za prąd” i kolejnych problemów technicznych – eksploatacyjnych.

Jak tanio (ręcznie) obniżyć napięcie? Pseudo-patenty na wyłączający się falownik fotowoltaiczny

Spotykane są także próby „ręcznego sterowania” odbiornikami w zależności od pogody lub własnej obserwacji pracy instalacji. Tego typu działania są mało skuteczne, ponieważ nie uwzględniają rzeczywistych parametrów pracy instalacji w danym momencie, takich jak uśrednione w okresie 10 minut napięcie na poszczególnych fazach, moc czy kierunek przepływu energii.

Wspólną cechą wyżej omawianych podejść jest to, że:

• nie rozwiązują problemu w sposób stabilny i powtarzalny,
• nie uwzględniają rzeczywistych warunków pracy instalacji,
• mogą stwarzać realne zagrożenie dla ludzi i urządzeń podłączonych do sieci,
• często prowadzą do pogorszenia sytuacji zamiast jej poprawy.

Przeglądając wpisy w mediach społecznościowych trafiam również na pojawiające się twierdzenie, aby ignorować wyłączenia falownika, traktując je jako coś normalnego, z czym nie da się nic zrobić. To podejście również jest błędne, ponieważ choć samo wyłączenie jest prawidłową obronną reakcją falownika PV, to jego częste występowanie oznacza dla właściciela instalacji fotowoltaicznej realne straty energii, które w wielu przypadkach można ograniczyć.

Czy zatem nic nie można zrobić?

Można (co pokażę i omówię w dalszej części artykułu), lecz zamiast szukać „skrótów”, warto podejść do tematu w sposób techniczny i świadomy, czyli wykorzystać rozwiązania, które reagują na rzeczywiste warunki pracy instalacji i skutecznie pozwalają ograniczyć skutki wysokiego napięcia w sposób kontrolowany.

Jak rozwiązać problem za wysokiego napięcia w fotowoltaice? Krok zero, zanim podejmiesz decyzję

Skoro wiemy już, dlaczego falownik PV się wyłącza i jakie mechanizmy stoją za wzrostem napięcia, czas przejść do najważniejszego pytania z punktu widzenia instalatora, czyli jak skutecznie i zgodnie z prawem ograniczyć ten problem w realnej instalacji.

W praktyce można wskazać dwa główne podejścia, których wybór zależy przede wszystkim od typu zastosowanego falownika oraz tego, czy instalacja współpracuje z magazynem energii.

1. W przypadku instalacji opartych o falowniki on-line oraz falowniki hybrydowe bez magazynu energii, jedynym skutecznym kierunkiem działania jest świadome, zautomatyzowane sterowanie autokonsumpcją. Oznacza to, że dynamicznie reagujemy na rosnące napięcie i w odpowiednim momencie zwiększamy zużycie energii elektrycznej w budynku, tak aby ograniczyć jej oddawanie do sieci. Takie podejście można zrealizować na kilka sposobów, od prostych rozwiązań wykorzystujących przekaźniki napięciowe, aż po bardziej zaawansowane systemy oparte na pomiarach energii i logice sterowania.
2. Znacznie większe możliwości pojawiają się w instalacjach z falownikiem hybrydowym współpracującym z magazynem energii. W takim przypadku oprócz sterowania odbiornikami (opisana w punkcie 1 autokonsumpcja) możemy również wykorzystać ładowanie akumulatorów jako formę autokonsumpcji, co pozwala skuteczniej ograniczyć wzrost napięcia. Dodatkowo w niektórych scenariuszach możliwe jest przejście instalacji w tryb wyspowy, czyli czasowe odłączenie budynku od sieci energetycznej i zasilanie go wyłącznie z własnej produkcji oraz energii zgromadzonej w magazynie.

Choć wymienione skuteczne sposoby mogą brzmieć jak proste i uniwersalne rozwiązanie problemu, w rzeczywistości wiążą się z wieloma ograniczeniami technicznymi i wymagają spełnienia wielu kluczowych warunków. Dlatego w dalszej części poradnika szczegółowo omówię siedem rozwiązań, od najprostszych po najbardziej zaawansowane, wraz z ich realnymi możliwościami i ograniczeniami.

Zacznijmy od podstawowego a często dobieranego na „oko zagadnienia”, które będzie kluczowe w każdym, dalej omawianym wariancie.

Wyłączający się falownik PV (zbyt wysokie napięcie a moc odbiorników) ile kilowatów potrzeba, by obniżyć napięcie o 1 V?

Na pierwszy rzut oka mogłoby się wydawać, że aby obniżyć napięcie w instalacji o określoną wartość, wystarczy podłączyć „odpowiedniej mocy” odbiornik, na przykład grzałkę. W praktyce nie istnieje jednak jedna uniwersalna odpowiedź dotycząca mocy podłączanego obciążenia.

Dlaczego? Ponieważ efekt takiego działania (spodziewany spadek napięcia) zależy bezpośrednio od impedancji toru zasilania między siecią a punktem pomiaru.

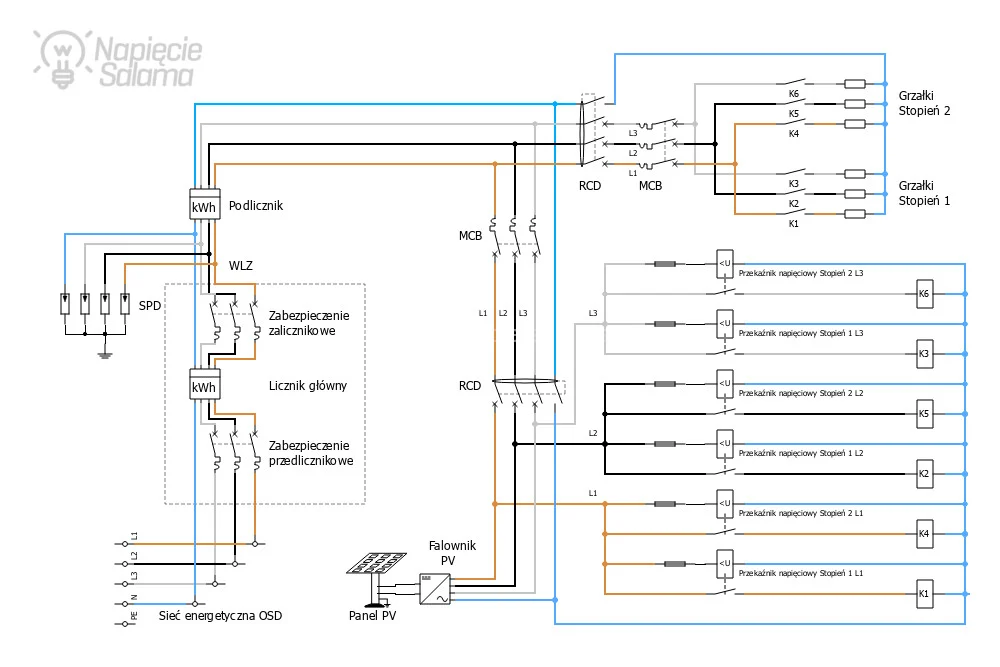

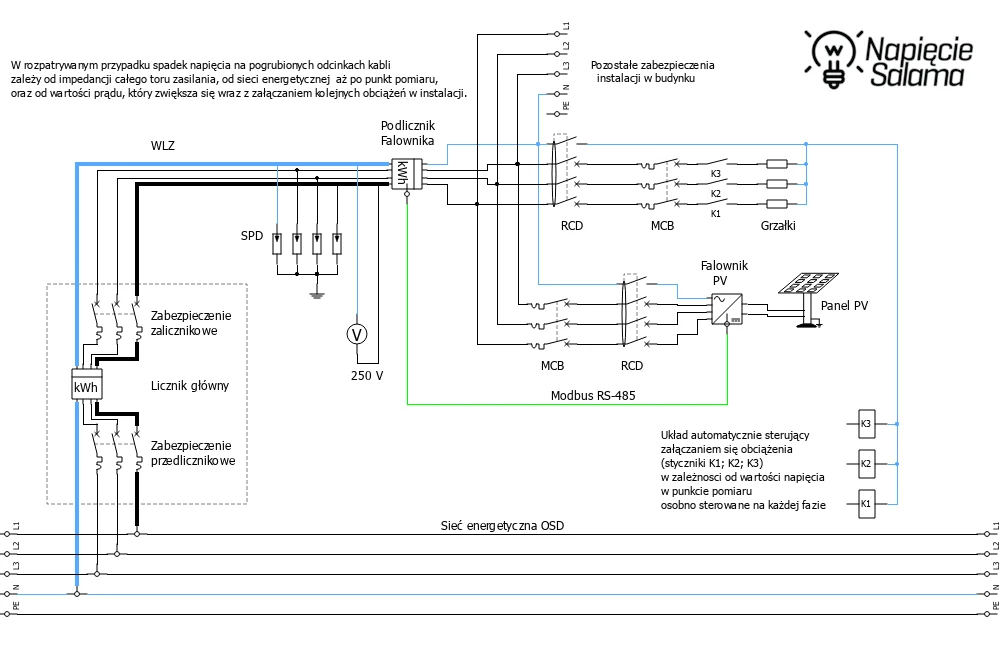

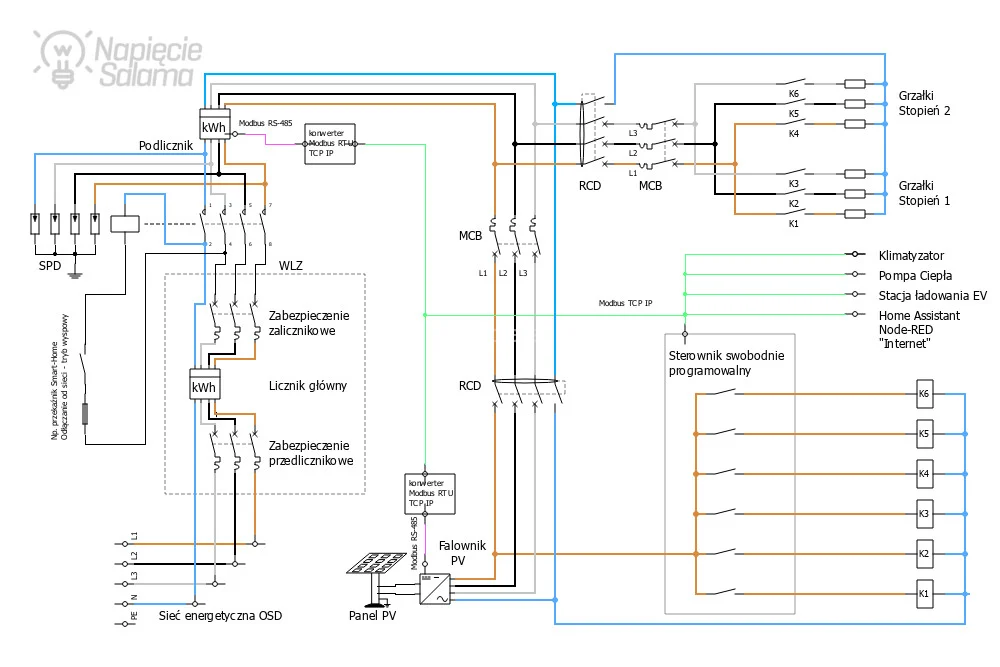

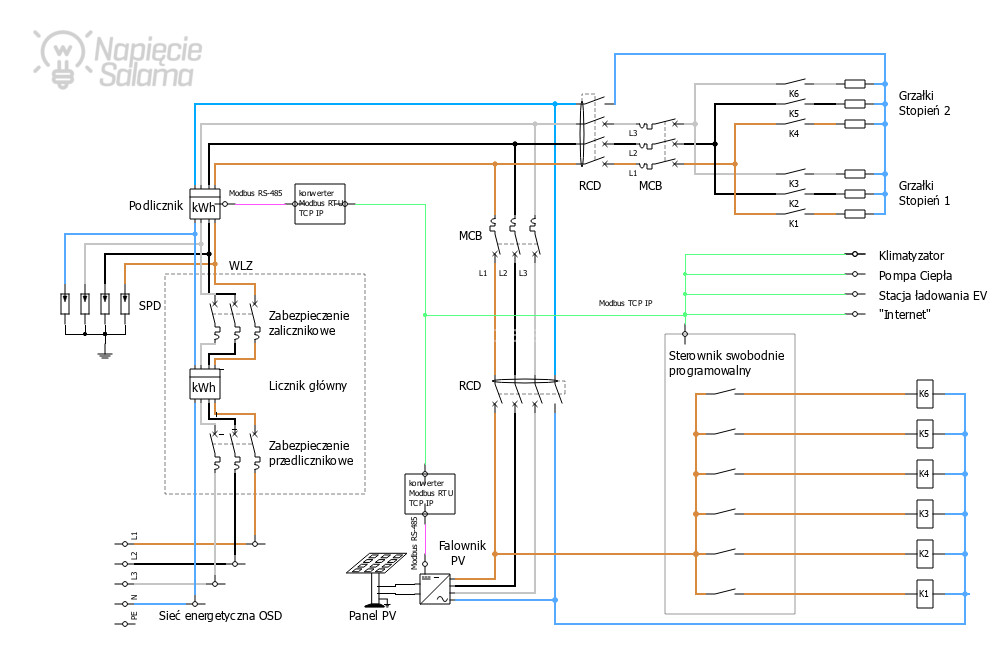

Na poniższym schemacie pokazałem przykładowy, rzeczywisty układ instalacji, w którym można zaobserwować, jak załączanie dodatkowych obciążeń wpływa na wartość napięcia w punkcie pomiarowym. Kluczowe znaczenie ma tutaj fakt, że prąd płynący przez pogrubione na schemacie odcinki instalacji powoduje spadek napięcia, który zależy zarówno od impedancji tej drogi, jak i od wartości prądu wynikającej z załączonych odbiorników.

Aby zobrazować skalę zjawiska, porównajmy dwie sytuacje typowe w praktyce instalatorskiej, instalację z kablem zasilającym YKY 5×10 oraz instalację z kablem YKY 5×16, przy tej samej długości odcinka wynoszącej 15 m.

Parametr	YKY 5×10 mm²	YKY 5×16 mm²
Długość WLZ	15 m	15 m
Rezystancja jednej żyły WLZ	1,83 Ω/km	1,15 Ω/km
Rezystancja toru prądowego (L+N)	0,055 Ω	0,034 Ω
Rezystancja sieci OSD (w złączu)	0,250 Ω	0,250 Ω
Impedancja całkowita w punkcie pomiaru	0,305 Ω	0,284 Ω
Prąd potrzebny do obniżenia napięcia o 1 V	3,3 A	3,5 A
Moc potrzebna do obniżenia napięcia o 1 V	0,75 kW	0,81 kW

Uwaga!  Na podstawie samej tabeli bardzo łatwo wyciągnąć błędny wniosek, że mniejszy przekrój WLZ jest korzystniejszy, bo większa impedancja powoduje większe spadki napięcia i ułatwia chwilowe obniżenie napięcia dla falownika PV. To jednak uproszczenie odnoszące się tylko do jednego parametru. W ujęciu całościowym, obejmującym pracę instalacji w ciągu roku, nagrzewanie i starzenie kabli, skuteczność ochrony przeciwporażeniowej oraz naturalny wzrost zapotrzebowania na moc w budynku, wniosek jest odwrotny. Większy przekrój kabla i mniejsze spadki napięcia oznaczają rozwiązanie bezpieczniejsze, bardziej stabilne i korzystniejsze dla inwestora.

Pomiary pętli zwarcia – jak przejść od teorii do twardych i wiarygodnych danych?

Patrząc na przedstawione w tabeli liczby (szczególnie jeśli nie jesteś elektrykiem), możesz zadać sobie pytanie: „Skąd mam wziąć te parametry dla mojej własnej instalacji?”. W Internecie znajdziesz mnóstwo teoretycznych wzorów i kalkulatorów, jednak w elektrotechnice nie ma miejsca na zgadywanie czy szacowanie „na oko”. Każda sieć i każdy budynek są inne.

Aby poznać rzeczywiste, twarde parametry swojej instalacji (w tym kluczową impedancję pętli zwarcia) należy wykonać rzetelne, profesjonalne pomiary za pomocą odpowiednich mierników.

Jeśli chcesz dowiedzieć się, jak w praktyce powinny wyglądać rzetelne badania, dlaczego „tanie protokoły” to śmiertelne niebezpieczeństwo i jak nie dać się oszukać pseudo-elektrykom, przeczytaj artykuły Romana Domańskiego – wieloletniego eksperta, trenera i głównego inżyniera wsparcia technicznego w Sonel S.A. , który bez owijania w bawełnę obnaża fikcję na rynku pomiarów:

• Jak nie dać się oszukać i rozpoznać fikcyjny przegląd instalacji elektrycznej?
• Badania ochrony przeciwporażeniowej – między obowiązkiem a fikcją.

Dopiero mając w ręku protokół z rzetelnych pomiarów, zyskujesz komplet danych, które pozwalają na bezpieczne i świadome projektowanie automatyki sterującej obciążeniem.

Margines bezpieczeństwa, czyli dlaczego w praktyce obniżenie napięcia 1 V to za mało?

Poglądowe wyniki zaprezentowane w powyższej tabeli celowo bazują na wartości 1 V. Ma to na celu zobrazować same proporcje oraz bezpośrednie przełożenie mocy odbiorników na spadek napięcia. W rzeczywistych warunkach pracy instalacji próba obniżenia napięcia o zaledwie 1 V nie przyniesie trwałej poprawy. Wartość napięcia w sieci OSD jest procesem niezwykle dynamicznym i potrafi gwałtownie wzrosnąć w ciągu zaledwie kilku minut słonecznego południa. Poniżej, przedstawiam poglądowo uśredniony do 10 minut przebieg napięcia występujący w mojej instalacji.

W praktyce projektowej musimy zakładać znacznie większy margines bezpieczeństwa. Aby w praktyce skutecznie uchronić falownik przed wyłączeniem i odsunąć go od krytycznej granicy uśrednionego w czasie 10 minut napięcia 253 V, automatyka domowa musi liczyć się z koniecznością obniżenia napięcia o 5 do nawet 10 V na każdej fazie. Dopiero taki spadek napięcia tworzy stabilną histerezę, która pozwala instalacji fotowoltaicznej na ciągłą i nieprzerwaną pracę.

Osiągnięcie takiego rezultatu za pomocą jednego, potężnego odbiornika (np. poprzez nagłe załączenie grzałki o mocy 6 kW byłoby destrukcyjne dla domowej instalacji i wywoływało potężne udary prądowe). Właśnie z tego powodu w praktyce stosuje się płynną modulację mocy lub załączanie kaskadowe (wielostopniowe). Pozwala to na precyzyjne, delikatne i przede wszystkim bezpieczne dawkowanie obciążenia niezależnie na każdej z faz.

Wniosek, który ma znaczenie w praktyce

Wróćmy do tabeli w której porównałem dwa przypadki różniące się jedynie przekrojem kabla zasilającego (WLZ). Porównanie obu omawianych wariantów dobrze pokazuje, że nie ma uniwersalnych rozwiązań i jak duże znaczenie mają szczegóły techniczne, takie jak przekrój i długość kabla.

Podsumowując:

• im mniejsza impedancja toru zasilania, tym więcej mocy trzeba „przepchnąć”, żeby zauważalnie obniżyć napięcie,
• im większa impedancja, tym szybciej napięcie reaguje (obniża się) pod wpływem załączanego obciążenia.

Pokazany przykład dokładnie wyjaśnia, dlaczego w jednej instalacji podłączone obciążenie o mocy 1 kW robi realną robotę i skutecznie obniża napięcie, a w innej praktycznie nic nie zmienia. W praktyce kluczowe jest więc nie to, „ile kilowatów dołożyć”, tylko z jaką impedancją pętli zwarcia pracuje Twój układ. To ona bezwzględnie decyduje, jakie będą spadki napięcia i czy dane obciążenie w ogóle ma sens.

Instalacja PV vs. rzeczywistość

Musimy pamiętać, że instalacje fotowoltaiczne montowane są dziś na/przy budynkach, których wewnętrzne instalacje elektryczne były projektowane i wykonywane w bardzo różnych latach (od nowoczesnych domów energooszczędnych po obiekty sprzed kilku dekad). W efekcie, w praktyce instalatorskiej spotyka się przekroje kabli WLZ w niezwykle szerokim rozstrzale: od starych, mocno ograniczających możliwości sieci żył o przekroju 4 mm² czy 6 mm² (nierzadko jeszcze aluminiowych), aż po nowoczesne, miedziane WLZ-y o przekrojach 10 ; 16 a nawet 25 mm². W przypadku obiektów komercyjnych i firm, te przekroje są często dużo większe, co diametralnie zmienia „sztywność” całej instalacji.

Jak to możliwe, że WLZ jest wykonany przekrojem 4 lub 6 mm²?

Co prawda zakłady energetyczne w warunkach przyłączenia, wydawanych do wniosków o podłączenie mikroinstalacji PV, wyraźnie nakazują odpowiednią przebudowę instalacji odbiorczej (w tym bardzo często właśnie wymianę zbyt cienkich kabli WLZ na nowe o większym przekroju). W praktyce jednak wielu inwestorów i instalatorów całkowicie to bagatelizuje. Aby „papier się zgadzał”, w dokumentacji zgłoszeniowej nierzadko poświadczana jest zwykła nieprawda, wskazująca, że instalacja spełnia wymogi, choć nikt fizycznie „łopaty pod nowy kabel nie wbił”.

Warto w tym miejscu bardzo wyraźnie ostrzec i przypomnieć o odpowiedzialności karnej, jaka ciąży na osobie podpisującej taki dokument. Zgodnie z art. 271 §1 Kodeksu karnego, za poświadczenie nieprawdy w dokumencie mającym znaczenie prawne grozi kara pozbawienia wolności od 3 miesięcy do lat 5, a jeśli czyn ten jest popełniany w celu osiągnięcia korzyści majątkowej, nawet do 8 lat.

Próba okiełznania napięcia bez wcześniejszego, rzetelnego zweryfikowania, z jakim kablem mamy do czynienia, to nie tylko techniczna loteria, ale w wielu przypadkach także igranie z prawem i świadome generowanie tykającej bomby w budynku.

Zostawmy na moment zagadnienia odpowiedzialności prawnej i wróćmy do elektrotechniki.

Czy rodzaj podłączanego obciążenia ma wpływ na wartość obniżania napięcia?

Zwrócę uwagę na zagadnienie, które często jest pomijane w innych opracowaniach. W powyższych przykładach mówimy o obciążeniach rezystancyjnych, czyli takich, które pobierają moc w sposób stabilny i przewidywalny. Tylko w takim przypadku można wprost powiązać moc podłączanego odbiornika z efektem w postaci spadku napięcia.

Jeżeli zamiast grzałki użyjemy odbiorników o charakterze dynamicznym lub nieliniowym, takich jak klimatyzacja, pompa ciepła czy urządzenia z przemiennikami częstotliwości (np. stacje ładowania aut elektrycznych, magazyny energii itp.), to ich moc chwilowa nie jest stała, a pobór prądu zmienia się w czasie. W takiej sytuacji zależność między „mocą odbiornika” a spadkiem napięcia przestaje być jednoznaczna i trudniej przewidzieć rzeczywisty efekt działania.

Podsumowując, podłączenie obciążenia o stałej wartości rzadko sprawdza się w praktyce. Dlaczego? Bo warunki w sieci się zmieniają, a dodatkowo różne typy odbiorników inaczej oddziałują na napięcie w instalacji elektrycznej. Dlatego w praktyce stosuje się kilka stopni mocy oraz świadome sterowanie odbiornikami, najłatwiej takimi, które zapewniają przewidywalny pobór energii.

I to jest moment, w którym proste „włącz grzałkę” przestaje wystarczać, a zaczyna się świadome, techniczne podejście do sterowania obciążeniami.

Oczywiście, sztuczne generowanie jakiegokolwiek poboru prądu tylko po to, aby „wypalić” nadmiar energii w powietrze, pozbawione jest jakiegokolwiek uzasadnienia ekonomicznego. Marnowanie wyprodukowanego prądu mija się z celem, a dodatkowe obciążenie ma głęboki sens inżynierski i finansowy tylko wtedy, gdy jesteśmy w stanie tę energię elektryczną w uzasadniony sposób zużyć, lub efektywnie przekształcić i zgromadzić. Doskonałym kierunkiem jest zakumulowanie jej w postaci ciepła, na przykład poprzez podgrzanie ciepłej wody użytkowej (CWU) lub wody w basenie. Równie interesującym posunięciem jest skierowanie tych nadwyżek do ładowania magazynu energii, naładowania samochodu elektrycznego (EV), bądź też zasilenie klimatyzatora, który wykorzysta ten prąd do schłodzenia budynku (o ile jest taka potrzeba w upalne, słoneczne dni).

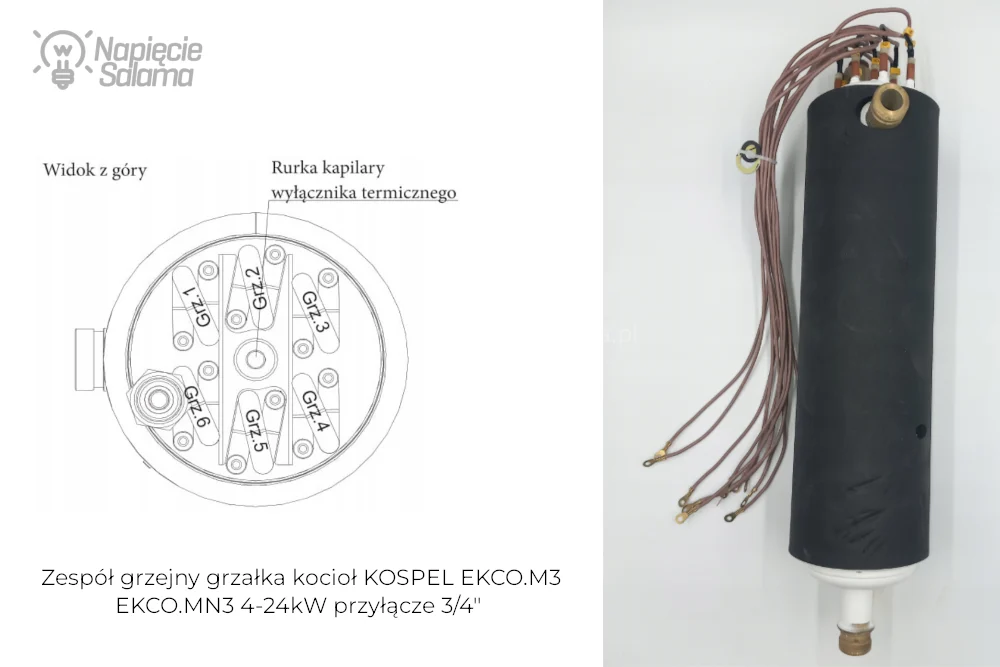

Ponieważ jednak montaż grzałek rezystancyjnych pozostaje technicznie najprostszą, najtańszą i z tego powodu najczęściej stosowaną formą załączania obciążenia w celu obniżania napięcia, sprawdźmy, jakiej pojemności musisz mieć zasobnik CWU, aby w ciągu dnia zgromadzić w nim energię pochodzącą z procesu zbijania napięcia.

Ile energii można zmagazynować w CWU i czy ma to sens przy problemie wysokiego napięcia?

W wielu instalacjach pomysł wykorzystania grzałek do zwiększenia autokonsumpcji prowadzi automatycznie do pytania, które pojawia się w praktyce niemal zawsze: czy typowy zasobnik ciepłej wody użytkowej (CWU) jest w stanie „przyjąć” tyle energii, żeby realnie wpłynąć na napięcie w instalacji.

Poniżej przeanalizujmy to na konkretnym, realistycznym przykładzie.

Założenia do obliczeń:

• dom jednorodzinny: 4 osoby,
• zasobnik CWU: 250 l,
• temperatura robocza wody: 40°C,
• maksymalna bezpieczna temperatura wody w zasobniku: 70°C (typowa eksploatacja 60-65°C),
• chcemy obniżyć napięcie poniżej 250 V i wykorzystać nadmiar energii do grzania wody w zasobniku CWU.

Ile energii można „wpompować” do 250 l zasobnika CWU?

Podstawowy wzór:

Q=m⋅c⋅_ΔT

gdzie:

m ≈ 250 kg (1 litr = 1 kg)
c = 4,19 kJ/kg·K
_ΔT = różnica temperatur

Wariant realistyczny (40°C podgrzewamy do 60°C)

_ΔT = 20 K

Q = 250 ⋅ 4,19 ⋅ 20 = 20950 kJ

Q ≈ 5,8 kWh

Nagrzewając 250 l zasobnik CWU z 40 do 60^oC możemy zmagazynować ok. 6 kWh energii elektrycznej.

Wariant maksymalny (40°C podgrzewamy do 70°C)

_ΔT = 30 K

Q ≈ 8,7 kWh

To już zakres „górny”, ale należy brać pod uwagę że przy temperaturze CWU wynoszącej 70^oC, rośnie ryzyko poparzeń, rosną straty postojowe, nie zawsze taka temperatura znajduje uzasadnienie użytkowe.

Co to oznacza w praktyce?

Z wcześniejszych wyliczeń wynika, że aby obniżyć napięcie na jednej fazie o 1 V, potrzebujesz mniej więcej 0,75 do 0,81 kW obciążenia, oczywiście w zależności od konkretnej instalacji. Powyższe założenie zakładało scenariusz liniowy, czyli sytuację, w której instalacje elektryczną dodatkowo obciążamy grzałką nieprzerwanie przez całą godzinę.

W realiach nowoczesnych instalacji musimy jednak zrewidować te kalkulacje. Ponieważ zabezpieczenie jakościowe w falowniku PV (zgodnie z normą PN-EN 50549-1) nie reaguje na chwilowe skoki napięcia, lecz na średnią kroczącą z okresu 10 minut (600 sekund), więc w wyliczeniach musimy wprowadzić dodatkowy czynnik: czas twardego dociążenia instalacji w stosunku do czasu pauzy.

Jeżeli w słoneczny dzień zbyt wysokie napięcie (np. 254 V) utrzymuje się stale przez kilka godzin, ciągłe obciążanie instalacji dodatkową grzałką doprowadzi do szybkiego „zatkania” bufora CWU (osiągnięcia maksymalnej temperatury). W związku z tym warto wprowadzić podejście optymalne: dociążamy instalację np. grzałkami w minimalnym czasie, ale z dużą mocą, tylko po to, aby matematyczna średnia z 10 minut spadła poniżej progu wyłączenia (253 V).

Dzięki takiemu podejściu interwałowemu, zasobnik CWU o pojemności np. 250 litrów nie osiągnie swojej maksymalnej temperatury w 1,5-2 godziny, a rozciągniemy proces pochłaniania nadmiaru energii na całe 4-5 godzin słonecznego szczytu. Osiągniemy to precyzyjnie dawkując zrzut energii (załączając grzałki) dokładnie wtedy, kiedy jest to konieczne do obrony średniej 10-minutowej wartości napięcia.

W praktyce sterowania mamy do wyboru dwie strategie:

• albo przez krótki czas dajemy duże obciążenie (na krótki czas mocno obniżamy napięcie),
• albo dajemy mniejsze obciążenie, ale przez dłuższy czas (delikatnie obniżamy napięcie, ale w dłuższym czasie).

Zobaczmy, jak oba te podejścia wyglądają w matematycznym rozrachunku dla 10-minutowego okna (600 sekund), przy założeniu, że napięcie bazowe w miejscu pomiaru bez naszej ingerencji wynosi 254 V:

• Przykład 1 (agresywny zrzut – duże obciążenie przez krótki czas). Załączamy np. kaskadę grzałek o łącznej mocy 9 kW, który zbija napięcie chwilowe o 8 V (do poziomu 246 V). Aby średnia 10-minutowa spadła poniżej 253 V, to duże obciążenie musimy utrzymać zaledwie przez 2 minuty. Przez pozostałe 8 minut grzałki są wyłączone, a napięcie wraca do 254 V.

Wyliczenie średniej: (2 min × 246 V + 8 min × 254 V) ÷ 10 min = 252,4 V (cel osiągnięty, falownik PV pracuje dalej).

• Przykład 2 (łagodny zrzut – mniejsze obciążenie przez dłuższy czas). Załączamy np. jedną grzałkę o mocy 3 kW, który delikatnie obniża napięcie chwilowe o 2 V (do poziomu 252 V). Ponieważ redukcja napięcia jest niewielka, musimy utrzymywać to obciążenie znacznie dłużej, bo aż przez 6 minut w każdym 10-minutowym oknie. Przez pozostałe 4 minuty grzałka jest wyłączona.

Wyliczenie średniej: (6 min × 252 V + 4 min × 254 V) ÷ 10 min = 252,8 V (cel osiągnięty, ale bufor ciepła zapełnia się w inny, bardziej ciągły sposób).

Oto co dokładnie kryje się pod pojęciem, że bufor zapełnia się w inny, bardziej ciągły sposób?

W przykładzie 1 (duża moc, krótki czas), grzałki działają jak potężne uderzenia (impulsy). Przez 2 minuty pompujesz w wodę olbrzymią ilość energii, a potem przez 8 minut pozwalasz układowi odpocząć. Woda w okolicach grzałki nagrzewa się gwałtownie, ale ze względu na ograniczoną prędkość konwekcji (mieszania się ciepłej wody z zimną w zbiorniku), ciepło potrzebuje czasu, aby rozejść się po całej objętości zasobnika.

W przykładzie 2 (mniejsza moc, dłuższy czas), grzałka działa przez większość czasu (aż 6 minut z każdych 10). Dostarczasz energię mniejszym strumieniem, ale za to niemal bezprzerwowo. Oznacza to, że proces podnoszenia temperatury wody w zbiorniku jest płynny, liniowy i stabilny. Temperatura rośnie równomiernie, co sprzyja lepszemu, naturalnemu uwarstwieniu temperatury w zasobniku (ciepła woda na górze, zimna na dole). Zagadnienie współpracy grzałek z buforami ciepła omówiłem w innym poradniku w rozdziale: Grzałki elektryczne w buforach ciepła do CO lub CWU.

Większe, czy mniejsze obciążenie? Podsumowując to z perspektywy praktyka

Z technicznego i ekonomicznego punktu widzenia zdecydowanie lepiej wybrać metodę „bardziej ciągłą” (przykład 2). Po pierwsze, w ten sposób znacznie mniej obciążasz elementy stykowe automatyki (styczniki lub przekaźniki załączają się rzadziej, co wydłuża ich żywotność). Po drugie, zapewniasz samej grzałce i zbiornikowi stabilniejsze warunki pracy termicznej.

Co najistotniejsze z punktu widzenia interesów inwestora, utrzymywanie mniejszego obciążenia przez dłuższy czas pozwala skuteczniej i na dłużej obniżyć napięcie w całej instalacji domowej. Co to daje? Wszystkie urządzenia podłączone do domowej sieci są konstrukcyjnie przystosowane do pracy z napięciem znamionowym 230 V. Im dłużej pracują przy napięciu zbliżonym do znamionowego, tym lepiej. Długotrwałe zasilanie odbiorników podwyższonym napięciem (np. w okolicach 250-253 V) drastycznie zwiększa ich nagrzewanie, i przyspiesza starzenie się komponentów elektronicznych i izolacji, co w bezpośredni sposób skraca żywotność sprzętu AGD i RTV w budynku. Regularne, łagodne zbijanie napięcia chroni więc nie tylko falownik przed wyłączeniem, ale i cały „majątek elektryczny” inwestora.

Wróćmy do zasobnika CWU.

Po pełnym nagrzaniu wody zasobnik CWU (bufor ciepła) oczywiście się wyłączy (osiągnie maksymalną temperaturę i zabezpieczenie odłączy grzałki), ale dzięki tym strategiom zyskujemy bezcenny czas, w którym instalacja PV pracuje stabilnie i na pełnych obrotach.

Wniosek? Jeśli wszystko dobrze przeliczymy i wykonamy, falownik fotowoltaiczny ani razu się nie wyłączy, ponieważ średnia 10-minutowa wartość napięcia utrzyma się poniżej krytycznej granicy 253 V. Co najważniejsze dla pojemności naszego magazynu ciepła, zamiast „marnować” energię na ciągłe grzanie przez 60 minut, realnie pobieraliśmy moc np. tylko przez 18 minut w ciągu każdej godziny (to oczywiście tylko przykład a każą sytuację należy przeliczyć indywidualnie i dostosować do konkretnej instalacji)!

Czy takie działanie ma sens użytkowo-ekonomiczny?

Dla typowej, 4-osobowej rodziny średnie dobowe zużycie ciepłej wody wynosi około 150 do 200 litrów, przy temperaturze komfortu na poziomie 40-45°C. Zastosowanie opisanej wyżej strategii interwałowej pozwala w pełni pokryć to naturalne zapotrzebowanie, a dzięki celowemu podniesieniu temperatury w zasobniku do 70°C (temperatura maksymalna) – zmagazynować dodatkowy, potężny naddatek energii.

Trzeba jednak wyraźnie podkreślić, że takie rozwiązanie działa przede wszystkim jako „bufor ratunkowy” stabilizujący napięcie w godzinach szczytu generacji PV, a nie jako, pełnoprawny magazyn energii. Zgromadzone w wodzie ciepło się efektywnie zużyje, a ewentualny nadmiar energii (po osiągnięciu maksymalnej dopuszczalnej temperatury zasobnika CWU) i tak wymusi odłączenie grzałek i powrót do ryzyka wyłączeń falownika fotowoltaicznego.

Pamiętaj! Przedstawione wyliczenia matematyczne i interwały czasowe mają charakter poglądowy i stanowią bazę do programowania automatyki. W rzeczywistych warunkach wymagana moc grzewcza oraz optymalny czas taktowania są zawsze kwestią indywidualną, zależą bezpośrednio od aktualnej rezystancji pętli zwarcia w Twoim punkcie przyłączenia, asymetrii obciążeń fazowych oraz dynamicznie zmieniającej się generacji u Twoich sąsiadów.

Jaka pojemność magazynu ciepła ma realny sens?

Jeżeli sterowanie grzałkami opierałoby się na algorytmie pracy ciągłej, to chcąc utrzymać stabilną pracę sieci przez kilka godzin słonecznego południa, inwestor potrzebowałby basenu, lub olbrzymich, wręcz nierealnych w warunkach domów jednorodzinnych pojemności zasobników wody.

Wyliczmy realną pojemność termiczną buforów (dla zakresu podgrzewu _ΔT = 25 K, czyli od 40°C do bezpiecznych 65°C), pamiętając, że 1 litr wody o tej temperaturze to około 0,99 kg masy:

• zasobnik 250 litrów (m ≈ 248 kg) zmieści: 248 kg × 4,19 kJ/kg·K × 25 K ÷ 3600 ≈ 7,2 kWh,
• zasobnik 500 litrów (m ≈ 495 kg) zmieści: 495 kg × 4,19 kJ/kg·K × 25 K ÷ 3600 ≈ 14,4 kWh,
• bufor 1000 litrów (m ≈ 990 kg) zmieści: 990 kg × 4,19 kJ/kg·K × 25 K ÷ 3600 ≈ 28,8 kWh.

W ujęciu liniowym (grzanie ciągłe), grzałka o mocy 3 kW zamontowana w standardowym zasobniku 250 l uruchomi zabezpieczenie termiczne po niecałych 2,5 godzinach pracy przez co przestanie stabilizować wartość napięcia. Aby zagospodarować nadwyżki przez 5-6 godzin szczytu generacji, teoretycznie należałoby montować bufory wody o pojemności od 500 do 1000 litrów (to spory koszt i dużo zajętego miejsca).

Tutaj jednak z pomocą przychodzi opisany wcześniej „algorytm interwałowy”. Ponieważ nie musimy pobierać energii bezprzerwowo, a jedynie dbać o to, by średnia 10-minutowa nie przekroczyła 253 V, realny czas pracy grzałek w ciągu godziny drastycznie spada (np. do 18-20 minut na godzinę). Dzięki takiemu sterowaniu impulsowemu okazuje się, że „standardowy zasobnik CWU o pojemności 250 litrów zyskuje zupełnie nową efektywność”. Zamiast osiągnąć maksymalną temperaturę w 2 godziny, dzięki taktowanemu zrzutowi energii potrafi skutecznie „oszukiwać” procesor falownika PV przez 5 do 6 godzin słonecznego dnia. W tym wypadku wdrożenie „inteligentnej” automatyki pozwala więc uzyskać doskonałe rezultaty stabilizacji napięcia na zbiornikach wody o standardowych pojemnościach, bez konieczności kosztownej i trudnej logistycznie rozbudowy kotłowni o wielkie bufory ciepła.

Wniosek, który robi różnicę

Chociaż zastosowanie opisanej wcześniej strategii interwałowej diametralnie zwiększa efektywność standardowego zasobnika np. 250 litrów (pozwalając mu „bronić” falownika przez kilka godzin zamiast kilkudziesięciu minut), musimy pamiętać o jednym: sieć elektroenergetyczna to układ niezwykle dynamiczny. Realna użyteczność każdego bufora zależy od wypadkowej parametrów technicznych, których nie da się zamknąć na całe lata w jednym sztywnym wzorze.

Projektując automatykę, musimy brać pod uwagę dwie krytyczne zmienne: o ile woltów realnie musimy obniżyć napięcie chwilowe w punkcie przyłączenia (punkcie pomiaru) oraz przez jaki łączny czas w ciągu doby to podwyższone napięcie bazowe się utrzymuje. Te parametry są unikalne dla każdego budynku, i zależą bezpośrednio od lokalnej impedancji pętli zwarcia (tzw. sztywności sieci) oraz przekroju i długości kabla WLZ.

Pamiętajmy, że sytuacja w okolicy potrafi drastycznie zmienić się w czasie. Nawet jeśli dziś zostanie precyzyjnie skonfigurowane taktowane grzanie wody w zbiorniku 250 litrów, i całkowicie wyeliminowany zostanie problem wyłączeń falownika PV, to wystarczy, że w najbliższym sąsiedztwie powstaną dwie lub trzy nowe instalacje fotowoltaiczne, lub kilku sąsiadów zmodernizuje swój WLZ, aby sytuacja się zmieniła. Napięcie w sieci zasilającej zacznie wtedy osiągać jeszcze wyższe wartości bazowe (np. stałe 255-256 V), które w ciągu słonecznego dnia będą utrzymywać się przez znacznie dłuższy okres. W takim scenariuszu nawet najlepiej zaprogramowany interwałowo bufor termiczny w końcu całkowicie zapełni się energią cieplną, automatyka ze względu bezpieczeństwa odetnie grzałki, a falownik niechybnie wróci do przymusowych postojów.

Dlatego kluczem do sukcesu jest budowanie systemów automatyki o charakterze skalowalnym i modułowym.

Zamiast jednak iść w stronę nieuzasadnionego ekonomicznie i przestrzenie powiększania zbiorników wody do 800 czy 1000 litrów, znacznie lepszym, inżynierskim podejściem jest wdrożenie wielostopniowego algorytmu kaskadowego. Automatyka (np. w środowisku Home Assistant czy Node-RED – o tym w dalszej części) powinna w pierwszej kolejności wykorzystać pojemność cieplną bufora CWU za pomocą sterowania impulsowego, a po jego naładowaniu, płynnie i automatycznie przekierować nadwyżki mocy do kolejnych odbiorników w budynku, takich jak: klimatyzacja, pompa ciepła, stacja ładowania pojazdów elektrycznych (EVSE) czy magazynu energii.

Co z tego wynika dla instalatora?

Z punktu widzenia praktyki wykonawczej, aby skutecznie realizować algorytm ochrony falownika przed wyłączeniem (szczególnie w wariancie łagodnego, dłuższego dociążania sieci), instalator ma do wyboru dwie główne ścieżki technologiczne:

• kaskadowe załączanie mocy. Z punktu widzenia praktyki instalatorskiej kluczowe jest tu podejście do asymetrii fazowej. Zamiast klasycznej grzałki 3-fazowej sterowanej symetrycznie (obciążanie wszystkich faz równomiernie), w kaskadzie grzewczej należy zastosować trzy niezależne grzałki jednofazowe, lub specjalną grzałkę 3-fazową z punktem neutralnym (do podłączenia jako opcja), który w praktyce umożliwia niezależne sterowanie każdą grzałką z osobna. Dzięki temu układ automatyki może zrzucać moc precyzyjnie i selektywnie tylko na tę fazę, na której w danym momencie występuje przekroczenie napięcia, bez niepotrzebnego dociążania pozostałych faz. Dodatkowo warto zamiast np. 6 kW grzałki na każdej fazie zamontować 3 grzałki 2 kW. Dzięki temu na każdej fazie mamy trzy 2 kW stopnie dociążenia o łącznej mocy 6 kW. Należy pamiętać, że cały ten proces wymaga jednak ścisłej współpracy elektryka z hydraulikiem.

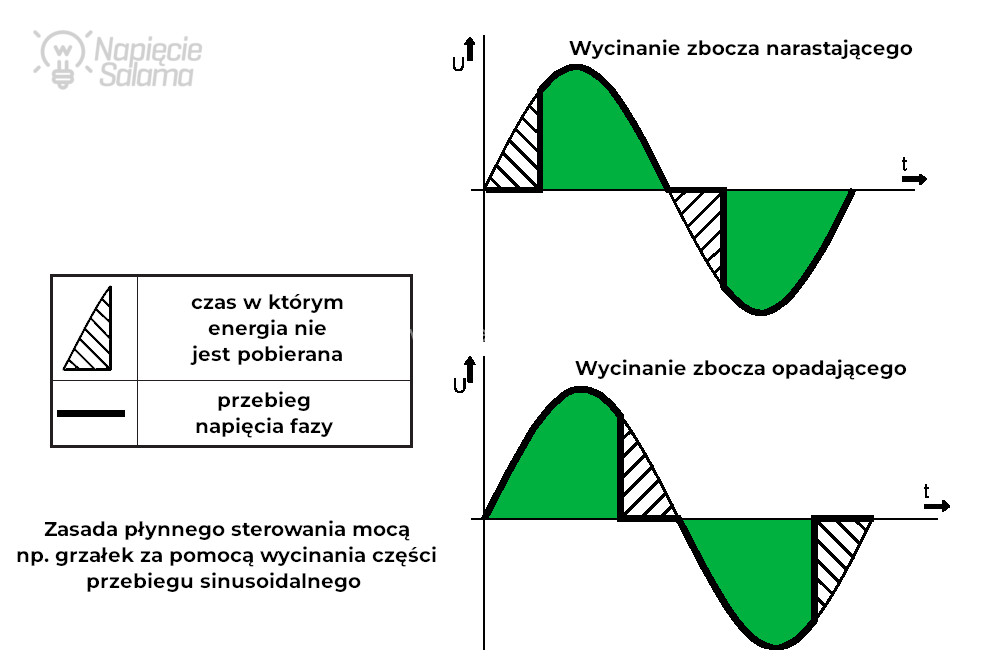

• Płynna modulacja mocy (proporcjonalna): można na każdej z faz zastosować pojedynczą grzałkę o większej mocy, porzucając jednak dwustanowe sterowanie typu „włącz/wyłącz” na rzecz płynnej regulacji. Wykorzystuje się do tego sterowniki półprzewodnikowe SSR pracujące w trybie załączania w zerze (sterowanie grupowe) lub dedykowane regulatory mocy sterowane sygnałem analogowym (np. 0-10 V / 4-20 mA) z systemu automatyki budynkowej.

Podsumowując ten etap: wykorzystanie grzałki w zasobniku CWU jako rezystancyjnego dociążenia sieci to skuteczny i ekonomicznie uzasadniony pierwszy krok w walce ze zbyt wysokim napięciem. Rozwiązanie to (o ile jest właściwie podłączone) daje natychmiastowy efekt mierzalny na zaciskach falownika PV, działa w sposób przewidywalny i bezbłędnie reaguje na sygnały z automatyki.

Przypominam – trzeba jednak pamiętać o fizycznych ograniczeniach. Gdy w słoneczne południe zasobnik CWU osiągnie maksymalną, zaprogramowaną temperaturę roboczą (np. 70°C), automatyka ze względów bezpieczeństwa bezwzględnie odetnie zasilanie grzałek. W tym momencie utracimy jedyne narzędzie do aktywnego obniżania napięcia, a średnia 10-minutowa wartość napięcia w procesorze falownika PV w ciągu kilku kolejnych minut niechybnie przekroczy próg 253 V, doprowadzając do przymusowego postoju instalacji PV.

Podkreślam – każdy profesjonalny układ magazynowania ciepła musi posiadać niezawodne, niezależne i nadrzędne zabezpieczenie przed przegrzaniem (STB), które mechanicznie odetnie zasilanie elementów grzejnych w przypadku awarii automatyki nadrzędnej. Zagadnienie, wraz z przykładem rozwiązania opisywałem w artykule: Jak zrobić dodatkowe zabezpieczenie przed przegrzaniem?).

Elektryk i hydraulik – dlaczego ta współpraca (lub jej brak) decyduje o sukcesie?

Wiele osób zapomina, że na tym etapie niezbędna staje się ścisła współpraca elektryka z hydraulikiem. Dlaczego? Ponieważ właściwy dobór mocy grzałek to zaledwie połowa sukcesu. W wielu instalacjach konstrukcja fabrycznego zasobnika CWU uniemożliwia fizyczny montaż tylu elementów grzejnych, ilu wymaga kaskada automatyki. W takich sytuacjach jedynym technicznym wyjściem jest wyprowadzenie ich na zewnątrz i montaż w formie dedykowanego, przepływowego zespołu grzejnego na podejściu hydraulicznym np. do zbiornika CWU.

W takim przypadku kluczowe znaczenie ma to, czy energia cieplna będzie odbierana w sposób ciągły, stabilny i możliwy do wykorzystania w czasie rzeczywistej pracy instalacji fotowoltaicznej. Hydraulik musi znać założenia (ciągła praca grzałek) i odpowiada za dobór, oraz konfigurację magazynu ciepła, najczęściej w postaci buforów lub zasobników CWU, a także za prawidłową pracę całego układu hydraulicznego.

Krytyczne są tutaj przede wszystkim przepływy. Jeżeli pompy obiegowe będą źle dobrane i przepływ, lub odbiór ciepła przez zasobniki CWU będzie zbyt mały, woda, glikol lub inne medium odbierające ciepło z grzałek bardzo szybko osiągnie maksymalną dopuszczalną temperaturę, zadziałają zabezpieczenia i grzałki zaczynają się wyłączać (pracować cyklicznie, ale nie w sposób jaki zaplanował elektryk).

Z punktu widzenia elektryki jest to niekorzystne, ponieważ nie zapewnia stabilnego odbioru energii i nie stabilizuje napięcia w sposób skuteczny. W efekcie falownik PV nadal będzie narażony na skokowy wzrost napięcia i wyłączenia, mimo poprawnie dobranej mocy grzałek.

W praktyce oznacza to, że układ hydrauliczny musi być zaprojektowany tak, aby możliwy był ciągły odbiór energii, czyli jej transport i rozpraszanie w czasie, a nie tylko szybkie nagrzanie niewielkiej objętości wody.

Warto pamiętać, że doświadczony instalator ma do dyspozycji kilka alternatywnych rozwiązań hydraulicznych. Zamiast bezpośredniego grzania wody użytkowej, może zaprojektować układ, w którym energia termiczna kumulowana jest w medium pośrednim np. w glikolu. Zastosowanie takiego czynnika pozwala na bezpieczną pracę przy znacznie wyższych temperaturach i efektywne przekazywanie ciepła do innych sekcji systemu, takich jak wielkogabarytowe bufory grzewcze czy dedykowane magazyny energii cieplnej. Realizacja takiego schematu wymaga jednak rzetelnego projektu i wysokiej świadomości technicznej ze strony hydraulika.

W parze z elastycznością musi iść bezwzględne bezpieczeństwo użytkowników. Przy tak agresywnym, wymuszonym przez automatykę podgrzewaniu wody, drastycznie rośnie ryzyko, że do kranów czy natrysków trafi „wrzątek” grożący poważnym oparzeniem. Z tego powodu instalacja hydrauliczna CWU musi być obligatoryjnie wyposażona w trójdrogowe, termostatyczne zawory mieszające. Ich zadaniem jest precyzyjne obniżenie temperatury wody trafiającej bezpośrednio do punktów poboru, bez względu na to, jak mocno rozgrzany jest w danym momencie sam zasobnik CWU.

W praktyce oznacza to tyle, że od pewnego momentu nie da się już rozwiązać problemu wysokiego napięcia wyłącznie po stronie elektrycznej. Bez dobrze zaprojektowanej części hydraulicznej instalacja nie będzie w stanie stabilnie odbierać nadmiaru energii, a wszystkie działania, poza skrajnym scenariuszem omówionej dalej pracy wyspowej, będą jedynie półśrodkami.

Skoro znamy już fizykę całego układu, ograniczenia pojemnościowe buforów oraz wymagania stawiane instalacji hydraulicznej, możemy przejść do wdrożenia konkretnych układów sterowania, zaczynając od metody technicznie najprostszej.

W poniższym materiale celowo nie wskazuję żadnych konkretnych produktów ani gotowych rozwiązań. Poradnik ten ma stanowić uniwersalne, inżynierskie wprowadzenie do tematu. Jednak wiem, że rynek oczekuje „gotowców”, dlatego w kolejnych artykułach tej serii przejdę już do twardej praktyki i na przykładach pokażę, jak krok po kroku rozwiązać konkretne scenariusze sieciowe, bazując na sprawdzonych przykładach i sprzęcie różnych producentów.

Poziom 1 – Przekaźniki napięciowe i kaskadowe załączanie obciążeń – czyli automatyka progowa w praktyce

Najprostszym i najczęściej stosowanym sposobem ograniczenia skutków wysokiego napięcia w instalacjach PV jest wykorzystanie przekaźników napięciowych do sterowania dodatkowymi obciążeniami.

UWAGA – w tym przypadku nie działamy w sposób uśredniony, lecz na stałe (po przekroczeniu ustawionej wartości) obniżamy napięcie – takie działanie wymaga odpowiednio dobranych pojemności magazynów ciepła np. wodnych zasobników CWU.

Rozwiązanie to nie wymaga rozbudowanej automatyki ani zaawansowanej komunikacji, a jego działanie opiera się na prostej zależności między poziomem napięcia a załączaniem kolejnych odbiorników energii.

W praktyce tworzymy układ, który progowo reaguje na wzrost napięcia, czyli przy określonych wartościach napięcia załączane są kolejne stopnie obciążenia. Niestety nie mamy kontroli nad tym, czy wysokie napięcie pochodzi z naszego falownika, czy z sieci energetycznej.

Na czym polega to rozwiązanie i dla kogo ma sens?

To podejście bazuje na bardzo prostym mechanizmie, pomiarze napięcia i reakcji na jego poziom. Przekaźnik napięciowy monitoruje wartość napięcia w instalacji i przy przekroczeniu ustawionych progów załącza konkretne odbiorniki, na przykład grzałki lub inne urządzenia o przewidywalnym poborze mocy.

W praktyce, najczęściej stosuje się kilka poziomów progowych, dzięki czemu możliwe jest kaskadowe załączanie obciążeń. Oznacza to, że przy niewielkim wzroście napięcia uruchamiane jest jedno obciążenie, a przy dalszym wzroście kolejne. Pozwala to lepiej dopasować pobór energii do aktualnych warunków pracy instalacji.

Rozwiązanie to ma sens przede wszystkim w instalacjach:

• bez rozbudowanych systemów automatyki,
• w których priorytetem jest prostota i niezawodność a inwestor świadomie nie chce sterowania na podstawie uśrednionej 10-minutowej wartości napięcia,
• gdzie inwestor nie chce lub nie potrzebuje zaawansowanego systemu zarządzania energią.

Jego największą zaletą jest dostępność i przewidywalność działania. Instalator ma pełną kontrolę nad progami napięcia oraz kolejnością załączania obciążeń, co pozwala w prosty sposób dopasować system do konkretnej instalacji. Jednocześnie trzeba mieć świadomość, że jest to rozwiązanie oparte wyłącznie na jednym parametrze, czyli napięciu, bez informacji o rzeczywistej dostępnej mocy czy kierunku przepływu energii elektrycznej.

Jakie są ograniczenia sterowania standardowymi przekaźnikami napięciowymi?

Największym ograniczeniem tego rozwiązania jest jego prostota i brak sterowania na podstawie uśrednionej wartości napięcia, która w praktyce oznacza konieczność ręcznego „złożenia” logiki działania z kilku niezależnych elementów. Każdy stopień obciążenia wymaga osobnego przekaźnika napięciowego ustawionego na inną wartość progową, co przekłada się na większą liczbę aparatów oraz konieczność ich właściwej konfiguracji.

Kluczowe znaczenie ma tutaj poprawny dobór progów napięciowych, przy których załączane są kolejne sekcje obciążeń. Jeżeli wartości te zostaną dobrane zbyt blisko siebie albo zbyt „ostro”, układ sterowania zaczyna reagować nerwowo na naturalne wahania napięcia w sieci. Trzeba pamiętać, że napięcie po stronie OSD nie jest wartością stałą, tylko zmienia się dynamicznie w czasie, nawet przy braku istotnych zmian po stronie instalacji odbiorcy.

W praktyce oznacza to ryzyko częstego załączania i wyłączania odbiorników, potocznie określanego jako „cykanie”. Prowadzi to nie tylko do szybszego zużycia elementów wykonawczych (styczników lub przekaźników), ale również do niestabilnego odbioru energii, czyli dokładnie odwrotnego efektu, niż oczekujemy.

Dlatego w tego typu rozwiązaniach kluczowe staje się wprowadzenie odpowiedniej histerezy napięciowej oraz zwłoki czasowej. W praktyce oznacza to, że załączenie obciążenia następuje przy wyższym progu, natomiast jego wyłączenie – dopiero po spadku napięcia do niższej wartości i utrzymaniu się tego stanu przez określony czas.

Warto jednak pamiętać, że diabeł tkwi w szczegółach sprzętowych. Przekaźniki napięciowe różnych producentów drastycznie różnią się od siebie parametrami technicznymi. Różnice te dotyczą nie tylko sposobu pomiaru napięcia (na przykład z wykorzystaniem rzeczywistej wartości skutecznej True RMS lub bez niej), ale także zakresu konfiguracji samej histerezy, maksymalnego czasu zwłoki przy załączaniu wyjścia sterującego stycznikiem lub przekaźnikiem, a nawet odporności przekaźników napięciowych na przepięcia. Wszystkie te aspekty musisz bezwzględnie wziąć pod uwagę już na etapie projektowania, a także wtedy, gdy w działającej rozdzielnicy zamieniasz przekaźnik napięciowy jednego producenta na model innej marki (z doświadczenia sugeruję być bardzo ostrożnym w doborze zamienników na podstawie rekomendacji handlowców – sugeruję zapoznać się z dwoma pojęciami: zamiennik handlowy i zamiennik techniczny). Niedopatrzenie tych niuansów może całkowicie rozregulować wyliczoną kaskadę, i spowodować że wykonany układ automatyki nie będzie działał.

Trzeba przy tym uwzględnić istotny aspekt pracy takiego układu. Załączenie odbiorników, np. grzałek, ma na celu obniżenie napięcia, dlatego próg wyłączenia obciążenia musi być dobrany świadomie. Powinien być niższy niż próg załączenia i jednocześnie uwzględniać rzeczywisty spadek napięcia wywołany pracą tych dodatkowych odbiorników np. grzałek. Dopiero takie podejście zapewnia stabilną pracę układu i eliminuje ryzyko wpadania w niepożądane cykle załączania i wyłączania.

Przykładowo załączenie przekaźnika napięciowego może następować przy napięciu 249 V. Jeżeli założymy, że po załączeniu grzałek napięcie spada o około 3 V, to próg wyłączenia nie powinien być ustawiony symetrycznie, lecz niżej. W praktyce oznacza to, że wyłączenie powinno nastąpić dopiero przy napięciu około 245 V (z uwzględnieniem dokładności pomiarowej i histerezy przekładnika napięciowego).

Dodatkowo sam spadek napięcia chwilowego nie jest wystarczającym warunkiem wyłączenia grzałki. Należy wprowadzić jeszcze warunek czasowy, czyli napięcie musi spaść i utrzymywać się poniżej tego poziomu przez określony czas, np. 5 sekund. W efekcie układ działa w sposób następujący, załączenie następuje przy 249 V, natomiast wyłączenie dopiero wtedy, gdy napięcie spadnie poniżej 245 V i utrzyma się na tym poziomie przez ustalony czas.

Takie podejście pozwala wyraźnie ograniczyć wpływ krótkotrwałych wahań napięcia i ustabilizować pracę całego układu.

Trzeba jednak podkreślić, że mimo tych zabiegów system nadal bazuje wyłącznie na jednym parametrze, czyli napięciu, i nie uwzględnia rzeczywistej dostępnej mocy ani kierunku przepływu energii. W efekcie jego działanie jest poprawne w wielu prostych przypadkach, ale zaczyna być ograniczone w bardziej dynamicznych warunkach pracy instalacji PV.

Wracając jeszcze do kwestii trwałości całego rozwiązania, warto pamiętać, że sposób sterowania obciążeniem (np. grzałkami) bezpośrednio przekłada się na żywotność elementów wykonawczych. Ten temat szerzej jest omówiony w trzech artykułach:

• Jak uniknąć awarii przekaźników w automatyce? Przekaźniki interfejsowe i instalacyjne – techniczne FAQ
• Jak uniknąć awarii w automatyce? Przekaźniki interfejsowe i instalacyjne w praktyce – zastosowania, architektura i najczęstsze błędy
• Przekaźnik i stycznik modułowy – poradnik doboru

Pułapka uproszczonego myślenia i „oszczędności” na aparaturze

Na etapie projektowania automatyki często pojawia się pokusa uproszczenia układu i obniżenia kosztów poprzez redukcję liczby aparatów. Najczęściej dotyczy to dylematu: zastosować trzy napięciowe przekaźniki jednofazowe czy jeden trójfazowy?

Aby dobrze zrozumieć konsekwencje tego wyboru, przypomnę, jak oba te aparaty realizują swoją funkcję:

• Napięciowy przekaźnik jednofazowy: monitoruje parametry wyłącznie jednej, przypisanej fazy i niezależnie wysterowuje swoje wyjście sygnałowe.
• Napięciowy przekaźnik trójfazowy: kontroluje parametry wszystkich trzech faz jednocześnie, jednak najczęściej posiada tylko jedno, wspólne wyjście przekaźnikowe, które aktywuje się niezależnie od tego, na której z faz nastąpił krytyczny przyrost napięcia.

W praktyce (ze względów na niższą cenę), wielu początkujących instalatorów decyduje się na jeden aparat trójfazowy zamiast trzech jednofazowych. Przy budowie układu jednostopniowego oznacza to montaż jednego przekaźnika zamiast trzech, a przy kaskadzie trójstopniowej – zaledwie trzech aparatów zamiast dziewięciu. Na pierwszy rzut oka brzmi to jak rozwiązanie prostsze, tańsze i oszczędzające cenne miejsce w rozdzielnicy.

To jednak klasyczna pułapka technologiczna. Napięcie w domowej instalacji trójfazowej niemal nigdy nie rozkłada się symetrycznie. Poszczególne fazy są obciążone w różnym stopniu przez podłączone urządzenia, przez co skrajnie inaczej reagują na dynamiczne zmiany po stronie sieci OSD. W efekcie wartości napięć oraz dynamika ich wahań na każdej z faz są całkowicie odmienne.

Stosując trójfazowy przekaźnik napięciowy (w zależności od wybranego modelu), skazujesz się na sterowanie zbiorcze, pozbawione jakiejkolwiek selektywności. W rzeczywistych warunkach pracy generuje to dwa skrajnie niepożądane scenariusze:

• Reakcja z opóźnieniem: układ zwleka z załączeniem obciążenia, ponieważ czeka, aż napięcie na pozostałych (mniej obciążonych) fazach również dobije do progu wyzwalania. W tym czasie falownik zdąży się już awaryjnie wyłączyć.
• Przedwczesny zrzut energii: układ załącza obciążenie (grzałki) na wszystkich trzech fazach jednocześnie, mimo że krytyczny wzrost napięcia dotyczy tylko jednej z nich. Efekt – szybko i niepotrzebnie doprowadzamy do osiągnięcia maksymalnej dopuszczalnej temperatury w magazynie ciepła np. zasobniku CWU.

W obu przypadkach całkowicie tracisz precyzję sterowania, a cała instalacja zamiast stabilizować sieć, zaczyna wprowadzać do niej dodatkowy chaos.

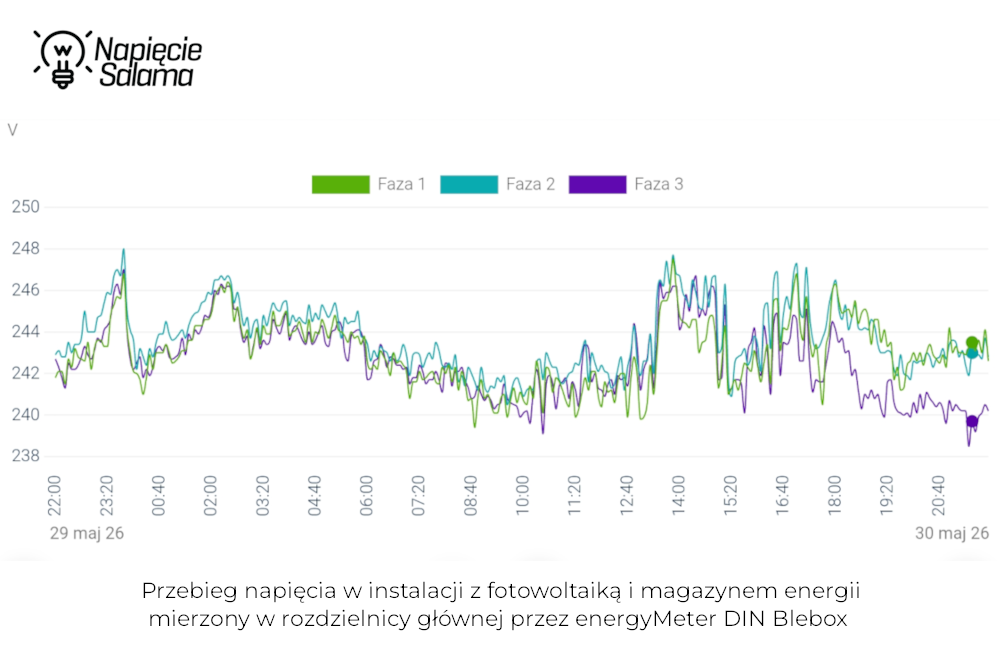

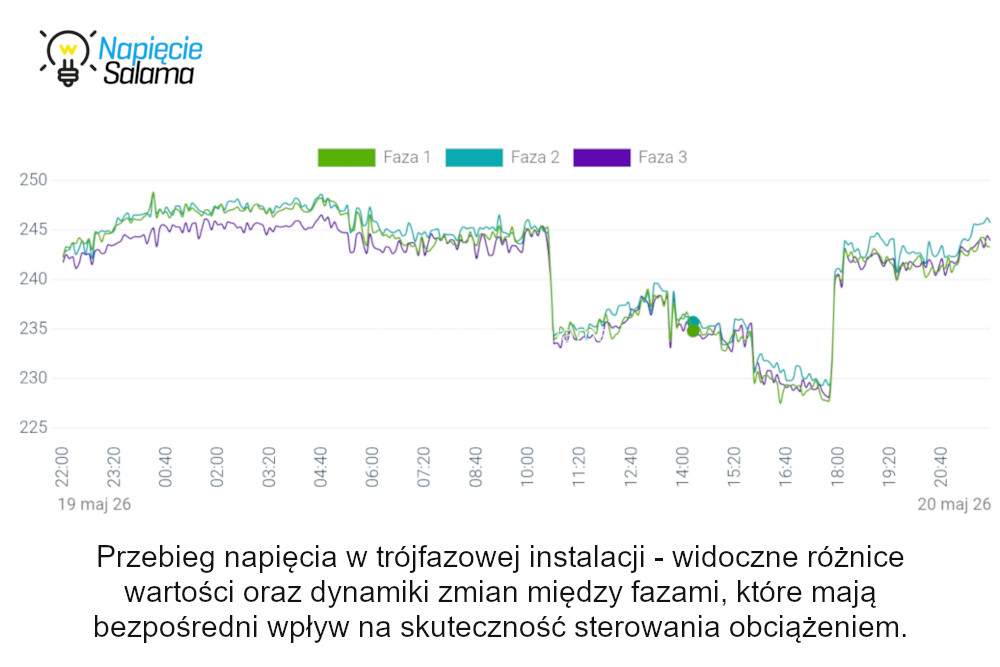

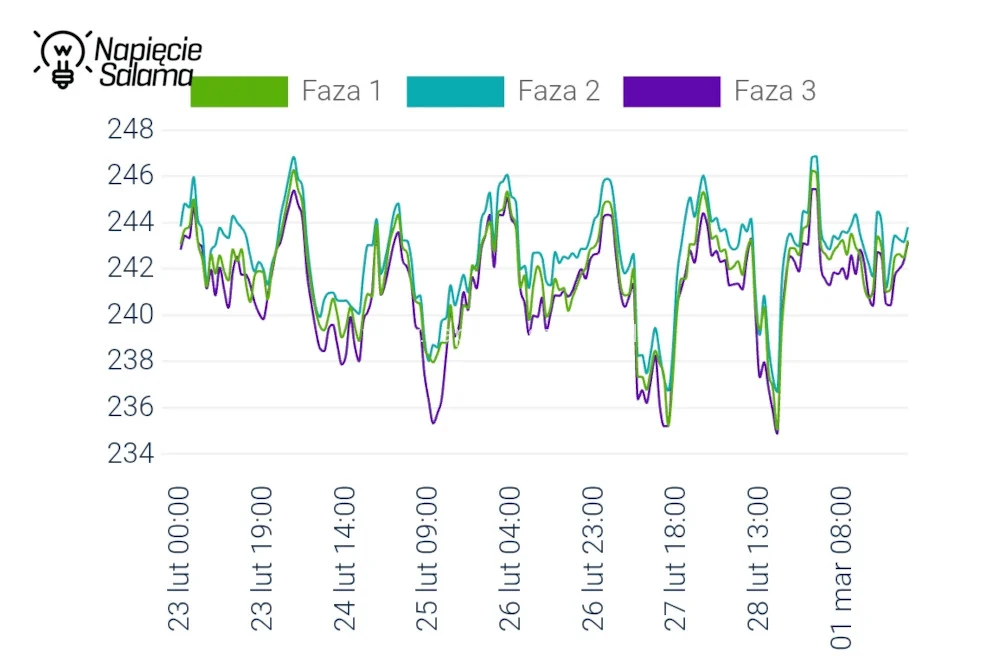

Dla lepszego zobrazowania skali problemu warto przyjrzeć się rzeczywistym przebiegom napięć. Poniższy wykres pochodzi z mojej prywatnej instalacji – i choć akurat u mnie problem krytycznego nadnapięcia nie występuje, to sam charakter pracy sieci (w tym różnice napięć na poszczególnych fazach) idealnie obrazuje omawiane zjawisko.

Analizując dane, widać wyraźnie, że napięcia na poszczególnych fazach w tym samym czasie różnią się (odczyty uśredniane w 5 minutowym okresie czasu przez analizator energyMeter DIN). To niezbity dowód na to, dlaczego wspólne, grupowe sterowanie dla wszystkich trzech faz mija się z celem i drastycznie ogranicza skuteczność automatyki.

Rola przekaźników napięciowych w sterowaniu obciążeniami – podsumowanie

W omawianej strategii przekaźnik napięciowy pełni funkcję autonomicznego elementu decyzyjnego. Jego zadanie ogranicza się do ciągłego monitorowania napięcia w instalacji i bezpośredniego załączania lub wyłączania konkretnego odbiornika (bądź jego kolejnego stopnia) po osiągnięciu przez napięcie zadanych progów.

Kluczową zaletą tego rozwiązania jest jego całkowicie lokalny i autonomiczny charakter. Przekaźnik nie wymaga komunikacji z zewnętrznymi urządzeniami ani integracji z systemami nadrzędnymi, co maksymalnie upraszcza projekt, montaż oraz późniejszą diagnostykę. Ta prostota staje się ogromnym atutem wszędzie tam, gdzie inwestor nie planuje budowy rozbudowanego systemu zarządzania energią. W takich układach aparaty te najlepiej sprawdzają się w parze z odbiornikami o stałym i przewidywalnym poborze mocy, głównie grzałkami w zasobnikach CWU, podgrzewaczach oraz buforach cieplnych.

Ograniczenia automatyki progowej w instalacjach z falownikami PV

Choć prostota sterowania progowego bywa zaletą, niesie ze sobą szereg barier technologicznych, które w dynamicznym środowisku pracy mikroinstalacji PV mocno ograniczają jego skuteczność. Do najważniejszych minusów zaliczamy:

• ślepota energetyczna (praca w oparciu o jeden parametr): przekaźnik napięciowy monitoruje wyłącznie poziom napięcia. Nie posiada informacji o aktualnym wolumenie produkowanej mocy, nie zna kierunku przepływu energii i nie potrafi rozróżnić, czy w danym momencie prąd jest eksportowany do sieci OSD, czy zużywany na potrzeby własne.
• Brak przewidywalności skutków załączenia obciążenia: automatyka progowa działa „po omacku” – przekaźnik napięciowy nie wie, jak głęboki spadek napięcia wywoła dorzucenie kolejnego stopnia kaskady. Co więcej, na samo napięcie w punkcie pomiaru wpływa mnóstwo czynników zewnętrznych, niezależnych od urządzeń domowych: od wahań napięcia w sieci dystrybucyjnej, przez niesymetryczne obciążenie faz u sąsiadów, aż po chwilowe zachmurzenie i spadek produkcji PV.
• Czysto automatyczny charakter działania: układ nie potrafi adaptować się do dynamiki pracy instalacji fotowoltaicznej. Produkcja z PV oraz domowe zużycie zmieniają się w sposób ciągły, tymczasem prosta automatyka reaguje sztywno, dopiero po przekroczeniu wartości granicznej załącza lub wyłącza grzałki. Brak tu jakiejkolwiek analizy trendu, przewidywania kierunku zmian czy dostosowania do tempa przyrostu mocy generowanej przez falownik.

W efekcie, w warunkach szybkozmiennych, przekaźnik napięciowy często pozostaje jedynie narzędziem do gaszenia pożarów, działającym bez szerszego kontekstu energetycznego całego budynku.

Poziom 2 – Dedykowane przekaźniki napięciowe do instalacji PV – wyższy poziom automatyki

Bezpośrednią odpowiedzią rynku aparatury modułowej na ograniczenia klasycznych przekaźników napięciowych (reagujących wyłącznie na wartość chwilową i generujących ryzyko taktowania styczników) stały się 3-fazowe przekaźniki napięciowe, posiadające trzy niezależne wyjścia przekaźnikowe (możliwość sterowania załączaniem obciążenia niezależnie dla każdej fazy) dedykowane do instalacji fotowoltaicznych których sterowanie oparte jest o uśrednioną wartość napięcia. Są to rozwiązania stosunkowo nowe które pojawiły się w ostatnim czasie. Przekaźniki napięciowe do instalacji PV zostały zaprojektowane celowo z myślą o współpracy z algorytmami bezpieczeństwa falowników i normą PN-EN 50549-1.

Logika uśredniania i niezależność fazowa

W przeciwieństwie do standardowych przekaźników napięciowych, dedykowane napięciowe przekaźniki PV nie opierają swojej logiki wyłącznie na natychmiastowym pomiarze wartości chwilowej TRMS. Ich kluczową zaletą jest zaimplementowany algorytm obliczania średniej kroczącej napięcia z okresu 10 minut. Dedykowany do PV przekaźnik napięciowy stale analizuje profil napięciowy sieci i załącza obciążenie dopiero wtedy, gdy wyliczona średnia zbliża się do krytycznej granicy 253 V. Pozwala to na aktywację grzałek w trybie profilaktycznym (automatyka reaguje na realne ryzyko wyłączenia falownika, a nie na sekundowe szpilki napięcia).

Z punktu widzenia poprawnej sztuki elektroinstalatorskiej, kluczową cechą tych wyspecjalizowanych w pracy z PV przekaźników napięciowych jest pełna niezależność pomiarowo-wykonawcza. Przypominam, przekaźniki napięciowe PV mierzą napięcie niezależnie w każdej z trzech faz i posiadają trzy fizycznie odseparowane wyjścia przekaźnikowe. Dzięki temu, w przypadku wystąpienia asymetrii fazowej (np. gdy krytyczne napięcie występuje tylko na fazie L1), przekaźnik załączy grzałkę przypisaną wyłącznie do tej fazy. Fazy L2 i L3 (założyliśmy, że w nich problem wysokiego napięcia nie występuje) pozostają nienaruszone, co chroni inwestora przed nieuzasadnionym poborem energii z sieci tam, gdzie sytuacja napięciowa jest stabilna.

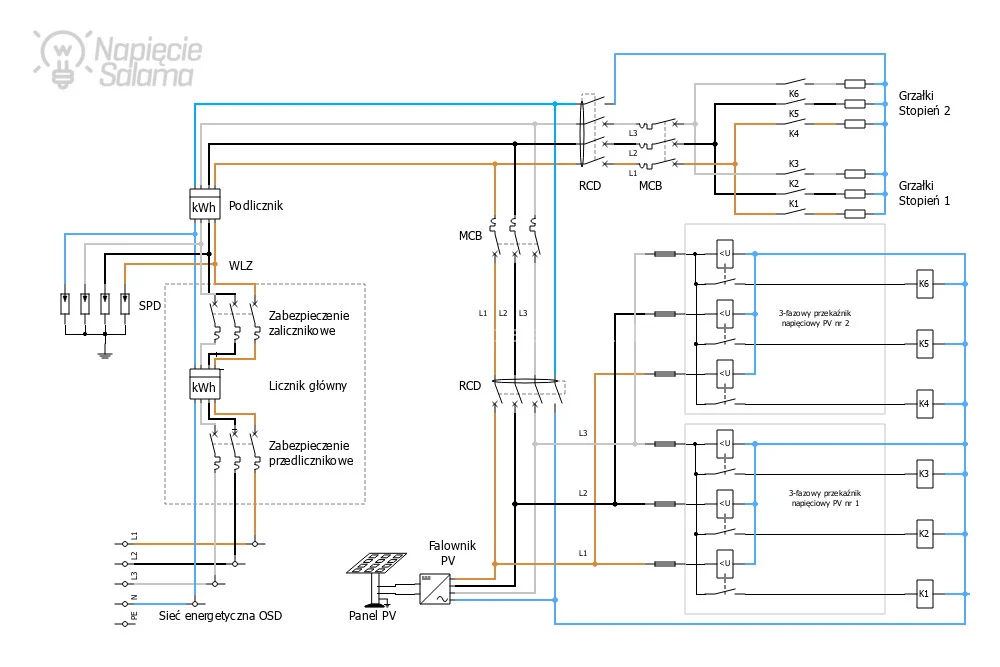

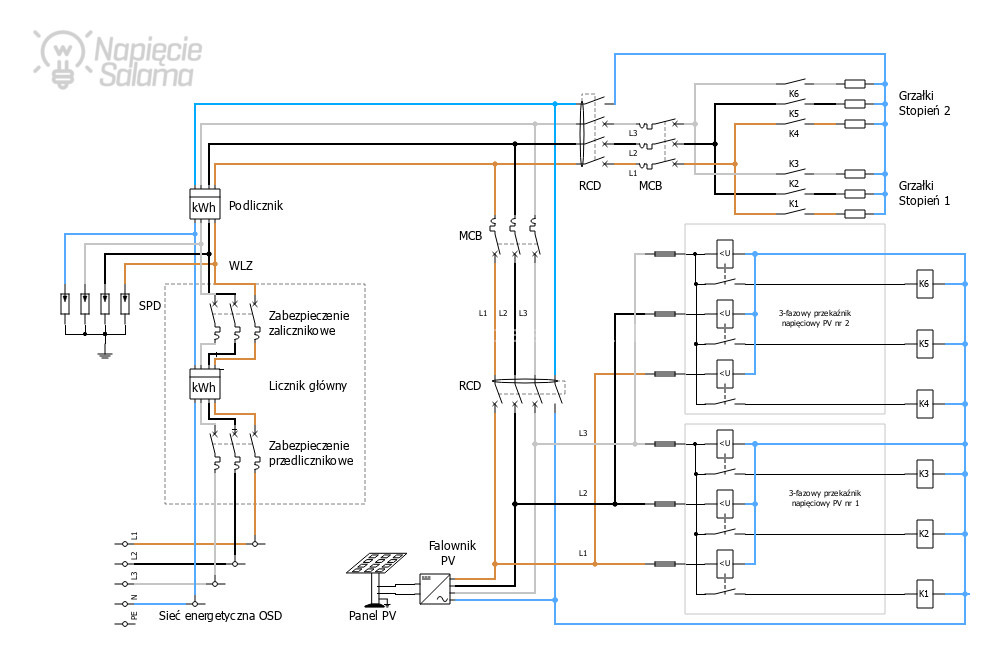

Budowa układów wielostopniowych (kaskadowych)

Pojedynczy, dedykowany napięciowy przekaźnik PV pozwala na realizację jednego poziomu ochrony (np. załączenie pierwszego stopnia kaskady grzałek przy średniej 10-minutowej na poziomie 251 V). Jeżeli specyfika instalacji wymaga wdrożenia bardziej elastycznego, dwu- lub trzystopniowego zarządzania obciążeniem, konieczne jest zastosowanie odpowiednio dwóch lub trzech niezależnych napięciowych przekaźników dedykowanych do PV.

W takim układzie każdy przekaźnik programuje się na inne wartości progowe napięcia (np. pierwszy przekaźnik aktywuje grzałki sekcji „A” przy średniej 250,5 V, a drugi przekaźnik uruchamia sekcję „B” przy 252 V). Pozwala to na płynne, schodkowe dopasowywanie mocy zrzutu do dynamicznie rosnącego napięcia instalacji (ściśle mówiąc w punkcie pomiaru).

Pułapka mieszania technologii: Jeden producent czy przekaźniki różnych producentów?

Projektując wielostopniowy układ kaskadowy oparty na dedykowanych przekaźnikach napięciowych PV, instalatorzy stają przed dylematem: czy budować kolejne stopnie na przekaźnikach napięciowych PV tego samego producenta, czy można zastosować dostępne na rynku rozwiązania różnych marek?

Choć czysto sprzętowo (elektrycznie) połączenie przekaźników napięciowych PV od różnych producentów jest możliwe, to z inżynierskiego punktu widzenia zdecydowanie zaleca się stosowanie rozwiązań jednego producenta w obrębie tej samej instalacji.

Wynika to z faktu, że poszczególni producenci implementują w swoich przekaźnikach napięciowych PV, różne logiki matematyczne i algorytmy filtracji sygnału. Różnice mogą dotyczyć:

• częstotliwości próbkowania sieci i sposobu próbkowania okna 10-minutowego,
• sztywno zaszytych lub odmiennie konfigurowalnych czasów opóźnienia powrotu (histerezy czasowej),
• sposobu traktowania nagłych, chwilowych zapadów lub skoków napięcia wewnątrz okna uśredniania.

Zastosowanie przekaźników od różnych producentów jako stopień 1 i stopień 2 może doprowadzić do sytuacji, w której algorytmy obu przekaźników napięciowych PV zaczną się wzajemnie „rozjeżdżać” decyzyjnie. Może dojść do anomalii, gdzie stopień drugi (teoretycznie nastawiony wyżej) załączy się szybciej niż stopień pierwszy, ponieważ algorytm matematyczny producenta „X” zinterpretował dynamikę zmian sieci szybciej lub w inny sposób niż algorytm producenta „Y”.

Wybór przekaźników napięciowych PV od jednego producenta gwarantuje pełną przewidywalność układu, identyczną reakcję na zjawiska sieciowe i pozwala na precyzyjne, bezpieczne wysterowanie kaskady grzewczej.

Kiedy proste rozwiązania przestają wystarczać?

Automatyka progowa oparta na przekaźnikach napięciowych (tradycyjnych lub dedykowanych do PV) zdaje egzamin, dopóki problem z siecią pojawia się sporadycznie, a instalacja domowa pozostaje technologicznie prosta.

Granica skuteczności tej metody zostaje przekroczona, gdy w najbliższym sąsiedztwie przybywa nowych mikroinstalacji PV, a w samym budynku pojawiają się zaawansowane odbiorniki np.: ładowarki aut elektrycznych, pompy ciepła czy magazyny energii. W tak dynamicznym środowisku proste sterowanie napięciowe staje się wąskim gardłem, i nie dlatego, że jest złe, ale dlatego, że jest całkowicie odizolowane od reszty urządzeń.

Niewydolność układu progowego najczęściej objawia się w trzech momentach:

• Chaos priorytetów: grzałki CWU, magazyn energii i ładowarka EV zaczynają ze sobą konkurować o ten sam zrzut energii, działając bez żadnej koordynacji.
• Przeładowanie rozdzielnicy i logiki: próba okiełznania niestabilnej sieci za pomocą kolejnych stopni kaskady, rozbudowanych histerez i zwłok czasowych drastycznie zwiększa złożoność instalacji. Zamiast prostoty, otrzymujesz trudny w diagnostyce labirynt aparatury.
• Konflikt z komfortem domowników: układ progowy sztywno wymusza załączenie odbiorników wyłącznie na podstawie parametru napięcia, całkowicie ignorując bieżące potrzeby, ograniczenia czasowe czy komfort użytkowników.

To krytyczny moment na przeskok technologiczny. Nie oznacza on jednak budowania sztucznie skomplikowanego systemu. Paradoksalnie, przejście na wyższy poziom automatyki bywa prostsze wdrożeniowo i tańsze w utrzymaniu. Zamiast dokładać kolejne fizyczne aparaty i godzić się na zgniłe kompromisy, tworzysz jedną, spójną logikę zarządzania budynkiem.

Właśnie dlatego w kolejnym rozdziale porzucam sztywne progi napięciowe na rzecz metod opartych o bieżący pomiar energii i dwukierunkową komunikację.

Odcięcie od „ślepych” progów – dlaczego sterowanie napięciowe to za mało?

Przekaźniki napięciowe (klasyczne lub dedykowane do PV) reagują wyłącznie na skutek (wysokie napięcie), przez co są „ślepe” na rzeczywisty bilans mocy oraz kierunek przepływu prądu. W efekcie jeśli w najbliższej okolicy jest dużo instalacji fotowoltaicznych z magazynami energii, które właśnie oddają energię do sieci OSD, Twoja automatyka progowa może załączyć grzałki w czasie zachmurzenia. Przez to zmusza Cię do dokupywania drogiej energii z sieci „energetyki” (w przypadku gdy w Twojej instalacji nie ma produkcji i wysokie napięcie pochodzi z sieci energetycznej). Do tego należy uwzględnić „ciągłe” włączanie i wyłączanie odbiorników (tzw. taktowanie), które drastycznie skraca żywotność elementów łączeniowych. Aby uniknąć podobnych sytuacji, i aby walka z wyłączaniem falownika była ekonomicznie uzasadniona, musimy przejść od progowego reagowania na wskaźnik napięcia do inteligentnego bilansowania mocy w oparciu o pełny „kontekst energetyczny” budynku.

Precyzyjny pomiar i komunikacja jako fundament decyzji

Aby system automatyki mógł podejmować autonomiczne i opłacalne dla inwestora decyzje, musi w czasie rzeczywistym dysponować cyfrową informacją o stanie instalacji. W takiej sytuacji, warstwa sprzętowa odpowiedzialna za udostępnianie danych to fundament logiki optymalizacji autokonsumpcji i ochrony falownika przed wyłączeniem.

Brzmi skomplikowanie, i w jaki sposób otrzymamy potrzebne informacje? Nic prostszego – do tego celu wykorzystamy 3-fazowe liczniki energii z komunikacją np. Modbus, lub analizatory parametrów sieci systemów Smart-Home.

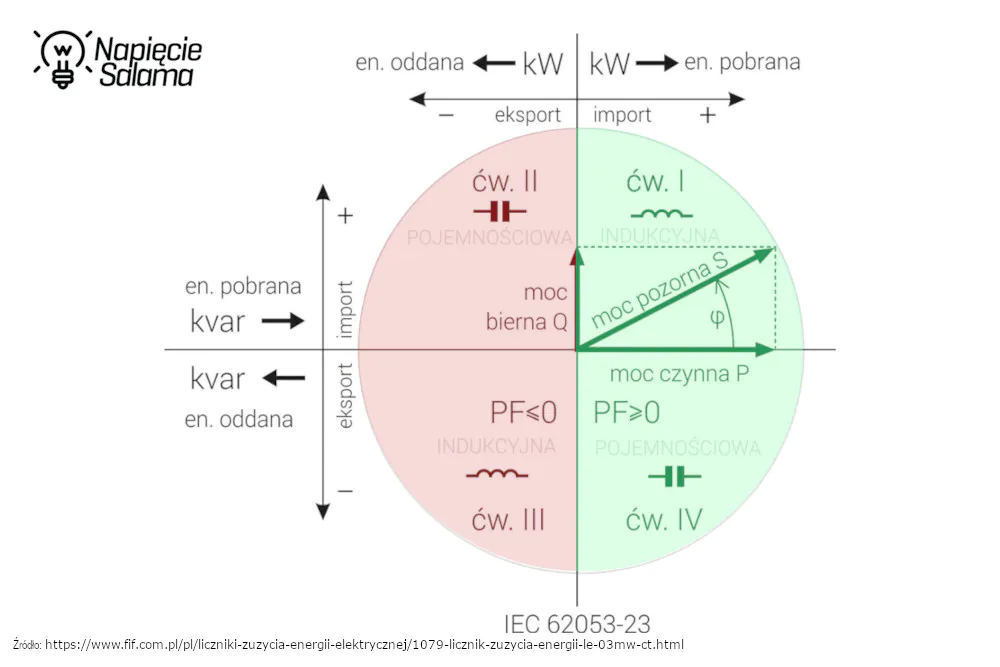

Liczniki dwu- i czterokwadrantowe z komunikacją (Modbus / Ethernet)

Jak wielokrotnie podkreślałem w warunkach dynamicznej pracy fotowoltaiki sam pomiar napięcia to za mało (informuje on jedynie o skutku, nie dając narzędzi do określenia przyczyny problemu). Skuteczna walka z napięciem powyżej 253 V wymaga dwukierunkowego licznika (najlepiej czterokwadrantowego który dostarczy również informacji i pomoże w „walce” nadmiarem z mocy biernej) posiadającego komunikację np. Ethernet lub Modbus. Aby dobrze zrozumieć mechanizm wektorowego podziału energii oraz kierunki jej przepływu (import vs. eksport mocy czynnej i biernej), zapoznaj się z pojęciami opisanymi w artykule: Licznik energii elektrycznej – praktyczny poradnik dla instalatora cz. 1.

Dopiero gdy dzięki danym z licznika energii lub analizatora parametrów sieci system automatyki wie, że w danej sekundzie eksportujemy np. dokładnie 3,4 kW mocy czynnej, może precyzyjnie dociążyć instalację odbiornikiem o adekwatnej mocy. Pozwala to bezpiecznie ograniczyć ilość energii oddawanej do sieci OSD i lokalnie ustabilizować wartość napięcia, eliminując ryzyko wyłączania się falownika a także przypadkowego dokupywania droższej energii z publicznej sieci energetycznej.

Pułapka braku doświadczenia i poszukania oszczędności

Budowanie układów dociążania w oparciu o mało dokładne, i posiadające duży błąd pomiarowy liczniki lub przetworniki analogowe (np. sygnału 0-10 V lub 4-20 mA) to błąd. Dlaczego? Chodzi o ich niską dokładność pozyskiwanych danych. Temat jest rozwinięty w artykule: Co mi daje MID w liczniku prądu?

Należy uwzględnić, że osoby, które rozpoczynają samodzielną pracę z protokołami komunikacji są szczególnie narażone na popełnianie prostych, ale uniemożliwiających komunikacje błędów. Aby ich uniknąć, warto zapoznać się z poradnikiem poruszającym wyzwania w warstwie cyfrowej (w tym z zasadami konfiguracji magistrali, mapowania rejestrów, formatów danych oraz stosowania modułów terminacyjnych i separatorów) który znajdziesz w artykule: Liczniki energii z komunikacją – poradnik dla instalatora cz. 2.

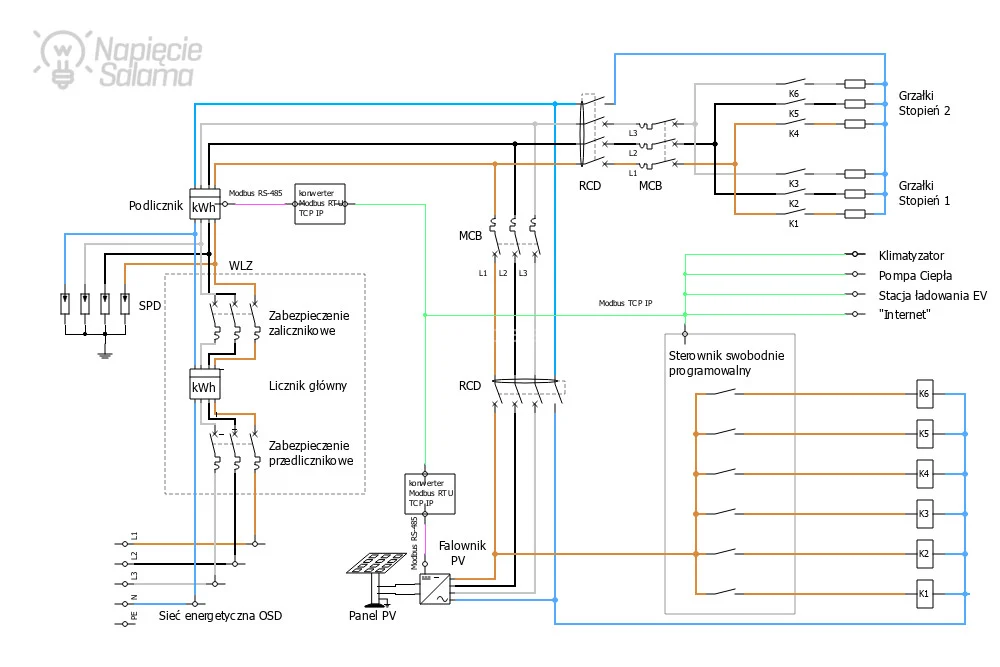

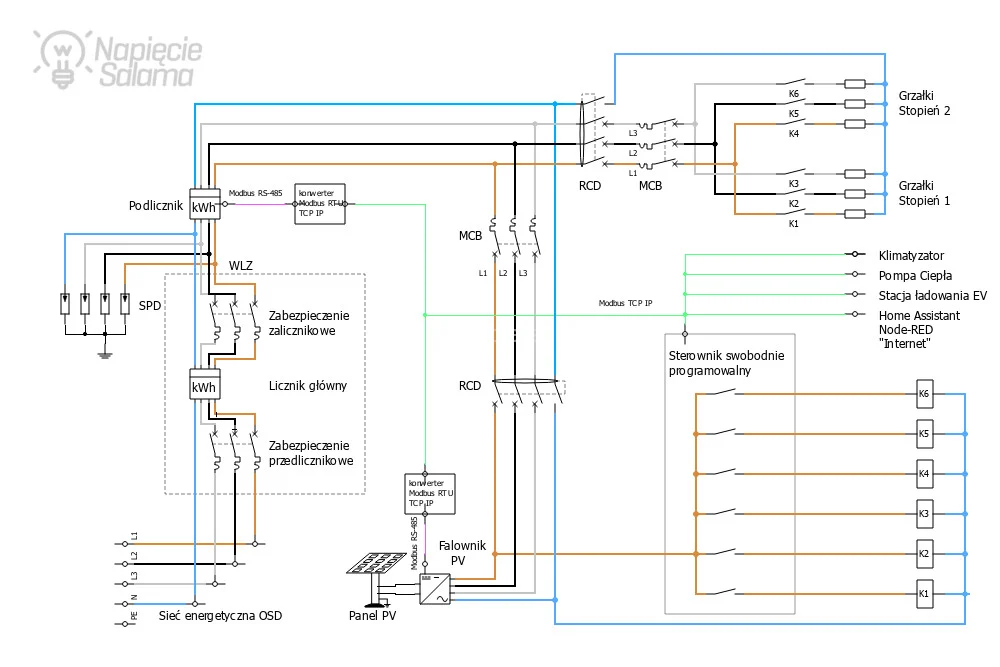

Poziom 3 – Cyfrowa alternatywa: licznik i przekaźnik programowalny zamiast kaskady przekaźników napięciowych

Wdrażanie wielostopniowej automatyki progowej (opisanej w Poziomie 1 i 2) za pomocą przekaźników napięciowych może szybko sprowadzić nas na ziemię i pokazać jak małą (za małą) mamy rozdzielnicę. Każdy kolejny stopień dociążenia instalacji wymaga zakupu osobnego przekaźnika napięciowego, stycznika lub przekaźnika, dodatkowego okablowania co dodatkowo zabiera miejsce w rozdzielnicy (z tym najczęściej jest spory problem).

Optymalną i bezkosztową w rozbudowie alternatywą jest rozdzielenie funkcji pomiarowej od wykonawczej przy użyciu licznika z komunikacją oraz przekaźnika programowalnego (np. sterownika PLC). Warunkiem koniecznym dla działania układu jest zgodność protokołów obu urządzeń – w przeciwnym razie układ będzie wymagał zastosowania dodatkowego konwertera (np. Modbus RTU / Modbus TCP).

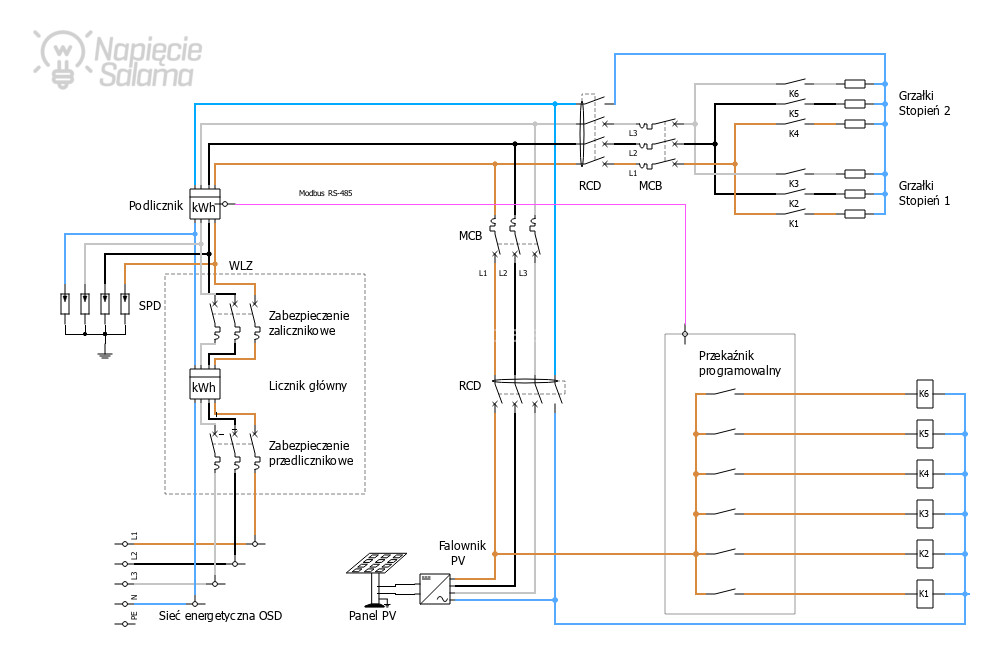

W takim układzie fizyczny pomiar napięcia oraz prądu realizowany jest centralnie przez licznik energii, który drogą cyfrową przekazuje aktualne dane pomiarowe do przekaźnika programowalnego. To algorytm i program, jaki zostanie zaimplementowany w pamięci przekaźnika, decyduje o tym, czy automatyka będzie reagować na chwilowe wartości napięcia, czy na wartości uśrednione w czasie – od tego momentu (we wszystkich dalej omawianych rozwiązaniach) sposób i logika obrony falownika zależą już wyłącznie od naszej decyzji i potrzeb danej instalacji.

Dalej wszystko staje się proste. To program wgrany do PLC decyduje, kiedy i które wyjścia (np. styczniki grzałek) należy załączyć.

Główną zaletą tego podejścia jest elastyczność konfiguracji. Zmiana wartości progów napięciowych, czasów zwłoki czy nawet dołożenie kolejnego stopnia dociążenia odbywa się wyłącznie w oprogramowaniu (bez konieczności dokupowania nowych aparatów pomiarowych).

A same grzałki? Zasada doboru ich mocy była już omawiana wiec nie będę tu i w kolejnych rozwiązaniach powielał opisanych na początku poradnika zagadnień.

Ograniczenia sprzętowe

Należy jednak pamiętać o ograniczeniach sprzętowych: rozbudowa o kolejny próg obciążenia (np. nową grzałkę) wymaga fizycznego montażu tego odbiornika oraz dedykowanego stycznika lub przekaźnika, a sam przekaźnik PLC musi dysponować wolnym wyjściem przekaźnikowym (w przeciwnym razie konieczna będzie jego rozbudowa o moduł rozszerzeń wyjść).

Wymóg algorytmu bilansowania (Algebraiczne vs Wektorowe)

Projektując lub konfigurując automatykę Poziomu 3, nie można zapomnieć o sposobie, w jaki Operator Sieci Dystrybucyjnej (OSD) rozlicza energię międzyfazową. W Polsce liczniki rozliczeniowe mają obowiązek stosować bilansowanie algebraiczne (zgodne z zasadą wektorową – zasadą Ferrarisa). Oznacza to, że licznik energii w danej sekundzie sumuje moce ze wszystkich trzech faz i dopiero wynik netto decyduje, czy w danej chwili pobieramy, czy oddajemy energię do sieci.

Co to oznacza dla automatyki?

System zarządzania energią (np. sterownik swobodnie programowalny, EMS, Home Assistant) musi przetwarzać dane z licznika lub analizatora parametrów sieci w ten sam sposób. Jeśli na fazie L1 mamy nadwyżkę i 2 kW oddajemy do sieci, a na L2 i L3 pobór po 1 kW, bilans międzyfazowy wynosi zero. Wtedy załączanie dodatkowej grzałki na fazie L1 doprowadzi do sztucznego generowania poboru, za który zapłacimy. Automatyka musi więc sterować elementami grzejnymi w oparciu o wypadkowy bilans trzech faz, a nie tylko lokalne przekroczenia napięcia na pojedynczej fazie, aby optymalizacja techniczna nie generowała strat finansowych. Warto o tym pamiętać, ponieważ nie będę powielał tej informacji w kolejnych wariantach niżej omawianych sposobów sterowania.

Programowanie przekaźników PLC i sterowników swobodnie programowalnych – obalam największą obawę instalatorów!

Spora część elektryków rezygnuje z rozwiązań opartych na sterownikach PLC ze strachu przed koniecznością ich programowania. Zupełnie niepotrzebnie – nikt nie musi znać się na wszystkim. Rolą profesjonalnego instalatora jest prawidłowe dobranie przekrojów żył kabli, montaż zabezpieczeń, poprawne podłączenie licznika, sterownika PLC, styczników oraz fizycznych odbiorników energii.

Tworzenie zaawansowanych algorytmów oraz programowanie sterowników warto oddelegować na zewnątrz. Na rynku działa wielu wyspecjalizowanych automatyków, dla których napisanie aplikacji realizującej sekwencyjne czy kaskadowe załączanie wyjść cyfrowych to chleb powszedni. Jeśli z kolei szukasz rozwiązania bardziej budżetowego, doskonałym adresem są studenci wyższych szkół technicznych na kierunkach takich jak Automatyka i Robotyka czy Mechatronika – dla nich wdrożenie takiej logiki sterowania w rzeczywistym obiekcie to świetna okazja do praktycznej komercjalizacji wiedzy oraz zbudowania portfolio za bardzo rozsądne pieniądze.

W takim modelu współpracy rola elektroinstalatora ulega kluczowej zmianie. Zamiast ślęczeć nad linijkami kodu, instalator ma za zadanie precyzyjnie opracować tzw. algorytm funkcjonalny – brzmi skomplikowanie? To nic trudnego – to po prostu opisana zasada działania. Zadaniem instalatora jest opisać logikę biznesową całego układu. Musi rzetelnie opisać inżynierskie zasady, według których ma działać cała automatyka: określić dokładne progi napięciowe, czasy zwłoki, priorytety kaskady oraz podać, w jakich warunkach konkretne wyjście programowanego sterownika (a w konsekwencji dany stopień grzałki) ma się załączyć lub wyłączać.

Mając tak przygotowane wytyczne, oprogramowanie samego sterownika bezpiecznie zostawia się specjalistom. Jak wspomniałem wcześniej, nowoczesna teleinformatyka pozwala na pełną niezależność geograficzną. Instalator wykonuje fizyczny montaż aparatury i okablowania na obiekcie, a automatyk z dowolnego miejsca, poprzez zabezpieczone połączenie zdalne z pomocą np. programu AnyDesk, wgrywa program, konfiguruje parametry i uruchamia system. Dzięki temu eliminujemy barierę technologiczną, a instalacja zyskuje najwyższy, profesjonalny standard działania.

Czy są inne, lepsze sposoby przeciwdziałania wyłączaniu się falowników PV z powodu zbyt wysokiego napięcia?

Tak, są inne sposoby które omówię w dalszej części tego materiału. Opisany powyżej układ z licznikiem i przekaźnikiem PLC to nowoczesna, cyfrowa ewolucja systemu progowego, która pozwala na dokładniejsze zarządzanie kaskadą obciążeń rezystancyjnych. Czas jednak wejść na wyższy poziom zaawansowania (Poziom 4), w którym przekaźnik PLC lub sterownik swobodnie programowalny (urządzenie o szerszych możliwościach integracyjnych, wyposażone w zaawansowany system operacyjny i uniwersalne porty sieciowe) przestaje ograniczać się do zwykłego załączania styczników grzałek. Wykorzystując cyfrowe protokoły transmisji, sterownik może bezpośrednio komunikować się i zarządzać pracą złożonych urządzeń budynkowych, takich jak pompy ciepła, klimatyzatory, ładowarki samochodów elektrycznych (EV) czy magazyny energii.

Taki nadrzędny sposób sterowania jest prosty i niezwykle efektywny, o ile urządzenia posiadają otwarte protokoły komunikacyjne, które nasz sterownik potrafi obsłużyć. Realizacja tego systemu tylko pozornie wydaje się trudna, ponieważ jak już wspomniałem instalator nie musi robić wszystkiego sam. Jego zadaniem jest poprawne spięcie urządzeń według schematu i opisanie algorytmu działania (co i kiedy ma się załączyć), natomiast samo oprogramowanie sterownika (podobnie jak w poprzednim wariancie) warto oddelegować zewnętrznemu automatykowi.

Poziom 4 – Licznik energii połączony ze sterownikiem swobodnie programowalnym – przemysłowy standard i maksymalna kontrola

Wprowadzenie do instalacji dedykowanego, swobodnie programowalnego sterownika współpracującego z cyfrowym licznikiem energii to wejście na najwyższy możliwy poziom automatyki. Rozwiązania tej klasy, znane z najbardziej odpowiedzialnych procesów przemysłowych, przenoszą zarządzanie profilami napięciowymi i energetycznymi budynku w zupełnie nowy wymiar technologiczny.

Ogromne możliwości integracji i wieloprotokołowość

Główną zaletą zaawansowanych swobodnie programowalnych sterowników jest ich gigantyczny potencjał integracyjny. Układ nie jest już ograniczony do prostego sterowania kilkoma grzałkami. Dzięki obsłudze różnorodnych protokołów komunikacyjnych (takich jak Modbus RTU/TCP, Profinet, CAN, czy BACnet), sterownik staje się nadrzędnym mózgiem całego budynku. W oparciu dane z licznika lub liczników energii oraz zaawansowane algorytmy matematyczne, system może w sposób płynny i skoordynowany zarządzać pracą wielu zaawansowanych odbiorników jednocześnie.

W takim układzie automatyka może bezpośrednio:

• modulować mocą pompy ciepła lub zmieniać jej punkty pracy (np. wymuszać nagrzewanie zasobnika CWU lub bufora CO za pomocą sygnałów analogowych lub komend cyfrowych),
• uruchamiać i regulować wydajność systemów klimatyzacji oraz rekuperacji, dociążając sieć w momentach krytycznych skoków napięcia,
• dynamicznie sterować mocą ładowania samochodów elektrycznych (EVSE), dopasowując prąd ładowania do aktualnej nadwyżki generowanej przez fotowoltaikę,
• komunikować się bezpośrednio z falownikiem PV oraz magazynem energii, wymuszając np. natychmiastowe ładowanie akumulatorów pełną mocą lub (w ostateczności) precyzyjnie dławiąc produkcję do dokładnie takiej wartości, jaka jest w stanie utrzymać napięcie sieci poniżej limitu 253 V.

A co najważniejsze, automatyka w takim wykonaniu jest w stanie na bieżąco sprawdzać jak załączenie odbiornika typu klimatyzator lub pompa ciepła wpływa na obniżenie napięcia. Co więcej, algorytmy mogą z wyprzedzeniem podejmować pewne działania np. widząc, że temperatura zasobnika CWU za kilka sekund zostanie osiągnięta, system może z niewielkim wyprzedzeniem uruchomić klimatyzator (a nawet na podstawie panującej temperatury może przewidzieć z jaką mocą będzie pracował), przez co utrzyma właściwe dociążenie całej instalacji.

Możliwości sterowników swobodnie programowalnych są oczywiście dużo większe, a ja przytoczyłem tu tylko kilka przykładów których celem jest pokazanie możliwości i które zainteresowana osoba dostosuje do swoich wymagań.



Jakie są wady stosowania sterowników swobodnie programowalnych?

Nie ma rzeczy bez wad. W tym przypadku do wad musimy zaliczyć: koszty sprzętowe i licencje. Pomimo bezdyskusyjnych zalet technicznych i bezkompromisowej stabilności działania, rozwiązanie to posiada istotne wady, które sprawiają, że rzadko staje się ono standardowym wyborem w typowych budynkach jednorodzinnych.

Niestety w tym rozwiązaniu największą barierą jest próg finansowy. Zakup sterownika swobodnie programowalnego, dedykowanych modułów wejść/wyjść (zarówno cyfrowych, jak i modułów analogowych do sterowania grzałkami i pomiarów temperatur), a także odpowiednich modułów komunikacyjnych generuje (jak na warunki domowe) ogromne koszty sprzętowe. Co więcej, w świecie profesjonalnych sterowników swobodnie programowalnych wydatek nie kończy się na samym sprzęcie. Bardzo często konieczne jest wykupienie dedykowanych licencji na użytkowanie konkretnych protokołów komunikacyjnych, bibliotek programistycznych czy oprogramowania inżynierskiego, co drastycznie podnosi finalny budżet inwestycji.

Czy zatem stosowanie sterowników swobodnie programowalnych to przerost formy nad treścią?

Nie, ale nie jest to rozwiązanie które można polecić do każdej instalacji. Systemy oparte na swobodnie programowalnych sterownikach dają unikalną możliwość tworzenia zaawansowanych systemów wizualizacji i nadzoru klasy SCADA oraz integracji z dedykowanymi, dotykowymi panelami operatora HMI za pomocą których łatwo możemy zmieniać np. progi napięciowe, aktywować różne scenariusze pracy układu lub po prostu odczytywać informacje statystyczne albo powiadomienia o pojawiających się alarmach.

Choć dla inżyniera lub zaawansowanego pasjonata technologii możliwość śledzenia na żywo różnych parametrów, wykresów napięcia, stanów kaskady grzewczej, ilości cykli załączeń grzałek, lub czasu ich pracy, a także przepływów energii na profesjonalnym panelu jest fascynująca, to dla większości standardowych użytkowników końcowych (za względu na koszty), będzie to klasyczny przerost formy nad treścią. Przeciętny inwestor oczekuje systemu bezobsługowego, w którym automatyka ma skutecznie działać w tle, chronić urządzenia i chronić falownik PV przed wyłączeniem, nie wymagając od domowników codziennej analizy przemysłowych interfejsów graficznych.

Warto jednak pamiętać o istnieniu tej ścieżki. Jako profesjonalni instalatorzy musimy znać pełne spektrum możliwości rynkowych (od prostych przekaźników napięciowych, po systemy przemysłowe), aby móc dobrać rozwiązanie idealnie skrojone pod budżet, oczekiwania oraz specyfikę techniczną danego obiektu.

Co dalej? Czy kolejne rozwiązania będą tylko droższe?

Alternatywą dla drogich, przemysłowych sterowników swobodnie programowalnych jest całkowita rezygnacja z klasycznej aparatury sterującej przy jednoczesnym pozostawieniu cyfrowego licznika energii jako głównego źródła danych. Jak się okazuje, eliminacja fizycznego sterownika z rozdzielnicy wcale nie musi oznaczać ograniczenia możliwości integracyjnych – wręcz przeciwnie, otwiera drzwi do niezwykle elastycznego świata systemów zarządzania budynkiem, które potrafią zdziałać dokładnie to samo, a nawet więcej, za ułamek tej ceny.

Poziom 5 – Home Assistant i Node-RED jako cyfrowe centrum dowodzenia

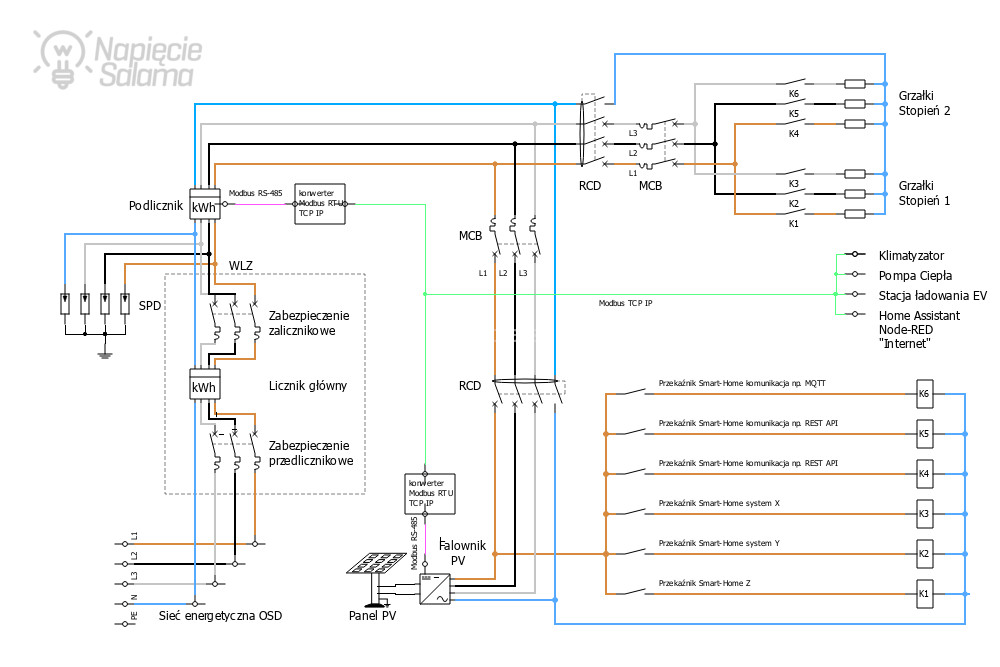

Mowa tutaj o wdrożeniu ekosystemu opartego na platformach open-source, takich jak Home Assistant (HA) oraz Node-RED. Przeniesienie środka ciężkości z przemysłowego sterownika na elastyczne oprogramowanie całkowicie zmienia reguły gry w automatyce budynkowej.

Główną zaletą Home Assistant jest potężna baza ponad 2700 oficjalnych integracji oraz tysiące rozszerzeń społecznościowych. Jeśli licznik energii obsługuje protokół np. Modbus, a pompa ciepła, klimatyzator, ładowarka EV czy falownik udostępniają API, REST API lub MQTT, to Home Assistant pozwala na odczyt ich parametrów i bezpośrednie sterowanie (nawet jeśli dane urządzenie nie ma oficjalnej integracji z HA).

Dzięki temu można całkowicie zrezygnować z zakupu fizycznego przekaźnika PLC lub sterownika swobodnie programowalnego, zyskując znacznie większe możliwości zarządzania urządzeniami IoT w budynku.

To właśnie w tym bezpłatnym oprogramowaniu można bez przeszkód zaimplementować zaawansowane logiki opisane we wszystkich powyższych rozwiązaniach (od prostego sterowania progowego, przez algorytmy uśredniania 10-minutowego, aż po wielostopniowe, dynamiczne kaskady obciążeń).

Nie będę w tym materiale szczegółowo opisywał samego Home Assistant czy Node-RED, ponieważ w Internecie działa ogromna, niezwykle aktywna społeczność zrzeszająca pasjonatów tych platform, a liczba dostępnych, darmowych poradników, filmów instruktażowych i gotowych schematów jest wręcz gigantyczna. Nie ma zatem sensu powielać tych informacji w tym artykule (podstawy tej wiedzy znajdziesz w artykułach: Dlaczego warto stosować REST API i MQTT w instalacjach Smart Home – poradnik cz. 1 i Czy MQTT naprawdę daje przewagę w Smart Home – poradnik cz. 2). Zamiast tego skupimy się na tym, jak z punktu widzenia instalatora wyglądają realne korzyści oraz ryzyka techniczne związane z wyborem tej ścieżki.

Taka migracja (z fizycznych sterowników do bezpłatnego oprogramowania) znacznie obniża koszt sprzętowy inwestycji, jednak niesie ze sobą określone opisane poniżej ryzyko techniczne. Mówiąc wprost to dobre i działające rozwiązanie, ale okresowo np. po aktualizacji potrafi przestać działać. W związku z tym inwestor musi być świadomy, że to rozwiązanie raczej jest dedykowane hobbystom mającym zacięcie programistyczne, którzy po fizycznym podłączeniu automatyki przez instalatora we własnym zakresie są w stanie dokonywać niezbędnych korekt w oprogramowaniu.

Dla inwestorów oczekujących działającej niezawodnie automatyki z gwarancją stabilności aktualizacji i pełnym wsparciem technicznym, alternatywą są komercyjne, międzynarodowe platformy IoT i automatyki budynkowej, takie jak openHAB (w wersji komercyjnej / wspieranej przez fundację), Jeedom, Tridium Niagara czy iRidium mobile lub opisane w poziomie 4 sterowniki swobodnie programowalne.

Ryzyka open-source i problem „breaking changes”

Chcę podkreślić, że budowanie systemu obniżania napięcia w oparciu o bezpłatne rozwiązania typu Home Assistant czy Node-RED niesie ze sobą ryzyko, o którym wiele osób zapomina – mam na myśli brak gwarancji ciągłości działania. Systemy open-source rozwijają się dynamicznie, ale aktualizacje (zalecane chociażby ze względu na poprawę luk bezpieczeństwa) potrafią z dnia na dzień wprowadzić tzw. breaking changes – rozumiany jako zmiany w kodzie lub architekturze encji, które bez ostrzeżenia unieruchomią Twoje automatyzacje lub integrację z falownikiem, albo licznikiem smart metter.

Jeśli w upalny, czerwcowy dzień system się zawiesi lub po automatycznej aktualizacji straci komunikację z modułem MQTT, albo REST API, napięcie w sieci wzrośnie, falownik się wyłączy, a Ty „stracisz produkcję”. Co gorsza, jeśli automatyzacja „zawiesi się” w stanie załączenia grzałki, możesz doprowadzić do przegrzania zasobnika, polegając wyłącznie na jego awaryjnym termostacie jako ostatniej linii obrony. Czy to oznacza, że automatyka oparta o Home Assistant lub Node-RED jest zła i awaryjna? Nie, ale jak każde rozwiązanie ma również słabsze strony, które należy znać zanim podejmie się decyzje o jej wdrożeniu.

Złota zasada inżynierska w automatyce domowej.

System nadrzędny np. Home Assistant lub Node-RED może, a w wielu przypadkach nawet powinien optymalizować pracę układu, ale logika bezpieczeństwa musi być niezależna sprzętowo. Oznacza to, że elementy wykonawcze (np. przekaźniki, styczniki) muszą mieć fizyczne, niezależne zabezpieczenia termiczne i zwarciowe a także przed przegrzaniem np. zasobnika CWU, a w przypadku utraty sygnału z centrali (tzw. Heartbeat / Watchdog – w naszym przypadku rolę centrali pełni Home Assistant lub Node-RED) powinny automatycznie przechodzić w stan bezpieczny (wyłączony).

Dopiero mając świadomość tych ograniczeń i zabezpieczając układ od strony sprzętowej, możemy przejść o krok wyżej. Gdy automatyzacja domowa przestaje być tylko zbiorem prostych reguł „włącz/wyłącz”, a staje się kompletnym, autonomicznym systemem bilansowania budynku, wkraczamy na kolejny etap wtajemniczenia.

Poziom 6 – Hybryda idealna – automatyka sprzętowa jako fundament bezpieczeństwa i Home Assistant i/lub Node-RED jako wspomagające centrum dowodzenia

Doszliśmy do ostatniego, najbardziej zaawansowanego i jednocześnie najbezpieczniejszego poziomu konfiguracji automatyki zabezpieczającej falownik fotowoltaiczny przed wyłączeniem na skutek zbyt wysokiego napięcia. Jest to układ hybrydowy, który łączy bezkompromisową niezawodność przemysłowych sterowników montowanych w rozdzielnicy z elastycznością i ogromnymi możliwościami integracyjnymi systemów open-source, takich jak Home Assistant czy Node-RED.

W tym modelu fizyczny licznik energii przekazuje dane bezpośrednio do przekaźników programowalnych (PLC) lub mających znacznie większe możliwości sterowników swobodnie programowalnych. To one pełnią funkcję „głównego źródła dowodzenia” i realizują podstawową, krytyczną logikę ochrony falownika PV. Z kolei Home Assistant lub Node-RED działa jako warstwa pomocnicza, odpowiada za zaawansowane scenariusze, komunikację z rozproszonymi urządzeniami IoT (pompą ciepła, ładowarką EV, klimatyzacją) oraz przejrzystą wizualizację dla użytkownika którą można zobaczyć na ekranie komputera lub smartfona.

Autonomia i pełne bezpieczeństwo w przypadku awarii

Największą zaletą takiego podziału ról jest całkowite uniezależnienie stabilności instalacji elektrycznej od kaprysów sieci IT, aktualizacji oprogramowania czy chwilowego zawieszenia serwera Home Assistant.

Zarówno przekaźnik programowalny, jak i zaawansowany sterownik swobodnie programowalny można ustawić w taki sposób, aby stale monitorowały obecność i poprawność komunikacji z systemem np. Home Assistant. Jeśli z jakiegokolwiek powodu połączenie z serwerem HA zostanie zerwane, automatyka sprzętowa natychmiast to wykryje i podejmie zaprogramowane np. dwutorowe działania np.:

• Autonomiczne powiadomienie użytkownika – sterownik może samodzielnie, z pominięciem Home Assistant, poinformować właściciela o problemie z komunikacją. W zależności od konfiguracji i stopnia zaawansowania sprzętu może to zrobić na różne sposoby – od załączenia dedykowanej kontrolki ostrzegawczej na elewacji rozdzielnicy, przez wygenerowanie odpowiedniego komunikatu na lokalnym panelu HMI lub wbudowanym wyświetlaczu, aż po wysłanie bezpośredniej wiadomości e-mail lub SMS za pomocą dedykowanego modułu komunikacyjnego.
• Bezpieczny scenariusz awaryjny – sterownik w rozdzielnicy nie przerywa pracy. Przełącza się w tryb autonomiczny i realizuje zakodowany w swojej pamięci scenariusz bazowy z pominięciem części za którą odpowiadał np. Node-RED. Oznacza to, że nadal odczytuje parametry z fizycznego licznika i w razie przekroczenia napięcia np. 253 V samodzielnie, za pomocą styków (z pomocą styczników lub przekaźników) uruchamia kaskadę grzałek lub inne bezpośrednio podpięte obciążenia (w tym podpięte również za pomocą protokołów komunikacyjnych).

Dlaczego to jest najlepsze rozwiązanie? W ten sposób eliminujemy największą wadę systemów czysto programistycznych, jaką jest ryzyko braku reakcji w krytycznym momencie z powodu problemów np. z siecią Wi-Fi czy systemem operacyjnym minikomputera. Cała podstawowa, inżynierska obrona falownika PV opiera się na „twardym”, niezawodnym sprzęcie, który jest odporny na błędy typu „breaking changes” związane z aktualizacjami.

Jednocześnie nie tracimy nic z zalet Smart Home – dopóki komunikacja działa poprawnie, Home Assistant optymalizuje zużycie energii, zarządza zaawansowaną automatyką budynkową i dba o to, by każda wyprodukowana kilowatogodzina została wykorzystana tam, gdzie akurat jest najbardziej potrzebna. To bezkompromisowe połączenie klasycznej szkoły elektryki z nowoczesnym światem IoT.

Czy to już koniec możliwości?

Nie – dodatkowo (czego nie będę tu osobno rozwijał) zamiast przekaźników programowalnych PLC lub sterowników swobodnie programowalnych można w niektórych zastosowaniach wykorzystać mikrokomputery, takie jak Raspberry Pi czy Arduino. Rozwiązania te oferują bardzo duże możliwości i pod względem funkcjonalnym mogą działać analogicznie do systemów z poziomu 5 i 6, jednak nie są urządzeniami przemysłowymi i wymagają świadomego podejścia do ich doboru oraz zabezpieczenia.

Co dalej? Wszystkie omówione do tej pory poziomy automatyki skupiały się na walce o utrzymanie falownika PV w sieci poprzez sztuczne dociążanie instalacji lub cyfrową redukcję mocy (ten temat jeszcze szerzej opiszę). Istnieje jednak jeszcze jedno, niezwykle innowacyjne podejście, które nie stanowi osobnego, niezależnego scenariusza dla każdej instalacji, ale jest ciekawą alternatywą dla właścicieli falowników hybrydowych współpracujących z magazynem energii. W sytuacji, gdy publiczna sieć energetyczna jest drastycznie przepełniona (ma bardzo wysokie napięcie), a domowe bufory ciepła zostały już maksymalnie nagrzane, zamiast bezczynnie czekać na wyłączenie falownika PV, możemy przejąć pełną kontrolę nad sytuacją i tymczasowo… odciąć się od „energetyki”.

Poziom 7 – (Scenariusz alternatywny) – Praca wyspowa zamiast straty produkcji. Czasowe odłączenie od sieci OSD – bilans ekonomiczny i techniczny

Wyobraźmy sobie sytuację krytyczną: jest środek słonecznego dnia, napięcie w publicznej sieci energetycznej zasilającej nasz budynek z powodu masowej generacji z instalacji PV u sąsiadów stabilnie dobija do 253 V, a wszystkie nasze domowe odbiorniki oraz kaskady grzałek sterowane przez wcześniej omawiane układy osiągnęły już maksymalne nastawy termiczne i nie są w stanie przyjąć ani wata więcej. W klasycznym układzie on-grid oznacza to jedno – falownik PV za chwilę przekroczy normatywne parametry i wyłączy się awaryjnie, przechodząc w tryb oczekiwania na spadek napięcia. Co to oznacza? Tylko tyle, że mimo pięknego słońca nie będziesz korzystał z własnego darmowego prądu a całą potrzebną energię elektryczną kupisz od „energetyki”.

Masz rację – przecież to się nie opłaca!

Z technicznego i ekonomicznego punktu widzenia o wiele bardziej opłacalnym krokiem jest wówczas świadome, kontrolowane i całkowicie bezpieczne wymuszenie odłączenie budynku od publicznej sieci zasilającej i przejście instalacji w tryb pracy wyspowej (off-grid).

Analiza zysków i strat jasno pokazuje sens takiego rozwiązania. Pozostając w sieci, która zaraz wyłączy nasz falownik PV, tracimy „wszystko”. Z kolei odcinając się na chwilę od operatora, tracimy jedynie mikroskopijny, wręcz groszowy przychód z eksportu energii, który i tak w warunkach ujemnych cen energii lub skrajnego przewoltowania sieci jest iluzoryczny (dotyczy instalacji które są rozliczane w net meteringu lub taryfach dynamicznych).

Co zyskujemy w zamian? Pełną ciągłość lokalnej produkcji. Falownik hybrydowy natychmiast dopasowuje generację z własnych paneli PV do rzeczywistego zapotrzebowania budynku, a każdą nadwyżkę (o ile jest taka możliwość) kieruje do ładowania własnego magazynu energii. Najważniejszy zysk finansowy pojawia się jednak wieczorem. Dzięki temu, że w ciągu dnia wyprodukowaliśmy i zgromadziliśmy prąd w własnych akumulatorach (zamiast zaliczyć wyłączenie falownika co spowoduje że magazyn energii się nie naładuje), całkowicie unikamy konieczności zakupu drogiej energii z sieci energetycznej w szczycie wieczornym.

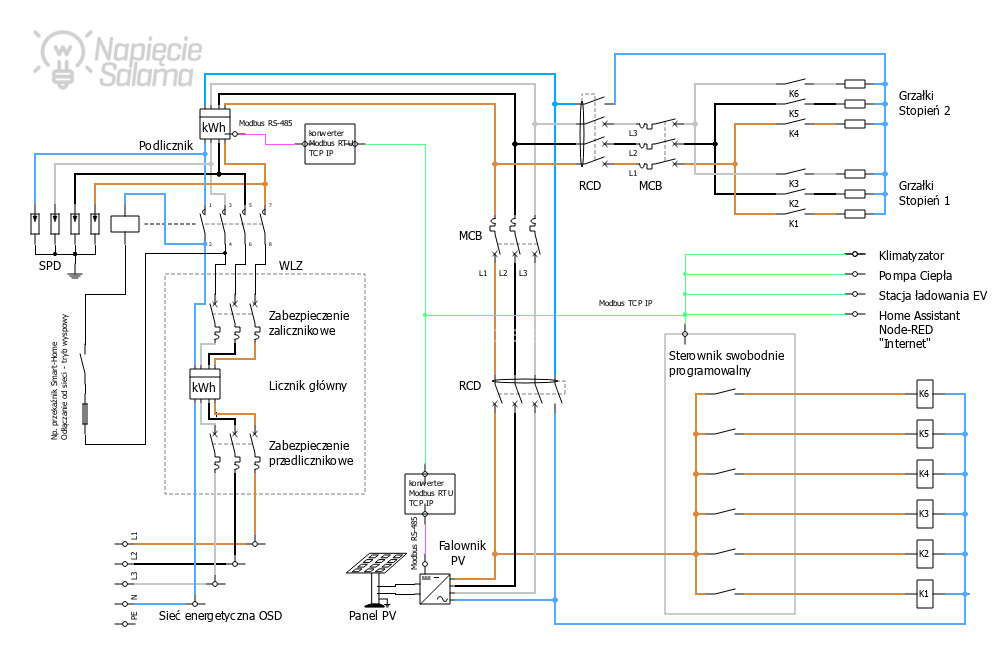

Odłączenie budynku od sieci zasilającej – wymagania sprzętowe i architektura układu SZR

Wdrożenie tego scenariusza w praktyce stawia jednak bardzo wysokie wymagania przed infrastrukturą elektryczną budynku. Przede wszystkim cała architektura musi opierać się na falowniku hybrydowym, który posiada funkcję zasilania awaryjnego o odpowiedniej wydajności prądowej, zdolnej udźwignąć prądy rozruchowe domowych urządzeń, oraz charakteryzuje się krótkim czasem przełączania (najlepiej poniżej 10-20 ms). Jeśli czasy przełączania będą dłuższe to nic się nie stanie 😉 po prostu w budynku na krótką chwilę nastąpi zanik zasilania. Aby tego uniknąć decydując się na ten scenariusz należy wrażliwe urządzenia lub całe obwody zabezpieczyć odpowiednio dobranym UPS-em. Temat rozwinąłem w artykule: Blackout, czyli jak przygotować się na brak prądu? PORADNIK

W przypadku odłączania budynku od sieci energetycznej, kluczowym elementem wykonawczym staje się automatyka Samoczynnego Załączania Rezerwy (SZR). Układ ten, sterowany nadrzędnie przez nasz przekaźnik programowalny lub sterownik swobodnie programowalny, lub oprogramowanie Node-RED, albo Home Assistant musi fizycznie i galwanicznie odizolować instalację domową od sieci zewnętrznej – jest to bezwzględny warunek bezpieczeństwa.

Należy zapewnić pełne odłączenie wszystkich faz oraz żyły neutralnej. Nie wolno dopuścić do sytuacji, w której napięcie z magazynu energii zostanie podane na linie operatora podczas pracy autonomicznej. W omawianym przykładzie to użytkownik świadomie (poprzez zaprogramowanie automatyki) decyduje o odłączeniu budynku, jednak układ SZR w normalnej eksploatacji działa automatycznie i samoczynnie przełącza obiekt na pracę wyspową w przypadku zaniku napięcia w sieci OSD, na przykład podczas prac prowadzonych na linii zasilającej. W takich sytuacjach układ SZR musi bezwzględnie gwarantować bezpieczeństwo osobom wykonującym prace na wyłączonej linii.

Projektując i montując tego typu układy przełączające, instalator musi wykazać się najwyższą rzetelnością inżynierską. Aby uniknąć błędów oraz lepiej zrozumieć techniczne aspekty budowy takich systemów, a także zasady prawidłowego doboru aparatury łączeniowej, warto zapoznać się z artykułem: Zasilanie awaryjne to nie tylko agregat. Jak zaprojektować system odporny na czasy niepewności?

Pamiętaj, że budowa systemów SZR pracujących na pograniczu sieci publicznej i wydzielonej wyspy niesie za sobą ogromną odpowiedzialność. Każdy błąd w konfiguracji styków, brak odpowiednich blokad mechaniczno-elektrycznych czy zły dobór przekrojów kabli może doprowadzić do katastrofalnego w skutkach zwarcia międzyfazowego lub zwarcia z siecią OSD. Przed przystąpieniem do prac montażowych warto odświeżyć wiedzę i uświadomić sobie skalę zagrożeń, co opisałem w artykule: Jakie skutki powoduje zwarcie w instalacji elektrycznej? To potężna dawka teorii i praktyki, która może uchronić Twoje zdrowie oraz drogi sprzęt przed kosztownymi błędami.

Czy to już koniec? Prawie 😉

Omówienie wszystkich poziomów automatyki (od prostych przekaźników napięciowych po zaawansowane układy hybrydowe i pracę wyspową) daje pełny obraz technicznych możliwości, jakimi dysponuje współczesny instalator. Przejście od teorii do skutecznej praktyki wymaga jednak zwrócenia uwagi na kilka fundamentalnych kwestii związanych z bezpośrednią komunikacją z samym sercem instalacji, czyli falownikiem PV. Jak się okazuje, klucz do najbardziej zaawansowanych rozwiązań często znajduje się już w falowniku PV, wystarczy jedynie po niego sięgnąć.

Wykorzystanie protokołów komunikacyjnych w falownikach PV

Wśród wielu instalatorów, a tym bardziej wśród inwestorów, wciąż funkcjonuje przekonanie, że falownik PV to urządzenie zamknięte, którego parametrów nie da się ruszyć, a jego praca jest w pełni autonomiczna. To podejście było częściowo uzasadnione kilkanaście lat temu, ale w realiach współczesnych instalacji jest po prostu nieaktualne.

Dzisiejsze falowniki są projektowane jako element większego systemu zarządzania energią, a nie jako odseparowana „czarna skrzynka”. Producenci bardzo świadomie udostępniają interfejsy komunikacyjne, które pozwalają na bezpieczną i w pełni legalną komunikację dwukierunkową z falownikiem. W praktyce oznacza to, że falownik fotowoltaiczny nie tylko produkuje energię, ale również przekazuje dane o swoim stanie i może być sterowany z zewnątrz w kontrolowany sposób.

Podstawą tej komunikacji w większości przypadków jest protokół Modbus RTU realizowany przez interfejs RS-485. To właśnie przez tę magistralę falownik komunikuje się z magazynem energii (najczęściej komunikacja z magazynem ma kilka standardów również CAN), licznikiem energii czy dedykowanym systemem zarządzania energią. Co istotne, nawet jeśli producent nie podaje tej funkcjonalności w instrukcji, nie oznacza to jej braku. W praktyce dostęp do mapy rejestrów Modbus jest standardem i bez większego problemu można ją uzyskać od wsparcia technicznego producenta.

Równolegle coraz więcej urządzeń oferuje komunikację po sieci lokalnej, wykorzystując Modbus TCP, lokalne API oparte na zapytaniach HTTP czy protokół MQTT. Dla instalatora oznacza to jedną fundamentalną zmianę, falownik PV przestaje być urządzeniem zamkniętym, a zaczyna być elementem systemu, który można integrować i świadomie wykorzystywać w logice sterowania budynkiem.

Czy komunikacja z falownikiem daje realne korzyści?

Kluczowe pytanie brzmi, po co w ogóle wchodzić w tę komunikację. W kontekście problemu wysokiego napięcia odpowiedź jest bardzo konkretna. Po pierwsze, zyskujemy dostęp do precyzyjnych danych pomiarowych bezpośrednio z falownika. Mówimy tu o napięciach na zaciskach AC, mocy chwilowej, prądach fazowych czy stanie pracy falownika. To są dane bardziej wiarygodne niż te, które zbieramy z dodatkowych czujników czy liczników, a jednocześnie eliminujemy konieczność dublowania pomiarów (już wspominałem, że w układach sterowania może być kilka liczników).

Drugim, znacznie bardziej zaawansowanym zastosowaniem komunikacji cyfrowej jest świadome sterowanie pracą falownika hybrydowego oraz współpracującego z nim magazynu energii. Zamiast ładować akumulator od samego rana, gdy napięcie w sieci jest jeszcze stabilne, możemy celowo opóźnić ten proces. System nadrzędny np. Home Assistant, analizując napięcie w instalacji, może uruchomić ładowanie magazynu dopiero w godzinach południowych, czyli dokładnie wtedy, gdy pojawia się szczyt produkcji PV i rośnie ryzyko przekroczenia dopuszczalnego poziomu napięcia (oczywiście proces ładowania zostanie uruchomiony na podstawie analizy napięcia).

W praktyce oznacza to, że magazyn energii zaczyna pracować nie jako „bierny bufor ładowany zawsze gdy jest nadwyżka”, lecz jako aktywne narzędzie stabilizacji napięcia. W momencie gdy napięcie w punkcie pomiaru zaczyna rosnąć, falownik przekierowuje energię do ładowania akumulatorów zamiast oddawać ją do sieci. Dzięki temu ograniczamy wzrost napięcia dokładnie w tym momencie, w którym jest to potrzebne, a jednocześnie zachowujemy możliwość wykorzystania tej energii później.

To podejście całkowicie zmienia filozofię działania instalacji. Zamiast brutalnego odcinania produkcji mamy płynną regulację, zamiast reakcji po fakcie mamy działanie wyprzedzające. W praktyce oznacza to mniejsze straty energii i znacznie stabilniejszą pracę całego układu.

Warto jednak jasno powiedzieć, że sama dostępność protokołu komunikacyjnego nie gwarantuje sukcesu. Kluczowa jest jakość warstwy transmisyjnej. W przypadku RS-485 instalator musi zadbać o poprawną topologię magistrali, odpowiednie okablowanie, terminację oraz prawidłowe parametry transmisji. Błędy na tym etapie są jedną z najczęstszych przyczyn niestabilnej pracy systemów automatyki. Jeżeli warstwa fizyczna nie działa poprawnie, żadna logika sterowania nie będzie wiarygodna. Więcej na temat zagadnień związanych z komunikacją, w tym standardu Modbus RS-485, znajdziesz w artykule: Liczniki energii z komunikacją, poradnik dla instalatora cz. 2.

Gdy przechodzimy na poziom integracji z systemami typu Home Assistant czy Node-RED, pojawia się kolejny istotny element, czyli sposób wymiany danych. Klasyczne odpytywanie urządzeń w pętli ma swoje ograniczenia, zarówno pod względem wydajności, jak i czasu reakcji. Dlatego w nowoczesnych systemach coraz większą rolę odgrywa komunikacja zdarzeniowa oparta na MQTT. Pozwala ona reagować natychmiast na zmianę parametrów, bez ciągłego wysyłania zapytań do urządzeń, co przekłada się na realnie wyższą dynamikę działania całego systemu. Więcej na temat zagadnień związanych z MQTT znajdziesz w dwóch poradnikach:

1. Dlaczego warto stosować REST API i MQTT w instalacjach Smart Home – poradnik cz. 1
2. Czy MQTT naprawdę daje przewagę w Smart Home – poradnik cz. 2

Na koniec trzeba podkreślić jedną rzecz z perspektywy praktyka. Sama znajomość nazw protokołów niczego nie gwarantuje, kluczowe jest ich poprawne wdrożenie. Instalator (lub osoba z nim współpracująca) musi fizycznie podłączyć urządzenia, poprawnie skonfigurować port komunikacyjny, zmapować rejestry, dobrać format danych i dopiero na tej podstawie zbudować logikę działania systemu. Dopiero wtedy teoria zamienia się w narzędzie, które realnie pozwala stabilizować napięcie i chronić falownik fotowoltaiczny przed wyłączeniem.

Wniosek jest prosty. Jeżeli traktujesz falownik PV jako urządzenie, którego nie da się kontrolować, ograniczasz się do działań reakcyjnych. W momencie, gdy zaczynasz wykorzystywać komunikację cyfrową, zyskujesz możliwość świadomego sterowania produkcją i wchodzisz poziom wyżej, tam gdzie kończy się instalacja, a zaczyna inżynieria zarządzania energią.

Płynne sterowanie mocą grzałek za pomocą Modbus i PWM – inżynierskie metody modulacji rezystancyjnej

Mając do dyspozycji cyfrowy licznik energii oraz nadrzędne „urządzenie” sterujące, niezależnie od tego, czy jest to przekaźnik programowalny PLC, sterownik swobodnie programowalny, czy środowisko typu Node-RED, możemy odejść od „topornego” sterowania kaskadowego i przejść do płynnej regulacji mocy rezystancyjnych elementów grzejnych. W praktyce oznacza to dużo lepsze dopasowanie obciążenia do chwilowych nadwyżek energii oraz znacznie stabilniejszą kontrolę napięcia w punkcie pomiaru. Do tego celu możemy wykorzystać PWM.

Co to jest i jak działa PWM?

PWM, czyli modulacja szerokości impulsu, to metoda sterowania mocą polegająca na szybkim włączaniu i wyłączaniu odbiornika oraz zmianie czasu, przez jaki jest włączony w danym cyklu, im dłużej jest włączony, tym większa jest dostarczana moc. W uproszczeniu, przy bardzo dużej częstotliwości przełączania „wycinamy” fragmenty sinusoidy, przez co przebieg na odbiorniku przestaje być idealnie sinusoidalny i zaczyna przypominać kształt prostokątny. W przypadku grzałek, czyli odbiorników rezystancyjnych, nie ma to jednak praktycznego znaczenia, ponieważ liczy się ilość dostarczonej energii, a nie kształt przebiegu.

Jak wykonać płynne sterowanie mocą grzałki za pomocą PWM?

W praktyce instalatorskiej płynne sterowanie mocą grzałek nie polega na ingerowaniu w napięcie ani na „tworzeniu” sztucznych przebiegów za pomocą falowników silnikowych (w środowisku branżowym pojawiają się co jakiś czas takie pomysły, ale nie proponuję iść tą drogą).

Zamiast tego, dostępne jest coś znacznie prostszego, sterowanie czasem pracy odbiornika.

Grzałka pozostaje podłączona bezpośrednio do fazy, dokładnie tak jak w klasycznej instalacji. Nie zmieniamy ani napięcia, ani częstotliwości. Sterownik nadrzędny (przekaźnik PLC, sterownik swobodnie programowalny lub program typu Node-RED), na podstawie aktualnego napięcia lub bilansu mocy w punkcie pomiaru, wylicza jedynie, jaka część dostępnej „mocy” powinna zostać w danym momencie odebrana, na przykład 30%, 50% lub 80%.

Tę informację przekazuje do elementu wykonawczego, którym najczęściej jest przekaźnik półprzewodnikowy SSR. Sam przekaźnik nie „rozumie” mocy ani energii, jego rola jest czysto wykonawcza. W zadanym przedziale czasu (cyklu), załącza i wyłącza grzałkę tak, aby czas jej pracy odpowiadał wyliczonemu poziomowi mocy.

Z punktu widzenia całej instalacji zachowuje się to jak płynna regulacja mocy, mimo że fizycznie mamy do czynienia wyłącznie ze stanem włączonym i wyłączonym. Co najważniejsze, prąd bezpośrednio z sieci przez grzałkę, dzięki czemu uzyskujemy rzeczywisty wpływ na spadek napięcia w instalacji.

To podejście jest proste, przewidywalne, skuteczne i pozwala dokładnie sterować obciążeniem tam, gdzie faktycznie występuje problem.

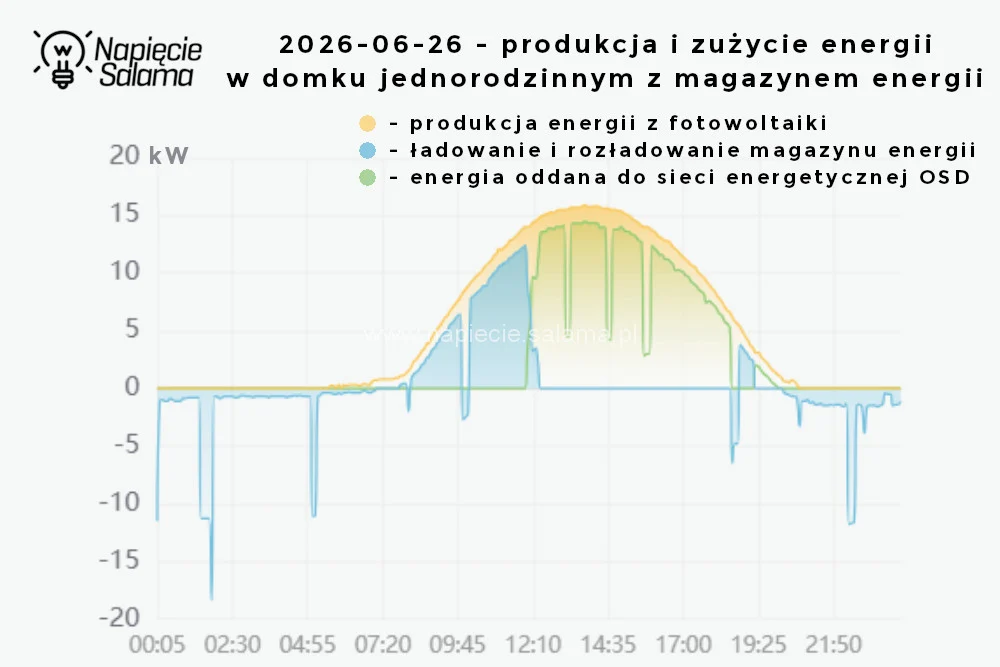

Magazyn energii jako dynamiczny bufor sieciowy

Wdrożenie w budynku instalacji hybrydowej wyposażonej w magazyn energii otwiera przed instalatorem zupełnie nowe możliwości aktywnego zarządzania profilem napięciowym. Kluczowe nie jest jednak samo posiadanie akumulatorów, lecz ich świadome i strategiczne wykorzystanie w roli dynamicznego bufora energii.

Należy pamiętać, że większość fabrycznych konfiguracji hybrydowych falowników PV działa według bardzo prostego scenariusza: gdy tylko rano pojawia się nadwyżka produkcji, falownik zaczyna ładować rozładowany po nocy magazyn energii. W efekcie już we wczesnych godzinach przedpołudniowych, często około godziny 10:00-11:00, akumulatory osiągają pełny stan naładowania (analogicznie dzieje się w sąsiednich instalacjach z magazynami energii). W tym samym czasie (o ile w najbliższej okolicy nie ma dużej ilości instalacji PV bez magazynów energii) z punktu widzenia sieci nie dzieje się jeszcze nic krytycznego.

Problem z wartością napięcia pojawia się najczęściej w szczycie południowym, gdy produkcja PV w całej okolicy osiąga maksimum, a napięcie w sieci zaczyna gwałtownie rosnąć, magazyn energii w takiej konfiguracji jest już pełny i przestaje pełnić jakąkolwiek funkcję stabilizującą. Instalacja traci jedno z najskuteczniejszych narzędzi kontroli napięcia dokładnie w momencie, w którym jest ono najbardziej potrzebne.

Dopiero wykorzystanie systemów nadrzędnych, takich jak sterowniki swobodnie programowalne, Home Assistant czy Node-RED, pozwala odwrócić tę logikę. Poprzez odpowiednie sterowanie parametrami ładowania można celowo ograniczyć lub przesunąć proces ładowania magazynu w czasie. W praktyce oznacza to, że automatyka wstrzymuje ładowanie akumulatorów w godzinach porannych (wymusza oddawanie energii do sieci OSD) i rezerwuje pojemność magazynu energii na okres największego zagrożenia, czyli największej produkcji słonecznego dnia.

Taki sposób działania ma sens tylko wtedy, gdy system odpowiedzialny za kontrolę ładowania i rozładowania magazynem energii podejmuje decyzje w oparciu o dane (również dane historyczne związane z zapotrzebowaniem budynku na energię elektryczną). Budując zaawansowany system sterowania można, oprócz pomiarów napięcia i mocy w punkcie przyłączenia wykorzystać dodatkowe źródła informacji, takie jak prognoza produkcji PV pobrana z Internetu, czy dane o nasłonecznieniu pochodzące z dodatkowego czujnika lub Internetu).

W środowiskach typu Home Assistant takie integracje są proste i pozwalają przewidywać, czy danego dnia wystąpi ryzyko zbyt dużej wartości napięcia i wyłączenia falownika fotowoltaicznego. Jeżeli system „wie”, że czeka nas bezchmurne południe, może świadomie pozostawić magazyn częściowo rozładowany, aby w kluczowym momencie przyjąć maksymalną ilość energii. W przypadku prognozowanego dnia pochmurnego automatyka może z kolei zmodyfikować godziny ładowania tak, aby jak najlepiej wykorzystać dostępne, ograniczone uzyski z instalacji PV.

W praktyce dobrze skonfigurowany i właściwie sterowany magazyn energii zaczyna działać nie jako bierny bufor, ładowany zawsze przy okazji, lecz jako aktywny element systemu zarządzania energią i ochrony przed wyłączeniem falownika fotowoltaicznego.

Dlaczego? Ponieważ w momencie wzrostu nasłonecznienia i nadmiernego wzrostu napięcia energia pochodząca z naszej instalacji fotowoltaicznej nie trafia do sieci, tylko jest kierowana do akumulatorów, co ogranicza prąd oddawany do sieci i tym samym obciąża sieć i spowalnia wzrost napięcia w punkcie przyłączenia.

Algorytm pierwszeństwa, od odbiorników do magazynu

Aby system działał stabilnie i przewidywalnie, kluczowe jest zdefiniowanie jasnej hierarchii wykorzystania energii. W praktyce najlepiej sprawdza się uporządkowany algorytm pierwszeństwa.

W pierwszej kolejności energia powinna pokrywać bieżące zapotrzebowanie budynku. Jest to najbardziej efektywny sposób jej wykorzystania, ponieważ eliminuje straty związane z magazynowaniem czy przesyłem.

Dopiero po zaspokojeniu autokonsumpcji wchodzi w grę magazyn energii. W momencie pojawienia się nadwyżki i jednoczesnego wzrostu napięcia system uruchamia ładowanie magazynu energii, wykorzystując jego dużą pojemność i możliwość płynnego sterowania wartością prądu ładowania. W tym miejscu warto doprecyzować, że magazyn nie „zbija napięcia” wprost (tak jak grzałki), lecz ogranicza eksport wyprodukowanej w naszej instalacji energii do sieci, a to właśnie eksport (czyli wtłaczanie prądu do sieci energetycznej) jest główną przyczyną lokalnego wzrostu napięcia.

Kolejnym poziomem priorytetów są odbiorniki termiczne. Jeżeli magazyn osiągnie wysoki stan naładowania albo jego moc ładowania nie wystarcza do zagospodarowania nadwyżki, system włącza dodatkowe odbiorniki. W pierwszej kolejności warto uruchamiać urządzenia o wysokiej efektywności energetycznej, takie jak pompy ciepła czy klimatyzatory. Dopiero na końcu pojawiają się grzałki rezystancyjne, które są najprostsze w sterowaniu, ale jednocześnie najmniej efektywne energetycznie.

Ostatnim poziomem priorytetów i zabezpieczenia przed wzrostem napięcia jest kontrolowane ograniczenie mocy falownika PV. Jeżeli wszystkie dostępne bufory energii zostaną nasycone, a napięcie nadal rośnie, system (o ile falownik nie ma wbudowanego własnego wcześniej opisywanego zabezpieczenia) powinien ograniczyć generację poprzez komunikację z falownikiem PV. Jest to rozwiązanie zdecydowanie lepsze niż dopuszczenie do awaryjnego wyłączenia falownika fotowoltaiki, ponieważ pozwala zachować stabilną i przewidywalną pracę instalacji.

Na końcu trzeba jasno zaznaczyć, że właściwy dobór samego magazynu energii nie jest tak prosty, jak powszechnie się uważa. Pojemność, maksymalne moce ładowania i rozładowania, sposoby komunikacji oraz charakterystyka pracy akumulatorów mają bezpośredni wpływ na skuteczność całego systemu. Bez analizy profilu zużycia i warunków pracy instalacji bardzo łatwo o przewymiarowanie lub niedoszacowanie układu, co prowadzi do niepotrzebnych kosztów albo braku efektu technicznego.

Więcej informacji na temat doboru magazynu energii znajdziesz w prezentacji jaką miałem zaszczyt omawiać podczas spotkania Krakowskiego oddziału Stowarzyszenia Elektryków Polskich (SEP oddział Krakowski). Z pełną wersją prezentacji możesz zapoznać się w poniższym artykule: Magazyn energii w domu, czy to się opłaca?

FAQ – najczęstsze pytania instalatorów i inwestorów

Czy jeśli falownik wyłącza się przy 253 V, mogę żądać od OSD odszkodowania?

Parametry napięcia w sieci są regulowane przepisami, a operator ma obowiązek utrzymywać je w zakresie dopuszczonym normą. Sam fakt wyłączania się falownika przy napięciu przekraczającym 253 V nie oznacza jednak automatycznie podstawy do dochodzenia możliwości wypłaty odszkodowania.

W praktyce problem bardzo często wynika z lokalnych warunków sieciowych, w szczególności z dużej liczby instalacji fotowoltaicznych w danym rejonie. Użytkownik ma natomiast pełne prawo złożyć wniosek o weryfikację parametrów jakościowych energii. OSD może wówczas zainstalować analizator parametrów sieci w punkcie przyłączenia i na podstawie danych podjąć działania techniczne, takie jak zmiana odczepów transformatora lub modernizacja sieci.

Procedurę oraz mechanizm wyłączeń falowników PV szczegółowo omówiłem w rozdziale: Jak falownik PV „widzi” zbyt wysokie napięcie sieci i kiedy naprawdę się wyłącza?

Czy za zmianę kraju w ustawieniach falownika PV grożą kary finansowe?

Tak. Zmiana profilu sieciowego falownika fotowoltaicznego na inny kraj, który dopuszcza wyższe wartości napięcia, jest działaniem niezgodnym z zasadami przyłączenia instalacji do sieci.

Konsekwencje mogą być poważne i obejmują:

• utratę gwarancji producenta falownika PV,
• ryzyko cofnięcia dotacji,
• odłączenie instalacji od sieci przez OSD,
• konsekwencje finansowe w wyniku kontroli.

Warto pamiętać, że liczniki zdalnego odczytu (instalowane przez energetykę) oraz systemy teleinformatyczne OSD bardzo łatwo wykrywają nienaturalne profile napięciowe. Szczegółowo temat opisany jest w rozdziale dotyczącym niebezpiecznych praktyk instalacyjnych.

Iloma kilowatami muszę dociążyć instalację, żeby obniżyć napięcie o 5 V?

Nie istnieje jedna uniwersalna odpowiedź. Wszystko zależy od parametrów technicznych konkretnej instalacji i lokalnej sieci.

Kluczowe znaczenie ma impedancja pętli zwarcia w punkcie przyłączenia oraz parametry WLZ. W „miękkiej” sieci, czyli o większej impedancji, niewielkie obciążenie powoduje zauważalny spadek napięcia. W „sztywnej” sieci aby osiągnąć ten taką samą wartość spadku napięcia konieczne są podłączenia znacznie większej mocy obciążenia.

Dlatego każdą instalację należy analizować indywidualnie, a nie opierać się na uniwersalnych założeniach. Przykłady wyliczeń wraz z uzasadnieniem znajdują się w rozdziale poświęconym zależności mocy i napięcia.

Czy zwykły zbiornik CWU 200 do 250 litrów rozwiąże problem wyłączania falownika?

Nie, sam zasobnik CWU bez odpowiedniego sterowania nie rozwiązuje problemu w sposób trwały.

Bufor ciepła o tej pojemności może zmagazynować ograniczoną ilość dodatkowej energii, typowo około 6 do 8 kWh. Przy prostym sterowaniu typu włącz wyłącz, woda bardzo szybko osiągnie maksymalną temperaturę i odbiór energii zostanie zatrzymany.

Dopiero zastosowanie odpowiednio przemyślanego sterowania pozwala rozciągnąć proces grzania w czasie i wykorzystać bufor cieplny w całym okresie szczytu produkcji. Szczegóły znajdziesz w części dotyczącej magazynowania energii w ciepłej wodzie.

Czy instalacja hybrydowa z magazynem energii eliminuje problem wysokiego napięcia?

Jest to najskuteczniejsze dostępne narzędzie, ale nie działa automatycznie w każdej konfiguracji.

Jeżeli magazyn energii ładowany jest od samego rana, jego pojemność zostaje wykorzystana zbyt wcześnie i nie bierze udziału w stabilizacji napięcia w godzinach południowych. Dopiero połączenie falownika hybrydowego z inteligentną automatyką, która steruje czasem i mocą ładowania, pozwala wykorzystać magazyn energii jako rzeczywisty „stabilizator napięciowy”.

Najlepsze efekty daje integracja z systemem zarządzania energią oraz możliwość pracy wyspowej jako scenariusz awaryjny.

Trzy krytyczne błędy instalacyjne przy budowie automatyki PV

Projektując systemy oparte na komunikacji i sterowaniu, instalatorzy często skupiają się wyłącznie na logice działania, pomijając podstawy elektrotechniki. To prowadzi do awarii sprzętu. Trzema najczęściej popełnianymi i kosztownymi w późniejszym czasie błędami są:

1. Brak ochrony przeciwprzepięciowej zasilania automatyki
Przekaźniki PLC, sterowniki swobodnie programowalne, liczniki, falowniki PV, konwertery komunikacyjne czy minikomputery wymagają odpowiedniej ochrony przeciwprzepięciowej. Brak właściwie dobranych i właściwie podłączonych ograniczników przepięć powoduje, że nawet pojedyncze zdarzenie w sieci może uszkodzić elektronikę i unieruchomić cały system. Zagadnienie szczegółowo omówiłem w artykule: Jak dobrać i zamontować ogranicznik przepięć? Poradnik – Zasilanie.

2. Brak ochrony przeciwprzepięciowej na torach komunikacyjnych
Linie komunikacyjne, szczególnie RS-485, są podatne na przepięcia indukowane. Brak zabezpieczeń przeciwprzepięciowych magistrali (nie mylić z rezystorami terminującymi) to najczęstsza przyczyna uszkodzeń portów komunikacyjnych w falowniku PV, sterowniku i liczniku energii. Więcej informacji znajdziesz w poradniku: Zabezpieczenie przeciwprzepięciowe teletechniki, czyli: anten, kamer, LAN itd. – Poradnik

3. Nieprawidłowe okablowanie komunikacyjne
Stosowanie przypadkowych kabli komunikacyjnych i prowadzenie ich równolegle z kablami zasilającymi, czy brak przestrzegania minimalnego promienia gięcia powoduje kłopoty, czyli zakłócenia i niestabilną transmisję danych. Magistrala powinna być wykonana z dedykowanego kabla, poprawnie uziemiona i prowadzona zgodnie z wymaganiami producenta i zasadami wiedzy technicznej. Temat szczegółowo jest omówiony w poradniku: Jak dobrać i ułożyć kable i przewody teleinformatyczne?

Podsumowanie – jak zabezpieczyć falownik przed wyłączaniem i dobrać optymalne rozwiązanie do realiów instalacji?

Analiza wszystkich omówionych w artykule metod pokazuje jedną bardzo istotną rzecz. Problem wyłączających się falowników PV przy napięciu około 253 V nie ma jednego uniwersalnego rozwiązania. To nie jest kwestia jednego urządzenia ani jednego „patentu”, tylko kwestia zrozumienia źródła problemu i umiejętnego dopasowania technologii do konkretnych warunków pracy instalacji.

Instalator ma dziś do dyspozycji szerokie spektrum narzędzi. Od najprostszych rozwiązań progowych opartych na przekaźnikach napięciowych, przez systemy wykorzystujące komunikację i analizę bilansu energii, aż po zaawansowane instalacje hybrydowe z magazynami energii i możliwością pracy wyspowej. Każde z tych podejść ma swoje miejsce i sens zastosowania, ale tylko wtedy, gdy wynika z realnych parametrów instalacji, a nie z przypadkowego wyboru czy inspiracji zaczerpniętych z uproszczonych i wprowadzających w błąd treści tworzonych w Internecie przez osoby bez praktycznego doświadczenia.

Najważniejszy wniosek jest prosty. Nie zaczynasz od wyboru rozwiązania, tylko od danych. Kluczowe jest poznanie impedancji pętli zwarcia w punkcie przyłączenia, długości i przekroju WLZ oraz rzeczywistego profilu zużycia energii w budynku. Dopiero na tej podstawie jesteś w stanie omówić z inwestorem rekomendowane rozwiązania i określić, czy wystarczy proste dociążanie instalacji grzałkami, czy konieczna będzie automatyka oparta o pomiar i komunikację, a może pełny system hybrydowy z możliwością pracy wyspowej.

W praktyce oznacza to również zmianę podejścia do projektowania. Zamiast traktować instalację fotowoltaiczną jako oddzielny element, zaczynamy myśleć o niej jako o części większego systemu zarządzania energią w budynku. Dopiero takie spojrzenie pozwala budować rozwiązania, które nie tylko eliminują problem wyłączeń falownika, ale też realnie poprawiają ekonomikę całej instalacji.

Co dalej, czyli przejście od teorii do gotowych rozwiązań

Ten artykuł ma charakter inżynierskiego wprowadzenia do tematu. Pokazałem fizykę zjawiska, ograniczenia sieci oraz dostępne kierunki działania. Wiem jednak, że w praktyce instalator potrzebuje konkretów. Dlatego w kolejnych artykułach tej serii przejdę do gotowych rozwiązań wdrożeniowych. Pokażę kompletne schematy podłączeń, przykładowe zestawy aparatów oraz przykładowe scenariusze sterowania.

Odpowiedzialność instalatora, której nie można ignorować

Na koniec warto podkreślić aspekt, który często jest bagatelizowany. Niezależnie od pracy jaką wykonujesz (czy wymieniasz gniazdko, czy robisz zaawansowaną automatykę, sterowanie i modyfikację instalacji), bierzesz na siebie realną odpowiedzialność (zarówno techniczną jak i finansową).

Przypominam – każda ingerencja w instalację elektryczną musi być wykonana zgodnie z obowiązującymi normami, poparta właściwym doborem aparatów oraz potwierdzona rzetelnymi pomiarami. Brak zabezpieczeń, błędy w montażu czy stosowanie przypadkowych rozwiązań mogą prowadzić nie tylko do awarii, ale również do pożaru lub poważnych strat materialnych. Rozwinięcie tematu znajdziesz w artykule: Kiedy potrzebny jest projekt?

W takich sytuacjach ubezpieczyciel w procesie likwidacji szkody nie patrzy na „intencje”, dostępny budżet, tylko na fakty. Sprawdza stan instalacji, sposób wykonania oraz uprawnienia osoby, która ją modernizowała. Dlatego każda decyzja techniczna powinna być podejmowana świadomie, nie tylko z myślą o działaniu systemu, ale również o jego bezpieczeństwie i prawnych konsekwencjach. Więcej w artykule: Instalacja elektryczna, a ubezpieczenie domu?

I to jest moment, w którym instalacja przestaje być „szybką robotą, fuchą”, a zaczyna być odpowiedzialną inżynierią.

Poznajmy się – jestem Piotr Bibik

Od ponad 30 lat moje życie zawodowe kręci się wokół elektrotechniki. Nie jestem teoretykiem – moją wiedzę budowałem przez ćwierć wieku pracy u jednego z największych dystrybutorów materiałów elektrycznych w Polsce oraz podczas tysięcy godzin spędzonych na instalacjach.

Elektryka to moja pasja, a portal Napięcie Salama to miejsce, gdzie dzielę się bogatym doświadczeniem, które zdobywałem m.in. jako autor setek publikacji eksperckich dla czołowych portali branżowych (np. Łączy Nas Napięcie). Dziś tę wiedzę przekładam na konkretne wsparcie dla moich klientów, dbając o to, by każda instalacja była bezpieczna i nowoczesna.

Wierzę, że o trudnych sprawach można mówić prosto – tak, aby każdy inwestor i instalator mógł podjąć decyzję, która zapewni bezpieczeństwo jego rodzinie i urządzeniom.

W czym mogę Ci pomóc?

• Dla Inwestorów: Prowadzę konsultacje techniczne, podczas których sprawdzam projekty i podpowiadam rozwiązania, które realnie działają.

• Dla Instalatorów i Projektantów: Dzielę się doświadczeniem z zakresu nowoczesnej automatyki i systemów zasilania, pomagając unikać kosztownych błędów montażowych.

• Dla Producentów: Pomagam spojrzeć na produkty oczami praktyka i rzetelnie przekazać ich wartość rynkowi.

Moja zasada jest prosta: instalacja ma być bezpieczna, nowoczesna i zrozumiała dla użytkownika. Jeśli szukasz rzetelnego doradztwa lub chcesz uniknąć awarii, o których piszę na tym blogu – zapraszam do kontaktu.
