Softstart w praktyce: jak podłączyć, skonfigurować, zabezpieczyć i dobrać układ łagodnego rozruchu? Cz. 2

W artykule wyjaśniam:

• jak wygląda typowy schemat podłączenia softstartu,
• czym różnią się obwody mocy od obwodów sterowania,
• jaką rolę pełnią zabezpieczenia, stycznik główny i stycznik obejściowy,
• dlaczego przed konfiguracją trzeba odczytać dane z tabliczki znamionowej silnika,
• dlaczego prąd znamionowy silnika jest ważniejszy niż sama moc podana w kilowatach,
• jak dobrać tryb rozruchu do charakteru obciążenia,
• jak ustawić napięcie początkowe, czas rozruchu i limit prądu,
• kiedy warto stosować miękkie zatrzymanie, a kiedy lepiej pozostawić zatrzymanie wybiegiem,
• jakie błędy najczęściej pojawiają się podczas montażu i uruchamiania softstartów,
• dlaczego nie wolno „leczyć” problemów przez bezrefleksyjne podnoszenie progów zabezpieczeń,
• jak przygotować prostą kartę rozruchu napędu,
• kiedy wybrać softstart, kiedy układ gwiazda, trójkąt, a kiedy falownik,
• jak w praktyce dobrać softstart do prądu silnika, charakteru rozruchu i warunków pracy maszyny.

Dla kogo jest ten artykuł?

Artykuł jest przeznaczony dla:

• elektryków i elektromonterów montujących lub modernizujących układy napędowe,
• automatyków odpowiedzialnych za uruchamianie silników, pomp, wentylatorów, przenośników i mieszadeł,
• pracowników utrzymania ruchu, którzy diagnozują problemy z rozruchem maszyn,
• projektantów instalacji elektrycznych, automatyki i szaf sterowniczych,
• osób dobierających aparaturę do modernizacji klasycznych układów gwiazda, trójkąt,
• instalatorów, którzy chcą świadomie stosować softstarty zamiast powielać stare schematy bez analizy obciążenia,
• studentów i osób rozpoczynających pracę z układami napędowymi,
• wszystkich, którzy chcą zrozumieć nie tylko jak podłączyć softstart, ale również jak go poprawnie ustawić, zabezpieczyć i dobrać do konkretnej maszyny.

Co to jest softstart?

Softstart, nazywany również urządzeniem łagodnego rozruchu, jest półprzewodnikowym rozrusznikiem silnikowym stosowanym w układach napędowych. Jego podstawowym zadaniem jest kontrolowane zwiększanie napięcia doprowadzanego do silnika podczas rozruchu, aby ograniczyć prąd rozruchowy i złagodzić narastanie momentu elektromagnetycznego. Z punktu widzenia aparatury niskonapięciowej softstart można traktować jako element układu sterowania napędem, ale nie jako zamiennik zabezpieczenia zwarciowego lub przeciążeniowego silnika.

Aby zgodnie z deklaracją, jaką złożyłem w pierwszej części: Jak działa softstart i kiedy warto go stosować? Prąd rozruchowy silnika od podstaw cz. 1 pokazać praktyczne ustawienia softstartów, w dalszej części posłużę się dokumentacją softstartów F&F serii SF, od SF-110 do SF-550. Przy przykładach dla silnika 11 kW będę odwoływał się głównie do modelu SF-150. Wynika to z prądu znamionowego przykładowego silnika, który na tabliczce znamionowej ma 22,5 A. W takim przypadku nie należy dobierać softstartu wyłącznie po mocy 11 kW, ponieważ model SF-110 ma prąd wyjściowy 22 A. Bezpieczniejszym punktem odniesienia dla tego przykładu jest więc SF-150 o prądzie 30 A.

Jak podłączyć softstart?

Typowy softstart składa się z dwóch podstawowych części: obwodu mocy oraz obwodu sterowania. Obwód mocy odpowiada za zasilanie silnika i regulację napięcia podczas rozruchu, natomiast obwód sterowania umożliwia wydawanie poleceń START, STOP, obsługę blokad, sygnalizację stanów pracy oraz współpracę z innymi elementami automatyki.

Aby pokazać to na konkretnym przykładzie, posłużymy się dokumentacją softstartu F&F SF-110. Producent przedstawia typowy schemat podłączenia układu w następujący sposób:

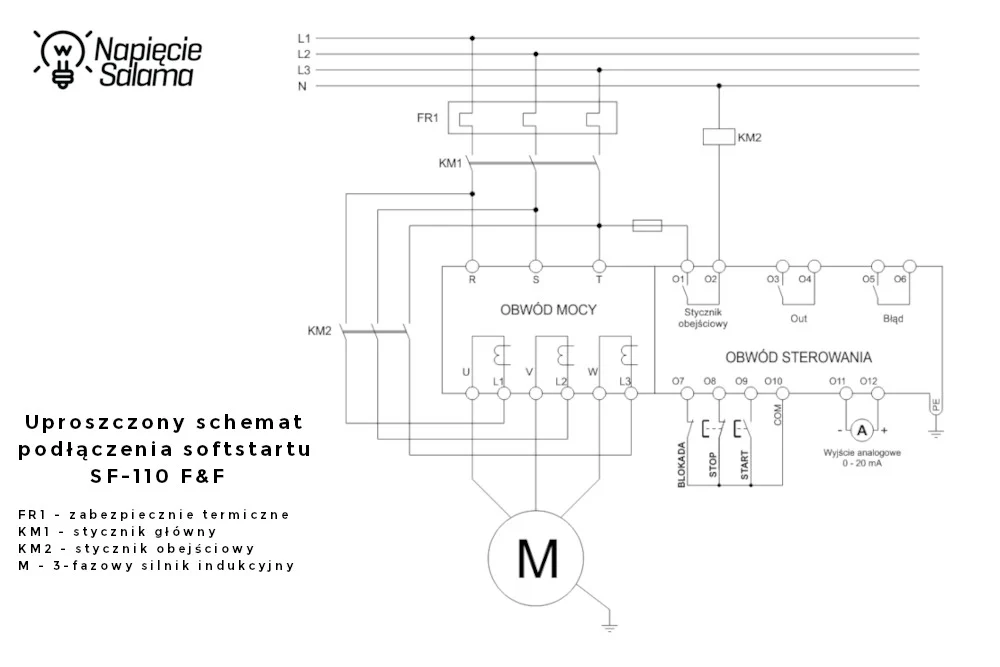

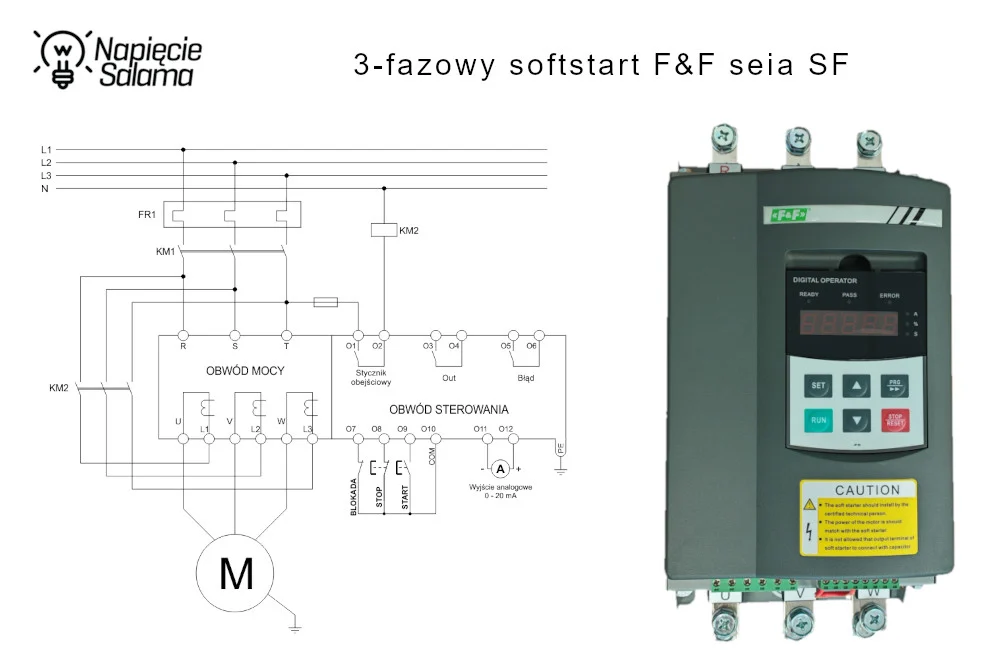

Na schemacie widzimy obwód mocy softstartu, obwód sterowania, stycznik główny KM1, stycznik obejściowy KM2 oraz element oznaczony jako FR1. Warto jednak od razu doprecyzować jedną rzecz: schemat producenta softstartu pokazuje zasadę połączenia układu, ale nie zwalnia z prawidłowego doboru zabezpieczeń. Zastosowane zabezpieczenia muszą wynikać z parametrów silnika, warunków zwarciowych, sposobu rozruchu, dokumentacji zastosowanej aparatury oraz wymagań konkretnej instalacji.

W praktyce ochronę silnika i toru mocy można zrealizować na kilka sposobów. Jednym z najczęściej spotykanych rozwiązań jest zastosowanie wyłącznika silnikowego. Drugim jest rozdzielenie funkcji zabezpieczeniowych, czyli zastosowanie osobnego zabezpieczenia zwarciowego oraz przekaźnika przeciążeniowego termobimetalowego, często nazywanego potocznie termikiem.

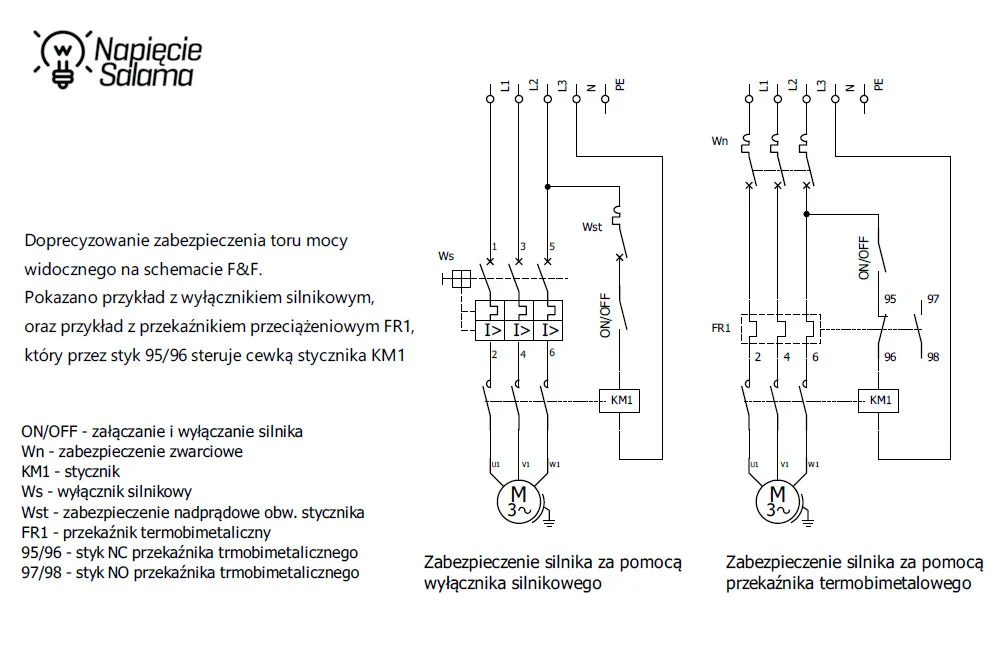

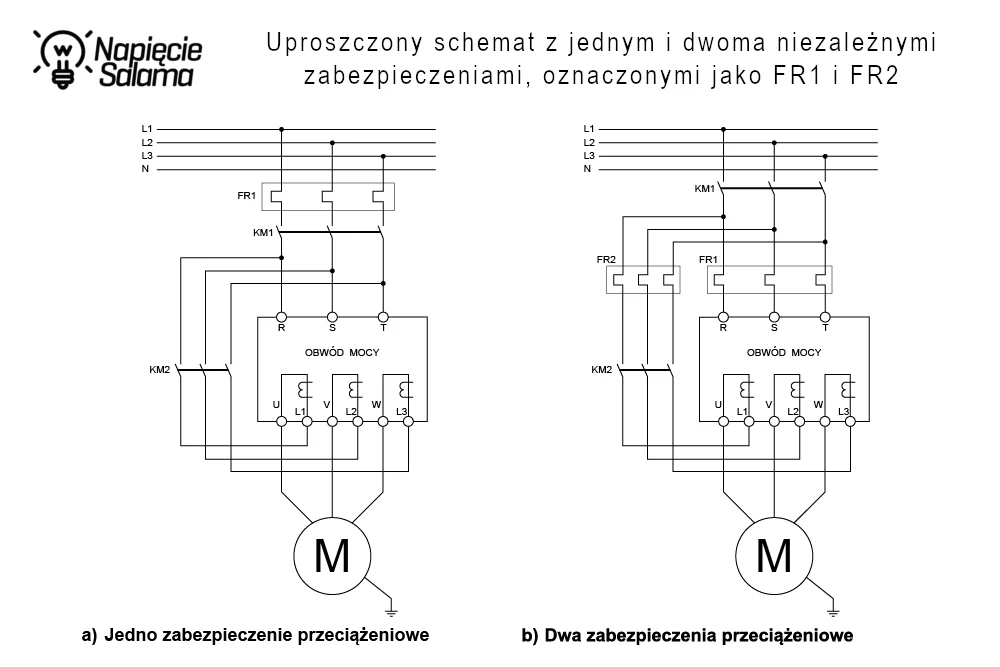

Aby uniknąć niedomówień, spójrzmy na uproszczony schemat pomocniczy. Nie pokazuje on miejsca wpięcia softstartu. Jego zadaniem jest wyłącznie doprecyzowanie sposobu ochrony toru mocy widocznego na schemacie F&F oraz pokazanie, w jaki sposób przekaźnik przeciążeniowy FR1 może sterować cewką stycznika KM1 przez wbudowane styki pomocnicze.

Po lewej stronie schematu pokazałem przykład układu z wyłącznikiem silnikowym. Wyłącznik silnikowy Ws znajduje się w torze zasilania silnika i, po prawidłowym doborze oraz nastawieniu, może chronić silnik przed przeciążeniem oraz skutkami zwarcia. W zależności od konstrukcji aparatu może również reagować na skutki zaniku fazy lub znacznej nierównowagi prądów, ponieważ takie stany prowadzą do przeciążenia pozostałych torów prądowych. Nie należy jednak traktować go jako zamiennika dedykowanego przekaźnika kontroli faz, zwłaszcza wtedy, gdy wymagana jest kontrola kolejności faz, zaniku fazy, asymetrii napięć lub asymetrii prądów.

Jest to rozwiązanie zwarte i często stosowane w prostych układach napędowych, ponieważ jeden aparat łączy kilka funkcji ochronnych. Nie oznacza to jednak, że można dobrać go przypadkowo. Nastawa członu przeciążeniowego powinna odpowiadać prądowi znamionowemu silnika odczytanemu z tabliczki znamionowej, a zdolność zwarciowa aparatu musi być dopasowana do warunków panujących w konkretnej instalacji. Trzeba również sprawdzić wymagania producenta aparatury, sposób koordynacji zabezpieczeń oraz warunki pracy całego układu napędowego.

Po prawej stronie schematu pokazałem drugi wariant, w którym funkcje ochronne są rozdzielone. Zabezpieczenie oznaczone jako Wn odpowiada za ochronę toru mocy przed skutkami zwarcia. Natomiast FR1 jest przekaźnikiem przeciążeniowym termobimetalowym. Jego zadaniem nie jest bezpośrednie rozłączanie toru mocy silnika, lecz wykrycie sytuacji, w której przez zbyt długi czas płynie nadmierny prąd. Taki stan może wystąpić na przykład przy zablokowaniu maszyny, przeciążeniu napędzanego mechanizmu, zbyt długim rozruchu albo nieprawidłowych warunkach pracy silnika.

Jak działa przekaźnik termobimetaliczny?

Zasada działania przekaźnika termobimetalicznego (przeciążeniowego) jest stosunkowo prosta. Prąd silnika przepływa przez tory pomiarowe przekaźnika FR1. Jeżeli przez zbyt długi czas przekracza wartość nastawioną na aparacie, elementy termobimetalowe nagrzewają się i powodują zadziałanie mechanizmu wyzwalającego. W typowym układzie otwierany jest wtedy styk pomocniczy NC 95/96, który znajduje się w obwodzie sterowania cewką stycznika KM1. Po otwarciu tego styku cewka stycznika traci zasilanie, stycznik odpada, a jego styki główne odłączają silnik od sieci.

Warto zapamiętać ważną zasadę: przekaźnik przeciążeniowy wykrywa zagrożenie, ale właściwe odłączenie toru mocy wykonuje stycznik. Sam termik nie jest aparatem przeznaczonym do bezpiecznego wyłączania prądów zwarciowych. Dlatego w układzie z przekaźnikiem przeciążeniowym nadal musi znajdować się odpowiednio dobrane zabezpieczenie zwarciowe.

Co naprawdę chroni przekaźnik przeciążeniowy?

Przekaźnik przeciążeniowy chroni przede wszystkim silnik, a pośrednio także stycznik, zaciski i pozostałe elementy toru mocy przed skutkami długotrwałego przeciążenia. W zależności od konstrukcji termik może również reagować na skutki zaniku fazy, a w przypadku bardziej rozbudowanych zabezpieczeń możliwa jest także kontrola asymetrii prądowej, ale taką funkcję zawsze należy potwierdzić w dokumentacji konkretnego modelu. Nie należy więc automatycznie zakładać, że każdy klasyczny termik zastępuje przekaźnik kontroli faz albo elektroniczne zabezpieczenie silnikowe.

Po co w układzie softstartu stosuje się stycznik obejściowy?

Wróćmy teraz do schematu softstartu. W układzie pokazanym przez F&F stycznik KM1 odpowiada za podanie zasilania na układ napędowy. Podczas rozruchu prąd silnika przepływa przez obwód mocy softstartu, dzięki czemu urządzenie może kontrolować wartość napięcia doprowadzanego do uzwojeń silnika. Właśnie w tej fazie softstart wykonuje swoją główną pracę: ogranicza prąd rozruchowy i łagodzi narastanie momentu elektromagnetycznego.

Po zakończeniu rozruchu załączany jest stycznik KM2, czyli stycznik obejściowy, często nazywany stycznikiem bypass. Jego zadaniem jest ominięcie toru energoelektronicznego softstartu podczas normalnej pracy silnika. Ma to duże znaczenie praktyczne, ponieważ po osiągnięciu prędkości roboczej nie ma potrzeby, aby prąd silnika stale płynął przez elementy energoelektroniczne softstartu.

Stycznik obejściowy zmniejsza straty mocy, ogranicza nagrzewanie urządzenia i poprawia warunki pracy całego układu. W przypadku softstartu F&F SF-110 należy traktować go jako istotny element układu napędowego. Podczas uruchamiania trzeba więc sprawdzić nie tylko sam rozruch silnika, ale również poprawność załączenia stycznika obejściowego po zakończeniu rozruchu.

W dokumentacji F&F pokazano również wariant układu z dwoma niezależnymi zabezpieczeniami, oznaczonymi jako FR1 i FR2. Takie rozwiązanie może być przydatne szczególnie przy napędach o utrudnionym rozruchu, w których prąd rozruchowy znacząco przewyższa prąd pracy ustalonej.

W takim układzie zabezpieczenie FR1 dobiera się z uwzględnieniem warunków występujących podczas rozruchu, natomiast FR2 odnosi się do toru pracy po załączeniu stycznika obejściowego. Innymi słowy, rozdziela się dwa stany pracy napędu: rozruch, w którym przez krótki czas mogą występować większe wartości prądu, oraz normalną pracę silnika, w której prąd powinien odpowiadać rzeczywistemu obciążeniu maszyny.

Trzeba jednak podkreślić, że taki sposób podłączenia nie zwalnia instalatora ani projektanta z analizy całego układu. Zabezpieczenia muszą być dobrane do parametrów silnika, sposobu rozruchu, przekrojów żył kabli, spodziewanych prądów zwarciowych, liczby rozruchów oraz warunków pracy maszyny. Nie wystarczy więc skopiować schemat z dokumentacji. Schemat należy traktować poglądowo, ponieważ pokazuje zasadę połączeń, ale dobór aparatów zawsze musi być wykonany dla konkretnej aplikacji.

Dlaczego tak ważna jest zgodność faz w układzie softstartu?

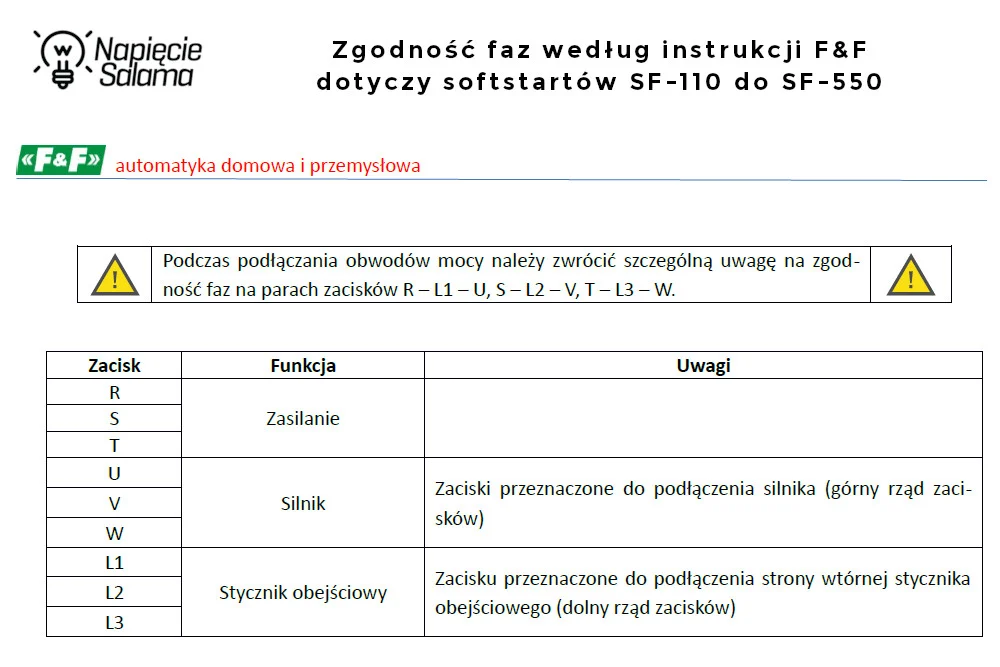

Podczas podłączania softstartu szczególną uwagę należy zwrócić na zgodność faz na odpowiednich parach zacisków. W praktyce oznacza to, że kolejność faz doprowadzonych do wejścia softstartu musi odpowiadać kolejności faz wyprowadzonych do silnika oraz kolejności faz w torze obejściowym stycznika bypass. Nie jest to drobiazg montażowy, który można później „jakoś poprawić” nastawami. Błąd w tym miejscu może spowodować nieprawidłową pracę układu, problemy z rozruchem, błędną pracę stycznika obejściowego, a w skrajnych przypadkach nawet nagłą zmianę kierunku obrotów silnika.

W wielu maszynach taka sytuacja może skończyć się poważną awarią. Nagła zmiana kierunku wirowania może doprowadzić do przeciążenia mechanicznego, uszkodzenia sprzęgła, przekładni, pasów, łańcuchów, wału silnika, elementów roboczych maszyny, a nawet samego silnika.

Szczególnie niebezpieczne jest to w układach z dużą bezwładnością, przenośnikach, mieszadłach, pompach oraz maszynach, w których kierunek obrotów ma znaczenie technologiczne. Dlatego zgodność faz należy sprawdzić przed uruchomieniem napędu, a nie dopiero wtedy, gdy układ zachowa się nieprawidłowo.

Najprościej mówiąc: fazy w torze softstartu i w torze obejściowym muszą prowadzić silnik w tym samym kierunku pracy.

Warto zapamiętać prostą zasadę: softstart nie jest tylko elementem „wpiętym w trzy fazy”. Jest częścią kompletnego układu napędowego, w którym muszą ze sobą poprawnie współpracować zabezpieczenia, styczniki, obwód mocy, obwód sterowania, silnik oraz napędzana maszyna.

Dopiero poprawne połączenie wszystkich tych elementów pozwala bezpiecznie przejść do konfiguracji parametrów rozruchu.

Jak podłączyć obwód sterowania softstartu?

Po omówieniu obwodu mocy możemy przejść do drugiej części układu, czyli obwodu sterowania softstartu. To właśnie w tej części realizowane są polecenia START i STOP, blokady, sygnalizacja stanów pracy oraz komunikacja z innymi elementami automatyki. Obwód mocy odpowiada za zasilanie silnika, ale to obwód sterowania decyduje, kiedy softstart ma rozpocząć rozruch, kiedy zatrzymać napęd i w jaki sposób ma zareagować na sygnały zewnętrzne.

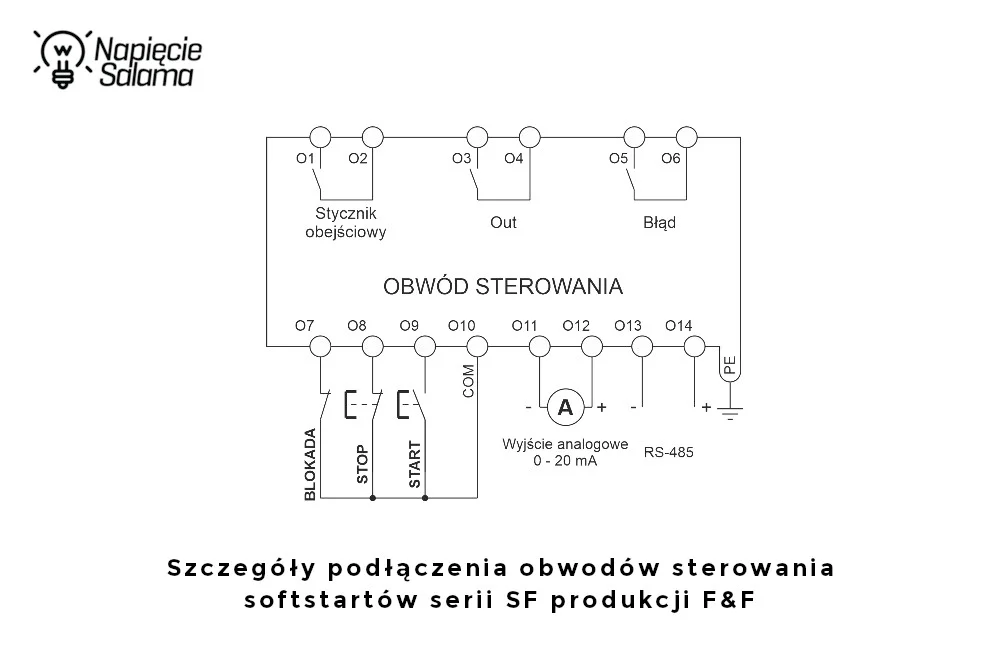

W dokumentacji softstartu F&F producent przedstawia schemat podłączenia obwodu sterowania w następujący sposób:

Na pierwszy rzut oka obwód sterowania może wydawać się bardziej skomplikowany niż sam tor mocy, ale w praktyce należy go czytać po kolei, zacisk po zacisku. Najważniejsze jest rozróżnienie, które wejścia służą do wydawania poleceń sterujących, które zaciski odpowiadają za sygnalizację, a które umożliwiają przekazywanie informacji o pracy napędu do innych urządzeń automatyki.

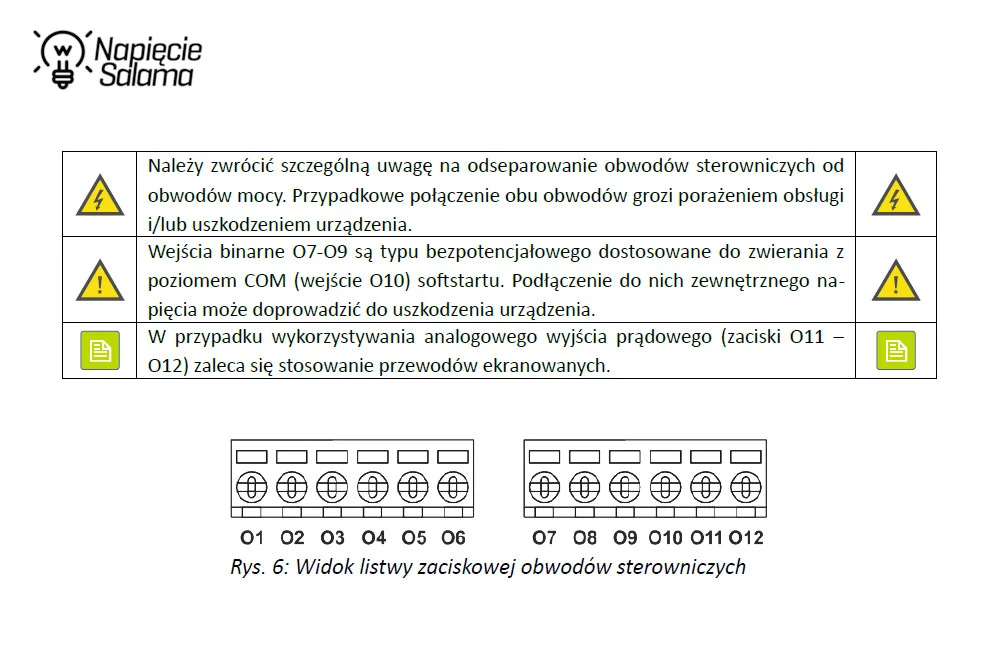

Producent w instrukcji pokazuje również rozmieszczenie zacisków sterujących, które należy prawidłowo zidentyfikować przed rozpoczęciem podłączania układu.

Poszczególne zaciski producent opisuje w tabeli funkcyjnej. To bardzo ważny fragment instrukcji, ponieważ właśnie z niego wynika, które wejścia są przeznaczone do sterowania pracą softstartu, które odpowiadają za sygnalizację stanu urządzenia, a które mogą zostać wykorzystane do komunikacji lub monitorowania parametrów pracy.

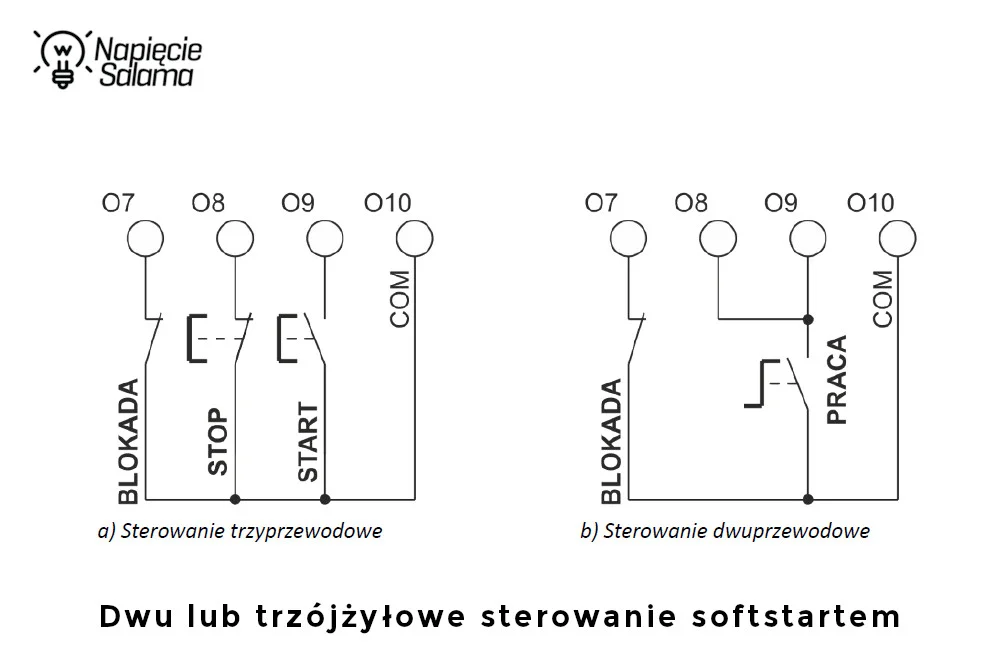

W praktyce oznacza to, że napęd może być uruchamiany i zatrzymywany na kilka sposobów. Najprostszym rozwiązaniem jest zastosowanie przycisków zwiernych, na przykład START i STOP, podłączonych do odpowiednich wejść sterujących softstartu. Takie rozwiązanie jest dobrze znane z klasycznych układów stycznikowych i dla wielu elektryków będzie najbardziej intuicyjne.

Inną możliwością jest zastosowanie przełącznika trybu pracy lub przełącznika sterującego, który pozwala zmienić sposób wydawania poleceń do softstartu. F&F jako producent softstartów pokazuje przykładowe warianty sterowania na schematach podłączenia wejść.

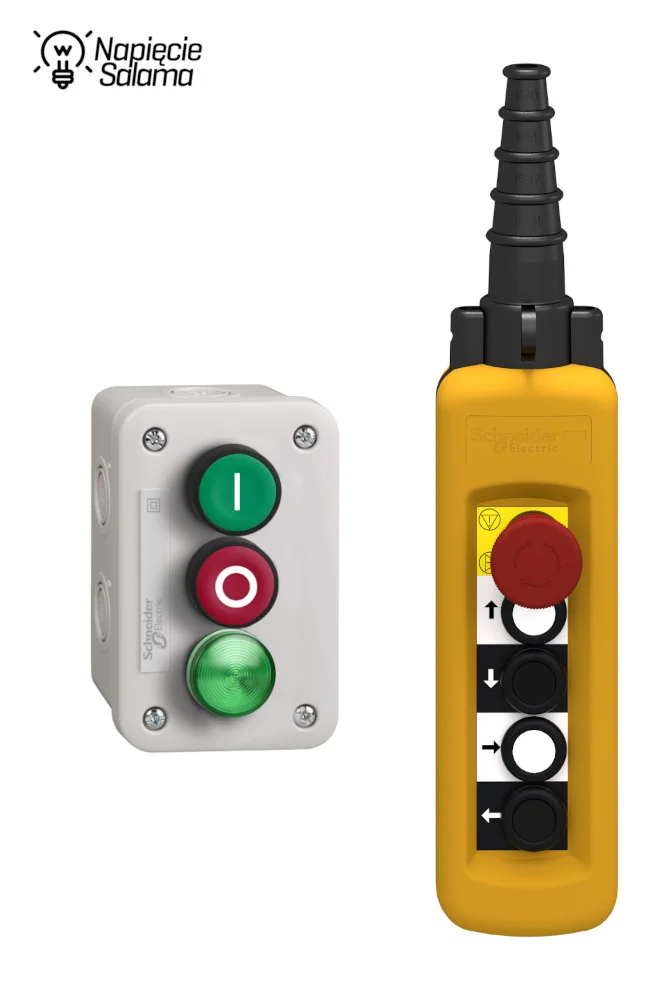

Warto zwrócić uwagę, że przyciski sterujące nie muszą znajdować się bezpośrednio w szafie sterowniczej. Bardzo często montuje się je w kasecie sterowniczej, pulpicie operatorskim albo manipulatorze przenośnym. Takie rozwiązanie jest wygodne zwłaszcza wtedy, gdy operator musi uruchamiać lub zatrzymywać maszynę z miejsca, z którego dobrze widzi pracę napędu.

Trzeba jednak pamiętać, że wygoda sterowania nie zwalnia z zachowania zasad bezpieczeństwa. Przycisk STOP, blokady, obwody awaryjne i sygnały zezwolenia muszą być zaprojektowane zgodnie z wymaganiami danej maszyny, oceną ryzyka oraz dokumentacją układu sterowania. Softstart może realizować rozruch i zatrzymanie technologiczne, ale nie zastępuje prawidłowo zaprojektowanego układu bezpieczeństwa maszyny.

Czy softstart jest droższy od układu gwiazda-trójkąt?

Na tym etapie wiemy już, że podłączenie softstartu nie polega wyłącznie na wpięciu trzech faz w tor silnika. Trzeba prawidłowo połączyć obwód mocy, dobrać zabezpieczenia, zapewnić poprawną pracę stycznika obejściowego, zachować zgodność faz oraz podłączyć obwód sterowania zgodnie z instrukcją producenta. Dopiero taki układ można traktować jako kompletny punkt wyjścia do dalszej konfiguracji.

W tym miejscu warto wrócić do jednego z popularnych mitów dotyczących softstartów, czyli przekonania, że jest to rozwiązanie znacznie droższe od klasycznego układu gwiazda, trójkąt (rozwinięcie tematu w artykule: Połączenie silnika klatkowego gwiazda-trójkąt).

Powiedzmy to wprost, softstart będzie zwykle droższy od najprostszych układów rozruchowych. Nie powinien to być jednak jedyny argument przy wyborze metody uruchamiania silnika. O zastosowaniu softstartu, falownika albo klasycznego układu gwiazda-trójkąt powinna decydować przede wszystkim funkcja, jaką ma spełnić cały układ napędowy.

W przypadku softstartu korzyścią jest nie tylko ograniczenie prądu rozruchowego. Równie ważne jest łagodniejsze narastanie momentu elektromagnetycznego, a więc mniejsze obciążenie mechaniczne sprzęgieł, przekładni, pasów, łańcuchów, wałów oraz elementów roboczych maszyny. W wielu aplikacjach softstarty serii SF od F&F mogą również pomóc w łagodniejszym zatrzymaniu napędu, na przykład przez kontrolowane obniżanie napięcia po komendzie STOP. Nie jest to hamowanie porównywalne z falownikiem, ale w układach pompowych może ograniczyć uderzenie hydrauliczne, a w niektórych maszynach zmniejszyć gwałtowność zatrzymania.

Dlatego porównanie softstartu z innymi metodami rozruchu powinno obejmować kompletny układ, a nie tylko cenę pojedynczego urządzenia. Przykładowo, w układzie gwiazda-trójkąt potrzebne są styczniki, przekaźnik czasowy, blokady, zabezpieczenia, elementy sterowania oraz dodatkowe połączenia w torze mocy i sterowania. W niektórych aplikacjach może się również okazać, że ze względu na udary mechaniczne potrzebne będą dodatkowe zabezpieczenia lub wzmocnienia w części mechanicznej układu napędowego.

Dopiero takie porównanie pokazuje rzeczywisty koszt rozwiązania. Softstart może być droższy na etapie zakupu, ale w zamian daje większą kontrolę nad rozruchem, mniejsze obciążenie sieci zasilającej oraz łagodniejsze traktowanie mechaniki napędu. A to w wielu maszynach może być ważniejsze niż sama różnica w cenie aparatury.

Dla przykładu weźmy silnik o mocy 11 kW. W klasycznym układzie gwiazda-trójkąt potrzebujemy między innymi wyłącznika silnikowego, stycznika głównego, stycznika trójkąta, stycznika gwiazdy, przekaźnika czasowego, blokady mechanicznej, kontroli kolejności i zaniku faz oraz elementów sterowania. W roboczym zestawieniu koszt takiego układu został oszacowany orientacyjnie na około 1 700 do 2 000 zł brutto.

Dla porównania, w układzie z softstartem F&F SF-110 potrzebujemy wyłącznika silnikowego, stycznika głównego, softstartu oraz stycznika obejściowego. W roboczym zestawieniu koszt takiego rozwiązania został oszacowany orientacyjnie na około 2 500 do 2 700 zł brutto.

Oczywiście są to wartości orientacyjne i zależą od konkretnych warunków handlowych, aparatów, dostawcy, dostępności, wymagań projektu oraz sposobu wykonania szafy sterowniczej. Nie należy więc traktować tych kwot jako uniwersalnego cennika. Chodzi raczej o pokazanie proporcji. Różnica w cenie istnieje, ale nie zawsze jest tak duża, jak mogłoby się wydawać, szczególnie jeżeli porównujemy kompletne układy, a nie tylko cenę pojedynczego urządzenia.

Cena to nie wszystko, czyli co w praktyce daje softstart?

W zamian softstart daje możliwości, których klasyczny układ gwiazda-trójkąt nie zapewnia w tak elastyczny sposób. Możemy dobrać czas rozruchu, napięcie początkowe, limit prądu, sposób zatrzymania oraz charakterystykę startu dopasowaną do konkretnej maszyny. Możemy też ograniczyć szarpnięcie mechaniczne, zmniejszyć udar prądowy i lepiej dopasować rozruch do charakteru obciążenia.

Nie oznacza to, że softstart zawsze będzie najlepszym wyborem. W prostych, lekkich aplikacjach układ gwiazda-trójkąt nadal może być wystarczający. Jeżeli jednak zależy nam na płynniejszym rozruchu, ograniczeniu obciążeń mechanicznych, lepszej kontroli prądu rozruchowego i większej elastyczności nastaw, softstart staje się rozwiązaniem zdecydowanie bardziej uniwersalnym.

Mit pierwszy obalony, softstart nie musi być wielokrotnie droższy

Możemy więc obalić pierwszy mit: softstart nie musi oznaczać wielokrotnie droższego układu rozruchowego. Jest droższy od najprostszych rozwiązań, ale przy porównaniu kompletnego układu różnica często okazuje się znacznie mniejsza, niż wynikałoby to z samego porównania ceny przełącznika gwiazda-trójkąt i softstartu.

Pozostaje drugi mit, czyli przekonanie, że konfiguracja softstartu jest trudna. W rzeczywistości nie chodzi o to, że konfiguracja jest niewykonalnie skomplikowana. Problem pojawia się wtedy, gdy ktoś próbuje ustawić softstart bez zrozumienia maszyny, bez danych z tabliczki znamionowej silnika i bez obserwacji zachowania napędu podczas prób. Dlatego w kolejnym rozdziale przejdziemy do praktycznej konfiguracji parametrów rozruchu.

Jak skonfigurować softstart?

Podłączenie softstartu to dopiero pierwszy etap pracy z układem napędowym. Drugim, równie ważnym krokiem jest konfiguracja. To właśnie od nastaw zależy, czy silnik ruszy pewnie, czy prąd rozruchowy zostanie ograniczony do akceptowalnego poziomu, czy mechanika maszyny nie dostanie niepotrzebnego szarpnięcia oraz czy stycznik obejściowy załączy się we właściwym momencie.

Zacznijmy od najważniejszej zasady: softstartu nie ustawia się „na oko”. Punktem wyjścia zawsze muszą być dane z tabliczki znamionowej silnika, charakter napędzanej maszyny oraz warunki pracy całego układu. Inaczej podejdziemy do pompy odśrodkowej, inaczej do wentylatora, inaczej do przenośnika, a jeszcze inaczej do młyna, kruszarki lub mieszadła uruchamianego pod obciążeniem.

Kluczowe znaczenie ma przede wszystkim wymagany moment rozruchowy. Jeżeli maszyna startuje lekko, można zastosować łagodniejsze nastawy. Jeżeli jednak napęd ma duże tarcie statyczne, dużą bezwładność albo rusza pod obciążeniem, zbyt mocne ograniczenie napięcia lub prądu może spowodować, że silnik nie będzie w stanie rozpędzić maszyny. Wtedy rozruch będzie trwał zbyt długo, silnik zacznie się nagrzewać, a softstart może zakończyć próbę uruchomienia błędem.

Drugim ważnym czynnikiem są parametry sieci zasilającej. Jeżeli instalacja ma duży zapas mocy i niską impedancję, problem spadków napięcia podczas rozruchu może być mniej odczuwalny. Jeżeli jednak mamy ograniczoną moc przyłączeniową, długie linie zasilające albo wiele odbiorników pracujących równocześnie, sposób ograniczenia prądu rozruchowego staje się bardzo istotny. Właśnie wtedy dobór charakterystyki rozruchu, limitu prądu i czasu rozruchu ma bezpośredni wpływ nie tylko na silnik, ale również na całą instalację.

W przypadku softstartów F&F serii SF, obejmującej modele od SF-110 dla silników do 11 kW do SF-550 dla silników do 55 kW, użytkownik ma do dyspozycji kilka trybów rozruchu, funkcje kontroli parametrów pracy oraz możliwość sterowania zewnętrznym stycznikiem obejściowym. Jest to istotne, ponieważ podczas rozruchu i miękkiego hamowania softstart steruje wszystkimi trzema fazami wyjściowymi, natomiast podczas normalnej pracy silnik powinien być zasilany przez zewnętrzny stycznik obejściowy. Dzięki temu, po zakończeniu rozruchu tor energoelektroniczny softstartu nie jest niepotrzebnie obciążany prądem roboczym silnika.

Panel sterowniczy softstartów serii SF

W softstartach F&F serii SF konfigurację wykonuje się z poziomu wbudowanego panelu sterowniczego. Panel umożliwia nie tylko zmianę nastaw, ale również monitorowanie stanu urządzenia i napędu. Na panelu znajdują się kontrolki sygnalizacyjne, wyświetlacz oraz przyciski służące do uruchamiania, zatrzymywania, kasowania błędów i edycji parametrów.

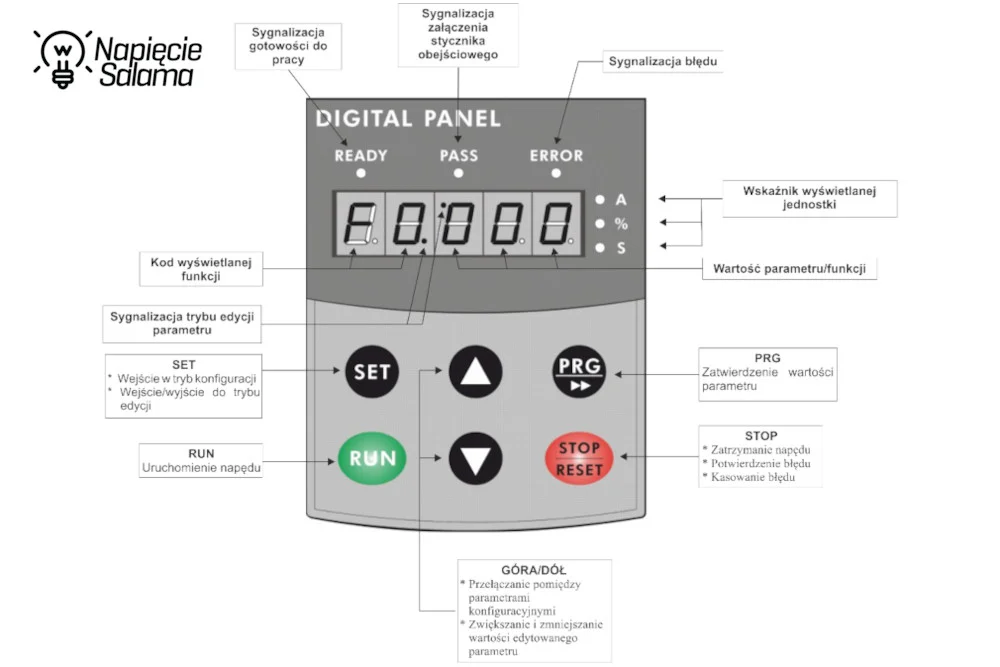

W praktyce najważniejsze są trzy grupy elementów:

1. kontrolki informujące o stanie pracy, na przykład gotowości urządzenia, pracy przez stycznik obejściowy oraz wystąpieniu błędu,
2. wyświetlacz, na którym pojawiają się komunikaty, numery parametrów, wartości nastaw oraz informacje diagnostyczne,
3. przyciski, za pomocą których użytkownik wybiera parametr, zmienia jego wartość i zapisuje ustawienia.

Warto zwrócić uwagę, że panel nie jest tylko „klawiaturą do wpisania kilku liczb”. Podczas uruchamiania napędu panel pozwala obserwować zachowanie softstartu, sprawdzić komunikaty błędów i ocenić, czy rozruch przebiega zgodnie z założeniami. To szczególnie ważne przy pierwszym uruchomieniu maszyny oraz po każdej zmianie obciążenia, silnika lub sposobu pracy układu.

Jak edytować parametry softstartu?

Sama edycja parametrów jest stosunkowo prosta, ale trzeba wykonywać ją świadomie. W softstartach F&F serii SF wejście do trybu edycji odbywa się za pomocą przycisku SET. Po jego naciśnięciu na wyświetlaczu pojawia się numer parametru, który można wybrać za pomocą przycisków góra i dół. Po ponownym naciśnięciu SET przechodzimy do edycji wybranego parametru, a następnie zmieniamy jego wartość przyciskami strzałek. Zapis nastawy wykonuje się przyciskiem PRG.

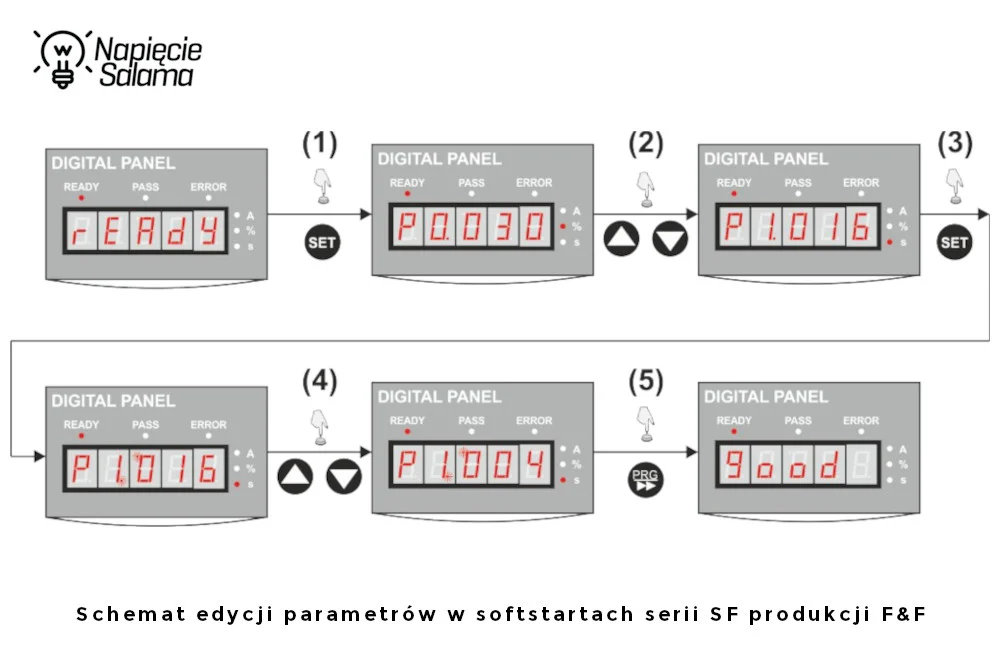

W instrukcji producent pokazuje ten proces krok po kroku: najpierw wyświetlany jest aktualny kod parametru, następnie wybiera się właściwy parametr, wchodzi do jego edycji, ustawia wartość i zapisuje zmianę. Poprawne zapisanie nastawy potwierdzane jest komunikatem na wyświetlaczu. Jeżeli użytkownik opuści tryb edycji bez zapisania zmian, nowa wartość nie zostanie zapamiętana.

Nie zmieniaj parametrów bez notatek

To dobry moment, aby podkreślić bardzo praktyczną zasadę: nie należy zmieniać kilku parametrów naraz bez zapisania, co i dlaczego zostało zmienione. Podczas uruchamiania napędu warto prowadzić krótkie notatki, szczególnie wtedy, gdy korygujemy napięcie początkowe, czas rozruchu, limit prądu lub tryb startu. Jeżeli po zmianie nastaw napęd zacznie zachowywać się gorzej, łatwo będzie wrócić do wcześniejszych wartości i ustalić przyczynę problemu.

Nie chodzi więc o to, że konfiguracja softstartu jest trudna. Trudność pojawia się dopiero wtedy, gdy instalator próbuje ustawiać urządzenie bez danych silnika, bez znajomości charakteru obciążenia i bez obserwacji rzeczywistego rozruchu maszyny. Panel sterowniczy daje narzędzia do konfiguracji, ale poprawne nastawy muszą wynikać z tego, jak zachowuje się konkretny układ napędowy.

Najważniejsze parametry softstartu, od czego zacząć konfigurację?

Pełną tabelę parametrów konfiguracyjnych softstartów F&F serii SF znajdziesz w instrukcji obsługi producenta, na stronach 17 do 20. Nie ma sensu przepisywać jej tutaj w całości, ponieważ sama tabela nie odpowie na najważniejsze pytanie praktyczne: co ustawić na początku i dlaczego właśnie tak?

Pobierz instrukcję obsługi softstartów F&F serii SF >>

Dlatego zamiast omawiać każdy parametr po kolei, przejdziemy przez te nastawy, które mają największe znaczenie podczas pierwszego uruchomienia napędu. Skupimy się na prądzie znamionowym silnika, napięciu początkowym, czasie rozruchu, ograniczeniu prądu, wyborze trybu startu, sposobie zatrzymania oraz zabezpieczeniach. To są ustawienia, które w praktyce decydują o tym, czy softstart będzie rzeczywiście pomagał maszynie, czy tylko stanie się kolejnym źródłem błędów podczas uruchomienia.

Prąd znamionowy silnika, pierwszy parametr konfiguracji softstartu

Jednym z najważniejszych parametrów, od którego należy rozpocząć konfigurację softstartu, jest prąd znamionowy silnika. W softstartach F&F serii SF parametr ten opisany jest jako PP, prąd znamionowy silnika. To właśnie do tego parametru wpisujemy wartość prądu odczytaną z tabliczki znamionowej konkretnego silnika.

Warto podkreślić jedną bardzo ważną rzecz: nie wpisujemy tutaj „mocy z katalogu”, prądu zabezpieczenia, prądu wyjściowego softstartu ani wartości dobranej „na oko”. Wpisujemy prąd znamionowy silnika, który rzeczywiście pracuje w danym układzie napędowym.

Dlaczego prąd znamionowy silnika jest tak ważny?

Od poprawnie wpisanego prądu znamionowego zależy sposób, w jaki softstart interpretuje obciążenie silnika. Jeżeli w parametrze PP wpiszemy wartość zbyt dużą, urządzenie może zbyt późno reagować na przeciążenie. W praktyce oznacza to ryzyko, że silnik przez zbyt długi czas będzie pracował w niekorzystnych warunkach, zanim softstart uzna taki stan za wymagający reakcji.

Jeżeli natomiast wpiszemy zbyt małą wartość prądu, softstart może zgłaszać przeciążenie lub błędy mimo tego, że napęd pracuje poprawnie. Dlatego prąd znamionowy silnika jest jednym z tych parametrów, które decydują o tym, czy układ łagodnego rozruchu będzie działał sensownie.

Konfiguracji softstartu nie zaczynamy więc od wyboru „ładnej rampy”, przypadkowego skrócenia czasu rozruchu albo ustawienia limitu prądu według własnego przeczucia. Zaczynamy od danych silnika. Najprostsza praktyczna metoda jest bardzo prosta: przed rozpoczęciem konfiguracji należy zrobić zdjęcie tabliczki znamionowej silnika i zapisać najważniejsze dane w notatniku, protokole uruchomienia albo karcie rozruchu.

Warto zanotować przede wszystkim:

• napięcie znamionowe silnika,
• układ połączeń uzwojeń, na przykład gwiazda lub trójkąt,
• prąd znamionowy silnika,
• moc znamionową,
• częstotliwość zasilania,
• prędkość obrotową,
• współczynnik mocy cos φ,
• sprawność, jeżeli została podana,
• rodzaj pracy, na przykład S1,
• stopień ochrony IP, jeżeli ma znaczenie dla warunków zabudowy.

Nie wszystkie te dane będą bezpośrednio potrzebne do konfiguracji softstartu, ale ich spisanie jest dobrą praktyką eksploatacyjną. Do ustawienia softstartu najważniejszy będzie prąd znamionowy silnika, natomiast pozostałe parametry mogą pomóc przy późniejszej diagnostyce, serwisie, modernizacji albo wymianie napędu. Warto więc zrobić zdjęcie tabliczki znamionowej od razu, szczególnie gdy po zamknięciu osłon lub zabudowy dostęp do silnika będzie utrudniony.

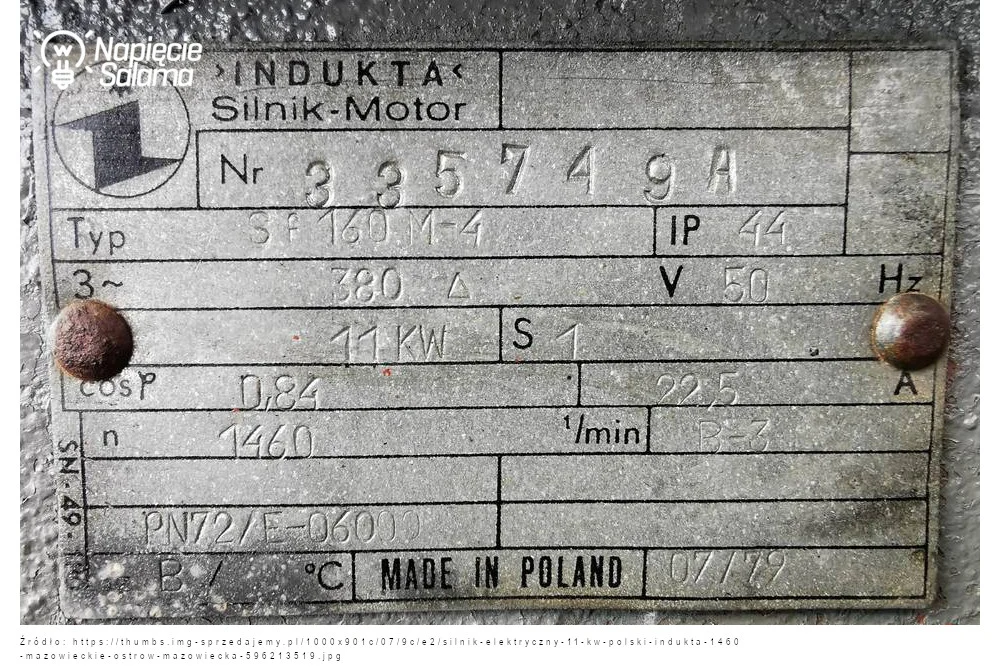

Na przykładowej tabliczce znamionowej silnika 11 kW możemy odczytać między innymi, że jest to trójfazowy silnik indukcyjny, przystosowany do pracy przy napięciu 380 V, w połączeniu trójkąta, z prądem znamionowym 22,5 A, częstotliwością 50 Hz, prędkością obrotową 1460 obr/min oraz współczynnikiem mocy cos φ równym 0,84.

Dla konfiguracji softstartu najważniejszy będzie tutaj prąd znamionowy silnika, czyli 22,5 A. To tę wartość należy wpisać do parametru PP softstartu F&F. Nie zaokrąglamy jej dowolnie tylko dlatego, że softstart ma określony prąd wyjściowy albo dlatego, że przekaźnik przeciążeniowy ustawiono na inną wartość. Punktem odniesienia jest zawsze konkretny silnik i jego tabliczka znamionowa.

Ten przykład pokazuje też ważną rzecz związaną z doborem softstartu. Jeżeli przykładowy silnik 11 kW ma prąd znamionowy 22,5 A, to nie należy automatycznie dobierać urządzenia tylko dlatego, że w katalogu występuje przy mocy 11 kW. Trzeba sprawdzić prąd wyjściowy konkretnego modelu. Jeżeli model SF-110 ma prąd wyjściowy 22 A, to dla silnika o prądzie 22,5 A należy przyjąć większy softstart, na przykład SF-150 o prądzie 30 A.

Powyższy przykład dobrze pokazuje, że dwa silniki o tej samej mocy mogą mieć różne prądy znamionowe, zależnie od konstrukcji, sprawności, współczynnika mocy, napięcia znamionowego i sposobu połączenia uzwojeń.

Moc w kilowatach pomaga szybko znaleźć orientacyjny zakres urządzenia, ale przy doborze i konfiguracji decydujący pozostaje prąd silnika. W przypadku softstartów F&F serii SF producent również zwraca uwagę, że przy doborze typu softstartu należy w pierwszej kolejności opierać się na znamionowym i rzeczywistym prądzie silnika, a dopiero w dalszej kolejności na jego mocy.

Dopiero po sprawdzeniu zakresu prądowego softstartu trzeba ocenić, czy warunki rozruchu nie są zbyt ciężkie, czy liczba rozruchów nie będzie zbyt duża oraz czy układ mechaniczny nie wymaga większego zapasu.

Na tym etapie konfiguracji najważniejsza jest jedna zasada: parametr PP ustawiamy według prądu znamionowego konkretnego silnika, a nie według przypuszczeń, zabezpieczenia ani samej mocy zapisanej w kilowatach.

Dopiero po poprawnym wpisaniu tej wartości można sensownie przejść do kolejnych nastaw, takich jak tryb rozruchu, napięcie początkowe, czas rozruchu i ograniczenie prądu.

Tryb rozruchu, czyli jak dopasować softstart do charakteru maszyny

Po wpisaniu prądu znamionowego silnika kolejnym ważnym krokiem jest wybór trybu rozruchu. To od niego zależy, w jaki sposób softstart będzie zwiększał napięcie, ograniczał prąd i kształtował moment dostępny na wale silnika podczas uruchamiania maszyny.

W softstartach F&F serii SF tryb rozruchu wybierany jest parametrem P9. Producent przewiduje kilka charakterystyk pracy, między innymi ograniczenie prądu maksymalnego, liniowy wzrost napięcia, gwałtowny start, liniowy wzrost prądu, podwójną kontrolę napięcia i prądu oraz rozruch bezpośredni z kontrolą parametrów.

W pierwszej części artykułu wyjaśniłem, że softstart ogranicza prąd rozruchowy głównie przez ograniczanie napięcia doprowadzanego do silnika. Trzeba jednak pamiętać o bardzo ważnej konsekwencji tej zależności: jeżeli obniżamy napięcie, zmniejszamy również dostępny moment elektromagnetyczny silnika. Dlatego wybór trybu rozruchu nie może być przypadkowy. Charakterystyka startu musi być dopasowana nie tylko do silnika, ale przede wszystkim do napędzanej maszyny.

Inaczej ustawimy softstart dla pompy odśrodkowej, inaczej dla wentylatora, inaczej dla przenośnika, a jeszcze inaczej dla mieszadła, młyna, kruszarki lub mechanizmu ruszającego pod obciążeniem. W lekkich aplikacjach można pozwolić sobie na łagodniejszy rozruch. W ciężkich aplikacjach zbyt mocne ograniczenie napięcia lub prądu może spowodować, że silnik nie wytworzy momentu potrzebnego do ruszenia maszyny. Efekt będzie odwrotny od zamierzonego: rozruch będzie trwał zbyt długo, silnik zacznie się nagrzewać, a softstart może zgłosić błąd.

Jakie tryby rozruchu można wykorzystać w praktyce?

Dostępne tryby rozruchu w softstartach F&F serii SF można potraktować jako narzędzia do różnych zadań. Nie chodzi o to, aby zawsze wybierać najbardziej zaawansowaną funkcję, lecz o to, aby dobrać sposób rozruchu do zachowania konkretnej maszyny.

Najczęściej spotykane tryby można uporządkować następująco:

• ograniczenie prądu maksymalnego, przydatne wtedy, gdy najważniejsze jest ograniczenie obciążenia sieci zasilającej,
• liniowy wzrost napięcia, dobry punkt startowy dla aplikacji o lekkim rozruchu, na przykład pomp odśrodkowych lub wentylatorów,
• gwałtowny start i dalsze ograniczenie prądu, stosowany wtedy, gdy maszyna potrzebuje krótkiego impulsu momentu na początku, a później może być rozpędzana łagodniej,
• gwałtowny start i dalszy liniowy wzrost napięcia, przydatny wtedy, gdy głównym problemem jest samo ruszenie mechanizmu z miejsca,
• liniowy wzrost prądu, pozwalający lepiej uporządkować przebieg rozruchu niż klasyczna rampa napięciowa,
• podwójna kontrola napięcia i prądu, czyli bardziej zaawansowany tryb, w którym softstart dobiera przebieg rozruchu na podstawie zachowania napędu,
• rozruch bezpośredni z kontrolą parametrów, czyli tryb, w którym softstart zasila silnik pełnym napięciem, ale nadal monitoruje parametry pracy.

Jeżeli nie mamy dużego doświadczenia z softstartami, warto przyjąć prostą zasadę: zaczynamy od spokojniejszej charakterystyki i obserwujemy zachowanie maszyny. Dla pomp i wentylatorów dobrym punktem startowym może być liniowy wzrost napięcia albo podwójna kontrola napięcia i prądu. Dla przenośników o umiarkowanym obciążeniu warto rozważyć ograniczenie prądu lub liniowy wzrost prądu. Dla mechanizmów, które mają problem z ruszeniem z miejsca, można dopiero później rozważyć tryb z krótkim impulsem startowym.

Dlaczego tryb gwałtownego startu trzeba stosować ostrożnie?

Tryby z gwałtownym startem mogą być przydatne, ale nie powinny być traktowane jako domyślne ustawienie dla każdego napędu. Krótki impuls pełnego napięcia może pomóc pokonać tarcie statyczne, zastały mechanizm lub chwilowe opory początkowe. Jednocześnie taki sposób rozruchu zwiększa udar elektryczny i mechaniczny.

W praktyce oznacza to, że „mocniejszy start” nie zawsze jest lepszy. Zbyt agresywna charakterystyka może ograniczyć zalety softstartu, ponieważ rozruch zacznie przypominać bezpośrednie załączenie silnika do sieci. Pojawi się większy prąd rozruchowy, większe szarpnięcie mechaniczne i większe obciążenie elementów napędowych. W skrajnych przypadkach może to przyspieszyć zużycie sprzęgła, przekładni, pasów, łańcuchów, wału albo elementów roboczych maszyny.

Z drugiej strony zbyt łagodna charakterystyka również może być problemem. Jeżeli napięcie początkowe lub limit prądu zostaną ustawione zbyt nisko, silnik może buczeć, pobierać prąd, nagrzewać się i nie rozpędzać maszyny. Taki stan jest bardzo niekorzystny, ponieważ energia elektryczna zamienia się głównie w ciepło, a nie w ruch.

Dlatego przy doborze trybu rozruchu trzeba zadać sobie kilka praktycznych pytań:

• czy maszyna startuje lekko, czy pod obciążeniem?
• Czy największy problem występuje w chwili ruszenia z miejsca?
• Czy napęd ma dużą bezwładność?
• Czy ważniejsze jest ograniczenie prądu pobieranego z sieci, czy ograniczenie szarpnięcia mechanicznego?
• Czy instalacja zasilająca ma wystarczający zapas mocy?
• Czy maszyna może bezpiecznie rozpędzać się dłużej, czy proces wymaga szybkiego osiągnięcia prędkości roboczej?

Odpowiedzi na te pytania są ważniejsze niż przypadkowe wybranie z tabeli trybu pracy. Softstart nie wie, czy napędza pompę, wentylator, przenośnik czy kruszarkę. To instalator, automatyk lub osoba uruchamiająca napęd musi dobrać charakterystykę rozruchu do rzeczywistych warunków pracy.

Jak praktycznie dobrać tryb rozruchu?

Najprostsze podejście praktyczne polega na tym, aby najpierw wybrać tryb dopasowany do przewidywanego charakteru obciążenia, wykonać próbę bez obciążenia, a następnie sprawdzić zachowanie napędu w rzeczywistych warunkach pracy.

Podczas pierwszych prób warto obserwować przede wszystkim:

• czy silnik rusza od razu po komendzie START??
• Czy nie słychać długiego buczenia bez realnego obrotu wału?
• Jak długo trwa rozpędzanie maszyny i jaki prąd pojawia się podczas rozruchu?
• Czy mechanika pracuje spokojnie, a softstart nie zgłasza błędów?
• Czy po zakończeniu rozruchu prawidłowo załącza się stycznik obejściowy?

Jeżeli napęd rusza zbyt wolno, nie osiąga prędkości roboczej albo softstart zgłasza błąd, trzeba skorygować nastawy. Przyczyną może być zbyt niskie napięcie początkowe, zbyt niski limit prądu, nieodpowiedni tryb rozruchu albo rzeczywisty problem mechaniczny. Jeżeli natomiast rozruch jest zbyt gwałtowny, warto złagodzić charakterystykę, obniżyć napięcie początkowe albo wydłużyć czas rozruchu.

Warto zapamiętać prostą zasadę: tryb rozruchu dobieramy do maszyny, a nie do przyzwyczajenia osoby uruchamiającej układ. Dla lekkiego napędu najlepszy będzie zwykle spokojny rozruch. Dla ciężkiego napędu potrzebny może być większy moment na początku. Dla instalacji o ograniczonej mocy kluczowe może być ograniczenie prądu. Dopiero po połączeniu tych informacji można sensownie ustawić kolejne parametry, czyli napięcie początkowe, czas rozruchu i limit prądu.

Napięcie początkowe i czas rozruchu, czyli dlaczego „łagodniej” nie zawsze znaczy „lepiej”?

Po wyborze trybu rozruchu trzeba ustawić dwa parametry, które bardzo mocno wpływają na zachowanie napędu: napięcie początkowe oraz czas rozruchu. W softstartach F&F serii SF napięcie początkowe opisane jest parametrem P0, a czas rozruchu parametrem P1. Według instrukcji producenta parametr P0 ma zakres nastawy od 30 do 70%, natomiast parametr P1 od 2 do 60 sekund.

Na pierwszy rzut oka mogłoby się wydawać, że najlepsze ustawienie to jak najniższe napięcie początkowe i jak najdłuższy czas rozruchu. W końcu softstart ma uruchamiać silnik łagodnie. W praktyce takie podejście może jednak przynieść odwrotny skutek.

Softstart ogranicza prąd rozruchowy przez ograniczanie napięcia doprowadzanego do silnika. Jednocześnie, wraz ze spadkiem napięcia, zmniejsza się dostępny moment elektromagnetyczny. Jeżeli napięcie początkowe będzie zbyt niskie, silnik może nie wytworzyć momentu potrzebnego do ruszenia maszyny. Zamiast płynnego startu pojawi się buczenie, pobór prądu, nagrzewanie silnika i brak rzeczywistego rozpędzania napędu.

Dlatego napięcie początkowe powinno być ustawione tak, aby po wydaniu komendy START silnik rzeczywiście zaczął się obracać, ale bez gwałtownego szarpnięcia. To bardzo ważna różnica. Nie chodzi o to, aby ustawić najmniejszą możliwą wartość, tylko najmniejszą wartość, przy której napęd rusza pewnie i powtarzalnie.

Jeżeli parametr P0 będzie ustawiony zbyt wysoko, silnik ruszy szybciej, ale rozruch zacznie przypominać bezpośrednie załączenie do sieci. Pojawi się większy udar prądowy i większe obciążenie mechaniki. W takiej sytuacji część korzyści wynikających z zastosowania softstartu zostanie utracona, ponieważ sprzęgła, przekładnie, pasy, łańcuchy, wały i elementy robocze maszyny nadal będą narażone na gwałtowne obciążenie.

Jak dobrać czas rozruchu?

Podobnie trzeba podejść do czasu rozruchu. Parametr P1 nie powinien być ustawiany przypadkowo. Zbyt krótki czas rozruchu oznacza szybsze narastanie napięcia, a więc większy udar prądowy i mechaniczny. Zbyt długi czas rozruchu również nie jest dobrym rozwiązaniem, ponieważ silnik przez dłuższy czas pracuje w stanie przejściowym, przy większym poślizgu i podwyższonym prądzie.

W praktyce zbyt długi rozruch może powodować niepotrzebne nagrzewanie silnika i softstartu. Szczególnie niekorzystne jest to wtedy, gdy maszyna nie rozpędza się prawidłowo, a silnik przez kilka lub kilkanaście sekund pobiera prąd, ale nie wykonuje użytecznej pracy mechanicznej.

Trzeba też pamiętać, że rzeczywisty czas rozruchu nie zawsze będzie dokładnie taki sam jak wartość wpisana w parametrze P1. Przy rampie napięciowej czas pełnego rozruchu zależy od charakteru obciążenia i przebiegu samego startu. Jeżeli obciążenie jest niewielkie, a silnik rozpędza się bez problemu, rozruch może zakończyć się szybciej, niż wynikałoby to z nastawy czasu.

Dlatego parametr P1 należy traktować jako nastawę kształtującą przebieg rozruchu, a nie jako gwarancję, że maszyna zawsze osiągnie prędkość roboczą dokładnie po zadanej liczbie sekund.

Od jakich wartości zacząć ustawianie softstartu?

Najbezpieczniejsze podejście polega na tym, aby zacząć od wartości umiarkowanych. Nie ustawiamy od razu skrajnie niskiego napięcia początkowego ani maksymalnie długiego czasu rozruchu. Najpierw dobieramy wartości początkowe, wykonujemy próbę bez obciążenia i obserwujemy zachowanie napędu.

Podczas pierwszych prób warto zwrócić uwagę na kilka rzeczy:

• czy silnik rusza od razu po komendzie START, bez długiego buczenia i bez realnego obrotu wału?
• Czy rozruch nie jest zbyt gwałtowny?
• Jak długo trwa rozpędzanie maszyny i jaki prąd pojawia się podczas rozruchu?
• Czy softstart nie zgłasza błędów, a stycznik obejściowy załącza się prawidłowo?
• Jak zachowuje się mechanika napędu?

Dopiero po takiej próbie można korygować nastawy. Jeżeli silnik nie rusza lub rusza bardzo ospale, zwykle trzeba zwiększyć napięcie początkowe albo zmienić charakterystykę rozruchu. Jeżeli rozruch jest zbyt gwałtowny, warto obniżyć napięcie początkowe, wydłużyć czas rozruchu albo wybrać łagodniejszy tryb startu.

Jeżeli rozruch trwa zbyt długo, nie należy automatycznie wydłużać czasu P1. Najpierw trzeba sprawdzić, czy ograniczenie prądu nie jest zbyt mocne, czy maszyna nie jest przeciążona, czy silnik został prawidłowo dobrany do napędu i czy nie występuje problem mechaniczny, na przykład zatarte łożysko, zbyt napięty pas albo zablokowany element maszyny.

Dlaczego próba bez obciążenia nie wystarczy?

Próba bez obciążenia jest dobrym pierwszym etapem uruchomienia, ale nie kończy konfiguracji softstartu. Napęd, który bez obciążenia rusza spokojnie i poprawnie, pod rzeczywistym obciążeniem może wymagać korekty napięcia początkowego, czasu rozruchu albo limitu prądu.

To normalna sytuacja. Softstart konfigurujemy nie pod sam silnik obracający się „luzem”, ale pod kompletną maszynę w rzeczywistych warunkach pracy. Dopiero wtedy widać, czy silnik ma wystarczający moment, czy rozruch nie trwa zbyt długo, czy prąd mieści się w akceptowalnym zakresie i czy mechanika zachowuje się spokojnie.

Warto zapamiętać prostą zasadę: napięcie początkowe ma pomóc silnikowi ruszyć, a czas rozruchu ma nadać temu procesowi właściwą dynamikę. Jeżeli ustawimy je zbyt łagodnie, silnik może nie rozpędzić maszyny. Jeżeli ustawimy je zbyt agresywnie, rozruch zacznie przypominać bezpośrednie załączenie do sieci.

Dobre nastawy znajdują się pomiędzy tymi skrajnościami i zawsze muszą wynikać z obserwacji konkretnego układu napędowego. Właśnie dlatego po napięciu początkowym i czasie rozruchu trzeba świadomie ustawić kolejny parametr, czyli limit prądu rozruchowego.

Limit prądu rozruchowego, czyli kompromis między siecią a maszyną

Kolejnym parametrem, który trzeba ustawić świadomie, jest ograniczenie prądu rozruchowego. W softstartach F&F serii SF parametr ten określa maksymalną wartość prądu rozruchowego odniesioną do prądu znamionowego silnika. Według instrukcji producenta zakres nastawy wynosi od 50 do 500%, a wartość fabryczna to 280%.

W praktyce oznacza to, że softstart nie ogranicza prądu do przypadkowej wartości w amperach, lecz odnosi nastawę do prądu znamionowego silnika wpisanego wcześniej w parametrze PP. Jeżeli więc silnik ma prąd znamionowy 20 A, a ograniczenie prądu ustawimy na 280%, softstart będzie dążył do ograniczenia prądu rozruchowego w okolicach 56 A.

Nie oznacza to jednak automatycznie, że silnik ruszy prawidłowo. Limit prądu nie może być ustawiony wyłącznie pod instalację elektryczną. Musi być dobrany również do wymagań napędzanej maszyny.

Dlaczego zbyt niski limit prądu może zatrzymać rozruch?

Ograniczając prąd rozruchowy, softstart ogranicza napięcie doprowadzane do silnika, a tym samym zmniejsza dostępny moment elektromagnetyczny. Jeżeli maszyna wymaga dużego momentu rozruchowego, zbyt niski limit prądu może spowodować, że silnik nie będzie w stanie pokonać oporów mechanicznych.

W takiej sytuacji zamiast poprawnego rozruchu pojawia się długie buczenie, powolne rozpędzanie, grzanie silnika, grzanie softstartu, a czasami błąd rozruchu. To jeden z częstszych problemów podczas uruchamiania softstartów. Instalator często chce dobrze, czyli chce mocno ograniczyć prąd rozruchowy, aby nie obciążać instalacji. Problem polega na tym, że maszyna nadal potrzebuje określonego momentu na wale.

Jeżeli dostępny moment będzie mniejszy od momentu wymaganego przez maszynę, napęd nie ruszy poprawnie, niezależnie od tego, jak dobrze wygląda nastawa w menu.

Zbyt niski limit prądu może spowodować, że:

• silnik nie ruszy,
• rozruch będzie trwał zbyt długo,
• softstart zgłosi błąd,
• silnik zacznie się nadmiernie nagrzewać,
• softstart będzie niepotrzebnie obciążany cieplnie,
• mechanika będzie pracować w niekorzystnym zakresie drgań,
• stycznik obejściowy nie załączy się we właściwym momencie, ponieważ napęd nie osiągnie prawidłowego stanu pracy.

Warto więc zapamiętać prostą zasadę: niski prąd rozruchowy sam w sobie nie jest jeszcze sukcesem. Sukcesem jest taki rozruch, w którym silnik rusza pewnie, osiąga prędkość roboczą, instalacja nie jest nadmiernie obciążona, a mechanika nie dostaje niepotrzebnego szarpnięcia.

Dlaczego zbyt wysoki limit prądu też jest problemem?

Zbyt wysoki limit prądu również nie jest rozwiązaniem idealnym. Jeżeli ustawimy ograniczenie bardzo wysoko, softstart będzie miał niewielki wpływ na przebieg rozruchu. Silnik zacznie zachowywać się podobnie jak przy bezpośrednim załączeniu do sieci, a więc pojawi się większy udar prądowy i większe obciążenie mechaniki.

W takiej sytuacji warto zadać sobie pytanie, czy układ łagodnego rozruchu rzeczywiście spełnia swoje zadanie. Jeżeli prąd rozruchowy nadal jest wysoki, a maszyna rusza z wyraźnym szarpnięciem, to sama obecność softstartu w szafie sterowniczej niewiele zmienia.

Zbyt wysoki limit prądu może spowodować, że:

• ograniczenie prądu będzie mało skuteczne,
• rozruch będzie zbliżony do bezpośredniego załączenia silnika,
• udar mechaniczny będzie większy,
• mogą pojawić się spadki napięcia w instalacji,
• inne odbiorniki zasilane z tej samej sieci mogą odczuć skutki rozruchu,
• obciążenie sprzęgieł, przekładni, pasów, łańcuchów i wałów będzie większe.

F&F jako producent softstartów serii SF zwraca uwagę, że przy napędach lekko obciążonych albo przy wysoko ustawionej wartości prądu granicznego może się zdarzyć, że podczas rozruchu graniczna wartość prądu nie zostanie osiągnięta. W takim przypadku czas rozruchu może być bardzo krótki, a charakter pracy będzie zbliżony do bezpośredniego załączenia silnika do sieci.

Jak w praktyce dobrać limit prądu?

Limit prądu trzeba traktować jak kompromis. Z jednej strony chcemy ograniczyć obciążenie sieci zasilającej, spadki napięcia i udary prądowe. Z drugiej strony musimy zostawić silnikowi wystarczająco dużo momentu, aby mógł rozpędzić napędzaną maszynę.

Dobór najlepiej wykonać etapami. Najpierw ustawiamy wartość umiarkowaną, wykonujemy próbę bez obciążenia i obserwujemy zachowanie napędu. Następnie wykonujemy próbę z rzeczywistym obciążeniem, ponieważ dopiero wtedy można ocenić, czy silnik ma wystarczający moment do pracy w normalnych warunkach.

Podczas prób należy obserwować przede wszystkim prąd rozruchowy, czas rozpędzania napędu, zachowanie mechaniki, komunikaty błędów oraz moment załączenia stycznika obejściowego.

Jeżeli silnik rusza zbyt wolno, rozruch trwa długo albo softstart zgłasza błąd, limit prądu może być ustawiony zbyt nisko. Jeżeli natomiast rozruch jest gwałtowny albo powoduje zauważalne spadki napięcia, limit prądu może być zbyt wysoki lub tryb rozruchu nie jest dobrze dopasowany do maszyny.

Trzeba też pamiętać o drugiej stronie problemu. Czasami instalacja zasilająca nie pozwala na taki rozruch, jakiego wymaga maszyna. Jeżeli sieć jest słaba, linia zasilająca długa, a moc przyłączeniowa ograniczona, może się okazać, że nie da się jednocześnie bardzo mocno ograniczyć prądu i zapewnić wysokiego momentu rozruchowego.

Wtedy trzeba szukać kompromisu: skorygować nastawy, poprawić warunki zasilania, dobrać większy softstart albo rozważyć inne rozwiązanie, np. falownik.

Najważniejsza zasada jest prosta: limit prądu ustawiamy nie tylko pod instalację, ale również pod wymagania maszyny. Poprawny rozruch jest dopiero wtedy, gdy silnik rusza pewnie, osiąga prędkość roboczą, instalacja nie jest nadmiernie obciążona, a mechanika pracuje spokojnie.

Funkcje kontrolne softstartu a zabezpieczenia silnika, gdzie przebiega granica?

Po ustawieniu podstawowych parametrów rozruchu, czyli prądu znamionowego silnika, trybu startu, napięcia początkowego, czasu rozruchu i limitu prądu, trzeba przejść do funkcji kontrolnych softstartu. To ważny etap, ale od razu trzeba wyraźnie rozdzielić dwie rzeczy: softstart może monitorować wybrane stany pracy napędu, ale nie zastępuje prawidłowo dobranych zabezpieczeń silnika i instalacji.

Zabezpieczenia toru mocy, dobór styczników, kabli, ochrony przeciwporażeniowej i całego układu zasilania nadal muszą być zaprojektowane niezależnie. Softstart może wspierać diagnostykę, ale jego funkcje nadzoru nie zastępują prawidłowo dobranych zabezpieczeń.

W przypadku softstartów F&F serii SF producent przewiduje między innymi funkcje związane z kontrolą temperatury urządzenia, zanikiem napięcia fazowego, asymetrią prądów fazowych, przeciążeniem, napięciem zasilania, zwarciem oraz zbyt niskim obciążeniem. W praktyce oznacza to, że softstart może wykrywać niektóre nieprawidłowe stany pracy i odpowiednio na nie reagować. Nie oznacza to jednak, że można zrezygnować z zabezpieczeń zewnętrznych albo dobierać je przypadkowo.

Najbezpieczniej traktować te funkcje softstartu jako dodatkową warstwę diagnostyki i kontroli. Dobrze skonfigurowany softstart może pomóc szybciej zauważyć problem z rozruchem, zasilaniem, przeciążeniem lub pracą maszyny. Źle skonfigurowany może natomiast reagować zbyt późno albo zatrzymywać napęd bez rzeczywistej potrzeby.

W praktyce szczególną uwagę warto zwrócić na:

• prąd znamionowy silnika wpisany do parametru PP,
• maksymalny dopuszczalny prąd roboczy,
• poziom zabezpieczenia podnapięciowego,
• poziom zabezpieczenia nadnapięciowego,
• charakterystykę reakcji na przeciążenie,
• opóźnienia reakcji na nieprawidłowy stan pracy,
• sposób sygnalizacji błędu,
• ewentualną blokadę nastaw po uruchomieniu.

Nie są to nastawy, które warto zostawić przypadkowi. Jeżeli zostaną ustawione zbyt łagodnie, softstart może zbyt późno zareagować na realny problem. Jeżeli będą ustawione zbyt ostro, urządzenie może zatrzymywać napęd mimo tego, że rozruch i praca maszyny przebiegają prawidłowo.

Jak rozumieć charakterystykę reakcji na przeciążenie?

W instrukcji softstartów F&F serii SF producent przewiduje wybór charakteru pracy dopasowanego do obciążenia. Dostępne są między innymi ustawienia dla małego obciążenia, standardowego obciążenia, dużego obciążenia oraz tryb zaawansowany.

Z punktu widzenia praktyka najważniejsze jest to, że nie są to ustawienia „lepsze” albo „gorsze”. Są to różne charakterystyki reakcji na przeciążenie. Innej reakcji wymaga lekko obciążona pompa, innej przenośnik, a jeszcze innej mieszadło lub kruszarka uruchamiana pod obciążeniem.

Dla małego obciążenia charakterystyka termiczna odpowiada klasie 2. To szybka reakcja, dobra dla napędów, które uruchamiają się łatwo i krótko. Przykładem mogą być lekko obciążone wentylatory, pompy lub maszyny o niewielkiej bezwładności.

Dla standardowego obciążenia stosuje się charakterystykę klasy 10. To typowy wybór dla wielu aplikacji silnikowych, w których rozruch nie jest ani wyjątkowo lekki, ani bardzo ciężki. Taka charakterystyka dopuszcza dłuższy rozruch niż klasa 2, ale nadal pozwala utrzymać rozsądną reakcję na przeciążenie.

Dla dużego obciążenia stosuje się charakterystykę klasy 20. Taka nastawa może być potrzebna przy napędach o większej bezwładności lub większym momencie oporowym, na przykład przy przenośnikach, mieszadłach, młynach, kruszarkach albo maszynach, które rozpędzają się wolniej i przez dłuższy czas pobierają podwyższony prąd.

Trzeba jednak uważać, aby nie zrozumieć tego błędnie. Klasa 20 nie oznacza zgody na przeciążanie silnika. Oznacza tylko, że funkcja kontrolna dopuszcza dłuższy rozruch zanim uzna stan pracy za nieprawidłowy.

Czym są klasy 2, 10 i 20?

Klasy 2, 10 i 20 nie są klasami ochronności, klasami izolacji ani klasami dokładności pomiarowej. Są to klasy charakterystyki przeciążeniowej, czyli informacja o tym, jak szybko układ reaguje na przeciążenie o określonej wartości.

Dlatego wybór klasy powinien wynikać z rzeczywistego charakteru maszyny. Jeżeli napęd startuje lekko, nie ma sensu ustawiać reakcji jak dla ciężkiego rozruchu. Jeżeli napęd startuje ciężko, zbyt szybka reakcja może powodować nieuzasadnione zatrzymania podczas normalnego rozpędzania maszyny.

W obu przypadkach problemem nie jest sama funkcja kontrolna, lecz jej niedopasowanie do aplikacji. Softstart powinien odróżniać normalny, przewidywalny rozruch od stanu, który rzeczywiście wskazuje na przeciążenie, błąd zasilania lub problem z maszyną.

Dlaczego nie wolno wyłączać funkcji kontrolnych bez ustalenia przyczyny błędu?

Bardzo częstym błędem podczas uruchamiania napędu jest „leczenie” problemów przez podnoszenie progów reakcji albo wyłączanie funkcji kontrolnych. Jeżeli softstart zgłasza błąd przeciążenia, zbyt długiego rozruchu, asymetrii lub napięcia, nie należy zaczynać od pytania: „co wyłączyć, żeby przestało wyskakiwać?”.

Najpierw trzeba ustalić, dlaczego błąd występuje. Przyczyną może być na przykład:

• zbyt niski limit prądu,
• nieprawidłowo dobrany tryb rozruchu,
• przeciążona maszyna,
• zablokowany mechanizm,
• zbyt długi czas rozpędzania,
• problem z napięciem zasilania,
• błędne połączenie,
• nieprawidłowa praca stycznika obejściowego,
• błędnie wpisany prąd znamionowy silnika.

Samo podniesienie progu reakcji softstartu może tylko ukryć problem. Maszyna będzie wtedy dalej pracować w niekorzystnych warunkach, a skutki później mogą pojawić się jako przegrzanie silnika, przeciążenie mechaniki, uszkodzenie elementów napędowych albo awaria aparatury.

W tym miejscu szczególnie widać znaczenie parametru PP. Jeżeli prąd znamionowy silnika zostanie wpisany błędnie, softstart będzie porównywał bieżące obciążenie do niewłaściwej wartości odniesienia. Może więc albo reagować zbyt późno, albo zatrzymywać napęd mimo poprawnej pracy maszyny.

Jak sprawdzić, czy funkcje kontrolne są ustawione poprawnie?

Konfigurację funkcji kontrolnych warto połączyć z próbami rozruchowymi. Po pierwszym uruchomieniu należy obserwować prąd, czas rozruchu, zachowanie mechaniki, komunikaty na panelu oraz temperaturę silnika i softstartu.

Podczas prób warto sprawdzić, czy softstart nie zgłasza błędów przy prawidłowym rozruchu, czy czas rozpędzania maszyny jest powtarzalny, czy prąd mieści się w akceptowalnym zakresie oraz czy silnik, softstart i mechanika nie pracują w niekorzystnych warunkach.

Jeżeli napęd pracuje poprawnie, nie ma potrzeby przypadkowo zmieniać nastaw tylko dlatego, że „może będzie bezpieczniej”. Zbyt ostre ustawienia mogą powodować niepotrzebne postoje. Zbyt łagodne mogą opóźnić reakcję na realny problem.

Najważniejsza zasada jest prosta: funkcje kontrolne softstartu mają pomagać w nadzorze pracy napędu, ale nie zastępują zewnętrznych zabezpieczeń układu silnikowego. Ich konfiguracja powinna wynikać z danych silnika, charakteru obciążenia, warunków pracy i obserwacji rzeczywistego rozruchu.

Zatrzymywanie silnika, czyli kiedy stosować wybieg, a kiedy miękkie zatrzymanie?

Softstart kojarzy się przede wszystkim z łagodnym rozruchem silnika, ale w wielu aplikacjach równie ważny jest sposób zatrzymania napędu. Dotyczy to szczególnie pomp, przenośników, mieszadeł oraz maszyn, w których gwałtowne odłączenie silnika może powodować niekorzystne zjawiska technologiczne lub mechaniczne.

Trzeba jednak od razu wyjaśnić jedną rzecz: miękkie zatrzymanie w softstarcie nie działa tak jak hamowanie w falowniku. Softstart nie reguluje częstotliwości napięcia zasilającego, nie kontroluje prędkości obrotowej w sposób ciągły i nie pozwala precyzyjnie zatrzymać silnika w określonym położeniu. W praktyce funkcja ta polega na kontrolowanym obniżaniu napięcia po wydaniu komendy STOP.

W softstartach F&F serii SF sposób zatrzymania napędu zależy od ustawienia parametru P2, czyli czasu hamowania. Producent przewiduje dwa podstawowe warianty:

• P2 = 0, zatrzymanie wybiegiem,
• P2 > 0, miękkie zatrzymanie przez kontrolowane obniżanie napięcia.

Jeżeli parametr P2 ustawimy na 0, po wydaniu komendy STOP softstart odłącza stycznik obejściowy, a silnik zatrzymuje się wybiegiem. Oznacza to, że napędzana maszyna wytraca energię mechaniczną naturalnie, pod wpływem tarcia, oporów ruchu i obciążenia. W tym trybie softstart nie wpływa już na przebieg zatrzymania.

Jeżeli parametr P2 ustawimy na wartość większą od zera, softstart realizuje miękkie hamowanie. Po wydaniu komendy STOP odłączany jest stycznik obejściowy, a silnik zostaje zasilony przez wewnętrzne obwody softstartu. Następnie napięcie podawane na silnik jest stopniowo obniżane aż do zakończenia procesu zatrzymania.

Warto podkreślić, że parametr P2 nie jest gwarancją dokładnego czasu zatrzymania maszyny. Określa sposób obniżania napięcia, ale rzeczywiste zatrzymanie zależy od bezwładności układu, charakteru obciążenia i warunków pracy maszyny.

Kiedy warto stosować miękkie zatrzymanie?

Miękkie hamowanie warto rozważyć wtedy, gdy zwykłe odłączenie silnika powoduje niekorzystne skutki w procesie technologicznym lub mechanice maszyny.

Dobrym przykładem są pompy. Jeżeli pompa zostanie nagle wyłączona, przepływ cieczy może zostać gwałtownie przerwany, a w instalacji może pojawić się uderzenie hydrauliczne. Miękkie zatrzymanie pozwala łagodniej zmniejszyć prędkość obrotową pompy, a tym samym ograniczyć ryzyko szarpnięć ciśnienia, hałasu, drgań i obciążeń rurociągów.

Podobnie może być w niektórych przenośnikach lub maszynach technologicznych, w których nagłe zatrzymanie powoduje szarpnięcie, przesunięcie materiału, hałas albo niekorzystne zachowanie mechaniki. W takich przypadkach miękkie hamowanie może poprawić kulturę pracy układu.

Nie oznacza to jednak, że zawsze należy włączać miękkie hamowanie. Jeżeli zatrzymanie wybiegiem jest poprawne technologicznie i mechanicznie, zwykle nie ma potrzeby dodatkowo obciążać softstartu.

Kiedy lepiej pozostawić zatrzymanie wybiegiem?

W wielu aplikacjach najlepszym rozwiązaniem będzie zwykłe zatrzymanie wybiegiem. Dotyczy to szczególnie napędów, w których naturalne wytracenie prędkości nie przeszkadza w procesie i nie powoduje zagrożenia dla maszyny.

Przykładem mogą być wentylatory, napędy o dużej bezwładności oraz układy, w których dłuższy czas zatrzymania jest akceptowalny. W takich przypadkach wymuszanie miękkiego hamowania może nie przynieść realnej korzyści, a jednocześnie zwiększyć obciążenie softstartu.

Trzeba też pamiętać, że podczas zatrzymywania energia zgromadzona w wirujących masach musi zostać rozproszona. Jeżeli napęd ma dużą bezwładność, miękkie hamowanie może być dla softstartu bardziej wymagające niż sam rozruch. Dlatego tej funkcji nie należy traktować jako uniwersalnego sposobu na skrócenie czasu zatrzymania każdej maszyny.

Najprostsza zasada jest taka: najpierw sprawdzamy zatrzymanie wybiegiem, a dopiero później rozważamy miękkie hamowanie. Jeżeli wybieg nie powoduje problemów, nie warto komplikować układu bez potrzeby.

Jak praktycznie ustawić czas hamowania?

Konfigurację zatrzymania warto zacząć od ustawienia P2 = 0 i sprawdzenia, jak naturalnie zatrzymuje się maszyna. Podczas próby należy obserwować nie tylko czas wybiegu, ale również zachowanie całego układu.

Warto sprawdzić:

• czy po naciśnięciu STOP nie pojawia się uderzenie hydrauliczne?
• Czy maszyna nie szarpie podczas zatrzymania?
• Czy nie występują nadmierne drgania lub hałas?
• Czy materiał na przenośniku nie przesuwa się w sposób niekontrolowany?
• Czy zatrzymanie nie zakłóca procesu technologicznego?
• Czy czas naturalnego zatrzymania jest akceptowalny?

Jeżeli zatrzymanie wybiegiem jest spokojne i nie powoduje problemów, parametr P2 można pozostawić na 0. Jeżeli jednak zatrzymanie jest zbyt gwałtowne, można ustawić niewielki czas miękkiego hamowania, na przykład kilka sekund, i wykonać kolejną próbę.

Następnie trzeba obserwować zachowanie maszyny, prąd silnika, komunikaty softstartu i temperaturę urządzenia. Jeżeli efekt nadal jest niewystarczający, czas P2 można stopniowo zwiększać. Nie warto jednak od razu ustawiać maksymalnego czasu hamowania, ponieważ dłuższy czas nie zawsze oznacza lepsze zatrzymanie.

Przykład praktyczny, pompa, wentylator i przenośnik

W układzie pompowym najpierw warto sprawdzić zatrzymanie wybiegiem. Jeżeli po naciśnięciu STOP w instalacji nie pojawia się uderzenie hydrauliczne, hałas ani gwałtowna zmiana ciśnienia, zwykle nie ma potrzeby włączania miękkiego hamowania. Jeżeli jednak rurociągi „uderzają”, pojawiają się drgania albo słychać gwałtowne zmiany przepływu, można ustawić miękkie hamowanie, na przykład P2 = 3 s lub 5 s, a następnie wykonać próbę i ocenić efekt.

Przy wentylatorze sytuacja często wygląda inaczej. Wentylator może mieć dużą bezwładność i po odłączeniu zasilania obracać się jeszcze przez dłuższy czas. Jeżeli proces nie wymaga szybkiego zatrzymania, najczęściej warto pozostawić wybieg. Jeżeli aplikacja wymaga kontrolowanego lub szybkiego hamowania wentylatora, softstart może okazać się niewystarczający i wtedy trzeba rozważyć inne rozwiązanie, na przykład falownik z odpowiednio dobranym sposobem hamowania.

W przypadku przenośników decyzja o sposobie hamowania zależy od procesu. Zatrzymanie wybiegiem może być zbyt długie, ale miękkie hamowanie napięciowe nie zawsze rozwiąże problem. Jeżeli przenośnik transportuje materiał, zbyt gwałtowne zatrzymanie może powodować zsunięcie, przesypanie lub spiętrzenie materiału. Zbyt powolne zatrzymanie może z kolei utrudniać kontrolę procesu. W takich aplikacjach nastawę P2 trzeba dobrać doświadczalnie podczas prób technologicznych.

Miękkie zatrzymanie nie zastępuje zatrzymania awaryjnego

Na koniec trzeba wyraźnie rozdzielić zatrzymanie technologiczne od zatrzymania awaryjnego. Miękkie hamowanie z softstartu może być przydatne jako normalne zatrzymanie procesu, na przykład wyłączenie pompy po zakończeniu cyklu. Nie powinno być jednak traktowane jako podstawowa funkcja bezpieczeństwa maszyny.

Zatrzymanie awaryjne musi być zaprojektowane zgodnie z oceną ryzyka, dokumentacją maszyny i wymaganiami układu bezpieczeństwa. Softstart może być częścią układu napędowego, ale nie zastępuje poprawnie zaprojektowanych funkcji bezpieczeństwa.

Najważniejsza zasada jest prosta: miękkie hamowanie stosujemy wtedy, gdy rozwiązuje konkretny problem technologiczny lub mechaniczny. Jeżeli maszyna zatrzymuje się poprawnie wybiegiem, nie ma potrzeby włączać tej funkcji tylko dlatego, że jest dostępna w menu softstartu.

Najczęstsze błędy przy podłączaniu i konfiguracji softstartu

Po omówieniu podstawowych parametrów rozruchu, funkcji kontrolnych oraz sposobu zatrzymania silnika warto zatrzymać się przy błędach, które najczęściej pojawiają się podczas uruchamiania softstartów. W praktyce wiele problemów nie wynika z awarii urządzenia, lecz z błędnych założeń, przypadkowych nastaw albo próby traktowania softstartu jak zwykłego stycznika z wyświetlaczem.

Największy błąd polega na tym, że softstart zostaje podłączony i pozostawiony na nastawach fabrycznych, bez sprawdzenia, czy pasują one do konkretnego silnika i maszyny. Czasami taki układ ruszy, ale to nie oznacza jeszcze, że został poprawnie skonfigurowany. Może się okazać, że prąd rozruchowy jest zbyt wysoki, rozruch trwa za długo, mechanika dostaje niepotrzebne szarpnięcie albo funkcje kontrolne reagują niezgodnie z rzeczywistą pracą napędu.

Do najczęstszych błędów należą:

• brak wpisania rzeczywistego prądu znamionowego silnika,
• dobór ustawień tylko na podstawie mocy silnika w kilowatach,
• ustawienie zbyt niskiego napięcia początkowego,
• ustawienie zbyt niskiego albo zbyt wysokiego limitu prądu,
• dobranie zbyt krótkiego albo zbyt długiego czasu rozruchu,
• wybór trybu startu bez uwzględnienia charakteru obciążenia,
• uznanie próby bez obciążenia za pełne uruchomienie maszyny,
• brak sprawdzenia stycznika obejściowego,
• pominięcie kontroli zgodności faz w torze softstartu i torze bypassu,
• podanie zewnętrznego napięcia na wejścia bezpotencjałowe,
• pozostawienie funkcji kontrolnych w przypadkowej konfiguracji,
• podnoszenie progów reakcji tylko po to, aby błąd przestał się pojawiać.

Dlaczego nastawy fabryczne nie wystarczą?

Nastawy fabryczne są punktem wyjścia, a nie gotową konfiguracją dla każdej maszyny. Producent nie wie, czy softstart będzie pracował z pompą, wentylatorem, przenośnikiem, mieszadłem czy kruszarką. Nie zna też rzeczywistego obciążenia, liczby rozruchów, stanu mechaniki, długości linii zasilającej ani warunków pracy w szafie sterowniczej.

Dlatego po raz kolejny przypomnę – uruchomienie softstartu powinno zawsze zaczynać się od sprawdzenia danych silnika, połączeń, stycznika obejściowego i charakteru maszyny. Dopiero później można ocenić, czy domyślne wartości parametrów mają sens, czy trzeba je skorygować.

Błędem jest myślenie: „skoro silnik ruszył, to wszystko jest dobrze”. Poprawny rozruch to nie tylko obrót wału. Poprawny rozruch oznacza, że silnik rusza powtarzalnie, osiąga prędkość roboczą w akceptowalnym czasie, instalacja nie jest nadmiernie obciążona, a mechanika pracuje spokojnie.

Dlaczego próba bez obciążenia może wprowadzać w błąd?

Silnik uruchomiony bez obciążenia bardzo często zachowuje się poprawnie nawet przy nastawach, które nie sprawdzą się w normalnej pracy maszyny. Bez obciążenia potrzebny moment rozruchowy jest znacznie mniejszy, dlatego napęd może ruszać lekko, szybko i bez błędów.

Problem pojawia się dopiero po podłączeniu rzeczywistego obciążenia. Pompa może pracować przeciwko ciśnieniu w instalacji, przenośnik może startować z materiałem, mieszadło może ruszać w gęstym medium, a kruszarka może wymagać dużego momentu już od pierwszej chwili. W rzeczywistych warunkach okazuje się, czy napięcie początkowe, limit prądu, czas rozruchu i tryb startu zostały dobrane prawidłowo.

Dlatego próba bez obciążenia jest potrzebna, ale stanowi tylko pierwszy etap sprawdzenia. O poprawności konfiguracji decyduje dopiero próba z rzeczywistą maszyną.

Dlaczego nie wolno ignorować stycznika obejściowego?

Stycznik obejściowy jest ważnym elementem układu z softstartem. Po zakończeniu rozruchu przejmuje normalne zasilanie silnika i odciąża tor energoelektroniczny softstartu. Jeżeli stycznik bypassu nie załącza się prawidłowo, układ może działać niestabilnie, zgłaszać błędy albo zatrzymywać silnik po zakończeniu rozruchu.

Podczas uruchomienia trzeba sprawdzić nie tylko to, czy silnik rusza, ale również czy po zakończeniu rozruchu stycznik obejściowy załącza się prawidłowo, a silnik przechodzi do stabilnej pracy bez szarpnięcia, zatrzymania lub komunikatu błędu.

Błędem jest potraktowanie stycznika obejściowego jako dodatku, który „można podłączyć później”. Jeżeli producent przewidział go jako wymagany element układu, musi być dobrany, podłączony i sprawdzony już podczas uruchomienia.

Dlaczego zgodność faz ma tak duże znaczenie?

Błąd w podłączeniu kolejności faz między torem softstartu, silnikiem i stycznikiem obejściowym może doprowadzić do bardzo poważnych problemów. W najlepszym przypadku napęd nie będzie działał prawidłowo. W gorszym może dojść do szarpnięcia, błędnej pracy maszyny, uszkodzenia mechaniki albo nagłej zmiany kierunku obrotów.

Szczególnie niebezpieczne jest to w układach z dużą bezwładnością, przenośnikach, pompach, mieszadłach i maszynach, w których kierunek pracy ma znaczenie technologiczne. Dlatego zgodność faz trzeba sprawdzić przed uruchomieniem, a nie dopiero wtedy, gdy układ zacznie zachowywać się nieprawidłowo.

Nie jest to formalność. To jeden z tych elementów montażu, który decyduje o bezpieczeństwie i trwałości całego układu napędowego.

Dlaczego nie wolno podawać napięcia na wejścia bezpotencjałowe?

Wejścia sterownicze softstartu trzeba podłączać dokładnie tak, jak przewidział producent. Jeżeli wejście jest bezpotencjałowe, nie należy podawać na nie zewnętrznego napięcia. Takie wejście jest przeznaczone do zwierania odpowiednich zacisków, zwykle względem zacisku wspólnego COM, a błędne podanie napięcia może doprowadzić do uszkodzenia softstartu.

Dlatego przed podłączeniem obwodu sterowania trzeba sprawdzić nie tylko numer zacisku, ale również typ wejścia i sposób jego działania. W automatyce podobnie wyglądające schematy mogą oznaczać zupełnie inny sposób sterowania.

Jeżeli sygnał START, STOP, blokada albo sygnał z nadrzędnego sterownika pochodzi z innego obwodu, innego napięcia lub innego urządzenia automatyki, nie należy łączyć takich obwodów „na skróty”. Do takich celów łączeniowych przeznaczone są przekaźniki interfejsowe. Pozwalają one odseparować obwody, dopasować sposób sterowania i przekazać sygnał do softstartu w formie styku bezpotencjałowego, czyli dokładnie tak, jak wymaga tego wejście sterownicze urządzenia.

To szczególnie ważne wtedy, gdy softstart współpracuje ze sterownikiem PLC, systemem BMS, automatyką maszyny, czujnikiem, przekaźnikiem bezpieczeństwa albo innym układem sterowania. Przypomnę, że przekaźnik interfejsowy nie jest „zbędnym dodatkiem do szafy”, lecz prostym sposobem na uporządkowanie sygnałów i ograniczenie ryzyka uszkodzenia wejść sterowniczych.

Więcej o przekaźnikach interfejsowych wyjaśniam w dwóch osobnych poradnikach:

• Jak uniknąć awarii przekaźników w automatyce? Przekaźniki interfejsowe i instalacyjne – techniczne FAQ
• Jak uniknąć awarii w automatyce? Przekaźniki interfejsowe i instalacyjne w praktyce – zastosowania, architektura i najczęstsze błędy

Dlatego w tym artykule nie będę rozwijać całego tematu przekaźników interfejsowych. Jednak warto zapamiętać jedną zasadę: jeżeli wejście softstartu jest bezpotencjałowe, to softstart oczekuje zwarcia styku, a nie podania obcego napięcia z innego układu.

Dlaczego nie należy „naprawiać” maszyny parametrami softstartu?

Softstart może pomóc w kontrolowanym rozruchu, ale nie naprawi źle dobranego silnika, przeciążonej maszyny, zatartego łożyska, zbyt napiętego pasa, zablokowanego przenośnika, zaklejonej pompy ani zbyt słabej instalacji zasilającej.

Jeżeli napęd nie rusza poprawnie, nie należy od razu zwiększać limitu prądu, wydłużać czasu rozruchu albo łagodzić reakcji funkcji kontrolnych. Najpierw trzeba sprawdzić, czy problem nie leży poza softstartem.

W praktyce warto zacząć od prostych pytań:

• czy silnik jest prawidłowo dobrany do maszyny?
• Czy maszyna może swobodnie ruszyć?
• Czy nie ma zatarcia, blokady albo nadmiernego oporu?
• Czy pasy, sprzęgła, przekładnie i łożyska są w dobrym stanie?
• Czy napięcie zasilania jest prawidłowe?
• Czy stycznik obejściowy działa poprawnie?
• Czy prąd znamionowy silnika został wpisany zgodnie z tabliczką znamionową?

Dopiero po sprawdzeniu tych elementów można świadomie korygować parametry softstartu.

Jak bezpiecznie korygować nastawy?

Najrozsądniejsze podejście polega na tym, aby zmieniać jeden parametr naraz i zapisywać wynik próby. Jeżeli jednocześnie zmienimy napięcie początkowe, czas rozruchu, limit prądu i tryb startu, trudno będzie później ocenić, która zmiana pomogła, a która pogorszyła pracę układu.

Każda korekta powinna mieć konkretny powód. Jeżeli silnik rusza zbyt ospale, sprawdzamy napięcie początkowe, limit prądu i charakter obciążenia. Jeżeli rozruch jest zbyt gwałtowny, łagodzimy nastawy. Jeżeli softstart zgłasza błąd, najpierw ustalamy jego przyczynę, a dopiero później zmieniamy parametry.

Warto zapamiętać prostą zasadę: softstart nie powinien być ustawiany metodą prób przypadkowych. Powinien być uruchamiany świadomie, na podstawie danych silnika, zachowania maszyny i pomiarów wykonanych podczas prób.

Najważniejszy wniosek z błędów przy softstarcie

Większości problemów z softstartem można uniknąć, jeżeli nie traktuje się go jak urządzenia, które wystarczy wpiąć w trzy fazy i zostawić na domyślnych nastawach. Softstart jest częścią układu napędowego. Musi współpracować z silnikiem, zabezpieczeniami, stycznikiem obejściowym, obwodem sterowania, instalacją zasilającą i napędzaną maszyną.

Dlatego najlepsza procedura jest prosta: sprawdzić dane silnika, sprawdzić połączenia, ustawić parametry początkowe, wykonać próbę bez obciążenia, przeprowadzić próbę z rzeczywistym obciążeniem, obserwować prąd i zachowanie mechaniki, a wszystkie zmiany zapisywać.

Dobrze uruchomiony softstart nie działa „jakoś”. Działa powtarzalnie, przewidywalnie i zgodnie z wymaganiami konkretnej maszyny.

Karta rozruchu softstartu, prosta metoda na porządek w uruchomieniu

Po omówieniu najczęstszych błędów warto przejść do bardzo praktycznego narzędzia, które może zaoszczędzić dużo czasu podczas uruchamiania, serwisu i późniejszej diagnostyki napędu. Chodzi o prostą kartę rozruchu softstartu.

Nie musi to być skomplikowany dokument. Wystarczy uporządkowana tabela lub formularz, w którym zapisujemy najważniejsze dane silnika, softstartu, maszyny oraz wykonanych prób. Taka karta pozwala uniknąć sytuacji, w której po kilku zmianach nastaw nikt już nie pamięta, od czego zaczęto, co zostało zmienione i dlaczego napęd wcześniej działał lepiej albo gorzej. Bez notatek uruchomienie szybko zamienia się w zgadywanie.

Co warto zapisać w karcie rozruchu?

W karcie rozruchu warto zapisać przede wszystkim:

• dane silnika z tabliczki znamionowej oraz typ i model softstartu,
• prąd znamionowy silnika wpisany do parametru PP,
• wybrany tryb rozruchu, napięcie początkowe, czas rozruchu i limit prądu,
• sposób zatrzymania oraz najważniejsze ustawienia funkcji kontrolnych,
• prąd zaobserwowany podczas rozruchu i rzeczywisty czas rozpędzania maszyny,
• zachowanie mechaniki podczas startu i moment załączenia stycznika obejściowego,
• ewentualne kody błędów, wprowadzone korekty i końcowe nastawy pozostawione po uruchomieniu.

Nie chodzi o tworzenie dokumentacji dla samej dokumentacji. Chodzi o to, aby po zakończeniu uruchomienia zostawić po sobie informację, na podstawie której można będzie zrozumieć, jak napęd został ustawiony i dlaczego.

Dlaczego karta rozruchu pomaga w późniejszym serwisie?

Karta rozruchu jest szczególnie przydatna w utrzymaniu ruchu. Jeżeli maszyna po kilku miesiącach zacznie zgłaszać błędy, będzie uruchamiać się dłużej albo pojawią się drgania podczas rozruchu, można porównać aktualne zachowanie z danymi zapisanymi podczas pierwszego uruchomienia.

Przykład jest prosty. Jeżeli podczas uruchomienia przenośnik rozpędzał się w 8 sekund, a po kilku miesiącach potrzebuje 18 sekund i softstart zaczyna zgłaszać przeciążenie, nie należy od razu zwiększać limitu prądu. Najpierw trzeba sprawdzić, co zmieniło się w maszynie: obciążenie technologiczne, stan łożysk, pasów, mechanizmu albo sposób pracy urządzenia. Bez danych z pierwszego uruchomienia dużo trudniej ocenić, czy problem leży w softstarcie, czy w samej maszynie.

Dlaczego warto zapisywać nie tylko nastawy, ale również obserwacje?

Same liczby nie zawsze wystarczą. Informacja „P1 = 12 s” mówi niewiele, jeżeli nie wiemy, czy maszyna ruszała płynnie, czy występowało szarpnięcie, czy prąd był stabilny, czy próbę wykonano bez obciążenia, czy już w normalnych warunkach pracy.

Dlatego przy każdej próbie warto dopisać krótką obserwację, np.:

• rozruch płynny, bez drgań,
• silnik rusza z opóźnieniem,
• po zwiększeniu obciążenia konieczna korekta limitu prądu,
• stycznik obejściowy załącza się prawidłowo,
• przy P2 = 0 zatrzymanie powoduje uderzenie hydrauliczne, po ustawieniu P2 = 5 s zatrzymanie pompy jest spokojniejsze.

Takie krótkie notatki są często bardziej wartościowe niż sama lista parametrów. Pokazują związek między nastawą a rzeczywistym zachowaniem maszyny.

Kiedy karta rozruchu jest szczególnie ważna?

Karta rozruchu przydaje się zawsze, ale szczególnie warto ją prowadzić wtedy, gdy:

• napęd uruchamiany jest po modernizacji,
• wymieniono silnik, softstart, stycznik obejściowy lub elementy mechaniczne,
• maszyna pracuje w trudnych warunkach,
• rozruch jest ciężki albo długi,
• napęd często startuje i zatrzymuje się,
• występują okresowe problemy z przeciążeniem,
• maszyna jest serwisowana przez różne osoby,
• układ ma być przekazany do utrzymania ruchu.

W takich sytuacjach dokumentacja z uruchomienia pozwala szybko odtworzyć, jakie były założenia, jakie parametry ustawiono i jak maszyna zachowywała się na początku pracy.

Czy zawsze trzeba podłączać monitoring parametrów pracy?

W tym miejscu warto doprecyzować słowo „monitoring”, ponieważ osobom początkującym może się ono kojarzyć głównie z kamerami CCTV. 😉

W układach napędowych chodzi jednak o coś innego. Monitoring oznacza obserwację wybranych parametrów pracy napędu, na przykład prądu silnika, stanu pracy softstartu, komunikatów błędów, sygnału załączenia stycznika obejściowego albo informacji o zatrzymaniu awaryjnym czy blokadzie.

Taki monitoring można realizować na kilka sposobów. W prostych układach wystarczy obserwacja panelu softstartu podczas uruchomienia i zapis wyników w karcie rozruchu. W bardziej rozbudowanych aplikacjach można wykorzystać wyjście analogowe, komunikację RS-485, sterownik PLC, panel HMI, system BMS albo system nadrzędny wykorzystywany w utrzymaniu ruchu. Softstarty F&F serii SF posiadają analogowe wyjście prądowe 0 do 20 mA wskazujące bieżącą wartość prądu silnika oraz komunikację RS-485 z protokołem Modbus RTU.

Dzięki temu można obserwować, jak zmienia się prąd podczas startu, pracy i zatrzymania, a w bardziej rozbudowanych układach przekazywać te informacje do sterownika lub systemu nadrzędnego. Takie działania mają sens szczególnie wtedy, gdy maszyna pracuje bez stałego nadzoru operatora, często się uruchamia, ma ciężki rozruch albo jej awaria może spowodować przestój całej linii technologicznej.

Monitoring parametrów pomaga szybciej zauważyć, że napęd zaczyna zachowywać się inaczej niż podczas pierwszego uruchomienia. Jeżeli prąd rozruchowy rośnie, czas rozpędzania się wydłuża albo softstart coraz częściej zgłasza błędy, może to wskazywać nie tylko na problem elektryczny, ale również na narastający problem mechaniczny, na przykład zatarte łożysko, większe opory ruchu, zbyt napięty pas albo przeciążenie maszyny.

Trzeba jednak uważać, aby nie komplikować prostego układu bez potrzeby. Nie każdy softstart musi być od razu podłączony do sterownika PLC, systemu BMS albo systemu monitorowania zakładu. W wielu prostych aplikacjach wystarczy dobrze wypełniona karta rozruchu, zdjęcie tabliczki znamionowej silnika, zapis końcowych nastaw i krótka notatka z przeprowadzonych prób.

Na monitoring trzeba też patrzeć rozsądnie. Sam odczyt prądu lub komunikatu błędu nie zastępuje diagnostyki. Jeżeli układ pokazuje przeciążenie, nie należy od razu podnosić progów reakcji albo kasować alarmów. Najpierw trzeba sprawdzić, dlaczego prąd wzrósł, czy maszyna nie pracuje ciężej niż wcześniej, czy nie zmieniły się warunki procesu i czy układ mechaniczny jest sprawny.

Najważniejsze jest to, aby po zakończeniu uruchomienia nie zostawić maszyny z parametrami ustawionymi „jakoś”, bez informacji dla kolejnej osoby, która będzie ten układ serwisować. Monitoring może być bardzo pomocny, ale nawet najprostsza dokumentacja z uruchomienia jest lepsza niż brak jakichkolwiek danych odniesienia.

Co powinna dawać dobrze przygotowana karta rozruchu?

Dobra karta rozruchu powinna odpowiadać na trzy podstawowe pytania:

• z jakim silnikiem, softstartem i maszyną mamy do czynienia?
• Jakie nastawy zostały wprowadzone?
• Jak zachowywał się napęd podczas prób?

Jeżeli te informacje są zapisane, późniejsza diagnostyka jest znacznie łatwiejsza. Jeżeli ich nie ma, każdy kolejny serwis zaczyna od odtwarzania historii układu, a to zwykle oznacza stratę czasu, niepotrzebne postoje i ryzyko przypadkowych zmian parametrów.

Można więc powiedzieć, że karta rozruchu jest najprostszą formą dokumentacji technicznej uruchomienia napędu. Nie zastępuje protokołów pomiarowych, dokumentacji maszyny ani instrukcji producenta, ale bardzo dobrze uzupełnia codzienną praktykę instalatora, automatyka i utrzymania ruchu.

Dzięki niej softstart przestaje być urządzeniem ustawionym „na wyczucie”, a staje się częścią świadomie skonfigurowanego układu napędowego.

Zalecenia, normy i przepisy, o czym pamiętać przy softstarcie?

Przy podłączaniu i konfiguracji softstartu trzeba rozdzielić trzy rzeczy: instrukcję producenta, normy techniczne oraz wymagania prawne. Każdy z tych obszarów ma inną rolę i żadnego nie należy pomijać.

Instrukcja producenta mówi, jak prawidłowo zamontować, podłączyć i skonfigurować konkretne urządzenie. Normy techniczne porządkują zasady doboru, montażu i sprawdzania instalacji. Przepisy określają między innymi wymagania dotyczące kwalifikacji osób wykonujących prace oraz zasady BHP przy urządzeniach energetycznych.

W przypadku softstartów F&F serii SF instrukcja producenta jest dokumentem podstawowym. To z niej wynikają wymagania dotyczące montażu, chłodzenia, ochrony przed zanieczyszczeniami, podłączenia obwodów mocy, podłączenia obwodów sterowania, zastosowania stycznika obejściowego, konfiguracji parametrów oraz ograniczeń funkcji rozruchu i hamowania.

Trzeba jednak pamiętać, że schemat z instrukcji nie jest gotowym projektem całej instalacji. Producent pokazuje zasadę połączeń i wymagania urządzenia, ale nie zna warunków zwarciowych w danej rozdzielnicy, długości linii zasilającej, sposobu prowadzenia kabli, charakteru napędzanej maszyny, wentylacji szafy sterowniczej ani wymagań konkretnego zakładu.

Dlatego projektant, automatyk lub osoba odpowiedzialna za uruchomienie nadal musi dobrać zabezpieczenia, styczniki, kable, przekroje żył, sposób sterowania, ochronę przeciwporażeniową, chłodzenie szafy oraz sposób zatrzymania maszyny.

Czy samo podłączenie softstartu wystarczy?

Nie. Po montażu softstartu układ trzeba traktować jako część instalacji elektrycznej i część maszyny. Oznacza to, że trzeba sprawdzić zarówno stronę elektryczną, jak i funkcjonalną.

W praktyce należy zweryfikować między innymi:

• poprawność połączeń obwodu mocy,
• poprawność połączeń obwodu sterowania,
• ciągłość połączeń ochronnych,
• zgodność faz w torze softstartu, silnika i stycznika obejściowego,
• działanie poleceń START i STOP,
• działanie blokad oraz sygnałów zezwolenia,
• reakcję układu na błąd,
• załączenie stycznika obejściowego po zakończeniu rozruchu,
• zachowanie napędu podczas rozruchu i zatrzymania,
• zgodność końcowych nastaw z dokumentacją uruchomienia.

To nie powinno być sprawdzanie „na szybko”, tylko normalny etap odbioru i uruchomienia układu napędowego. Softstart może być poprawnie skonfigurowany w menu, ale jeżeli błędnie dobrano zabezpieczenie, niewłaściwie podłączono obwód sterowania albo pominięto sprawdzenie stycznika obejściowego, cały układ nadal może pracować nieprawidłowo.

Kto powinien wykonywać prace przy softstarcie?

Prace przy układach zasilania silnika, rozdzielnicach, szafach sterowniczych i softstartach powinny wykonywać osoby posiadające odpowiednie kwalifikacje do danego zakresu czynności. Nie chodzi wyłącznie o potocznie rozumiane „uprawnienia SEP”, lecz o świadectwa kwalifikacyjne w odpowiedniej grupie, zakresie i na odpowiednim stanowisku, czyli eksploatacji albo dozoru.

Zgodnie z art. 54 Prawa energetycznego osoby zajmujące się eksploatacją sieci oraz urządzeń i instalacji określonych w przepisach muszą posiadać kwalifikacje potwierdzone świadectwem wydanym przez komisję kwalifikacyjną. Co do zasady świadectwa kwalifikacyjne tracą ważność po upływie 5 lat od dnia ich wydania.

Szczegółowe zasady stwierdzania kwalifikacji określa rozporządzenie Ministra Klimatu i Środowiska z 1 lipca 2022 r. Rozporządzenie opisuje między innymi rodzaje prac, stanowiska, zakres wiedzy teoretycznej i praktycznej, tryb egzaminu oraz wzór świadectwa kwalifikacyjnego.

W przypadku typowych prac przy układzie zasilania silnika i aparaturze niskiego napięcia najczęściej mówimy o urządzeniach grupy G1. Zawsze trzeba jednak odnieść to do konkretnego zakresu prac, napięcia, odpowiedzialności osoby wykonującej czynności oraz organizacji pracy w danym zakładzie.

Przypominam, samo posiadanie świadectwa kwalifikacyjnego nie zwalnia z obowiązku stosowania instrukcji producenta, procedur zakładowych, zasad BHP i dobrej praktyki technicznej.

Dlaczego BHP jest tu równie ważne jak konfiguracja parametrów?

Jak zapewne zauważyłeś, w moich opracowaniach nie boję się poruszać trudnych tematów. Dlatego napiszę o tym, co większość autorów pomija. Softstart często kojarzy się z menu, parametrami i nastawami, ale fizycznie nadal jest elementem układu elektrycznego zasilającego silnik. Prace przy takim układzie wymagają zachowania zasad bezpieczeństwa.

Rozporządzenie Ministra Energii z 28 sierpnia 2019 r. w sprawie BHP przy urządzeniach energetycznych określa wymagania bezpieczeństwa i higieny pracy przy eksploatacji urządzeń energetycznych. Prace eksploatacyjne obejmują między innymi obsługę, konserwację, remonty, montaż oraz prace kontrolne i pomiarowe.

W praktyce oznacza to, że przy softstarcie nie wykonuje się prac montażowych „na żywym układzie” tylko dlatego, że trzeba poprawić jedną żyłę, sprawdzić zacisk albo zmienić połączenie. Najpierw trzeba zapewnić bezpieczne warunki pracy zgodnie z instrukcją, procedurami zakładowymi i zasadami BHP.

Szczególną uwagę trzeba zwrócić na:

• odłączenie zasilania przed pracami montażowymi,
• zabezpieczenie przed przypadkowym załączeniem,
• sprawdzenie braku napięcia właściwym przyrządem,
• prawidłowe połączenie ochronne softstartu i szafy sterowniczej,
• ochronę przed dotykiem części czynnych,

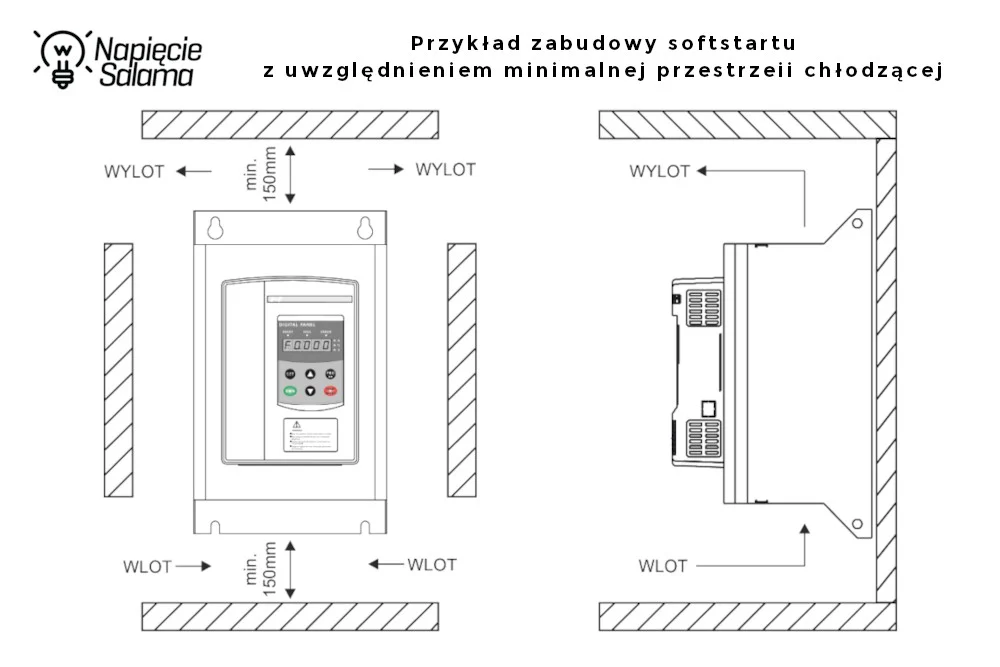

• zachowanie wymaganych odstępów montażowych i warunków chłodzenia,
• ochronę urządzenia przed pyłem, wilgocią, opiłkami metalu i agresywną atmosferą.

To są podstawy, ale właśnie „rutyna zabija” i to na podstawach najczęściej powstają późniejsze problemy.

Softstart, układ gwiazda-trójkąt czy falownik, jak wybrać właściwe rozwiązanie?

Skoro wiemy już, jak podłączyć softstart, jak ustawić podstawowe parametry rozruchu, jak sprawdzić stycznik obejściowy i jakich błędów unikać podczas uruchomienia, pozostaje jeszcze jedno bardzo praktyczne pytanie: kiedy softstart rzeczywiście ma sens, a kiedy lepiej zastosować inne rozwiązanie?

W praktyce najczęściej porównuje się trzy metody uruchamiania i sterowania silnikiem indukcyjnym:

• klasyczny układ gwiazda-trójkąt,
• softstart,
• falownik, czyli przemiennik częstotliwości.

Każde z tych rozwiązań może być poprawne, ale tylko wtedy, gdy zostanie dobrane do konkretnej maszyny. Nie ma sensu wybierać aparatury wyłącznie według przyzwyczajenia, ceny albo zasady „u nas zawsze tak się robiło”. Najpierw trzeba odpowiedzieć na pytanie, czego wymaga napędzana maszyna podczas rozruchu, normalnej pracy i zatrzymania.

Pierwsze pytanie, czy potrzebna jest regulacja prędkości?

Najprostszy sposób wyboru rozwiązania zaczyna się od pytania: czy silnik po uruchomieniu ma pracować ze stałą prędkością, czy jego prędkość ma być regulowana podczas normalnej pracy?

Jeżeli silnik ma po prostu wystartować, osiągnąć prędkość wynikającą z częstotliwości sieci, najczęściej 50 Hz, a następnie pracować ze stałą prędkością, nie trzeba od razu stosować falownika. Wtedy można rozważyć układ gwiazda-trójkąt albo softstart.

Jeżeli jednak aplikacja wymaga płynnej regulacji prędkości obrotowej, zmiany wydajności pompy lub wentylatora, pracy z różnymi prędkościami, sterowania momentem, zmiany kierunku obrotów, precyzyjnego rozpędzania i hamowania albo integracji z automatyką procesu, właściwym rozwiązaniem będzie falownik.

Softstart nie reguluje częstotliwości napięcia zasilającego. Jego zadaniem jest przede wszystkim kontrolowany rozruch oraz, w wybranych aplikacjach, łagodniejsze zatrzymanie napędu. Jeżeli więc użytkownik oczekuje regulacji prędkości podczas normalnej pracy silnika, softstart nie spełni tej funkcji.

Kiedy wystarczy układ gwiazda-trójkąt?

Jeżeli regulacja prędkości nie jest potrzebna, kolejnym krokiem jest sprawdzenie, czy silnik można uruchamiać w układzie gwiazda, trójkąt.

Taki rozruch jest możliwy tylko wtedy, gdy silnik ma wyprowadzone sześć końców uzwojeń i jest przystosowany do pracy w trójkącie przy napięciu sieciowym. Dla typowej sieci 3 × 400 V oznacza to, że na tabliczce znamionowej silnika powinna być przewidziana praca w trójkącie przy napięciu 400 V, na przykład zapis 400/690 V Δ/Y.

Jeżeli silnik nie jest do tego przystosowany, klasyczny układ gwiazda-trójkąt odpada już na etapie tabliczki znamionowej. Nie da się poprawnie zastosować tej metody tylko dlatego, że „kiedyś tak robiono” albo dlatego, że w szafie sterowniczej jest miejsce na trzy styczniki.

Trzeba też pamiętać, że układ gwiazda, trójkąt ogranicza prąd rozruchowy, ale jednocześnie mocno ogranicza moment rozruchowy. W dużym uproszczeniu podczas pracy w gwieździe napięcie fazowe uzwojeń jest mniejsze, a moment rozruchowy spada w przybliżeniu do około jednej trzeciej momentu dostępnego przy bezpośrednim rozruchu w trójkącie.

Dlatego układ gwiazda-trójkąt sprawdza się głównie w napędach o lekkim rozruchu. Przykładem mogą być niektóre wentylatory, pompy odśrodkowe bez dużego przeciwciśnienia albo proste maszyny, które nie wymagają dużego momentu już w pierwszej chwili startu.

Problem pojawia się wtedy, gdy maszyna wymaga większego momentu na początku, ma duże tarcie statyczne, dużą bezwładność, rusza pod obciążeniem albo źle znosi szarpnięcie w chwili przełączenia z gwiazdy na trójkąt. W takich aplikacjach klasyczny układ gwiazda-trójkąt może powodować problemy mechaniczne i technologiczne.

Kiedy softstart będzie lepszy niż gwiazda-trójkąt?

Softstart warto rozważyć wtedy, gdy silnik ma pracować ze stałą prędkością, ale sam rozruch wymaga większej kontroli niż w układzie gwiazda-trójkąt.

Największą zaletą softstartu jest to, że pozwala łagodniej kształtować przebieg rozruchu. Możemy dobrać napięcie początkowe, czas rozruchu, limit prądu oraz tryb startu do konkretnej maszyny. Dzięki temu rozruch nie musi odbywać się skokowo, jak przy przełączeniu z gwiazdy na trójkąt, tylko może być bardziej płynny i przewidywalny.

Softstart będzie szczególnie przydatny wtedy, gdy chcemy:

• ograniczyć prąd rozruchowy,
• zmniejszyć udar mechaniczny,
• ograniczyć szarpnięcie sprzęgieł, przekładni, pasów, łańcuchów i wałów,
• łagodniej rozpędzać pompę, wentylator, przenośnik lub mieszadło,
• ograniczyć uderzenie hydrauliczne podczas zatrzymania pompy,
• lepiej dopasować rozruch do charakteru obciążenia,
• uniknąć gwałtownego przełączenia charakterystycznego dla układu gwiazda, trójkąt.

Nie oznacza to, że softstart zawsze będzie najlepszy. W bardzo prostych i lekkich aplikacjach układ gwiazda-trójkąt nadal może być wystarczający. Jeżeli jednak zależy nam na większej kulturze pracy, mniejszym obciążeniu mechaniki i bardziej elastycznej konfiguracji rozruchu, softstart zwykle będzie rozwiązaniem bardziej praktycznym.

Kiedy zamiast softstartu wybrać falownik?

Falownik (o którym więcej napiszę w kolejnej części) należy rozważyć wtedy, gdy wymagania maszyny wykraczają poza sam łagodny rozruch i zatrzymanie.

Jeżeli napęd ma regulować prędkość, utrzymywać określone obroty, zmieniać wydajność procesu, pracować z różnymi prędkościami, zmieniać kierunek obrotów albo wymaga dokładniejszego sterowania momentem, softstart nie będzie wystarczający. W takich przypadkach potrzebny jest przemiennik częstotliwości.

Dobrym przykładem są pompy i wentylatory, w których regulacja prędkości może zastąpić dławienie przepływu lub sterowanie skokowe. Falownik pozwala wtedy nie tylko łagodnie uruchomić silnik, ale również regulować wydajność w czasie normalnej pracy. Softstart tego nie zrobi, ponieważ po zakończeniu rozruchu silnik pracuje z prędkością wynikającą z częstotliwości sieci.

Falownik może być też lepszym wyborem przy aplikacjach wymagających częstych startów, precyzyjnego hamowania, sterowania momentem albo pracy z dużą bezwładnością. Trzeba jednak pamiętać, że falownik jest rozwiązaniem bardziej rozbudowanym. Wymaga właściwego doboru, konfiguracji, często odpowiedniego podejścia do kompatybilności elektromagnetycznej, ekranowania kabli, filtrów, chłodzenia i zabezpieczeń.

Dlatego nie ma sensu stosować falownika wszędzie tam, gdzie silnik ma po prostu łagodnie wystartować, a później pracować ze stałą prędkością. W takich przypadkach softstart może być rozwiązaniem prostszym i wystarczającym.

Prosty algorytm wyboru rozwiązania

W praktyce wybór można uporządkować w kilku krokach.

• Najpierw sprawdź, czy potrzebna jest regulacja prędkości podczas normalnej pracy silnika. Jeżeli tak, wybierz falownik.
• Jeżeli regulacja prędkości nie jest potrzebna, sprawdź, czy silnik nadaje się do rozruchu gwiazda-trójkąt. Jeżeli nie ma odpowiednich wyprowadzeń uzwojeń albo nie jest przystosowany do pracy w trójkącie przy napięciu sieciowym, ta metoda odpada.
• Jeżeli silnik nadaje się do układu gwiazda-trójkąt, oceń charakter obciążenia. Przy lekkim rozruchu takie rozwiązanie może być wystarczające. Przy cięższym rozruchu, większej bezwładności, starcie pod obciążeniem albo wrażliwej mechanice lepiej rozważyć softstart.
• Jeżeli maszyna wymaga łagodnego rozruchu, ograniczenia szarpnięć, lepszej kontroli prądu rozruchowego albo miękkiego zatrzymania, ale nie wymaga regulacji prędkości, softstart będzie bardzo dobrym kandydatem.
• Jeżeli oprócz rozruchu potrzebna jest regulacja prędkości, sterowanie momentem, szybkie lub precyzyjne hamowanie, zmiana kierunku obrotów albo zaawansowana integracja z automatyką, należy rozważyć falownik.

Można więc przyjąć prostą zasadę:

• wybierz układ gwiazda-trójkąt, gdy silnik jest do tego przystosowany, rozruch jest lekki, a przełączenie nie powoduje problemów mechanicznych ani technologicznych,
• wybierz softstart, gdy nie potrzebujesz regulacji prędkości, ale chcesz ograniczyć prąd rozruchowy i łagodniej potraktować mechanikę napędu,
• wybierz falownik, gdy oprócz rozruchu potrzebujesz regulacji prędkości, sterowania procesem, zmiany kierunku obrotów albo precyzyjniejszego hamowania.

Najważniejsze pytanie nie brzmi „co jest tańsze?”

Wybór metody rozruchu nie powinien zaczynać się od pytania, które rozwiązanie jest najtańsze. Cena jest ważna, ale nie może być jedynym kryterium. Tańszy układ, który powoduje szarpnięcia, problemy z rozruchem, przeciążanie mechaniki albo przestoje maszyny, w praktyce może okazać się droższy niż lepiej dobrane rozwiązanie.

Lepsze pytanie brzmi: czego wymaga ta konkretna maszyna?

Czy potrzebuje tylko prostego rozruchu? Czy startuje lekko, czy pod obciążeniem? Czy ma dużą bezwładność? Czy mechanika jest wrażliwa na szarpnięcia? Czy instalacja zasilająca ma zapas mocy? Czy wymagane jest miękkie zatrzymanie? Czy potrzebna będzie regulacja prędkości?

Dopiero odpowiedzi na te pytania pozwalają sensownie wybrać między układem: gwiazda-trójkąt, softstartem i falownikiem. Właśnie dlatego dobór aparatury powinien wynikać z pracy maszyny, a nie z przyzwyczajenia osoby projektującej lub montującej układ.

Jak dobrać softstart do silnika i charakteru rozruchu?

Jeżeli po analizie maszyny wychodzi, że softstart jest właściwym rozwiązaniem, pozostaje kolejne praktyczne pytanie: który model wybrać? Wcześniej pokazałem już, że punktem odniesienia nie może być sama moc w kilowatach. Dobór trzeba oprzeć na prądzie znamionowym silnika, charakterze obciążenia i realnych warunkach rozruchu. Nie wystarczy więc powiedzieć: „mam silnik 11 kW, więc biorę softstart do 11 kW”. Trzeba sprawdzić tabliczkę znamionową silnika, odczytać prąd znamionowy i porównać go z prądem wyjściowym softstartu. Dopiero wtedy można ocenić, czy wybrany model ma odpowiedni zapas do danej maszyny.

Dlaczego moc silnika nie wystarczy do doboru softstartu?

Moc silnika jest ważna, ale nie mówi wszystkiego. Dwa silniki o tej samej mocy mogą mieć różne prądy znamionowe, zależnie od konstrukcji, sprawności, współczynnika mocy, napięcia znamionowego, klasy sprawności i sposobu połączenia uzwojeń. Jeżeli dobierzemy softstart tylko po mocy, bez sprawdzenia prądu na tabliczce znamionowej, możemy dobrać urządzenie zbyt blisko granicy jego możliwości.

Dlatego pierwszym krokiem zawsze powinno być odczytanie danych z tabliczki znamionowej silnika, przede wszystkim prądu znamionowego, napięcia, układu połączeń uzwojeń, mocy, częstotliwości i rodzaju pracy. Do samego doboru softstartu kluczowy będzie prąd znamionowy silnika, natomiast pozostałe dane pomagają ocenić, czy silnik rzeczywiście pasuje do danej aplikacji i czy warunki pracy nie będą wymagały większego zapasu.

Jak dobrać model softstartu po prądzie silnika?

Podstawowy dobór wygląda następująco: wybieramy taki softstart, którego prąd wyjściowy jest nie mniejszy niż prąd znamionowy silnika. Jeżeli silnik ma prąd znamionowy 22,5 A, a softstart ma prąd wyjściowy 22 A, to softstart jest za mały w podstawowym doborze prądowym. W takim przypadku należy wybrać model o wyższym prądzie wyjściowym, na przykład SF-150 o prądzie 30 A, zwłaszcza jeżeli rozruch nie jest lekki.

W przypadku softstartów F&F serii SF orientacyjne przypisanie modeli wygląda następująco:

• SF-110, dla silników do 11 kW i prądu do 22 A,
• SF-150, dla silników do 15 kW i prądu do 30 A,
• SF-180, dla silników do 18 kW i prądu do 37 A,
• SF-220, dla silników do 22 kW i prądu do 44 A,
• SF-300, dla silników do 30 kW i prądu do 60 A,
• SF-370, dla silników do 37 kW i prądu do 74 A,
• SF-450, dla silników do 45 kW i prądu do 90 A,
• SF-550, dla silników do 55 kW i prądu do 110 A.

Powyższą listę należy traktować jako punkt wyjścia, a nie jako automatyczną decyzję o wyborze softstartu. Ostateczny dobór musi uwzględniać charakter rozruchu, liczbę startów i warunki pracy maszyny.

Dlaczego charakter rozruchu jest tak ważny?

Softstart w czasie rozruchu przewodzi znacznie większy prąd niż podczas normalnej pracy silnika. Im dłużej trwa rozruch i im większy prąd płynie przez urządzenie, tym większe jest obciążenie cieplne softstartu.

Dlatego trzeba ocenić, czy aplikacja ma rozruch lekki, średni czy ciężki. Rozruch lekki występuje wtedy, gdy maszyna rusza bez dużych oporów, szybko osiąga prędkość roboczą i od pierwszej chwili nie wymaga dużego momentu. Przykładem mogą być niektóre pompy odśrodkowe, lekkie wentylatory albo maszyny o małej bezwładności. Rozruch średni lub ciężki dotyczy maszyn, które wymagają większego momentu na początku, rozpędzają się dłużej, ruszają pod obciążeniem albo mają dużą bezwładność. Przykładem mogą być przenośniki, większe wentylatory, mieszadła, młyny, kruszarki albo sprężarki, zależnie od konstrukcji i warunków pracy.

Im cięższy rozruch, tym ostrożniej trzeba dobierać softstart. W takich aplikacjach dobór „na styk” może prowadzić do przegrzewania urządzenia, błędów rozruchu albo konieczności ustawienia parametrów w sposób, który ograniczy zalety softstartu.

Kiedy warto dobrać większy softstart?

Większy softstart warto rozważyć wtedy, gdy aplikacja jest bardziej wymagająca niż typowy lekki rozruch. Nie chodzi o bezrefleksyjne przewymiarowanie każdego urządzenia, ale o zostawienie rozsądnego zapasu tam, gdzie warunki pracy tego wymagają.

Większy model może być potrzebny, gdy:

• maszyna startuje pod obciążeniem, rozruch trwa długo albo napęd ma dużą bezwładność,
• występuje wysokie tarcie statyczne lub duży moment oporowy na początku rozruchu,
• silnik uruchamia się często albo wymagane jest miękkie zatrzymanie,
• softstart pracuje w szafie o podwyższonej temperaturze lub z ograniczoną wentylacją,
• podczas prób pojawiają się błędy przeciążenia lub zbyt długiego rozruchu,
• aplikacja ma duże znaczenie dla ciągłości procesu technologicznego.

Przykład jest prosty. Ten sam silnik 11 kW może wymagać innego zapasu przy lekkiej pompie, a innego przy przenośniku startującym z materiałem albo mieszadle ruszającym w trudnym medium. Dlatego oprócz prądu znamionowego trzeba ocenić czas rozruchu, liczbę startów i charakter obciążenia.

Dlaczego liczba rozruchów ma znaczenie?

Softstart nagrzewa się przede wszystkim podczas rozruchu i miękkiego hamowania. Jeżeli silnik uruchamia się raz na kilka godzin, warunki pracy urządzenia są zupełnie inne niż w aplikacji, w której napęd startuje kilkanaście razy na godzinę.

Częste rozruchy oznaczają większe obciążenie cieplne. Nawet jeżeli pojedynczy start przebiega poprawnie, seria częstych uruchomień może doprowadzić do przegrzewania softstartu albo częstszego pojawiania się błędów.

Dlatego przy doborze trzeba uwzględnić nie tylko prąd silnika i charakter maszyny, ale również cykl pracy. Trzeba sprawdzić, jak często silnik będzie uruchamiany, jak długo trwa pojedynczy rozruch, czy starty pojawiają się regularnie czy seriami, oraz czy między kolejnymi uruchomieniami softstart będzie miał czas na ostygnięcie.

Jeżeli napęd pracuje w trudnym cyklu, warto zostawić większy zapas i szczególnie zadbać o warunki chłodzenia w szafie sterowniczej.

Czy sposób zatrzymania też wpływa na dobór?

Tak. Jeżeli silnik zatrzymuje się wybiegiem, softstart po zakończeniu rozruchu jest mniej obciążony. Jeżeli jednak w aplikacji ma być używane miękkie hamowanie, urządzenie będzie dodatkowo pracowało podczas zatrzymania.

Nie jest to hamowanie takie jak w falowniku, ale nadal oznacza przepływ prądu przez elementy energoelektroniczne softstartu. Dlatego przy aplikacjach, w których miękkie hamowanie ma być używane często, trzeba uwzględnić to już na etapie doboru.

Dotyczy to szczególnie układów pompowych, w których miękkie zatrzymanie ma ograniczyć uderzenie hydrauliczne. Jeżeli pompa uruchamia się i zatrzymuje rzadko, problem może być niewielki. Jeżeli jednak cykle START i STOP występują często, dobór softstartu powinien uwzględniać dodatkowe obciążenie cieplne.

Stycznik obejściowy też musi być uwzględniony

Przy doborze softstartu nie wolno zapominać o styczniku obejściowym. W omawianych softstartach F&F serii SF jest on ważnym elementem układu, ponieważ po zakończeniu rozruchu przejmuje zasilanie silnika i odciąża tor energoelektroniczny softstartu. Musi być dobrany do prądu silnika i warunków pracy, a podczas uruchomienia trzeba sprawdzić jego poprawne załączenie.

Dlatego przy kompletowaniu aparatury trzeba patrzeć na cały układ, a nie tylko na sam softstart. Potrzebne są właściwe zabezpieczenia, stycznik główny, stycznik obejściowy, poprawnie wykonany obwód sterowania, właściwe połączenia i odpowiednie warunki chłodzenia w szafie.

Praktyczna rada doboru softstartu

Najprościej można to podsumować tak: softstart dobieramy przede wszystkim do prądu znamionowego silnika, ale ostateczna decyzja musi uwzględniać charakter rozruchu, liczbę startów, sposób zatrzymania, warunki chłodzenia oraz wymagania napędzanej maszyny. Moc w kilowatach pomaga zawęzić wybór, ale nie powinna być jedynym kryterium.

Gdzie zamontować softstart, czyli dlaczego miejsce zabudowy ma znaczenie?

Dobór softstartu i ustawienie parametrów to nie wszystko. Urządzenie musi być jeszcze zamontowane w warunkach, które pozwolą mu bezpiecznie odprowadzać ciepło i pracować zgodnie z wymaganiami producenta. To szczególnie ważne przy częstych lub ciężkich rozruchach, ponieważ wtedy elementy energoelektroniczne softstartu są mocniej obciążane cieplnie. Dlatego przy planowaniu szafy sterowniczej trzeba patrzeć nie tylko na to, czy softstart „zmieści się na płycie montażowej”. Trzeba sprawdzić odstępy montażowe, chłodzenie, temperaturę w szafie, dostęp serwisowy, prowadzenie kabli oraz sąsiedztwo elementów, które mogą pogarszać jego warunki pracy.

Dlaczego softstart potrzebuje miejsca na chłodzenie?

Softstart podczas rozruchu i miękkiego zatrzymania obciąża cieplnie elementy energoelektroniczne. Jeżeli urządzenie nie ma zapewnionego chłodzenia, temperatura wewnątrz obudowy może rosnąć szybciej niż zakładamy. Znaczenie ma nie tylko temperatura w pomieszczeniu, ale również temperatura wewnątrz szafy sterowniczej. Dlatego przy montażu trzeba zachować wymagane odstępy od innych aparatów, ścianek szafy, kanałów kablowych i elementów utrudniających przepływ powietrza. Konkretne wartości należy zawsze sprawdzić w instrukcji producenta danego softstartu.

Czego unikać przy zabudowie softstartu w szafie?

Najczęstszy błąd polega na traktowaniu softstartu jak zwykłego aparatu modułowego albo stycznika, który można zamontować tam, gdzie akurat zostało wolne miejsce. W praktyce softstart wymaga większej uwagi, ponieważ jego warunki cieplne zależą od sposobu zabudowy i obciążenia podczas rozruchu.

Warto unikać przede wszystkim:

• montażu bez zachowania odstępów i pozycji pracy wymaganych przez producenta,
• zasłaniania otworów wentylacyjnych, radiatorów lub przepływu powietrza,
• montażu bezpośrednio przy elementach silnie nagrzewających się,
• upychania aparatury w małej szafie bez analizy temperatury,
• montażu w miejscu narażonym na pył, wilgoć, opiłki metalu lub agresywną atmosferę,
• montażu bez wygodnego dostępu do zacisków, panelu i elementów serwisowych.

W szafie sterowniczej każdy centymetr miejsca jest cenny, ale oszczędzanie przestrzeni kosztem chłodzenia może szybko zemścić się podczas normalnej pracy układów automatyki, do których należy zaliczyć również softstart. Szczególnie wtedy, gdy napęd startuje często, ma ciężki rozruch albo pracuje w podwyższonej temperaturze.

Czy położenie softstartu w szafie ma znaczenie?

Tak, ma znaczenie. Softstart powinien być montowany zgodnie z instrukcją producenta, z zachowaniem przewidzianej pozycji pracy. Nie wolno zakładać, że urządzenie można dowolnie obrócić, położyć bokiem albo zamontować w miejscu, w którym przepływ powietrza będzie przypadkowy.

Jeżeli producent wymaga montażu pionowego, należy ten wymóg zachować. Ma to znaczenie dla naturalnego przepływu powietrza, pracy radiatorów i skutecznego odprowadzania ciepła. Montaż niezgodny z instrukcją może sprawić, że urządzenie będzie się nagrzewało bardziej, niż wynikałoby to z samego prądu silnika i liczby rozruchów.

Warto też przemyśleć położenie softstartu względem innych elementów szafy. Jeżeli poniżej lub obok znajdują się aparaty wydzielające dużo ciepła, przemienniki częstotliwości, zasilacze, transformatory albo gęsto zabudowane styczniki, temperatura w tej części szafy może być wyższa niż w pozostałych miejscach. Wtedy nawet poprawnie dobrany softstart może pracować w niekorzystnych warunkach.

Dlaczego pył, wilgoć i opiłki metalu są groźne?

Softstart jest urządzeniem elektronicznym i energoelektronicznym. Oznacza to, że źle znosi zanieczyszczenia, które mogą pogorszyć izolację, utrudnić chłodzenie albo doprowadzić do uszkodzenia elementów wewnętrznych.

Szczególnie niebezpieczne są opiłki metalu. Mogą dostać się do wnętrza urządzenia podczas prac montażowych, wiercenia, szlifowania albo nieostrożnego przygotowywania płyty montażowej. Dlatego prace mechaniczne w szafie powinny być wykonane przed montażem aparatury albo z zachowaniem takiej organizacji pracy, aby zanieczyszczenia nie dostały się do urządzeń.

Równie problematyczny może być pył. Nawet jeżeli nie powoduje natychmiastowego zwarcia, może osadzać się na elementach chłodzących i pogarszać oddawanie ciepła. W środowisku wilgotnym lub agresywnym problem jest jeszcze większy, ponieważ zanieczyszczenia mogą wpływać na izolację i trwałość połączeń.

Dlatego miejsce montażu softstartu powinno być dobrane z uwzględnieniem warunków środowiskowych. Jeżeli maszyna pracuje w zapylonym zakładzie, przy obróbce metalu, w wilgoci albo w wysokiej temperaturze, szafa sterownicza musi być zaprojektowana tak, aby realnie chronić aparaturę, a nie tylko „mieścić urządzenia”.

Dlaczego dostęp serwisowy też jest ważny?

Dobrze zamontowany softstart to nie tylko urządzenie, które ma odpowiednie chłodzenie. To również urządzenie, do którego można bezpiecznie podejść podczas uruchomienia, diagnostyki i serwisu.

Podczas pierwszego uruchomienia trzeba odczytywać komunikaty, sprawdzać nastawy, obserwować sygnalizację, weryfikować połączenia sterowania i kontrolować zachowanie układu. Jeżeli softstart zostanie zamontowany w miejscu trudno dostępnym, za kanałem kablowym, za wiązką kabli albo za innymi aparatami, każda diagnostyka będzie trudniejsza.

W praktyce warto tak zaplanować zabudowę, aby:

• był dostęp do panelu i wyświetlacza,
• można było wygodnie sprawdzić zaciski,
• dało się przeprowadzić pomiary zgodnie z zasadami bezpieczeństwa,
• możliwa była kontrola połączeń obwodu mocy i sterowania,
• wymiana urządzenia w przyszłości nie wymagała rozbierania połowy szafy,
• dokumentacja i oznaczenia były czytelne dla kolejnej osoby serwisującej układ.

To szczególnie ważne w utrzymaniu ruchu. Maszyna zwykle zatrzymuje się wtedy, gdy nie ma czasu na spokojne szukanie zacisków i zastanawianie się, który aparat za co odpowiada. Dobra zabudowa szafy skraca diagnostykę i zmniejsza ryzyko przypadkowych błędów.

Na co zwrócić uwagę przy projektowaniu miejsca dla softstartu?

Przy projektowaniu miejsca dla softstartu warto jeszcze przed montażem sprawdzić odstępy podane przez producenta, wymaganą pozycję pracy, możliwość swobodnego przepływu powietrza, temperaturę w szafie, sąsiedztwo elementów grzejnych, ochronę przed pyłem, wilgocią i opiłkami metalu oraz dostęp do panelu, zacisków i oznaczeń. Dopiero po takim sprawdzeniu można powiedzieć, że softstart ma nie tylko dobrany prąd i ustawione parametry, ale również właściwe warunki pracy.

Najważniejsza zasada montażu softstartu

Najprostsza zasada jest taka: softstart musi mieć zapewnione warunki pracy zgodne z instrukcją producenta. Dotyczy to pozycji montażowej, odstępów, chłodzenia, temperatury, ochrony przed zanieczyszczeniami i dostępu serwisowego. Nie należy traktować miejsca w szafie jako sprawy drugorzędnej. Softstart dobrany poprawnie po prądzie, ale zamontowany w zbyt ciasnej, gorącej lub zapylonej przestrzeni, może sprawiać problemy mimo prawidłowych nastaw. Dobry dobór musi więc iść w parze z dobrym montażem.

Instrukcja obsługi softstartów serii SF, najważniejsze informacje dla instalatora

Poznajmy się, jestem Piotr Bibik

Jeżeli dotarłeś do tego miejsca, to prawdopodobnie nie szukasz prostego hasła: „kup softstart i będzie dobrze”. Szukasz odpowiedzi, jak dobrać, podłączyć i skonfigurować układ napędowy tak, aby działał poprawnie w konkretnej maszynie. I bardzo dobrze, bo właśnie tak trzeba podchodzić do elektrotechniki.

Od lat zajmuję się praktyczną stroną instalacji elektrycznych, automatyki, układów napędowych i doboru aparatury. Na blogu Napięcie Salama staram się tłumaczyć trudne zagadnienia tak, aby były zrozumiałe nie tylko dla projektanta czy automatyka, ale również dla instalatora, inwestora i osoby, która po prostu chce wiedzieć, dlaczego dane rozwiązanie ma sens.

Moja zasada jest prosta: instalacja ma być bezpieczna, nowoczesna i zrozumiała. Nie wystarczy powielić schemat z instrukcji, dobrać aparat „bo zawsze taki dawaliśmy” albo ustawić parametry na podstawie domysłów. W dobrze wykonanym układzie technika, praktyka i dokumentacja muszą iść razem.

Jeżeli potrzebujesz wsparcia przy doborze zabezpieczeń, analizie projektu, modernizacji instalacji, przygotowaniu materiałów technicznych albo szkoleniu z zakresu elektrotechniki i automatyki, mogę pomóc spojrzeć na problem praktycznie, ale bez pomijania zasad technicznych.

W czym mogę pomóc?

• w konsultacji doboru aparatury i zabezpieczeń,
• w analizie projektu instalacji elektrycznej lub układu sterowania,
• w przygotowaniu materiałów technicznych dla producentów,
• w opracowaniu artykułów, grafik, filmów i treści edukacyjnych,
• w szkoleniach dla instalatorów, projektantów, handlowców i działów technicznych,
• w uporządkowaniu komunikacji technicznej tak, aby była zrozumiała i wiarygodna.

Jeżeli chcesz uniknąć kosztownych błędów, źle dobranych aparatów, przypadkowych nastaw i rozwiązań działających tylko „na papierze”, zapraszam do kontaktu. Najlepsze układy elektryczne to te, które są nie tylko poprawnie podłączone, ale również dobrze przemyślane.
