Jak zapobiegać wyłączaniu falownika przy 253 V? Rozwiązania F&F, część 2

W pigułce: Czego dowiesz się z tego artykułu?

W artykule pokazuję, jak w praktyce podejść do problemu, jak zapobiec wyłączaniu falownika PV z powodu wysokiego napięcia w instalacjach fotowoltaicznych. Przechodzimy od prostych rozwiązań opartych o przekaźniki napięciowe, aż do bardziej zaawansowanej automatyki opartej o pomiar parametrów pracy instalacji i świadome sterowanie energią. Zobaczysz konkretne przykłady układów, dobór urządzeń oraz typowe błędy, które powodują, że instalacja nadal się wyłącza mimo zastosowania automatyki.

Główne zagadnienia i kluczowe wnioski:

• dlaczego dochodzi do wyłączania falownika przy napięciu ok. 253 V i jak zapobiec wyłączaniu falownika PV w praktyce
• jak działa automatyka progowa i kiedy faktycznie rozwiązuje problem
• kiedy warto zastosować przekaźniki napięciowe, a kiedy przejść na sterowanie oparte o dane
• jak dobrać licznik energii i sterownik tak, żeby układ działał stabilnie
• jakie znaczenie ma punkt pomiaru napięcia i dlaczego to klucz do skuteczności
• czym różni się sterowanie „reakcyjne” od świadomego zarządzania energią
• jak wykorzystać FLC, FOX lub systemy Smart Home do ograniczania napięcia w praktyce

Najważniejszy wniosek jest jeden – jeżeli sterujesz tylko napięciem, nie będziesz w stanie skutecznie zapobiec wyłączaniu falownika PV, bo zawsze reagujesz za późno, jeżeli pracujesz na danych, możesz wyprzedzić problem.

Dla kogo jest ten artykuł?

Ten artykuł jest dla instalatorów i projektantów instalacji elektrycznych oraz fotowoltaicznych, którzy spotykają się z problemem wyłączających się falowników przy wysokim napięciu i chcą wiedzieć, jak zapobiec wyłączaniu falownika PV w sposób przewidywalny i technicznie poprawny.

Materiał będzie szczególnie przydatny, jeżeli:

• realizujesz nowe instalacje PV i chcesz uniknąć problemów już na etapie projektu,
• modernizujesz istniejącą instalację, w której falownik się wyłącza,
• szukasz rozwiązania, które działa w praktyce, a nie tylko „na papierze”,
• chcesz lepiej zrozumieć, jak przejść od prostych układów do zaawansowanej automatyki.

Jeżeli natomiast szukasz jednego „magicznego urządzenia”, które rozwiąże problem w każdej instalacji, to ten artykuł pokaże Ci, dlaczego takie podejście po prostu nie działa i co trzeba zrobić zamiast tego.

Poziom 1 – Przekaźniki napięciowe i kaskadowe załączanie obciążeń w praktyce

W pierwszej części poradnika pokazałem podstawowy mechanizm radzenia sobie z rosnącym napięciem, czyli tzw. automatykę progową, która jest pierwszym krokiem, jeżeli chcesz zapobiec wyłączaniu falownika PV. W dużym skrócie chodzi o to, żeby zamiast oddawać nadwyżkę energii do sieci i podbijać napięcie, można wykorzystać ją lokalnie. W momencie, gdy napięcie zaczyna zbliżać się do wartości granicznych, układ oparty o przekaźniki napięciowe automatycznie załącza odbiorniki o odpowiednio dużej mocy, na przykład grzałki.

Dzięki temu część energii zostaje zużyta na miejscu, a jeśli obciążenie zostało prawidłowo dobrane, w punkcie pomiaru pojawia się spadek napięcia. W efekcie napięcie przestaje rosnąć, a falownik może dalej pracować bez wyłączenia.

Jeżeli chcesz dokładnie zrozumieć, skąd bierze się ten problem i jak działa taka logika krok po kroku, przejdź do części 1 poradnika.

Jak zrealizować automatykę progową w praktyce, przekaźniki napięciowe F&F

Przechodząc do konkretów, takie sterowanie można bardzo prosto zrealizować przy użyciu przekaźników napięciowych F&F, na przykład modeli CP-709, CP-710 lub CP-721. W praktyce oznacza to trzy przekaźniki przy jednym stopniu obciążenia grzałek lub sześć przy dwóch stopniach.

W zasada działania (CP-709; CP-710; CP-721) jest podobna. Jednofazowy przekaźnik napięciowy mierzy napięcie w instalacji i reaguje, gdy przekroczy ono ustawiony próg. Możesz więc ustawić poziom, przy którym system zacznie działać, na przykład 245 V lub 250 V, czyli jeszcze zanim falownik osiągnie graniczne 253 V.

W momencie przekroczenia tego progu (wartości napięcia) przekaźnik napięciowy bezpośrednio, lub przez odpowiednio dobrany stycznik lub przekaźnik załącza podłączony odbiornik. Może to być grzałka, ogrzewanie elektryczne albo inny element, który jest w stanie odebrać nadmiar energii i wywołać potrzebny spadek napięcia.

W wielu przypadkach wystarczy jeden stopień załączanego obciążenia (trzy przekaźniki napięciowe – po jednym na każdą fazę). W bardziej rozbudowanych można zastosować kilka progów i załączać kolejne odbiorniki w zależności od reakcji napięcia na załączanie kolejnych stopni obciążenia, co daje efekt kaskadowy i lepszą możliwość sterowania.

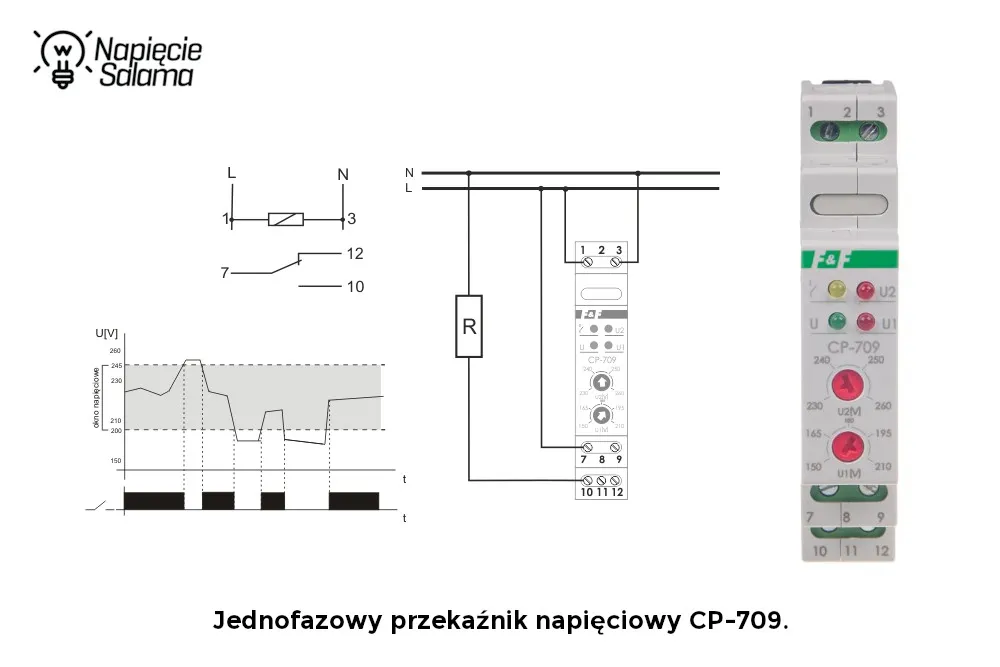

Przekaźnik napięciowy model CP-709 pozwala zrealizować taką funkcję w najprostszej formie. Za pomocą pokręteł ustawiasz próg napięcia, po osiągnięciu którego urządzenie reaguje i załącza wyjście. To rozwiązanie jest szybkie do wdrożenia i dobrze sprawdza się tam, gdzie nie potrzebujesz zaawansowanej logiki.

W praktyce jednak często pojawia się jeden problem. Jeżeli napięcie oscyluje w okolicach ustawionego progu, układ może zacząć często przełączać grzałki. Obciążenie się włącza (ON), napięcie spada, obciążenie się wyłącza (OFF), napięcie znowu rośnie i cały cykl powtarza się co kilkanaście lub kilkadziesiąt sekund. To nie tylko pogarsza stabilność pracy, ale też realnie obciąża styki i skraca żywotność zestyków przekaźników lub styczników sterujących grzałkami.

I tutaj pojawia się różnica modelu CP-710.

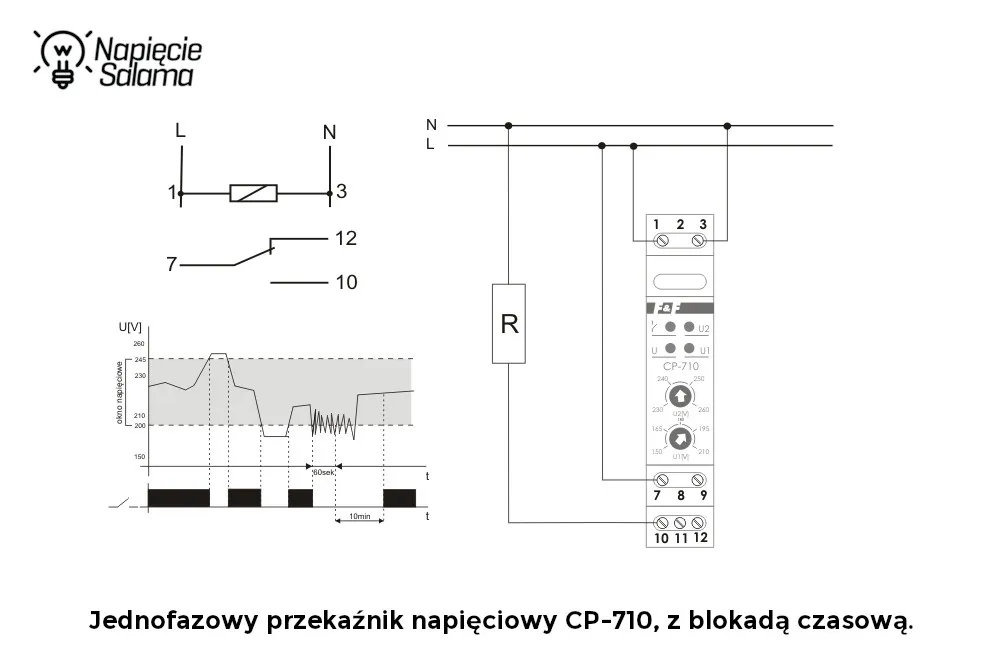

Przekaźnik napięciowy CP-710 ma funkcję blokady czasowej, która w praktyce może stabilizować pracę całego układu. Po wyłączeniu grzałek nie pozwala na ich natychmiastowe ponowne załączenie, dzięki czemu ogranicza zjawisko częstego przełączania przy napięciu oscylującym wokół ustawionego progu.

Warto jednak zwrócić uwagę, że blokada czasowa w modelu CP-710 nie jest regulowana przez użytkownika. Uruchamia się automatycznie dopiero w sytuacji bardzo niestabilnego napięcia, gdy przekaźnik przełącza się wielokrotnie w krótkim czasie. W takiej sytuacji urządzenie blokuje przełączanie nawet na około 10 minut, aby chronić odbiorniki i styki przed nadmiernym zużyciem.

Oznacza to, że funkcja ta nie służy do sterowania napięciem w instalacji, ale do ograniczenia niestabilnej pracy układu. W praktyce trzeba mieć świadomość, że w dynamicznych warunkach pracy instalacji PV może ona chwilowo ograniczyć zdolność szybkiej reakcji na wzrost napięcia i w niektórych przypadkach użycie CP-710 może nie zapobiec wyłączeniu falownika fotowoltaicznego.

Jeżeli natomiast zależy Ci na jeszcze większej kontroli nad całym układem, warto zwrócić uwagę na przekaźnik napięciowy model CP-721. W odróżnieniu od CP-709 i CP-710, gdzie ustawienia realizowane są za pomocą potencjometrów, tutaj wartość napięcia ustawiasz cyfrowo na wyświetlaczu. W praktyce oznacza to znacznie większą precyzję, bo nie „zgadujesz” położenia pokrętła, tylko ustawiasz konkretną wartość, na przykład dokładnie 248 V czy 251 V.

Przy pracy w pobliżu granicy 253 V ma to duże znaczenie, bo pozwala lepiej dopasować moment zadziałania do rzeczywistych warunków napięciowych w danej instalacji. W efekcie układ działa bardziej powtarzalnie i przewidywalnie.

Warto też podkreślić, że w instalacjach fotowoltaicznych kluczowe znaczenie ma nie tylko sama reakcja na wzrost napięcia, ale przede wszystkim jej powtarzalność i precyzja. W tym kontekście największą przewagą wyróżnia się model CP‑721. Dzięki cyfrowemu ustawianiu progów napięcia na wyświetlaczu możesz bardzo dokładnie określić moment załączenia odbioru, co w praktyce ma duże znaczenie przy pracy w pobliżu granicy 253 V.

W przeciwieństwie do tego, modele CP‑709 i CP‑710 wykorzystują potencjometry, które nie dają takiej dokładności nastawy. CP‑710 posiada co prawda funkcję blokady czasowej, ale nie jest ona regulowana i uruchamia się automatycznie dopiero w sytuacjach bardzo niestabilnego napięcia, blokując działanie układu nawet na kilka minut. W kontekście sterowania nadwyżką energii z PV nie jest to funkcja, która realnie poprawia kontrolę napięcia, a w skrajnych przypadkach może wręcz ograniczyć szybkość reakcji instalacji.

Dlatego w praktyce, jeśli celem jest ograniczenie wzrostu napięcia i zapobieganie wyłączaniu falownika, najbardziej racjonalnym wyborem jest CP‑721. Daje on największą kontrolę nad momentem załączenia grzałek, lepszą powtarzalność działania i pozwala dopasować układ dokładnie do warunków panujących w konkretnej instalacji.

Poziom 2 – Automatyka progowa z wykorzystaniem dedykowanego przekaźnika napięciowego CP‑721‑FPV

W poprzednim rozdziale pokazałem, jak w praktyce zrealizować automatykę progową na bazie klasycznych przekaźników napięciowych. To rozwiązanie działa, ale w praktyce szybko wychodzi jego ograniczenie, czyli brak precyzji ustawienia progu zadziałania.

I to jest dokładnie moment, w którym warto przejść krok dalej. Jak wyjaśniłem w pierwszej części poradnika, falownik nie wyłącza się od chwilowego przekroczenia napięcia 253 V, tylko wtedy, gdy napięcie utrzymuje się powyżej tej wartości w określonym czasie, wynikającym z charakterystyki wbudowanych zabezpieczeń (uśredniona 10-minutowa wartość napięcia).

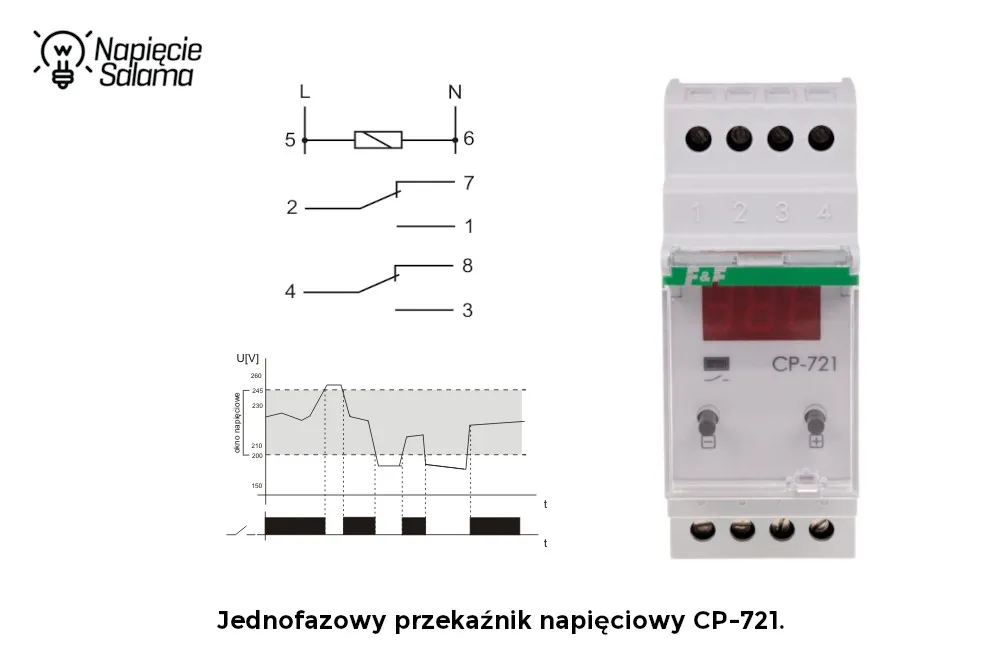

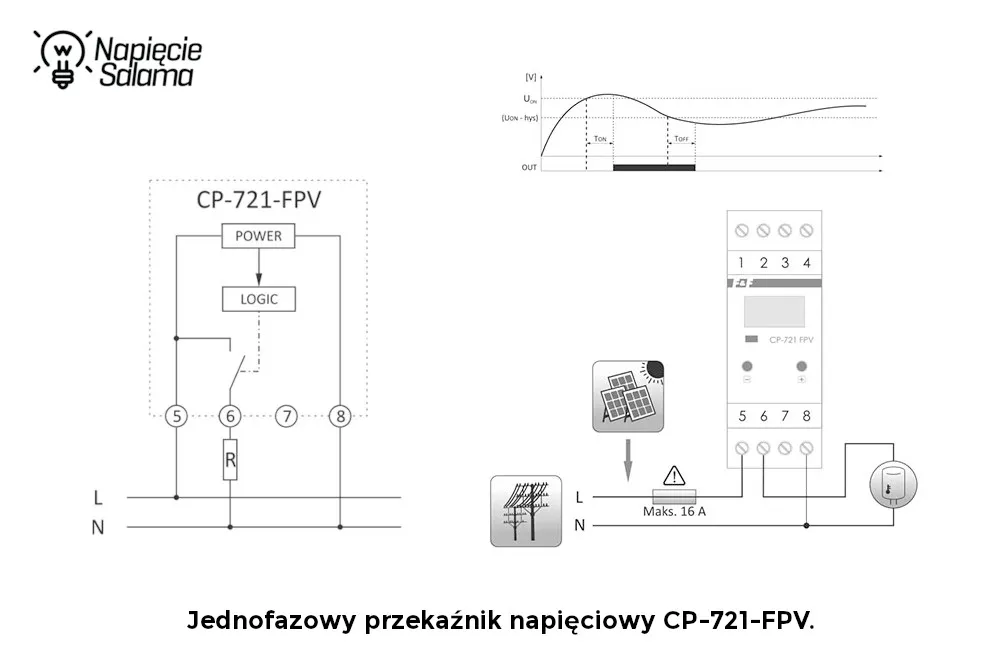

Przekaźnik napięciowy CP‑721‑FPV dedykowany do zabezpieczania falowników fotowoltaicznych przed wyłączeniem nie zmienia samej idei działania opisanej w poziomie 2. Nadal reagujemy na wzrost napięcia i załączamy odbiornik (np. grzałki), które „zdejmują” nadwyżkę energii i powodują spadek napięcia. Różnica polega na tym, że stosując CP-721-FPV zaczynamy kontrolować ten proces dokładnie tak, jak działa wbudowana logika falownika, a nie na każdy, nawet chwilowy wzrost wartości napięcia.

CP-721-FPV jest przekaźnikiem jednofazowym, co oznacza że jedną sekcję w instalacji 3-fazowej należy zamontować trzy niezależne przekaźniki CP-721-FPV. Na wyświetlaczu, ustawia się konkretną wartość napięcia, co w praktyce oznacza to, że można świadomie zdecydować, czy układ ma zadziałać przy 247 V, 249 V czy 251 V. Przy problemie z uśrednioną wartością 253 V robi to fundamentalną różnicę, bo instalacja bardzo często pracuje właśnie w tym wąskim zakresie i to właśnie od kilku woltów zależy, czy falownik się wyłączy, czy nie.

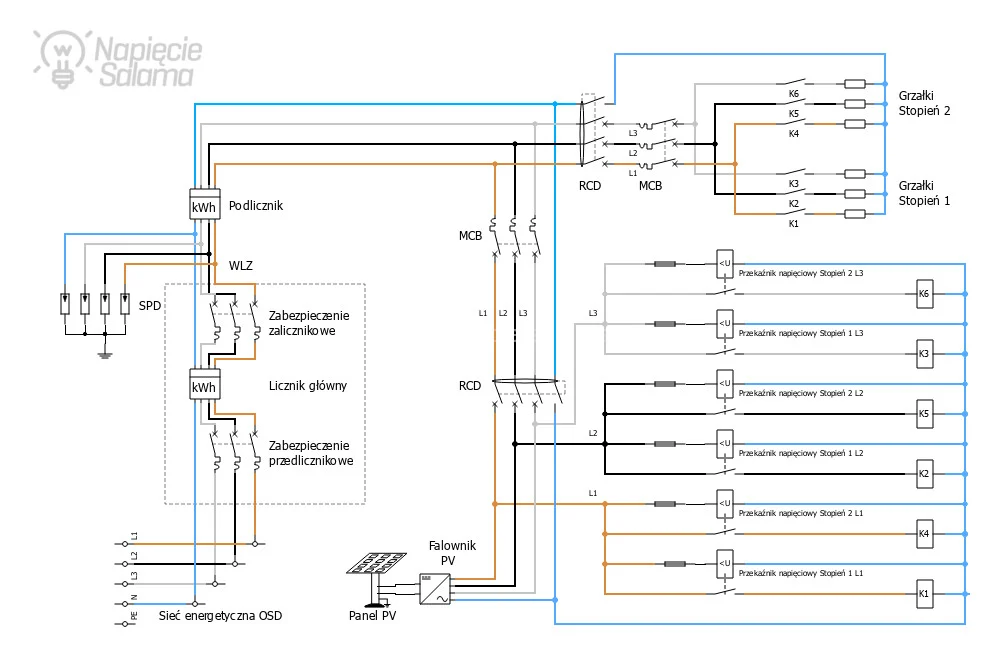

Samo wykonanie układu automatyki nie różni się od tego, co już pokazałem w poziomie 1. Przekaźnik mierzy napięcie, porównuje je z nastawą i po jej przekroczeniu załącza odbiornik, najczęściej grzałkę. Energia jest zużywana lokalnie, napięcie przestaje rosnąć i falownik może dalej pracować.

Przypominam, dzięki zastosowaniu dedykowanych do fotowoltaiki przekaźników napięciowych jesteś w stanie precyzyjnie „trafić” w moment zadziałania (zgodnie z logiką zabezpieczeń falownika). Nie reagujesz ani za wcześnie, ani za późno. W praktyce oznacza to mniej przypadków wyłączania falownika i lepsze wykorzystanie energii na miejscu (niepotrzebnie nie zużywamy „prądu”).

Jeżeli budujesz układ z kilkoma stopniami obciążenia, dokładność ustawień każdego stopnia ma jeszcze większe znaczenie. Każdy kolejny próg możesz ustawić świadomie, z zachowaniem logicznych odstępów, dzięki czemu cały układ automatyki zaczyna działać przewidywalnie, a nie „na wyczucie”.

W kontekście problemu wysokiego napięcia to właśnie precyzja ustawienia progu i powtarzalność działania mają największe znaczenie. Dlatego jeżeli dochodzisz do etapu poziomu 2, czyli stosowania prostych i skutecznych rozwiązań, i chcesz, żeby to podejście faktycznie działało w realnych warunkach instalacji PV, zastosowanie CP‑721‑FPV jest najbardziej logicznym krokiem.

Jeżeli natomiast potrzebujesz większych możliwości i bardziej zaawansowanego sterowania (nie koniecznie droższego), wtedy naturalnym kierunkiem jest przejście do kolejnych poziomów automatyki.

Jak zapobiec wyłączaniu falownika PV poprzez świadome zarządzanie energią?

Na etapie automatyki progowej, który opisałem w 1 i 2 poziomie automatyki, reagujesz bezpośrednio na wzrost napięcia. To podejście pokazuje, dlaczego sama reakcja nie wystarcza, jeżeli chcesz skutecznie zapobiec wyłączaniu falownika PV. Układ działa, ale widzi tylko jeden parametr i podejmuje decyzję dopiero wtedy, gdy problem już się pojawia.

W kolejnych poziomach automatyzacji (3; 4; 5; 6; 7), które opisałem w pierwszej części poradnika, zmienia się samo podejście do sterowania. Punktem wyjścia przestaje być pojedyncza wartość napięcia, a zaczyna być pełny pomiar parametrów pracy instalacji.

W praktyce oznacza to, że zamiast reagować dopiero przy 250 V, układ automatyki zaczyna analizować więcej parametrów i może reagować z odpowiednim wyprzedzeniem. Wie, czy energia jest oddawana do sieci, jak rośnie moc generacji, jak zmienia się obciążenie budynku i jak to wszystko wpływa na napięcie występujących na zaciskach falownika. To zupełnie inny poziom pracy, bo automatyka nie reaguje już tylko na skutek (przekroczenie określonego poziomu napięcia), tylko zaczyna kontrolować np. napięcie oraz kierunek przepływu prądu i podejmuje działania dopasowane do zaistniałej sytuacji.

Żeby było to możliwe, automatyka potrzebuje źródła danych. Mogą to być liczniki energii z komunikacją, na przykład Modbus, które mierzą podstawowe parametry i udostępniają je do dalszego wykorzystania. Temat liczników opisałem jednak szczegółowo w osobnym artykule, dlatego nie będę go tutaj powielał. Jeżeli chcesz zrozumieć, jakie dane można odczytać i jak wykorzystać je w praktyce, odsyłam Cię do poradnika: Liczniki energii z komunikacją – poradnik dla instalatora cz. 2

To jednak dopiero początek. W bardziej rozbudowanych rozwiązaniach pojawiają się monitory zużycia energii, takie jak występujące w serii FOX. Oferują inne możliwości, ale dla nas najważniejsze jest że dane które mierzą możemy wykorzystać w systemach automatyki.

I tutaj pojawia się kluczowa zmiana. Dane przestają być tylko informacją, a zaczynają być podstawą decyzji. Możesz je przetwarzać, analizować i budować na ich podstawie własną logikę działania instalacji.

W praktyce oznacza to, że nie musisz czekać, aż napięcie przekroczy próg. Możesz wcześniej zobaczyć, że instalacja zaczyna oddawać nadwyżkę energii do sieci i zareagować zanim napięcie dojdzie do poziomu krytycznego.

Ten kierunek bardzo dobrze pokazują rozwiązania oparte o komunikację, które opisałem w osobnych artykułach. W przypadku REST API chodzi o możliwość pobierania danych z urządzeń i ich wykorzystania w dowolnym systemie sterowania: Dlaczego warto stosować REST API i MQTT w instalacjach Smart Home – poradnik cz. 1

Z kolei MQTT pokazuje, jak wygląda komunikacja w czasie rzeczywistym, gdzie dane są przekazywane na bieżąco i mogą natychmiast wpływać na działanie instalacji: Czy MQTT naprawdę daje przewagę w Smart Home – poradnik cz. 2

To właśnie dzięki takim rozwiązaniom instalacja może przestać być „sztywna”, a zacznie być dynamiczna. Nie reaguje tylko na przekroczenie jednego progu, ale może dostosować się do aktualnych warunków pracy.

W odniesieniu do problemu wyłączającego się falownika to ogromna różnica. Zamiast walczyć z napięciem w ostatniej chwili, możesz wcześniej ograniczyć eksport energii, zwiększyć autokonsumpcję i utrzymać napięcie w bezpiecznym zakresie przez cały czas pracy instalacji.

I to jest dokładnie moment, w którym kończy się prosta automatyka progowa, a zaczyna się świadome zarządzanie energią.

Dzięki licznikom z komunikacją lub monitorom zużycia energii FOX można zrealizować automatykę którą opisałem w pierwszej części artykułu: Jak przeciwdziałać wysokiemu napięciu w sieci, które powoduje wyłączanie falowników fotowoltaicznych w rozdziałach:

• Poziom 4 – Licznik energii połączony ze sterownikiem swobodnie programowalnym – przemysłowy standard i maksymalna kontrola
• Poziom 5 – Home Assistant i Node-RED jako cyfrowe centrum dowodzenia
• Poziom 6 – Hybryda idealna – automatyka sprzętowa jako fundament bezpieczeństwa i Home Assistant i/lub Node-RED jako wspomagające centrum dowodzenia
• Poziom 7 – (Scenariusz alternatywny) – Praca wyspowa zamiast straty produkcji. Czasowe odłączenie od sieci OSD – bilans ekonomiczny i techniczny

Ponieważ w tym artykule, na przykładzie produktów F&F, pokazuję konkretne rozwiązania pozwalające wykonać automatykę chroniącą falownik fotowoltaiczny przed wyłączaniem z powodu wysokiego napięcia, nie będę szczegółowo omawiał wyższych poziomów (4, 5, 6 i 7). Można je z powodzeniem zrealizować z wykorzystaniem liczników lub monitorów energii F&F. W tym artykule omówię natomiast poziom 3 – Cyfrowa alternatywa: licznik i przekaźnik programowalny zamiast kaskady przekaźników napięciowych

Jak zapobiec wyłączaniu falownika PV – przykłady sterowników i rozwiązań

Ponieważ omawiam przykład wykonania konkretnego rozwiązania, warto przypomnieć najważniejsze zagadnienia poruszone w pierwszej części poradnika. W prezentowanym układzie licznik energii wyposażony w interfejs komunikacyjny odpowiada za pomiar napięć w poszczególnych fazach oraz przekazywanie informacji o kierunku przepływu prądu, czyli czy energia jest oddawana do sieci OSD, czy z niej pobierana.

Należy podkreślić, że zaprezentowane poniżej rozwiązania nie wyczerpują tematu. Ich celem nie jest stworzenie pełnego przeglądu urządzeń dostępnych w ofercie F&F ani wszystkich możliwych konfiguracji, lecz pokazanie możliwości oraz sposobu myślenia, który pozwala dobrać rozwiązanie adekwatne do konkretnej instalacji i rzeczywistych warunków jej pracy.

Integracja sterownika FLC z licznikami energii w praktyce

W praktyce różnice między elektryką a teletechniką w dużej mierze się zatarły, a obie te dziedziny elektrotechniki silnie się dziś przenikają. W nowoczesnych instalacjach kluczowe nie jest już samo „posiadanie komunikacji”, lecz właściwy dobór sterownika do konkretnych wymagań i oczekiwań użytkownika.

W kontekście ograniczania wzrostu napięcia powyżej 253 V oznacza to konieczność zastosowania przekaźnika programowalnego dopasowanego do potrzeb instalacji, jeżeli chcesz skutecznie zapobiec wyłączaniu falownika PV. W szczególności musi on być wyposażony w odpowiedni interfejs komunikacyjny, taki jak Ethernet czy RS-485, oraz obsługiwać właściwy protokół, na przykład Modbus RTU, Modbus TCP lub Modbus RTU over TCP.

Należy przy tym pamiętać, że są to różne standardy, dlatego kluczowe jest upewnienie się, że wszystkie zastosowane urządzenia obsługują ten sam wariant protokołu.

Wracając do przykładu, sterowniki FLC od F&F umożliwiają komunikację z licznikami energii na dwa sposoby, przez RS-485 z wykorzystaniem Modbus RTU oraz przez Ethernet z wykorzystaniem Modbus TCP. W instalacjach PV, gdzie sterownik ma podejmować lokalne decyzje, kluczowe znaczenie ma jednak nie sam interfejs, ale wspomniana powyżej zgodność formatu danych z możliwościami sterownika.

Musimy jednak pamiętać o ograniczeniach

Najważniejsze wynika ze sposobu przetwarzania danych. Sterowniki FLC operują na liczbach całkowitych, dlatego wymagają liczników udostępniających dane w formacie stałoprzecinkowym. W praktyce oznacza to, że nie każdy licznik z komunikacją będzie odpowiedni do takiego układu. Temat szerzej opisałem w rozdziale: Dane stało i zmiennoprzecinkowe.

RS-485 i Modbus RTU jako baza systemu – jak zapobiec wyłączaniu falownika PV

W typowych zastosowaniach podstawą komunikacji jest RS-485 z protokołem Modbus RTU. To sprawdzone rozwiązanie, zapewniające stabilny odczyt parametrów i przewidywalną pracę sterownika. W takim układzie można odczytać między innymi napięcie, moc, energię oraz kierunek przepływu energii. Kluczowy pozostaje jednak dobór licznika. Modele liczników zwracające dane zmiennoprzecinkowe nie będą współpracowały poprawnie ze sterownikiem FLC.

Ethernet jako warstwa nadzorcza w systemach, które pomagają zapobiec wyłączaniu falownika PV

Sterowniki FLC wyposażone w Ethernet obsługują Modbus TCP, jednak w kontekście odczytu liczników rozwiązanie to ma ograniczone zastosowanie. Wynika to z faktu, że dostępne obecnie w F&F liczniki, takie jak LE-03ETH czy LE-03-ETH-CT, udostępniają dane w formacie zmiennoprzecinkowym, którego sterownik FLC nie przetworzy.

W praktyce warto skoncentrować się na komunikacji Modbus a Ethernet należy traktować jako warstwę dodatkową, wykorzystywaną do: zdalnego monitorowania, integracji z systemami nadrzędnymi (np. MQTT), udostępniania danych przez OPC, diagnostyki i konfiguracji.

Jak zapobiec wyłączaniu falownika PV – gotowe rozwiązania F&F

Możliwości jest kilka – poniżej proponowane rozwiązania:

Układ ochrony falownika PV z wykorzystaniem sterownika FLC – jak zapobiec wyłączaniu falownika PV

Jeśli szukasz sprawdzonego i powtarzalnego rozwiązania, które możesz wdrożyć u siebie lub swojego klienta „od ręki”, możesz skorzystać z rekomendowanego przez F&F zestawów:

Instalacje 3-fazowe:

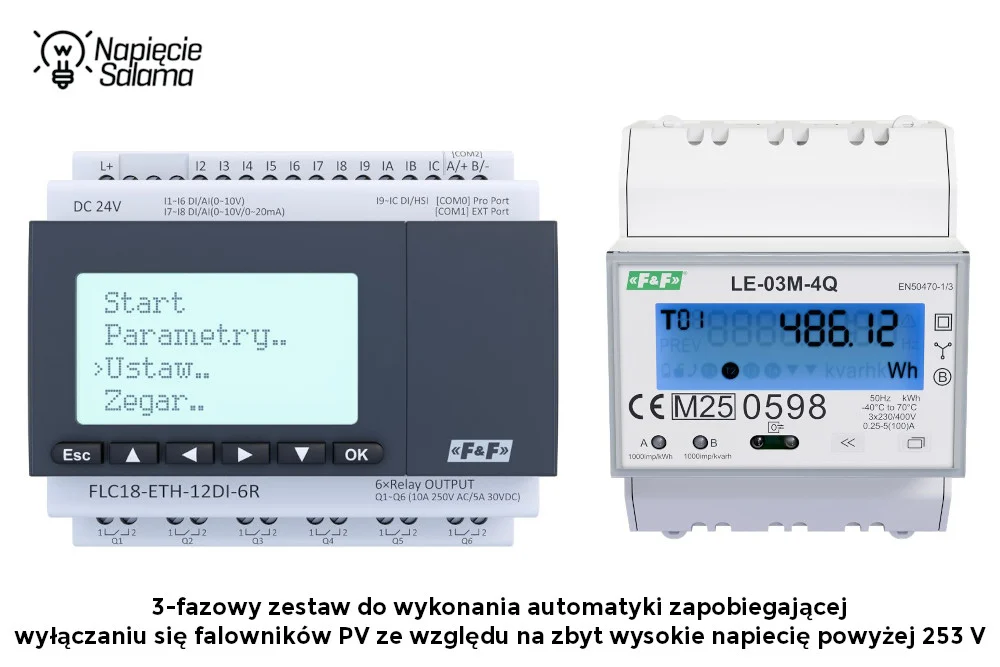

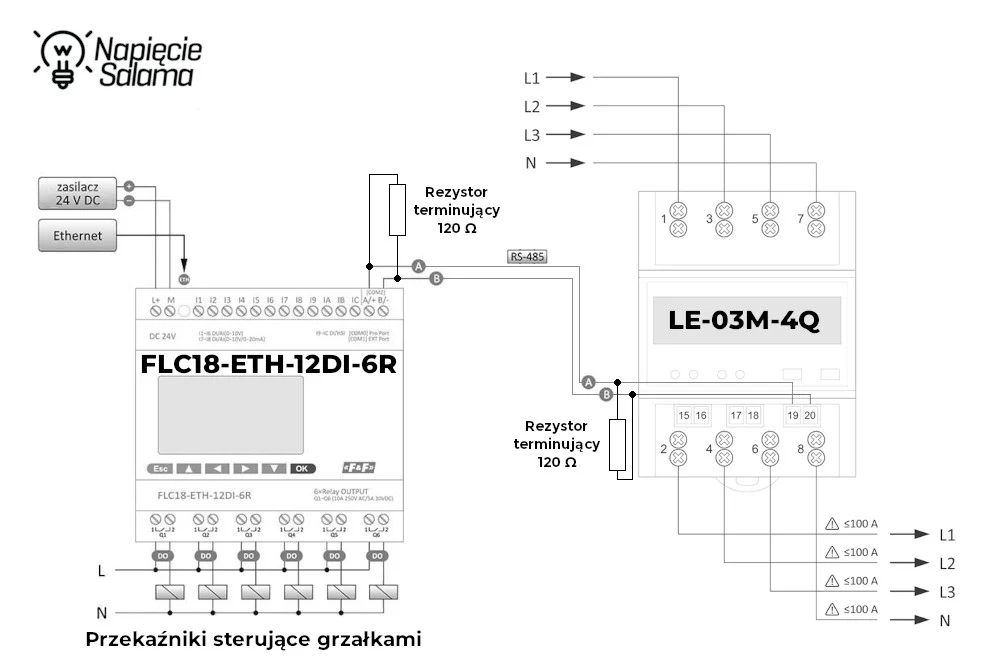

• Sterownik programowalny FLC18-ETH-12DI-6R
• 3-fazowy, dwukierunkowy, 4-kwadrantowy licznik zużycia energii elektrycznej LE-03M-4Q

Instalacje 1-fazowe:

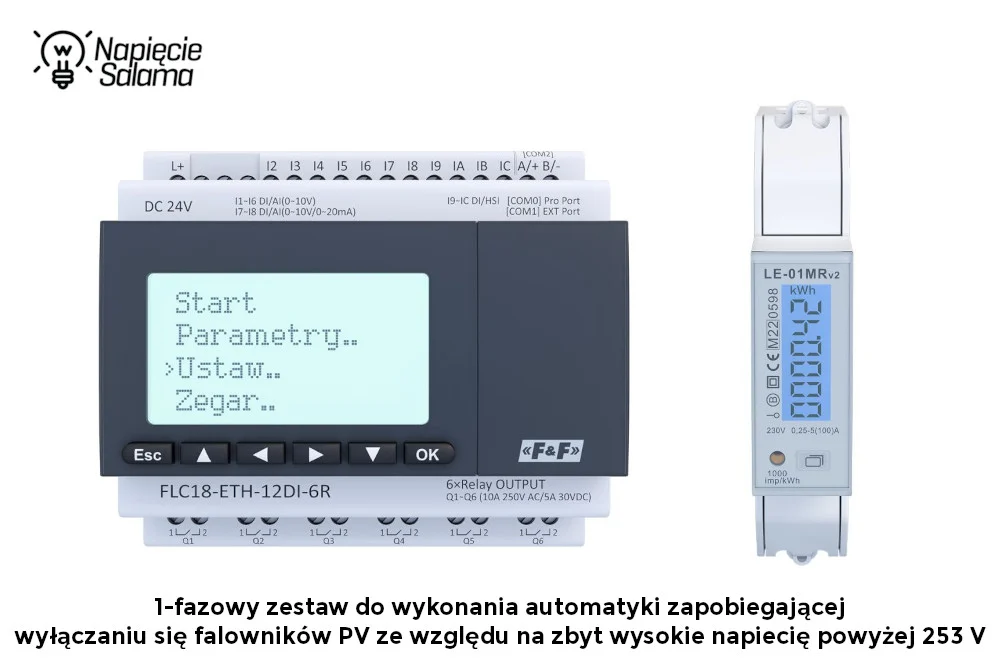

• Sterownik programowalny FLC18-ETH-12DI-6R
• 1-fazowy licznik zużycia energii LE-01MR v2

Jeśli w instalacji 3-fazowej potrzebujesz monitorować załączane odbiorniki 1-fazowe możesz do tego celu użyć wspomnianego już licznika LE-01MR v2.

Zasada działania – ochrona przed zbyt wysokim napięciem:

Centralna jednostka logiczna, czyli sterownik FLC18-ETH-12DI-6R, komunikuje się z licznikami energii poprzez magistralę RS-485 z protokołem Modbus RTU. Pozwala to na odczyt parametrów z dowolnych liczników wspierających ten standard.

Ważna uwaga techniczna – przypominam sterowniki FLC operują na liczbach całkowitych. Z tego powodu należy wybierać takie liczniki energii, które zwracają dane pomiarowe w formacie stałoprzecinkowym (int, uint).

Dostępny na pokładzie sterownika port Ethernet otwiera szerokie możliwości zdalnego monitorowania i zarządzania pracą urządzenia np. poprzez protokół MQTT lub wbudowany serwer OPC UA.

Autonomiczna kontrola napięcia – jak zapobiec wyłączaniu falownika PV w praktyce

W podstawowym scenariuszu sterownik FLC analizuje dane z licznika lub liczników (zamiast licznika może również pobierać informacje o wartości napięcia bezpośrednio z falownika PV) i na tej podstawie zarządza odbiornikami prądu. Może nimi sterować bezpośrednio (przez wbudowane wyjścia przekaźnikowe) lub sieciowo (poprzez MQTT / Modbus). Dzięki temu może sterować klimatyzacją, pompą ciepła, czy odpowiednio skonfigurowanym falownikiem PV (o ile urządzenia te posiadają możliwość komunikacji), lub grzałkami (za pośrednictwem przekaźników lub styczników). Załączanie odpowiednio dobranych grzałek, w momentach nadprodukcji energii realnie obniża wartość napięcia w punkcie przyłączenia do instalacji elektrycznej.

Aby system działał z wymaganą precyzją, punkt pomiarowy (np. licznik) i dodatkowe obciążenie (np. grzałki) powinny być wpięte jak najbliżej falownika PV (najlepiej w tym samym punkcie – zaciskach).

Integracja z Home Assistant i Node-RED

W omawianym zagadnieniu wzrostu napięcia i wyłączającego się falownika PV istnieje możliwość wykorzystania protokołu MQTT, który pozwala na łatwą integrację sterownika FLC z nadrzędnymi systemami automatyki budynkowej, takimi jak Home Assistant czy Node-RED.

W takim układzie oprogramowanie nadrzędne zyskuje stały dostęp do precyzyjnych danych z liczników energii. Może je wykorzystać nie tylko do zarządzania klimatyzacją czy pompą ciepła, ale także do komunikacji z zupełnie innymi standardami, np. systemem KNX czy Zigbee.

Choć wspomniana integracja z systemami IoT daje ogromne możliwości, w systemach ochrony przed zbyt wysokim napięciem kluczowa jest niezawodność. Pozostawienie głównej logiki automatyki bezpośrednio w sterowniku FLC gwarantuje wysoki poziom niezawodności.

Dlaczego?

Ponieważ decyzje o załączeniu obciążenia zapadają lokalnie, co uniezależnia system od zewnętrznych aktualizacji oprogramowania, które bywają największym źródłem awarii. Przekazanie pełnej kontroli do Home Assistant komplikuje układ. To świetne rozwiązanie, ale głównie dla entuzjastów, którzy potrafią samodzielnie monitorować system, wdrażać aktualizacje i na bieżąco usuwać ewentualne problemy z kompatybilnością.

Wnioski praktyczne

Dobór sterownika i liczników musi zawsze wynikać z założeń funkcjonalnych instalacji (w tym wartości prądów) oraz kompatybilności formatów danych, a nie z poziomu ceny i przypadkowej dostępności urządzeń np. na półce w hurtowni.

Dopiero takie podejście pozwala przejść od monitorowania do realnego sterowania energią.

Układ ochrony falownika PV przed wysokim napięciem z wykorzystaniem monitorów energii i elementów bezprzewodowego Smart-Home

Jeśli układ oparty na sterowniku FLC wydaje Ci się zbyt skomplikowany, wymaga programowania sterownika lub układania magistrali przewodowej RS-485, albo po prostu modyfikujesz istniejący już budynek, w którym nie ma możliwości bezinwazyjnego dociągnięcia kabli komunikacyjnych, to mam dla Ciebie interesującą alternatywę. Problem wysokiego napięcia ok. 253 V i wyłączającego się falownika fotowoltaiki możesz rozwiązać za pomocą elementów bezprzewodowego systemu Smart Home np. polskiego FOX, jeżeli wiesz (a omawiałem to obszernie w pierwszej części poradnika), jak zapobiec wyłączaniu falownika PV poprzez odpowiednie zarządzanie energią.

W kontekście poruszanych w tym artykule problemów, nie jest to nowe podejście, a jedynie inny sposób realizacji znanej już strategii. Nadal opieramy się na analizie parametrów sieci (oraz innych zmiennych, w tym wirtualnych) i na tej podstawie załączamy dodatkowe odbiorniki, np. grzałki. Różnica w stosunku do omawianego powyżej rozwiązania na sterownikach programowalnych polega na sposobie sterowania. O ile fabryczna aplikacja FOX pozwala na realizację prostych scenariuszy, o tyle pełnię możliwości tego systemu (poprzez integrację elementów FOX za pomocą MQTT lub REST API) uwolnisz dopiero po spięciu go z Home Assistant lub Node-RED. Zagadnienie wraz z przykładami kodu integracji opisałem w dwóch poradnikach:

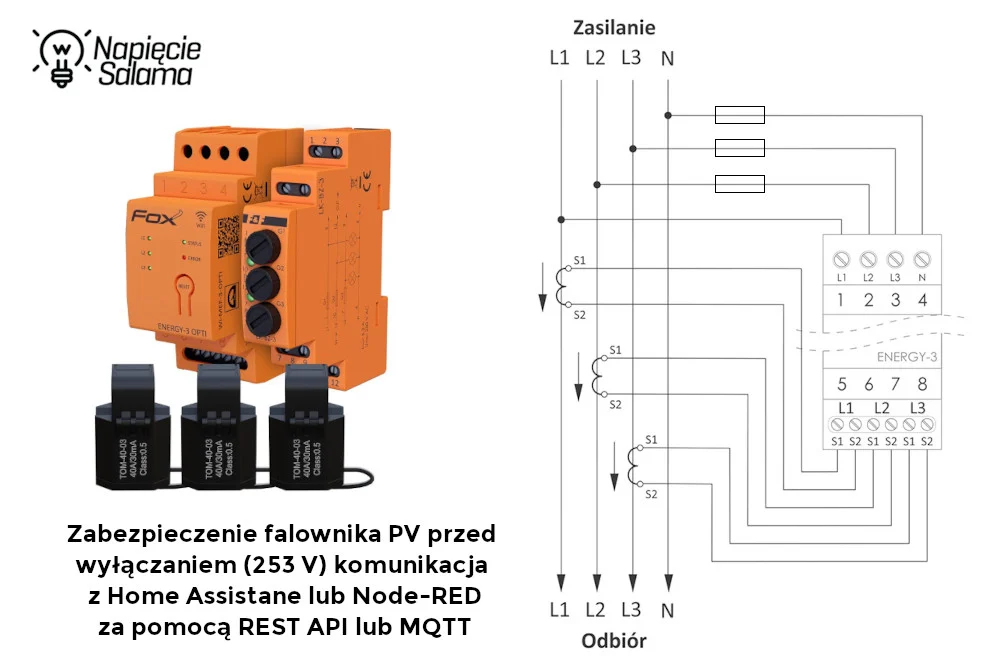

• Dlaczego warto stosować REST API i MQTT w instalacjach Smart Home – poradnik cz. 1
• Czy MQTT naprawdę daje przewagę w Smart Home – poradnik cz. 2

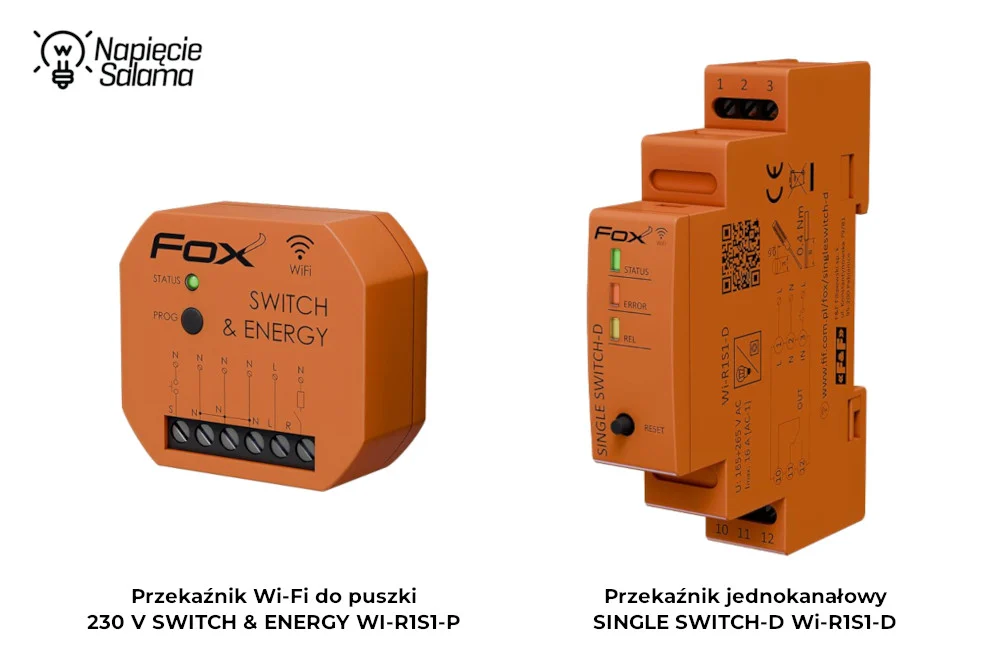

Ogromną zaletą tego rozwiązania jest pełna bezprzewodowa komunikacji (urządzenia pracują w ramach jednej, lokalnej sieci Wi-Fi), wyjątkowa łatwość montażu, dostępna od razu w pakiecie zaawansowana (jak na domowe możliwości) telemetria oraz dostępne w aplikacji FOX powiadomienia Push, które natychmiast poinformują zainteresowane osoby o reakcji systemu.

Co wchodzi w skład bezprzewodowego „gotowca”?

W zależności od tego, jak wygląda istniejąca rozdzielnica i jakie urządzenia chcesz opomiarować, do wyboru masz kilka scenariuszy:

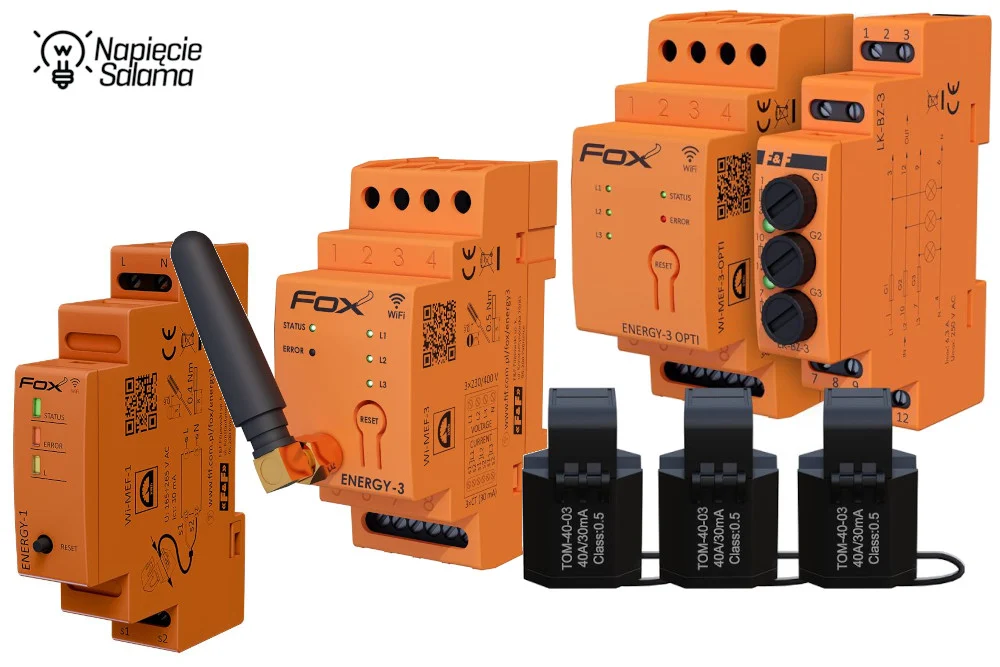

Samodzielne elementy FOX: autonomiczne, bezprzewodowe monitory energii MEF-1 (1-fazowy) lub MEF-3 (3-fazowy), które przekazują parametry sieci bezpośrednio do ekosystemu przez Wi-Fi.

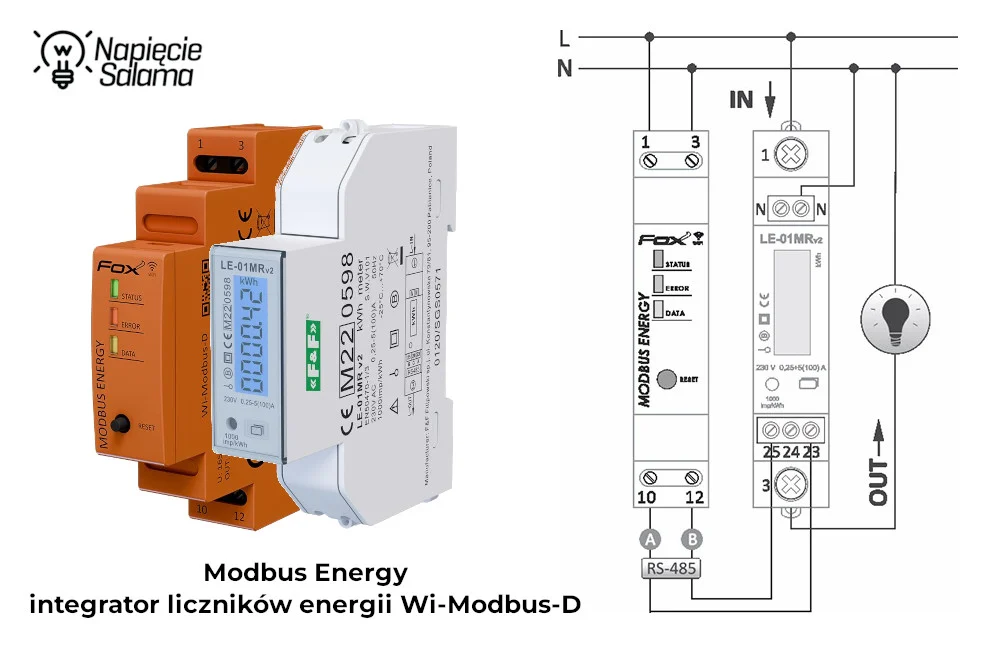

Klasyczne liczniki z komunikacją + Wi-Modbus-D: jeśli wolisz użyć tradycyjnych, liczników z komunikacją Modbus RTU (np. serii LE), wystarczy, że do każdego z nich dołożysz integrator Wi-Modbus-D. Ten sprytny moduł zamienia przewodowy protokół Modbus na bezprzewodową transmisję Wi-Fi, wprowadzając dane z dowolnego licznika wprost do aplikacji FOX.

Scenariusz hybrydowy – pełna elastyczność dzięki integracji dwukierunkowej

Wyjaśnijmy obawę wielu instalatorów i inwestorów. Pamiętaj, że decydując się na ekosystem FOX, nie zamykasz się w obrębie jednego producenta. Dzięki otwartej komunikacji przez lokalne REST API oraz protokół MQTT, elementy FOX mogą stać się częścią większej, hybrydowej układanki zarządzanej przez platformę pośredniczącą, taką jak Home Assistant lub Node-RED.

Ta integracja działa doskonale w obu kierunkach, dając Ci pełną swobodę projektową:

• FOX jako wykonawstwo (inne systemy mierzą a FOX wykonuje). Jeśli Twoja instalacja posiada już wdrożony monitoring energii innego producenta (np. Shelly, Zamel, IoTaWatt) lub pobierasz dane o napięciu bezpośrednio z API falownika PV, nie musisz dublować liczników. Gdy wykorzystasz integracje to Home Assistant zbiera te informacje, przetwarza logikę i w odpowiednim momencie wysyła rozkaz (przez MQTT lub REST API) do bezprzewodowego przekaźnika FOX (np. WI-R1S1-P lub Wi-R1S1-D), który fizycznie załącza grzałkę.

• FOX jako pomiar (FOX mierzy a inne systemy wykonują). Scenariusz może być dokładnie odwrotny. Montujesz w rozdzielnicy bezprzewodowy omawiany już w tym artykule monitor energii FOX np. MEF-3, który monitoruje parametry sieci i napięcie na poszczególnych fazach. Dane te, poprzez MQTT, natychmiast trafiają np. do Node-RED lub Home Assistant. Stamtąd system nadrzędny podejmuje decyzję i uruchamia odbiorniki pracujące w zupełnie innych standardach np. uruchamia pompę ciepła, załącza lub zmienia bieg rekuperacji, czy wysyła rozkaz do urządzeń w przewodowym systemie KNX lub bezprzewodowym Zigbee.

Dzięki takiemu podejściu eliminujesz ograniczenia sprzętowe. Wykorzystujesz dokładnie te elementy systemu FOX, które w danym miejscu są Ci najbardziej potrzebne.

Wnioski praktyczne

Bezprzewodowy ekosystem FOX to dobry punkt wyjścia dla instalatorów, którzy chcą szybko i możliwie bezinwazyjnie wdrożyć system ochrony przed wyłączaniem falownika fotowoltaicznego z powodu zbyt wysokiego napięcia. FOX oferuje dobry kompromis: pozwala wystartować z prostą automatyką „prosto z pudełka”, pozostawiając jednocześnie szeroko otwartą furtkę do zaawansowanych, hybrydowych integracji IoT które łatwo możesz wykonać w niedalekiej przyszłości 😉

Ochrona falownika przed wyłączaniem i zaawansowane zarządzanie energią w systemie F&Home

Jeśli budujesz system ochrony przed wysokim napięciem i wyłączającym się falownikiem PV w obiekcie, który jest już wyposażony (lub ma zostać wyposażony) w automatykę budynkową F&Home, to pamiętaj, że można łatwo wykorzystać informacje z falownika PV i na ich podstawie sterować działaniem budynku (ogrzewaniem, wentylacją, a także sterowaniem dużymi odbiornikami) a to wszystko w ramach jednej, stabilnej instalacji.

Zapewne domyślasz się, że podobnie jak w poprzednich scenariuszach, kluczem do sukcesu jest precyzyjny pomiar napięcia i natychmiastowa reakcja. System F&Home daje tutaj pełną swobodę w doborze „oczu” systemu. Dane o parametrach sieci możemy wprowadzić do centrali przynajmniej na dwa sposoby:

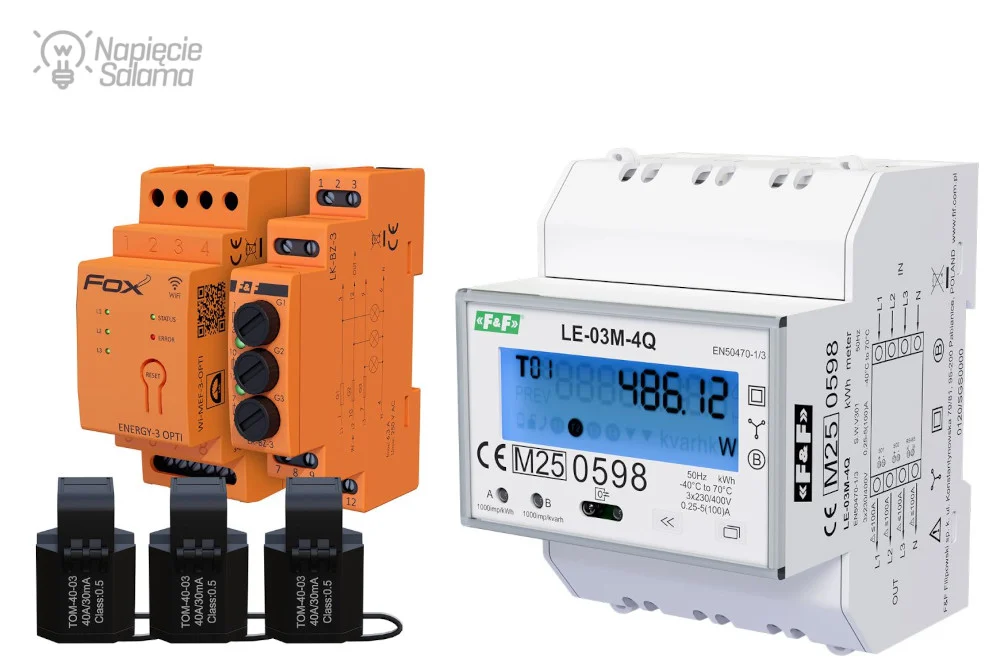

• poprzez dedykowany omawiany już miernik FOX np. MEF-3 – który dzięki integracji wewnątrz ekosystemów F&F świetnie współpracuje z F&Home jako systemem nadrzędnym.
• Poprzez dowolne i omawiane już liczniki energii z komunikacją Modbus RTU – co pozwala na monitoring parametrów sieci bezpośrednio z już istniejącego w instalacji licznika.

Zaawansowana logika wizualna (wzorowana na Node-RED)

To, co wyróżnia F&Home i czyni go atrakcyjnym narzędziem dla instalatorów, to warstwa programistyczna. Do konfiguracji systemu służy dedykowane, autorskie oprogramowanie F&Home Configurator. Środowisko to zostało w całości zaprojektowane w oparciu o intuicyjną filozofię programowania wizualnego, mocno wzorowaną na rozwiązaniach takich jak Node-RED.

Logikę systemu F&Home buduje się za pomocą gotowych bloczków funkcyjnych, które układa się na diagramie i łączy wirtualnymi liniami sygnałowymi. Dzięki tak elastycznemu narzędziu, bezpośrednio w konfiguratorze F&Home możesz stworzyć zaawansowane, wielopoziomowe algorytmy zapobiegające wyłączaniu PV np.:

• kaskadowe dociążanie linii zasilającej – zamiast prostego, skokowego włącz/wyłącz, bloczki logiczne pozwalają na płynne, sekwencyjne załączanie odbiorników. Jeśli napięcie rośnie, system może najpierw uruchomić grzałkę CWU, potem dokłada np. klimatyzator, a przy skrajnym wzroście – pompę ciepła, i inne odbiorniki, lub może zdecydować o ograniczeniu produkcji falownika PV.
• Warunki zależne i priorytety – system F&Home pozwala łatwo powiązać decyzje o dociążeniu instalacji z innymi parametrami budynku. Możesz ustawić logikę tak, aby klimatyzacja do schładzania domu z powodu wysokiego napięcia uruchamiała się tylko wtedy, gdy w pokojach faktycznie ktoś przebywa, lub gdy temperatura przekroczy zadany próg komfortu.
• Optymalizacja autokonsumpcji – połączenie danych o napięciu i kierunku przepływu energii np. z liczników energii z logiką F&Home pozwala przekształcić system ochrony falownika PV przed wysokim napięciem w zaawansowany system zarządzania energią, który maksymalizuje wykorzystanie darmowego prądu na miejscu (autokonsumpcja).

Wnioski praktyczne

Wykorzystanie F&Home do walki ze zbyt wysokim napięciem to rozwiązanie dedykowane dla, kompleksowych realizacji. Łączy w sobie stabilność automatyki dedykowanej z ogromną elastycznością konfiguratora wizualnego. Dzięki temu instalator może precyzyjnie „skroić na miarę” algorytm ochrony PV, dopasowując go do indywidualnych nawyków i potrzeb użytkowników budynku.

Podsumowanie – ochrona falownika przed wysokim napięciem – co naprawdę działa w praktyce

Jeżeli masz problem z wyłączającym się falownikiem z powodu wysokiego napięcia, to w praktyce masz trzy podejścia do wyboru. Każde z nich działa, ale tylko wtedy, gdy jest dopasowane do konkretnej instalacji.

1. Na najprostszym poziomie działa automatyka progowa na przekaźnikach napięciowych. To rozwiązanie jest szybkie do wdrożenia i często wystarczające, ale ma swoje ograniczenia. Reagujesz dopiero wtedy, gdy napięcie już rośnie, a dokładność zależy od ustawienia potencjometrów.
2. Krok dalej to rozwiązania z precyzyjnym nastawem, jak CP‑721 czy CP‑721‑FPV. Tutaj zaczyna się realna kontrola momentu załączenia obciążenia. Przy pracy w pobliżu 253 V robi to dużą różnicę, bo przestajesz działać „na wyczucie”, a zaczynasz trafiać w logikę zabezpieczeń falownika.
3. Kolejny krok to już zupełnie inne podejście. Przestajesz reagować tylko na napięcie i zaczynasz pracować na danych. Masz informację o mocy, kierunku przepływu energii, zmianach obciążenia. Dzięki temu możesz działać wcześniej, zanim napięcie osiągnie poziom krytyczny.

I to jest najważniejszy wniosek: największe znaczenie ma nie to, czym sterujesz, tylko na podstawie jakich danych podejmujesz decyzję.

Możesz to zrobić na różne sposoby:

• sterownik FLC, jeżeli zależy Ci na stabilnej lokalnej automatyce,
• system FOX, jeżeli chcesz szybko wdrożyć rozwiązanie bez prowadzenia kabli,
• F&Home, jeżeli budujesz większy system i chcesz połączyć to z automatyką całego budynku.

Każde z tych rozwiązań będzie działać, jeśli jest dobrze dobrane.

Z punktu widzenia instalatora najważniejsze są jednak dwie rzeczy:

• po pierwsze punkt pomiaru – jeżeli licznik nie mierzy napięcia tam, gdzie pracuje falownik, układ zawsze będzie reagował za późno,
• po drugie logika działania – jeżeli reagujesz tylko na napięcie, zawsze działasz za późno, jeżeli analizujesz również przepływ energii, zaczynasz działać z wyprzedzeniem.

Dobrze zaprojektowany układ:

• mierzy możliwie blisko zacisków falownika fotowoltaiki,
• pracuje na danych, a nie tylko na jednym progu napięcia,
• załącza odbiorniki w sposób kontrolowany (najlepiej stopniowo),
• działa lokalnie i nie jest zależny od systemów zewnętrznych.

W tym momencie instalacja przestaje „walczyć z napięciem”, a zaczyna być świadomie zarządzanym układem energetycznym, który realnie pozwala zapobiec wyłączaniu falownika PV.

Na koniec zaproszę Cię, do zastanowienia się, jak dobrze dobierać przekaźniki do sterowania grzałkami. Przydatna będzie wiedza zawarta w poradniku: Jak uniknąć awarii przekaźników w automatyce? Przekaźniki interfejsowe i instalacyjne – techniczne FAQ.
