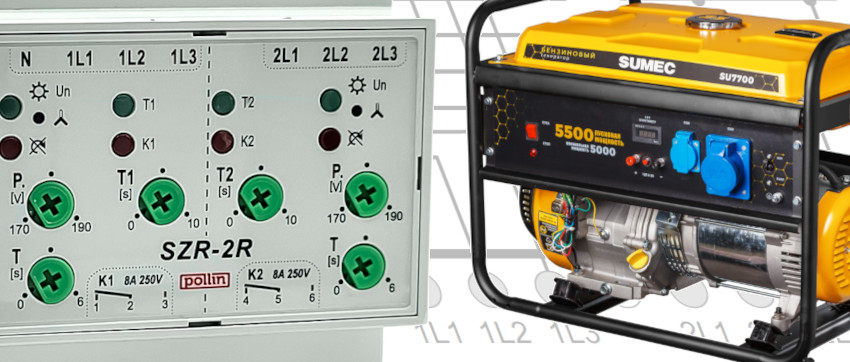

Agregat prądotwórczy do SZR – dlaczego nie chce współpracować?

Planujesz kupić agregat prądotwórczy do SZR, ale obawiasz się problemów z kompatybilnością? To uzasadnione, ponieważ wybór niewłaściwego urządzenia to najczęstsza przyczyna awarii systemów zasilania rezerwowego. Masz już sterownik SZR (Samoczynne Załączanie Rezerwy), masz agregat lub magazyn energii i… pojawia się problem.

Podczas testu agregat startuje, pracuje równo, ale sterownik uporczywie odłącza zasilanie lub w ogóle nie chce przełączyć odbiorów na źródło awaryjne.

Zanim uznasz, że automatyka lub sterownik SZR jest uszkodzony, musisz zrozumieć jedną rzecz: SZR to nie tylko przełącznik – to inteligentny strażnik Twojej domowej elektroniki.

SZR działa prawidłowo, choć Ty myślisz, że jest inaczej

Głównym zadaniem sterownika SZR jest monitorowanie parametrów napięcia. Jeśli napięcie mieści się w normie, system pozwala zasilać dom. Jeśli jednak przekroczy granice (nawet na ułamek sekundy) to sterownik uznaje źródło za niebezpieczne (niestabilne) i je odcina.

Najczęstszą przyczyną „klikania” lub braku reakcji SZR jest brak stabilności obrotów agregatu. Gdy napięcie „faluje” pod wpływem dynamicznie zmieniającego się obciążenia, sterownik SZR interpretuje to jako awarię i odłącza agregat. Prawda jest taka, że w tej sytuacji SZR działa idealnie, bo chroni Twoją pompę ciepła, telewizor czy lodówkę przed skokami napięcia (przepięciami), które mogłyby je uszkodzić. Temat wykonania skutecznej ochrony przeciwprzepięciowej opisałem w poradniku: Jak dobrać i zamontować ogranicznik przepięć? Poradnik – Zasilanie.

Klucz do sukcesu: AVR i Czysty Sinus

Aby współpraca na linii agregat-SZR przebiegała bez zakłóceń, Twoje źródło zasilania (agregat) musi spełniać przynajmniej dwa techniczne warunki:

1. Układ AVR (Automatic Voltage Regulation): To system elektronicznej stabilizacji napięcia. Agregaty bez AVR (często te najtańsze, marketowe) nie nadają się do współpracy z automatyką budynkową w tym sterownikami SZR. Bez AVR każda zmiana obciążenia powoduje gwałtowne wahania napięcia, które automatyka SZR natychmiast wychwyci jako błąd.

2. Czysty Sinus (Pure Sine Wave): To kluczowe, jeśli jako rezerwę stosujesz spalinowy lub gazowy agregat prądotwórczy, magazyn energii lub UPS. Tanie urządzenia generują tzw. sinusoidę modyfikowaną (np. przebieg prostokątny – temat rozwinięty w artykule: UPS do domku, czyli awaryjne zasilanie rolet i pieca CO). Dla czułego sterownika SZR taki prąd to jedno wielkie zakłócenie. Jeśli chcesz, aby automatyka działała, Twoje urządzenie musi generować przebieg identyczny jak w gniazdku sieciowym.

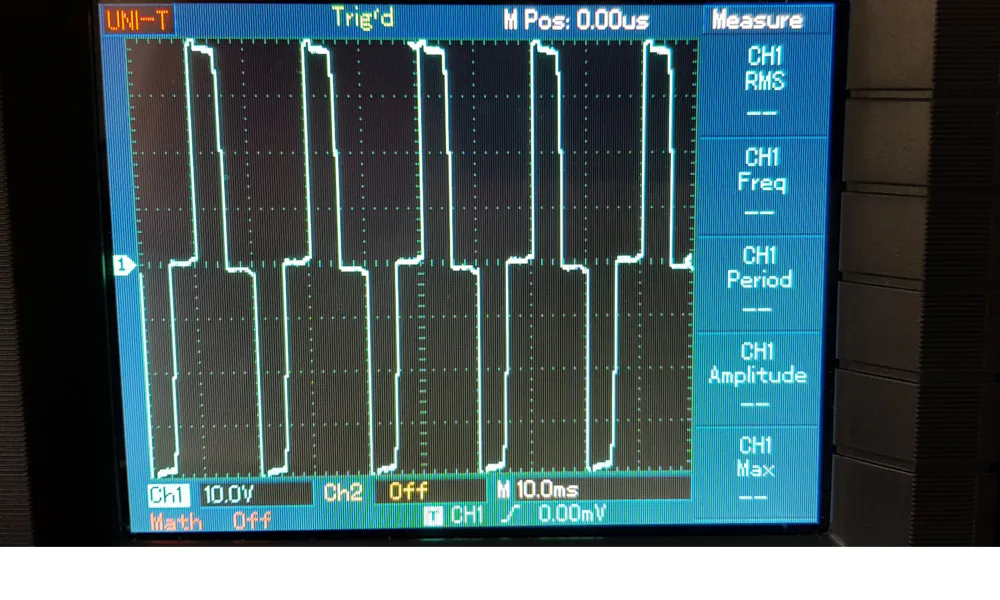

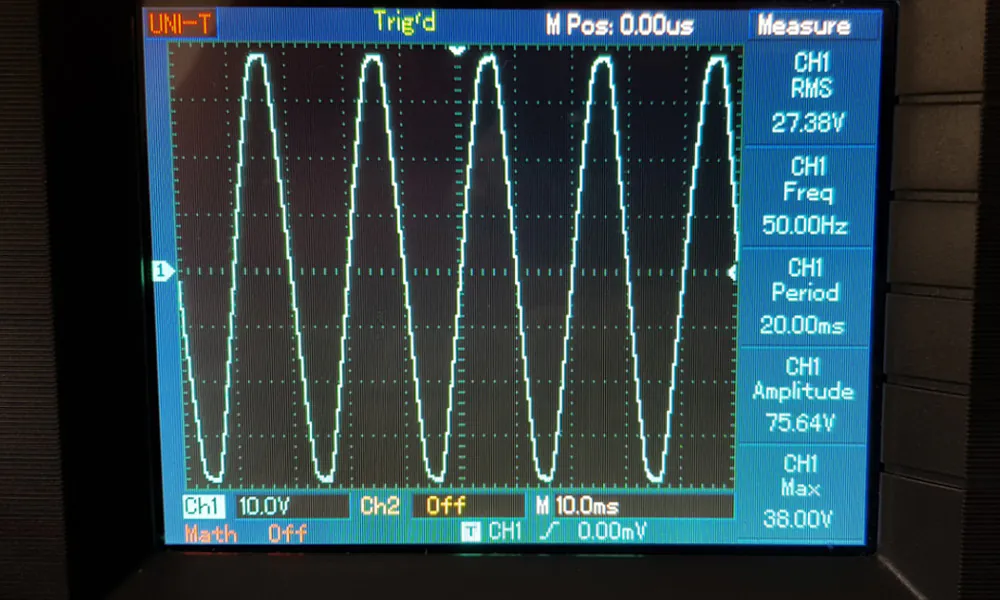

Czysta sinusoida	Sinusoida modyfikowana lub aproksymowana

Mit „każda prądnica daje sinus” – dlaczego rzeczywistość bywa inna?

Wśród instalatorów często panuje przekonanie, że skoro agregat spalinowy posiada prądnicę lub alternator, to z natury musi generować czysty sinus. Przecież nie ma tam elektroniki mocy, która „pocięłaby” napięcie, prawda? Otóż nie do końca.

Choć „prądnica” agregatu spalinowego faktycznie z założenia generuje przebieg sinusoidalny, to jego jakość (czystość) zależy od dwóch kluczowych czynników, o których często się zapomina:

1. Zniekształcenia harmoniczne (THD): W tanich prądnicach, wykonanych z gorszej jakości materiałów i o uproszczonej konstrukcji, przebieg sinusoidy jest „poszarpany”. To nie jest gładka linia, jaką widzimy w podręcznikach, ale fala z licznymi zakłóceniami. Dobry jakościowo sterownik SZR widzi te zniekształcenia i interpretuje je jako napięcie złej jakości, w efekcie działa zgodnie z swoją rolą i odcina zasilanie.

2. Dynamika silnika i regulatora: W sieci energetycznej mamy potężną bezwładność systemu. W małym agregacie spalinowym lub gazowym, każda zmiana obciążenia (np. start lodówki) powoduje chwilowe zachwianie obrotów „prądnicy”. To sprawia, że sinusoida „rozjeżdża się” i zmienia się jej częstotliwość i amplituda.

Efekt? Elektryk mierzy miernikiem i widzi 230 V, więc twierdzi, że agregat jest sprawny. Tymczasem sterownik SZR, który analizuje przebieg w milisekundach, widzi chaos i „brudny” prąd, dlatego dla bezpieczeństwa domu i podłączonych urządzeń odłącza zasilanie (nie załącza stycznika).

Dlaczego zapas mocy agregatu jest tak ważny?

Częstym błędem jest dobieranie agregatu „na styk”. Pamiętaj, że silniki elektryczne (np. w hydroforze czy lodówce) w momencie rozruchu pobierają kilka razy więcej prądu niż podczas normalnej pracy. Jeśli agregat nie ma odpowiedniego zapasu mocy, w momencie startu urządzenia napięcie drastycznie spadnie, a SZR (zgodnie ze swoją logiką) natychmiast rozłączy układ. Więcej na temat dobory agregatu znajdziesz w artykule: Blackout, czyli jak przygotować się na brak prądu? PORADNIK w rozdziale: Agregat prądotwórczy jako rezerwowe źródło zasilania na okres braku prądu.

Jak wybrać odpowiedni agregat prądotwórczy do SZR?

Zbudowanie niezawodnej automatyki SZR to coś więcej niż podpięcie kilku kabli. Wymaga to:

• Precyzyjnego doboru aparatów wykonawczych (styczników – zwróć uwagę czy prąd roboczy stycznika podany jest w kategorii AC-1, AC-7, AC-7a lub AC-3?).

• Uwzględnienia charakterystyki obciążenia budynku.

• Prawidłowego zaprojektowania układu automatycznego startu i stopu agregatu.

• Prawidłowego doboru zabezpieczeń nadprądowych i przeciwporażeniowych.

Zlecenie projektu doświadczonemu automatykowi lub projektantowi to nie wydatek, a inwestycja w bezpieczeństwo i pewność, że system zadziała właśnie wtedy, gdy nastąpi prawdziwa awaria sieci.

Jakie marki agregatów brać pod uwagę?

Jeśli szukasz niezawodności, celuj w sprawdzonych producentów, których urządzenia trzymają parametry nawet pod dużym obciążeniem. Do czołówki należą m.in.: FOGO, Honda, Cummins, Caterpillar (CAT), czy Atlas Copco.

Podsumowanie

Jeśli Twój SZR nie chce „rozmawiać” z agregatem, problemem zazwyczaj nie jest wadliwa elektronika SZR, lecz jakość dostarczanego paliwa energetycznego – jakość „prądu”. Pamiętaj: stabilne napięcie i czysty sinus to fundament, na którym opiera się każde bezpieczne zasilanie awaryjne.

FAQ: Zasilanie awaryjne i sterowniki SZR

1. Czy każdy agregat prądotwórczy współpracuje z SZR? Nie. Aby agregat mógł współpracować z automatyką SZR, musi posiadać układ stabilizacji napięcia AVR oraz (jeśli ma startować samoczynnie) odpowiednie wejście sterujące i rozrusznik elektryczny. Agregaty bez AVR generują zbyt duże wahania napięcia, które sterownik zinterpretuje jako awarię.
2. Dlaczego sterownik SZR rozłącza zasilanie, gdy włącza się lodówka lub pompa ciepła? Przyczyną jest zazwyczaj zbyt mały zapas mocy agregatu lub słaby układ AVR. Urządzenia silnikowe przy rozruchu pobierają prąd o natężeniu znacznie wyższym niż znamionowe. Powoduje to chwilowy spadek napięcia na agregacie, co czuły sterownik SZR traktuje jako sygnał do odcięcia zasilania w celu ochrony odbiorników.
3. Czy tani UPS lub magazyn energii może zastąpić sieć w układzie z SZR? Tylko wtedy, gdy generuje on pełną czystą sinusoidę (Pure Sine Wave). Większość budżetowych zasilaczy awaryjnych generuje tzw. sinusoidę modyfikowaną (prostokątną). Sterowniki SZR są zaprojektowane do pracy z prądem o przebiegu sinusoidalnym i każdy inny kształt fali może spowodować, że sterownik nie „rozpozna” źródła jako prawidłowego. Jest to uzasadnione ponieważ przebiegu sinusoidalnego wymagają silniki 230 lub 400 V, transformatory i wiele zabezpieczeń.
4. Co jest lepsze do SZR: agregat jednofazowy czy trójfazowy? To zależy od instalacji w budynku. Jeśli masz odbiorniki trójfazowe (np. niektóre pompy ciepła, płyty indukcyjne), niezbędny jest agregat trójfazowy. Pamiętaj jednak o zjawisku asymetrii obciążenia faz – w przypadku agregatów trójfazowych jest to kluczowy parametr dla stabilności pracy SZR.
5. Czy mogę samodzielnie podłączyć agregat do sterownika SZR? Ze względu na bezpieczeństwo domowników i ochronę urządzeń, montaż powinien wykonać wykwalifikowany elektryk. Błędne podłączenie może doprowadzić do tzw. „podania napięcia na sieć”, co jest śmiertelnie niebezpieczne dla pracowników zakładu energetycznego pracujących przy usuwaniu awarii.
6. Czy są zalecane proporcje mocy agregatu w stosunku do mocy obciążenia? Tak. Przyjmuje się, że optymalne obciążenie agregatu powinno wynosić około 75% jego mocy znamionowej. Taki zapas jest niezbędny, aby urządzenie mogło sprawnie zareagować na nagłe skoki poboru prądu (np. start silnika indukcyjnego w pompie czy lodówce) bez drastycznego spadku napięcia. Przeciążony agregat nie utrzyma stabilnych parametrów, co spowoduje, że sterownik SZR natychmiast rozłączy zasilanie awaryjne.

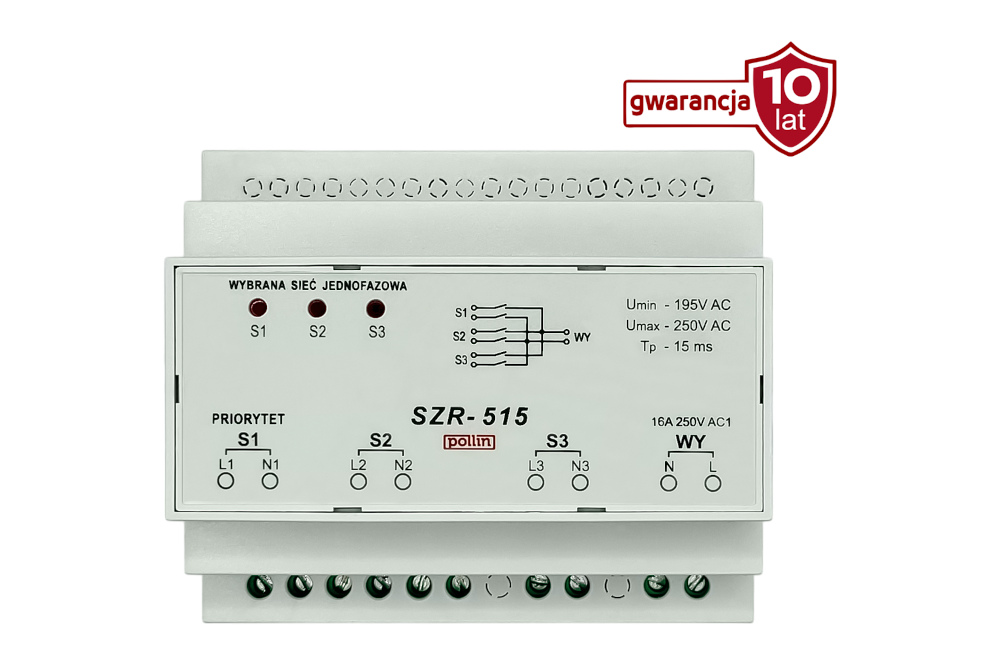

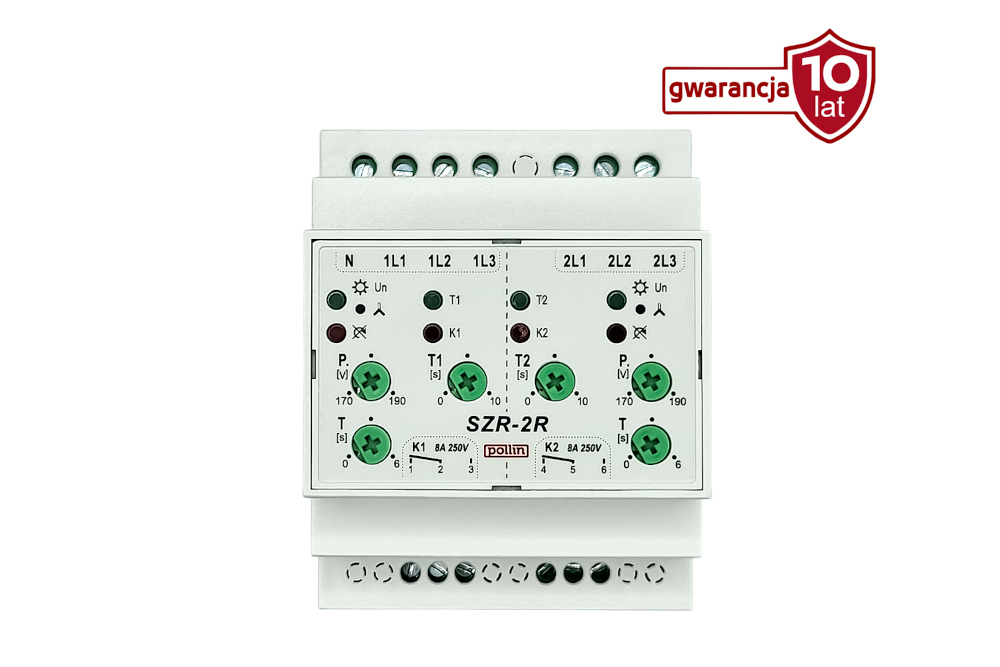

SZR 1-fazowy (gotowy kompletny nie wymaga zastosowania zewnętrznych styczników)	Sterownik SZR 3-fazowy (wymaga zastosowania zewnętrznych styczników)
