Awarie przekaźników w instalacjach elektrycznych bardzo rzadko wynikają z wad samych urządzeń. Parametry techniczne opisane w kartach katalogowych pozwalają poprawnie dobrać przekaźnik na etapie projektu, ale bardzo często dają złudne poczucie bezpieczeństwa.
W praktyce większość awarii przekaźników nie wynika z wad produkcyjnych ani z błędnych danych producenta, lecz z nieprawidłowego zastosowania, niewłaściwego miejsca montażu oraz źle przemyślanej architektury instalacji. Przekaźnik spełnia wymagania „na papierze”, a mimo to np. po kilku miesiącach zaczyna pracować niestabilnie, skleja styki, przegrzewa się albo generuje usterki trudne do jednoznacznego zdiagnozowania.
W tej części artykułu przechodzę od kart katalogowych do realnych scenariuszy instalacyjnych, z którymi spotykam się w praktyce. Pokazuję, gdzie kończą się możliwości przekaźników interfejsowych, kiedy oszczędność miejsca w postaci bardzo wąskich modułów zaczyna pracować przeciwko niezawodności oraz dlaczego pozornie drobne decyzje projektowe, takie jak wybór typu obudowy, miejsca montażu lub sposobu chłodzenia, mają bezpośredni wpływ na trwałość całego układu. To właśnie w tych obszarach popełniane są błędy, które nie ujawniają się podczas uruchomienia, lecz dopiero w codziennej eksploatacji instalacji.
Jeżeli nie znasz jeszcze pierwszej części artykułu, p.t. Jak uniknąć awarii przekaźników w automatyce? Przekaźniki interfejsowe i instalacyjne – techniczne FAQ, w której szczegółowo porządkuję parametry techniczne przekaźników interfejsowych i instalacyjnych oraz wyjaśniam ich znaczenie na etapie doboru, warto zacząć właśnie od niej, ponieważ stanowi ona punkt odniesienia dla opisanych poniżej scenariuszy praktycznych.
Ten artykuł jest skierowany do instalatorów i projektantów instalacji elektrycznych, którzy odpowiadają za dobór aparatów, architekturę układu i jego późniejszą niezawodność w rzeczywistych warunkach eksploatacji.
Spis treści:
- Wąski modułowy przekaźnik interfejsowy (6,2 mm) – kiedy warto go stosować, a kiedy jego wybór będzie błędem?
- Różnice między wąskimi przekaźnikami serii PG/GPK a PKI – praktyczne spojrzenie instalatora
- Przekaźniki instalacyjne montowane na szynie TH35
- Przekaźniki dopuszkowe serii PP jako element wykonawczy instalacji elektrycznej
- Miejsce montażu przekaźnika jako kryterium funkcjonalne
- Miejsce montażu instalacyjnego przekaźnika dopuszkowego i zakres pracy jako konsekwencja aplikacji
- Granice zastosowania przekaźników dopuszkowych serii PP
- Typowe scenariusze, w których przekaźnik dopuszkowy serii PP jest najlepszym wyborem
- Podsumowanie i praktyczne uporządkowanie oferty serii PP
- Najczęstsze błędy przy doborze i montażu przekaźników interfejsowych i instalacyjnych
- Traktowanie przekaźnika interfejsowego jako elementu wykonawczego
- Dobór przekaźnika wyłącznie według prądu znamionowego AC‑1
- Ignorowanie charakteru obciążenia przy doborze styków
- Zbyt gęste upakowanie przekaźników interfejsowych 6 mm
- Brak separatorów i planu chłodzenia na szynie TH35
- Montaż przekaźników nad źródłami ciepła w rozdzielnicy
- Nieprawidłowe zasilanie cewki AC i DC
- Brak tłumienia przepięć w obwodach cewek i obciążeń
- Prowadzenie torów mocy i sterowania bez separacji
- Stosowanie przekaźników dopuszkowych jako uniwersalnych wykonawców
- Pomijanie warunków środowiskowych montażu
- Brak dostępu serwisowego i możliwości diagnozy
- Dobór przekaźnika „bez zapasu”
- Brak rozróżnienia roli przekaźnika w architekturze instalacji
- Dlaczego poprawnie dobrany przekaźnik ulega awarii w praktyce?
- Kilkukrotnie użyłem sformułowania – „wymiana na ślepo”
- Poznajmy się – jestem Piotr Bibik

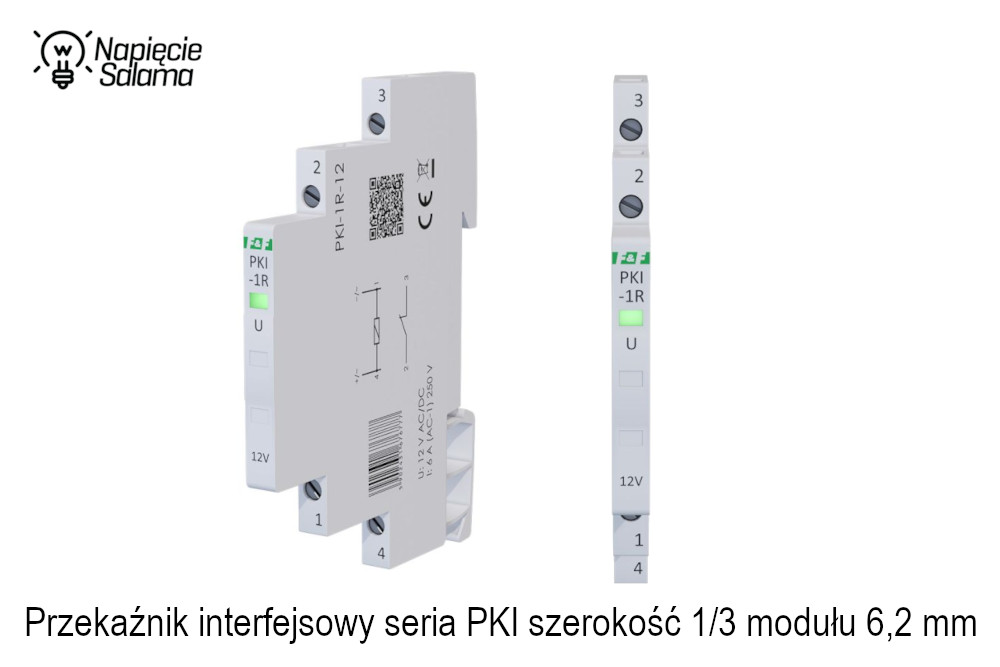

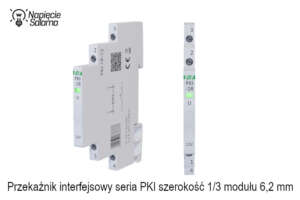

Wąski modułowy przekaźnik interfejsowy (6,2 mm) – kiedy warto go stosować, a kiedy jego wybór będzie błędem?
W praktyce nawet w rozdzielnicach, które na etapie projektowania mają przewidzianą rezerwę 20 – 30 % wolnego miejsca, bardzo szybko okazuje się, że instalacja „żyje”. Pojawiają się kolejne aparaty, rosną wymagania funkcjonalne, a wolne pola na szynie DIN dosłownie znikają w oczach. Doświadczeni wykonawcy dobrze wiedzą, że w automatyce i w rozdzielnicach budynkowych każdy milimetr przestrzeni ma znaczenie. Właśnie do takich sytuacji został zaprojektowany wąski modułowy przekaźnik interfejsowy serii PKI o szerokości 6,2 mm, który kusi kompaktową budową i szybkim montażem.
Warto jednak pamiętać, że taki wąski przekaźnik interfejsowy nie jest zamiennikiem standardowych modułów typu PG. To zupełnie inna konstrukcja, z innymi ograniczeniami i innym zakresem zastosowań (porównuj parametry techniczne).

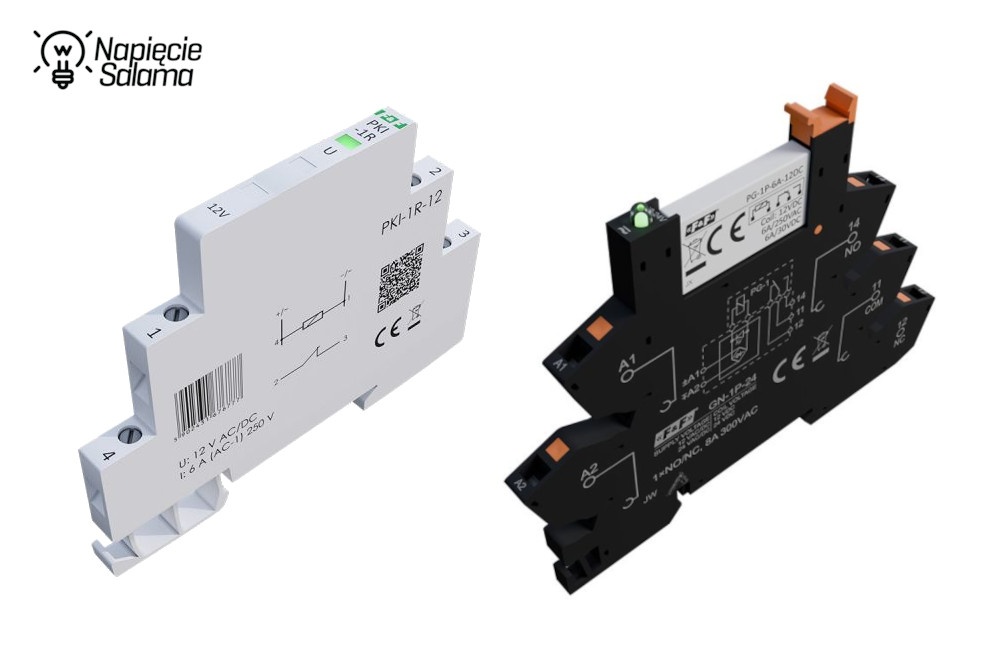

Różnice między wąskimi przekaźnikami serii PG/GPK a PKI – praktyczne spojrzenie instalatora
Choć przekaźniki serii PG montowane w gniazda serii GPK i przekaźniki PKI pełnią tę samą funkcję (separują sygnały i sterują obwodami pomocniczymi) to w praktyce instalatorskiej są to dwa różne rozwiązania. Różnią się konstrukcją, trwałością, zakresem zastosowań i sposobem pracy w rozdzielnicy. Warto te różnice znać, bo od właściwego wyboru zależy trwałość całego układu.
Szerokość modułu i sposób montażu – pozornie podobne, w praktyce zupełnie różne
Wąskie przekaźniki PG‑1P mają szerokość 1/3 modułu (około 6,2 mm), czyli tyle samo co przekaźniki serii PKI, ale mimo kilku podobieństw mają sporo różnic, które ujawniają się dopiero po montażu w rozdzielnicy. PG-1P pracują w gniazdach GN-1P, dlatego finalny moduł zajmuje więcej miejsca, ale jednocześnie zyskuje stabilność mechaniczną i wygodę serwisową.
To właśnie możliwość wymiany przekaźnika PG, bez konieczności demontażu okablowania z punktu widzenia instalatora jest największą zaletą określaną jako łatwość serwisowania.
Warto zaznaczyć, że przekaźniki interfejsowe szerokości 6,2 mm w zależności od wersji oferują:
- seria PG montowana do gniazd GPK o szerokości 6,2 mm w zależności od wstawionego do gniazda przekaźnika oferują pełen wybór układów styków: zwierne, rozwierne, przełączne.
- seria PKI ma zawsze jeden układ: zwierny lub rozwierny (nie mają styków przełącznych). W praktyce to nie wada, tylko odpowiedź na potrzeby użytkowników. Przekaźniki PKI są zaprojektowane głównie do separacji pojedynczych sygnałów, tam, gdzie nie potrzeba przełączania, przerzutów, ani wielotorowości.
Przekaźniki modułowe serii PKI nie występują w wykonaniu cewki zasilanym napięciem 230 V i wybierane są szczególnie do płytkich rozdzielnic modułowych. W przekaźnikach serii PKI nie chodzi wyłącznie o wąską obudowę i oszczędność miejsca na szynie DIN. Ich całkowity kształt został zaprojektowany tak, aby po zamontowaniu można było bez problemu założyć na rozdzielnicę standardowe czołowe osłony modułowe. Dla porównania, przekaźniki serii PG umieszczone w gniazdach GN mają inną geometrię i odstają od linii aparatury modułowej, co często utrudnia, a w wielu przypadkach wręcz uniemożliwia prawidłowe zamknięcie standardowych osłon.
Najważniejsze parametry techniczne przekaźników interfejsowych serii PKI
Poniższe zestawienie pokazuje podstawowe parametry techniczne przekaźników interfejsowych serii PKI, istotne z punktu widzenia ich zastosowania w instalacjach o ograniczonej przestrzeni montażowej oraz przy separacji pojedynczych sygnałów sterujących.
| Produkt | PKI‑1Z‑5 | PKI‑1R‑5 | PKI‑1Z‑12 | PKI‑1R‑12 | PKI‑1Z‑24 | PKI‑1R‑24 | PKI‑1Z‑48 | PKI‑1R‑48 |
| Napięcie zasilania | 5 V DC | 12 V AC/DC | 24 V AC/DC | 48 V AC/DC | ||||
| Maksymalny prąd obciążenia (AC‑1) |
6 A | |||||||
| Konfiguracja styków | 1 × NO | 1 × NC | 1 × NO | 1 × NC | 1 × NO | 1 × NC | 1 × NO | 1 × NC |
| Pobór prądu | < 40 mA | < 22 mA | < 12 mA | < 8 mA | ||||
| Pobór mocy | 0,4 W | 0,3 W | 0,4 W | 0,3 W | 0,4 W | 0,3 W | 0,4 W | 0,3 W |
| Obudowa | 1/3 modułu (6,2 mm) | |||||||
| Montaż | na szynie TH35 | |||||||
W praktyce parametry te jasno pokazują, że seria PKI została zaprojektowana do lekkich aplikacji sterowniczych, w których kluczowa jest oszczędność miejsca, a nie realizacja funkcji wykonawczej lub przełączanie obciążeń instalacyjnych. Tam, gdzie rola przekaźnika nie ogranicza się już do separacji i obsługi sygnałów sterujących, lecz obejmuje bezpośrednie przełączanie obciążeń instalacyjnych, funkcję wykonawczą przejmują przekaźniki instalacyjne montowane w rozdzielnicy na szynie TH35.
Przekaźniki instalacyjne montowane na szynie TH35
Pomiędzy przekaźnikami interfejsowymi a rozwiązaniami dopuszkowymi znajduje się grupa klasycznych przekaźników instalacyjnych montowanych na szynie TH35, które pełnią rolę centralnych elementów wykonawczych w rozdzielnicach i szafach elektroinstalacyjnych. To właśnie one najczęściej odpowiadają za bezpośrednie przełączanie obwodów oświetleniowych, sygnałowych oraz pomocniczych odbiorników, pracując z rzeczywistym obciążeniem instalacji, a jednocześnie pozostając łatwo dostępne serwisowo i pomiarowo.
W porównaniu do przekaźników interfejsowych aparaty te nie służą do separacji delikatnych sygnałów sterujących, lecz do przenoszenia prądów roboczych typowych dla instalacji budynkowych. Ich istotną zaletą jest możliwość centralizacji funkcji wykonawczej w rozdzielnicy, gdzie zapewnione są stabilniejsze warunki cieplne a często również większa przestrzeń montażowa.
Przekaźniki instalacyjne – liczba torów i konfiguracja zestyków
Istotnym wyróżnikiem przekaźników instalacyjnych montowanych na szynie TH35 jest szeroki wybór konfiguracji zestyków. Dostępne są zarówno proste wersje jednotorowe, jak i przekaźniki wielotorowe, umożliwiające równoczesne sterowanie kilkoma obwodami z jednego sygnału sterującego.
Z punktu widzenia projektanta rozdzielnicy kluczowe znaczenie ma możliwość wyboru zestyków przełącznych NO/NC lub zwiernych NO, ponieważ pozwala to precyzyjnie zdefiniować zachowanie instalacji w stanie spoczynku oraz po zaniku napięcia sterującego. Wielotorowość ułatwia również realizację funkcji logicznych i grupowych bez zwiększania liczby aparatów w rozdzielnicy.
Obciążalność prądowa i warianty do obciążeń LED
Przekaźniki instalacyjne montowane na szynie TH35 są przystosowane do przełączania obciążeń typowych dla instalacji niskiego napięcia, jednak ich dobór nie powinien opierać się wyłącznie na wartości prądu znamionowego AC-1. W nowoczesnych instalacjach oświetleniowych kluczowe znaczenie mają prądy rozruchowe, generowane przez źródła LED, zasilacze impulsowe i układy pojemnościowe.
Warianty dedykowane do LED charakteryzują się podwyższoną odpornością styków na udary prądowe, co ma bezpośredni wpływ na trwałość elektryczną przekaźnika i redukcję ryzyka sklejenia zestyków. W ujęciu rozdzielnicowym przekłada się to na wyższą niezawodność całego układu oraz mniejszą liczbę awarii trudnych do zdiagnozowania w trakcie eksploatacji.
Zakres napięć zasilania i elastyczność stosowania
Rodzina przekaźników instalacyjnych PK montowanych na szynie TH35 obejmuje bardzo szeroki zakres napięć zasilania cewki, co pozwala na ich bezpośrednie dopasowanie do różnych systemów sterowania bez stosowania dodatkowych zasilaczy lub elementów pośredniczących. W praktyce oznacza to możliwość pracy zarówno z obwodami niskonapięciowymi, jak i z klasycznymi obwodami sterowanymi napięciem sieciowym.

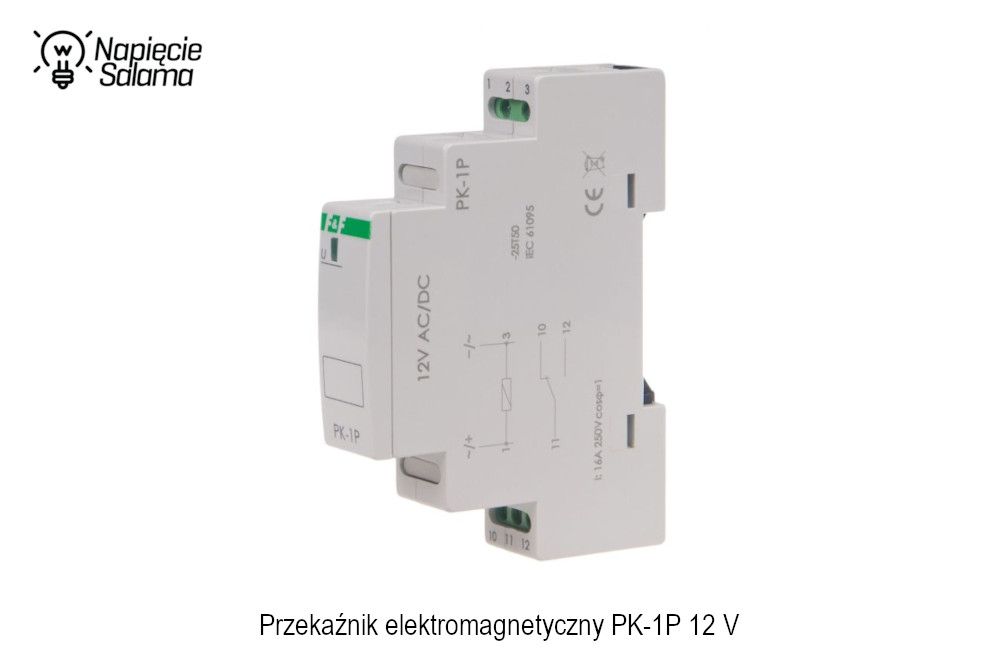

12 V elektromagnetyczne przekaźniki instalacyjne
Warianty zasilane napięciem 12 V AC/DC są typowo stosowane w układach, w których logika sterowania znajduje się poza rozdzielnicą lub pracuje w technologii bezpiecznego niskiego napięcia. Takie rozwiązanie ułatwia integrację z automatyką budynkową, systemami sterowania lub prostymi układami logicznymi bez przenoszenia napięcia sieciowego do obwodów sterujących.
Poniżej zestawiono warianty przekaźników instalacyjnych zasilanych napięciem 12 V AC/DC, które znajdują zastosowanie w układach sterowania niskonapięciowego oraz w systemach, gdzie logika sterująca pracuje poza rozdzielnicą.
| Produkt | Napięcie zasilania | Maksymalny prąd obciążenia (AC-1) | Styki | Odporność styku roboczego na prądy udarowe |
Montaż |
|---|---|---|---|---|---|
| PK-1P 12V | 12 V AC/DC | 16 A | 1 × NO/NC | – | na szynie TH35 |
| PK-2P 12V | 2 × 8 A | 2 × NO/NC | |||
| PK-3P 12V | 3 × 8 A | 3 × NO/NC | |||
| PK-4PZ 12V | 4 × 8 A | 2 × NO/NC, 2 × NO | |||
| PK-4PR 12V | 2 × NO/NC, 2 × NC |
W praktyce takie rozwiązanie pozwala oddzielić obwody sterujące od sieci 230 V i uprościć integrację z automatyką budynkową, jednocześnie zachowując funkcję wykonawczą w rozdzielnicy.

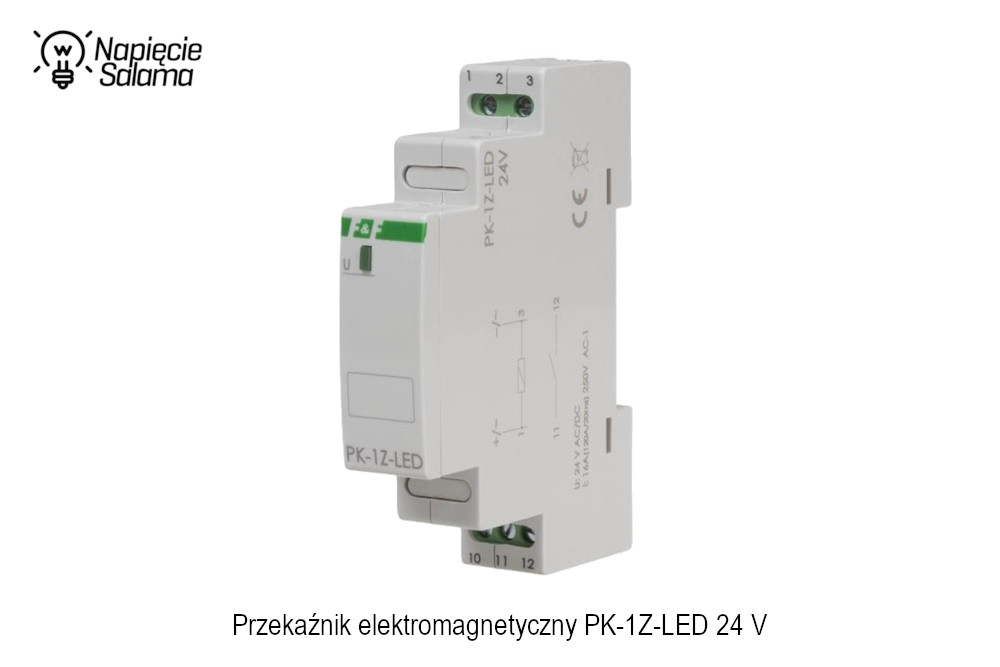

24 V elektromagnetyczne przekaźniki instalacyjne
Wersje zasilane napięciem 24 V AC/DC stanowią najbardziej uniwersalną grupę przekaźników instalacyjnych, spotykaną zarówno w automatyce budynkowej, jak i w układach przemysłowych. Umożliwiają współpracę z większością sterowników, zasilaczy i modułów logicznych, a jednocześnie zachowują pełną funkcjonalność elementu wykonawczego w rozdzielnicy.
Warianty zasilane napięciem 24 V AC/DC stanowią najbardziej uniwersalną grupę przekaźników instalacyjnych, dlatego poniższe zestawienie obejmuje zarówno wersje standardowe, jak i odmiany przystosowane do obciążeń LED.
| Produkt | Napięcie zasilania |
Maksymalny prąd obciążenia (AC-1) |
Styki | Odporność styku roboczego na prądy udarowe |
Montaż |
| PK-1P 24V | 24 V AC/DC | 16 A | 1 x NO/NC | – | na szynie TH35 |
| PK-1Z-LED 24V | 2 x NO | 120 A / 20 ms | |||
| PK-2Z-LED 24V | 2 x 16 A | 2 x NO/NC | |||
| PK-2P 24V | 2 x 8 A | – | |||
| PK-3P 24V | 3 x 8 A | 3 x NO/NC | |||
| PK-4PR 24V | 4 x 8 A | 2 x NO/NC, 2 x NC | |||
| PK-4PZ 24V | 2 x NO/NC, 2 x NO |
W praktyce to właśnie przekaźniki 24 V są najczęściej stosowane w nowoczesnych instalacjach, ponieważ łączą kompatybilność z automatyką z dużą elastycznością konfiguracji zestyków i odpornością na prądy rozruchowe.

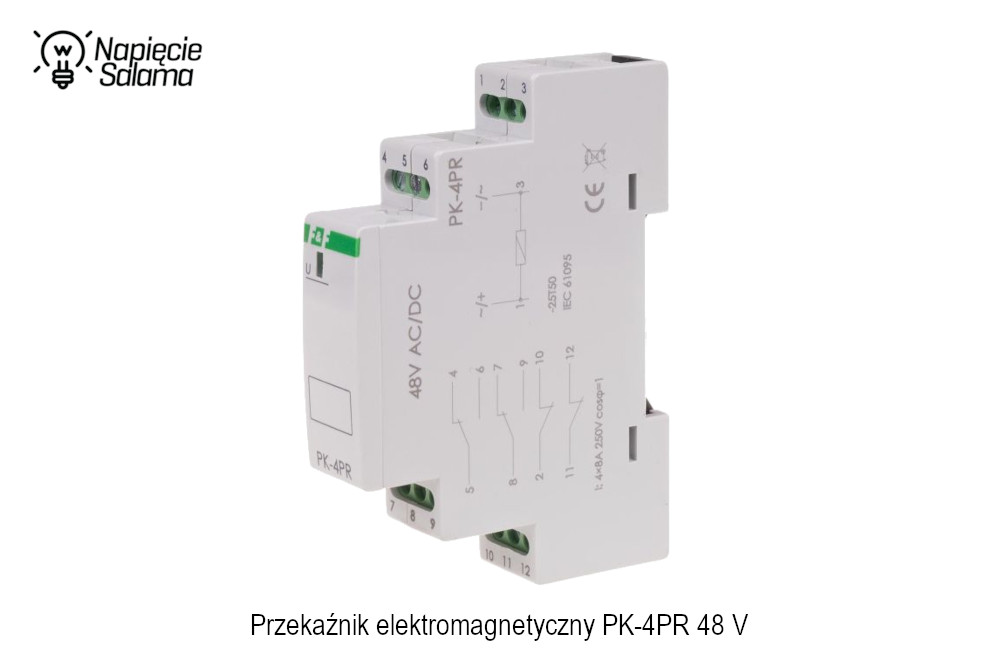

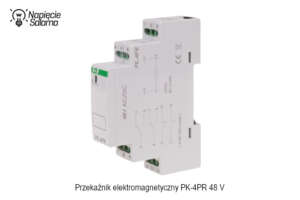

48 V elektromagnetyczne przekaźniki instalacyjne
Warianty 48 V AC/DC znajdują zastosowanie w instalacjach o podwyższonym napięciu sterowania, szczególnie tam, gdzie istotna jest odporność na zakłócenia oraz spadki napięcia w dłuższych liniach sterujących, przy jednoczesnym zachowaniu separacji obwodów sterowniczych i wykonawczych.
Poniższa tabela przedstawia przekaźniki instalacyjne zasilane napięciem 48 V AC/DC, stosowane głównie w instalacjach o podwyższonych wymaganiach odporności na zakłócenia oraz przy dłuższych liniach sterujących.
| Produkt | Napięcie zasilania |
Maksymalny prąd obciążenia (AC-1) |
Styki | Odporność styku roboczego na prądy udarowe |
Montaż |
|---|---|---|---|---|---|
| PK-1P 48V | 48 V AC/DC | 16 A | 1 x NO/NC | – | na szynie TH35 |
| PK-2P 48V | 2 x 8 A | 2 x NO/NC | |||
| PK-3P 48V | 3 x 8 A | 3 x NO/NC | |||
| PK-4PZ 48V | 4 x 8 A | 2 x NO/NC, 2 x NO | |||
| PK-4PR 48V | 2 x NO/NC, 2 x NC |
W praktyce rozwiązania te są wybierane rzadziej, ale sprawdzają się tam, gdzie stabilność sygnału sterującego i odporność na spadki napięcia mają kluczowe znaczenie dla niezawodności układu.

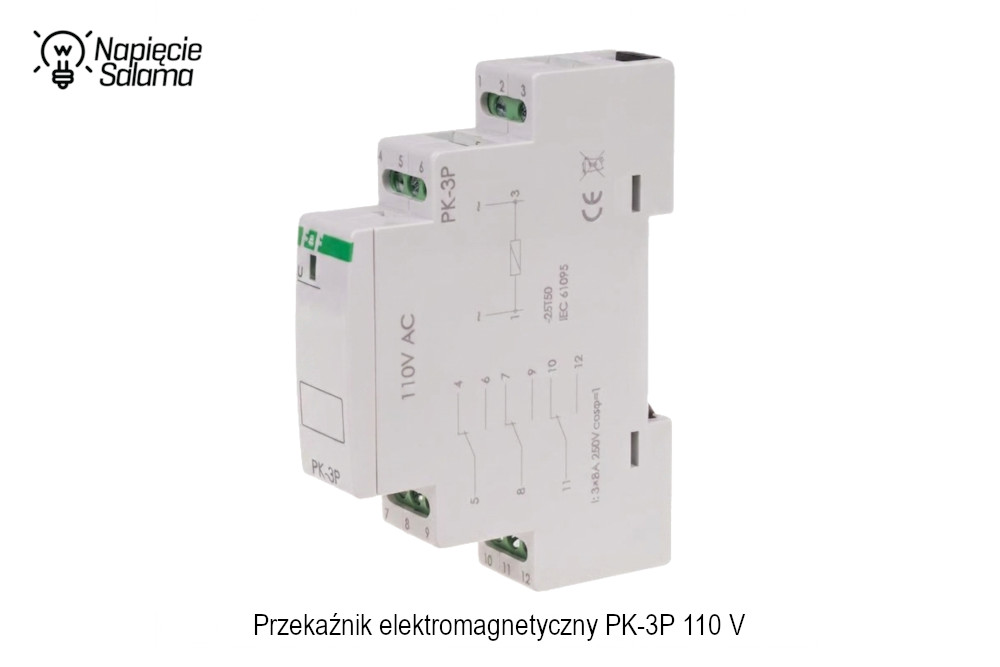

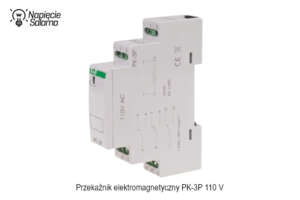

110 V elektromagnetyczne przekaźniki instalacyjne
Przekaźniki instalacyjne serii PK zasilane napięciem 110 V AC/DC są wykorzystywane w specyficznych aplikacjach technicznych oraz w instalacjach modernizowanych, gdzie ten standard napięcia sterowania już występuje i jego zmiana byłaby nieuzasadniona.
Poniżej zestawiono przekaźniki instalacyjne zasilane napięciem 110 V AC/DC, przeznaczone głównie do instalacji modernizowanych oraz aplikacji, w których ten standard napięcia sterowania już funkcjonuje.
| Produkt | Napięcie zasilania |
Maksymalny prąd obciążenia (AC-1) |
Styki | Odporność styku roboczego na prądy udarowe |
Montaż |
|---|---|---|---|---|---|
| PK-1P 110V | 110 V AC/DC | 16 A | 1 x NO/NC | – | na szynie TH35 |
| PK-2P 110V | 2 x 8 A | 2 x NO/NC | |||
| PK-3P 110V | 3 x 8 A | 3 x NO/NC | |||
| PK-4PZ 110V | 4 x 8 A | 2 x NO/NC, 2 x NO | |||
| PK-4PR 110V | 2 x NO/NC, 2 x NC |
W praktyce stosowanie przekaźników 110 V ma sens wyłącznie tam, gdzie zmiana istniejącej architektury sterowania byłaby technicznie lub ekonomicznie nieuzasadniona.

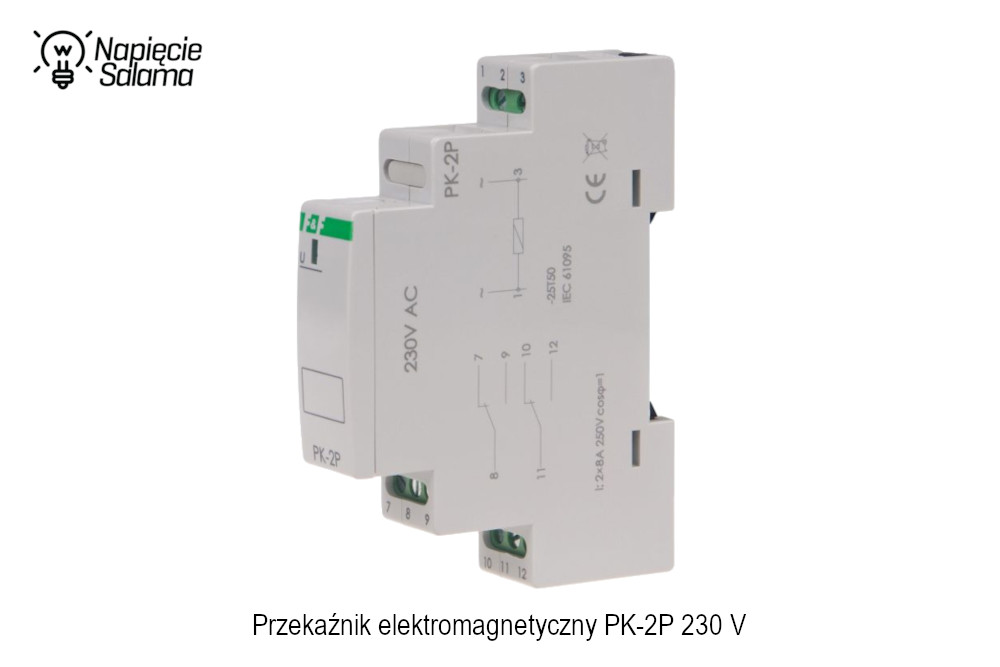

230 V elektromagnetyczne przekaźniki instalacyjne
Warianty zasilane bezpośrednio z sieci 230 V AC umożliwiają sterowanie obwodami bez stosowania napięć pomocniczych. Takie podejście upraszcza okablowanie, ale jednocześnie wymaga świadomego projektowania obwodów sterujących z uwzględnieniem warunków bezpieczeństwa i kompatybilności z elementami automatyki.
Poniższe zestawienie obejmuje przekaźniki instalacyjne zasilane bezpośrednio z sieci 230 V AC, które pozwalają realizować sterowanie bez stosowania dodatkowych napięć pomocniczych.
| Produkt | Napięcie zasilania |
Maksymalny prąd obciążenia (AC-1) |
Styki | Odporność styku roboczego na prądy udarowe |
Montaż |
| PK-1P 230V | 230 V AC | 16 A | 1 x NO/NC | – | na szynie TH35 |
| PK-2P 230V | 2 x 8 A | 2 x NO/NC | |||
| PK-3P 230V | 3 x 8 A | 3 x NO/NC | |||
| PK-4PR 230V | 4 x 8 A | 2 x NO/NC, 2 x NC | |||
| PK-4PZ 230V | 2 x NO/NC, 2 x NO |
W praktyce takie rozwiązanie upraszcza okablowanie, ale wymaga świadomego projektowania obwodów sterujących oraz uwzględnienia bezpieczeństwa i kompatybilności z automatyką.
Szyna TH35 jako punkt odniesienia w architekturze instalacji
Centralny montaż przekaźników instalacyjnych na szynie TH35 zapewnia przewidywalne warunki pracy, łatwy dostęp serwisowy oraz czytelną strukturę rozdzielnicy. To rozwiązanie szczególnie dobrze sprawdza się w instalacjach projektowanych od podstaw lub w obiektach, w których przewidziano przestrzeń na rozbudowaną automatykę i logiczną segmentację obwodów.
Jednocześnie właśnie to rozwiązanie wyznacza granicę, po której dalsza rozbudowa funkcjonalności z poziomu rozdzielnicy przestaje być wygodna lub ekonomicznie uzasadniona. W takich sytuacjach naturalnym krokiem staje się przeniesienie funkcji wykonawczej poza rozdzielnicę, bliżej odbiornika, czyli do puszki instalacyjnej. Ten wymóg płynnie prowadzi do kolejnej grupy aparatów, jaką są instalacyjne przekaźniki dopuszkowe.
Właśnie w tych sytuacjach, gdy dalsza centralizacja elementów wykonawczych w rozdzielnicy przestaje być racjonalna z punktu widzenia kosztów, przestrzeni lub ingerencji w istniejącą instalację, uzasadnione staje się przeniesienie funkcji łączeniowej bezpośrednio do obwodu końcowego.
W niektórych aplikacjach automatyki budynkowej i instalacji elektrycznych rola elementu wykonawczego nie powinna być realizowana w rozdzielnicy, lecz możliwie najbliżej odbiornika, bezpośrednio w puszce instalacyjnej, tam gdzie liczy się oszczędność miejsca, prostota okablowania oraz szybka modernizacja istniejącego obwodu.
Przekaźniki dopuszkowe serii PP jako element wykonawczy instalacji elektrycznej
Instalacyjne przekaźniki dopuszkowe serii PP stanowią naturalne uzupełnienie przekaźnikowych rozwiązań interfejsowych i modułowych w aplikacjach, w których funkcja wykonawcza powinna być realizowana bezpośrednio w obwodzie końcowym, a nie w rozdzielnicy. Są to aparaty instalacyjne przeznaczone do montażu w standardowej puszce instalacyjnej, pracujące bezpośrednio z napięciem zasilającym instalację oraz z rzeczywistym obciążeniem odbiornika. W odróżnieniu od przekaźników interfejsowych, których zadaniem jest separacja i dopasowanie sygnałów sterujących, przekaźniki serii PP pełnią rolę końcowego elementu łączeniowego w instalacji elektrycznej. Odpowiadają za bezpośrednie załączanie i rozłączanie obwodów oświetleniowych oraz innych odbiorników, dokładnie w tym miejscu instalacji, w którym realizowana jest dana funkcja użytkowa. Dzięki temu umożliwiają rozbudowę lub modernizację instalacji w sytuacjach, gdzie prowadzenie dodatkowych żył do rozdzielnicy byłoby technicznie utrudnione, ekonomicznie nieuzasadnione albo niemożliwe bez ingerencji w istniejącą infrastrukturę budynku.
Miejsce montażu przekaźnika jako kryterium funkcjonalne
W przypadku przekaźników dopuszkowych serii PP kluczowym wyróżnikiem nie jest sama funkcja łączeniowa, lecz miejsce jej realizacji w strukturze instalacji. Przeniesienie elementu wykonawczego z rozdzielnicy do puszki instalacyjnej bezpośrednio wpływa na sposób projektowania obwodu, długość torów prądowych oraz warunki pracy zestyków. Przekaźnik zamontowany za łącznikiem lub gniazdem znajduje się najbliżej odbiornika, co ogranicza liczbę połączeń pośrednich i upraszcza topologię instalacji, ale jednocześnie wymusza większą świadomość realnych obciążeń działających na aparat. W takim układzie istotne stają się nie tylko parametry znamionowe styków podawane w kartach katalogowych, lecz także prądy rozruchowe odbiorników, temperatura panująca w puszce instalacyjnej, stopień upakowania żył w puszce, oraz kompatybilność z nowoczesnymi źródłami światła i zasilaczami impulsowymi. Z tego powodu przekaźniki dopuszkowe nie są miniaturową alternatywą dla aparatów rozdzielnicowych, lecz odrębną kategorią rozwiązań, których zastosowanie musi wynikać z analizy konkretnej aplikacji i rzeczywistych warunków pracy.
Miejsce montażu instalacyjnego przekaźnika dopuszkowego i zakres pracy jako konsekwencja aplikacji
Przekaźniki dopuszkowe serii PP zostały zaprojektowane do pracy w zróżnicowanych warunkach zasilania oraz konfiguracjach obwodów, typowych dla instalacji modernizowanych i instalacji o rozproszonej logice sterowania. Warianty przeznaczone do zasilania niskim napięciem oferują szeroki zakres pracy cewki, obejmujący zarówno napięcie przemienne, jak i stałe, co pozwala na ich bezpośrednią współpracę z obwodami sterującymi np. 24 V bez konieczności stosowania dodatkowych elementów pośredniczących. W wykonaniach sieciowych przekaźniki serii PP mogą być zasilane w szerokim zakresie od 100 do 265 V AC, dzięki czemu zachowują stabilną pracę mimo wahań napięcia typowych dla rzeczywistych instalacji budynkowych. W zależności od modelu dostępne są konfiguracje z jednym zestykem przełącznym NO/NC lub z dwoma niezależnymi zestykami zwiernymi NO, co umożliwia dopasowanie przekaźnika zarówno do prostych funkcji łączeniowych, jak i do sterowania dwoma torami jednocześnie. W aplikacjach oświetleniowych, w których kluczowe znaczenie mają prądy rozruchowe, przewidziano specjalne wersje przekaźników dopuszkowych o podwyższonej odporności zestyków na udary prądowe. Pozwalają one na bezpieczne załączanie odbiorników z zasilaczami impulsowymi np. oświetlenie LED, „transformatory elektroniczne” bez ryzyka przyspieszonego zużycia zestyków lub ich trwałego sklejenia już na etapie eksploatacji.
Granice zastosowania przekaźników dopuszkowych serii PP
Choć przekaźniki dopuszkowe F&F serii PP są bardzo przydatne w modernizacji i lokalnej rozbudowie instalacji, ich zastosowanie nie jest uniwersalne i ma wyraźnie określone granice techniczne. Podstawowym ograniczeniem stosowania przekaźników dopuszkowych jest środowisko pracy wynikające z montażu w puszce instalacyjnej. Ograniczona objętość, utrudnione odprowadzanie ciepła oraz bliskie sąsiedztwo innych żył powodują, że długotrwała praca przy obciążeniach zbliżonych do wartości granicznych (znamionowych), zwłaszcza w przypadku przekaźników generujących straty cieplne lub częste przełączenia, może prowadzić do przyspieszonego zużycia zestyków. Z tego powodu przekaźniki dopuszkowe nie są właściwym rozwiązaniem w aplikacjach o dużej częstotliwości łączeń, przy obciążeniach ciągłych na granicy parametrów znamionowych albo tam, gdzie występują długotrwałe prądy robocze o znaczącej wartości.
Kolejną granicą jest charakter odbiornika. Mimo dostępności wersji o podwyższonej odporności na udary prądowe (120 A / 20 ms, lub 160 A / 20 ms), przekaźniki serii PP nie są przeznaczone do bezpośredniego sterowania napędami, silnikami, dużymi transformatorami ani innymi odbiornikami o charakterze wyraźnie indukcyjnym, dla których właściwym elementem wykonawczym pozostaje stycznik lub przekaźnik o odpowiedniej kategorii użytkowania. W takich przypadkach zastosowanie przekaźnika dopuszkowego może prowadzić do niestabilnej pracy, nadmiernej erozji zestyków albo ich trwałego sklejenia, nawet jeśli prąd znamionowy pozornie mieści się w dopuszczalnym zakresie.
Ograniczeniem jest również aspekt serwisowy i kontrolny. Przekaźnik zamontowany w puszce instalacyjnej staje się elementem ukrytym, trudniej dostępnym podczas diagnostyki i pomiarów. W instalacjach rozbudowanych, wieloobwodowych lub wymagających regularnej kontroli stanu aparatury znacznie lepszym rozwiązaniem pozostaje centralizacja elementów wykonawczych w rozdzielnicy, gdzie możliwe jest zapewnienie odpowiednich warunków chłodzenia, oraz łatwego dostępu serwisowego.
Z tych powodów przekaźniki dopuszkowe serii PP należy traktować jako rozwiązanie celowe i punktowe, dedykowane do konkretnych funkcji realizowanych lokalnie (np. podczas remontów), a nie jako zamiennik aparatów modułowych w każdej aplikacji. Ich prawidłowe zastosowanie wymaga świadomego doboru pod kątem charakteru obciążenia, warunków cieplnych oraz oczekiwanej trwałości eksploatacyjnej całego obwodu.
Typowe scenariusze, w których przekaźnik dopuszkowy serii PP jest najlepszym wyborem
Przekaźniki dopuszkowe serii PP najlepiej sprawdzają się w aplikacjach, w których funkcja wykonawcza musi zostać zrealizowana lokalnie, bez ingerencji w rozdzielnicę i bez rozbudowy magistrali zasilających. Ich zastosowanie jest szczególnie uzasadnione wszędzie tam, gdzie instalacja już istnieje, a potrzeba dodatkowej funkcjonalności pojawia się na etapie eksploatacji obiektu. Typowym przykładem są modernizacje instalacji oświetleniowych w budynkach mieszkalnych, w których konieczne jest sterowanie jednym lub dwoma obwodami z wielu punktów, bez możliwości poprowadzenia nowych żył sterujących do rozdzielnicy. Umieszczenie przekaźnika bezpośrednio w puszce instalacyjnej pozwala w takim przypadku zachować istniejącą infrastrukturę i jednocześnie uzyskać nową funkcję sterowania.
Seria przekaźników instalacyjnych PP znajduje również zastosowanie w sytuacjach, w których przestrzeń w rozdzielnicy jest ograniczona lub została całkowicie wykorzystana na etapie pierwotnego projektu. Zamiast dokładania kolejnych aparatów modułowych i rekonfiguracji rozdzielnicy, możliwe jest przeniesienie wybranych funkcji wykonawczych bezpośrednio do obwodów końcowych. Dotyczy to zwłaszcza obiektów modernizowanych etapami, w których instalacja „żyje” razem z potrzebami użytkownika, a każda ingerencja w rozdzielnicę wiąże się z dodatkowymi kosztami i przestojami.
Kolejnym scenariuszem, w którym przekaźniki dopuszkowe PP sprawdzają się szczególnie dobrze, są aplikacje oświetleniowe z nowoczesnymi źródłami światła. W obwodach LED, w których występują znaczne prądy rozruchowe, zastosowanie wariantów o podwyższonej odporności styków na udary prądowe pozwala na bezpieczne i trwałe sterowanie LED-owym oświetleniem.
Przekaźniki serii PP są również dobrym wyborem w instalacjach, w których obwody sterujące realizowane są niskim napięciem, a obwody wykonawcze pracują przy napięciu sieciowym. Szeroki zakres napięcia zasilania cewki w wybranych wariantach umożliwia bezpośrednią współpracę z lokalnymi sygnałami sterującymi, bez konieczności stosowania przekaźników interfejsowych lub dodatkowych zasilaczy. W takich aplikacjach przekaźnik PP pełni rolę prostego, czytelnego elementu przejściowego pomiędzy sterowaniem a obciążeniem, bez komplikowania struktury instalacji.
Podsumowując, instalacyjne przekaźniki dopuszkowe serii PP są optymalnym rozwiązaniem wszędzie tam, gdzie kluczowe znaczenie ma lokalna realizacja funkcji wykonawczej, minimalna ingerencja w istniejącą instalację oraz świadomy dobór aparatury do rzeczywistych warunków pracy. Przy poprawnym doborze modelu i uwzględnieniu charakteru obciążenia stanowią one trwałe i przewidywalne narzędzie w rękach instalatora i projektanta.
Podsumowanie i praktyczne uporządkowanie oferty serii PP
Instalacyjne przekaźniki dopuszkowe serii PP należy traktować jako świadomie zaprojektowaną grupę aparatów wykonawczych, przeznaczonych do lokalnej realizacji funkcji łączeniowych w obwodach końcowych instalacji elektrycznej. Różnice pomiędzy poszczególnymi wariantami nie wynikają z kosmetycznych zmian konstrukcyjnych, lecz z realnych potrzeb aplikacyjnych, takich jak sposób zasilania, liczba torów łączeniowych, konfiguracja zestyków oraz odporność na prądy rozruchowe występujące w nowoczesnych instalacjach oświetleniowych.

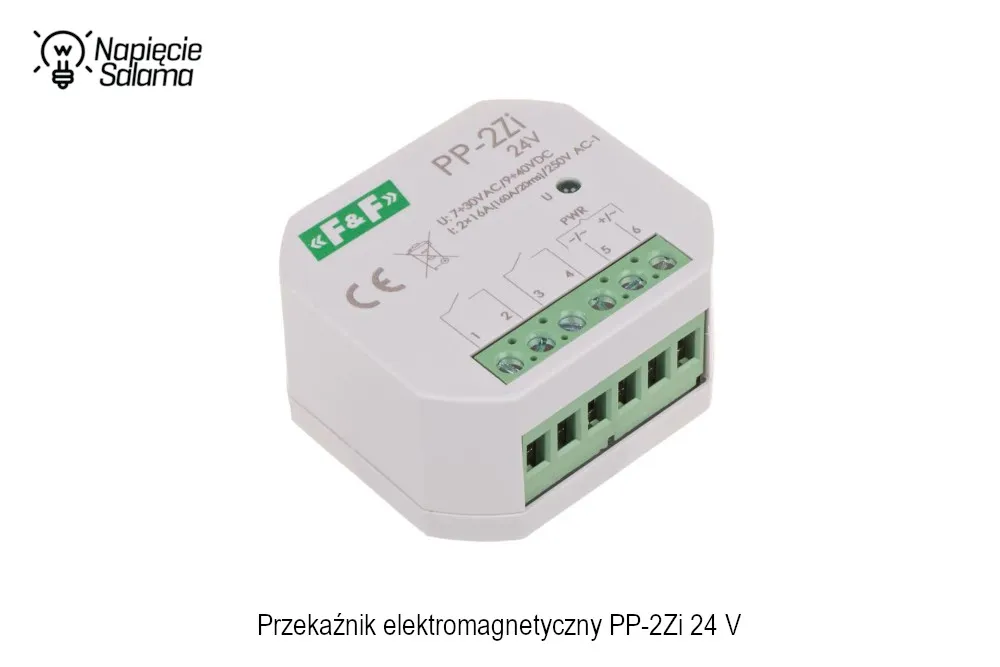

Warianty niskonapięciowe serii PP umożliwiają bezpośrednią współpracę z obwodami sterującymi 24 V i znajdują zastosowanie tam, gdzie logika sterowania jest realizowana poza obwodami sieciowymi. Szeroki zakres napięcia zasilania cewki pozwala na stabilną pracę zarówno przy napięciu przemiennym, jak i stałym, bez konieczności stosowania dodatkowych elementów pośredniczących. Dostępność wersji jedno- i dwutorowych umożliwia dopasowanie aparatu do prostych funkcji łączeniowych oraz do sterowania dwoma obwodami jednocześnie przy zachowaniu lokalnego montażu w puszce instalacyjnej.
Poniżej przedstawiono przekaźniki dopuszkowe serii PP przeznaczone do pracy z napięciem 24 V AC/DC, zaprojektowane z myślą o lokalnym sterowaniu obwodami oświetleniowymi z dużymi prądami rozruchowymi.
| Produkt | Napięcie zasilania |
Maksymalny prąd obciążenia (AC-1) |
Styki | Odporność styku roboczego na prądy udarowe |
Montaż |
| PP-1Z-LED 24V | 24 V AC/DC | 16 A | 1 x NO | 160 A / 20 ms | w puszce podtynkowej Ø 60 mm |
| PP-2Z-LED 24V | 2 x 16 A | 2 x NO |
W praktyce warianty te pozwalają bezpiecznie sterować oświetleniem LED bez ryzyka przyspieszonego zużycia zestyków, mimo montażu bezpośrednio w puszce instalacyjnej.

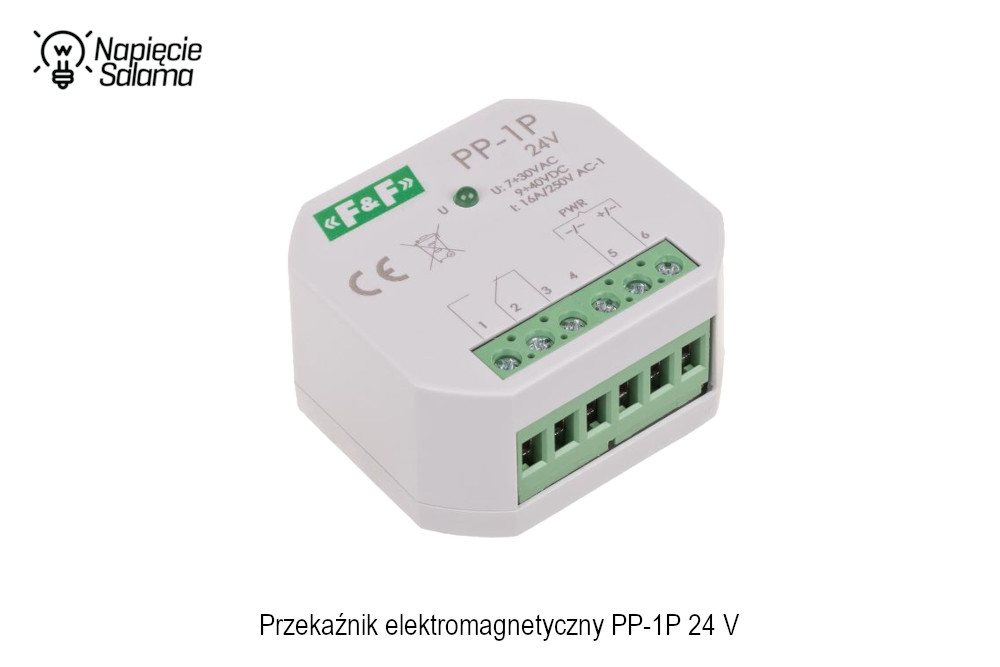

Na szczególną uwagę zasługują dwa przekaźniki dopuszkowe serii PP które mają bardzo szeroki zakres napięcia sterującego cewki od 7 do 30 V AC lub od 9 do 40 V DC.
Poniższa tabela obejmuje przekaźniki dopuszkowe serii PP wyposażone w cewki o bardzo szerokim zakresie napięcia sterującego, co znacząco zwiększa ich elastyczność zastosowania w instalacjach modernizowanych.
| Produkt | Napięcie zasilania |
Maksymalny prąd obciążenia (AC-1) |
Styki | Odporność styku roboczego na prądy udarowe |
Montaż |
|---|---|---|---|---|---|
| PP-1P 24V | 7 – 30 V AC 9 – 40 V DC |
16 A | 1 x NO/NC | – | w puszce podtynkowej Ø 60 |
| PP-2Z 24V | 7 – 30 V AC 9 – 40 V DC |
2 x 16 A | 2 x NO |
W praktyce takie rozwiązanie pozwala bezproblemowo integrować przekaźnik z różnymi źródłami sterowania bez konieczności precyzyjnego „pilnowania” nominalnego napięcia cewki.

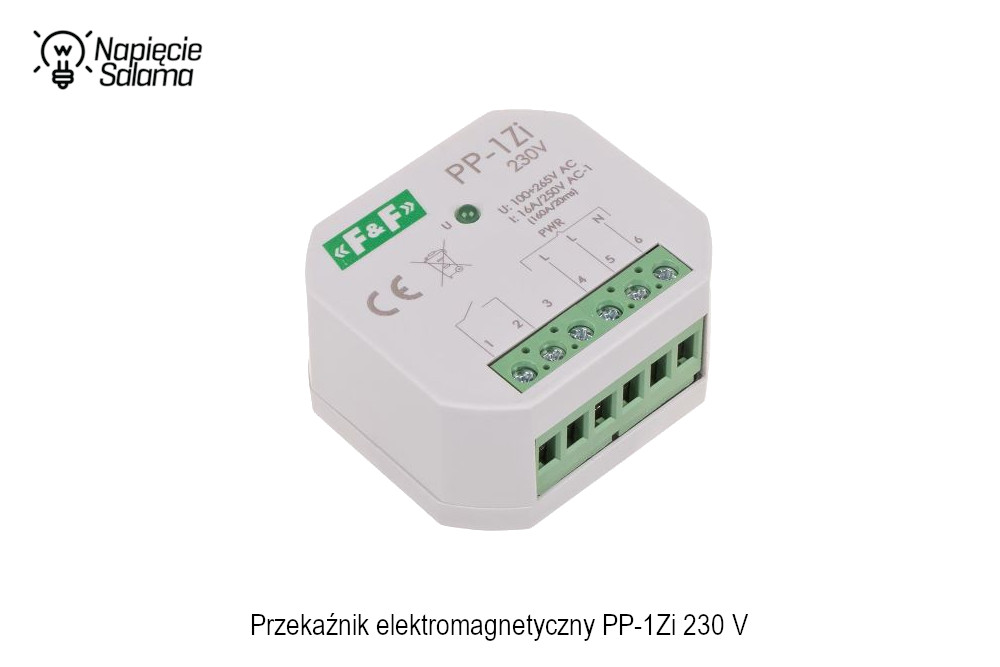

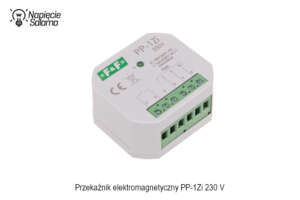

Warianty przeznaczone do zasilania napięciem sieciowym 230 V zostały zaprojektowane z myślą o bezpośredniej pracy w typowych instalacjach budynkowych. Szeroki zakres napięcia zasilania zapewnia odporność na realne wahania napięcia w sieci, a dostępność wersji o podwyższonej odporności styków na prądy udarowe pozwala bezpiecznie sterować odbiornikami LED, zasilaczami impulsowymi oraz „transformatorami elektronicznymi”.
Poniżej zestawiono przekaźniki dopuszkowe serii PP przeznaczone do zasilania napięciem sieciowym 230 V, zaprojektowane do bezpośredniego sterowania obwodami oświetleniowymi.
| Produkt | Napięcie zasilania |
Maksymalny prąd obciążenia (AC-1) |
Styki | Odporność styku roboczego na prądy udarowe |
Montaż |
| PP-1Z-LED 230V | 230 V AC | 16 A | 1 x NO | 160 A / 20 ms | w puszce podtynkowej Ø 60 mm |
| PP-2Z-LED 230V | 2 x 16 A | 2 x NO |
W praktyce są to rozwiązania szczególnie przydatne w modernizacjach instalacji, gdzie brak jest miejsca na rozbudowę rozdzielnicy, a wymagana jest odporność na prądy rozruchowe nowoczesnych źródeł światła.

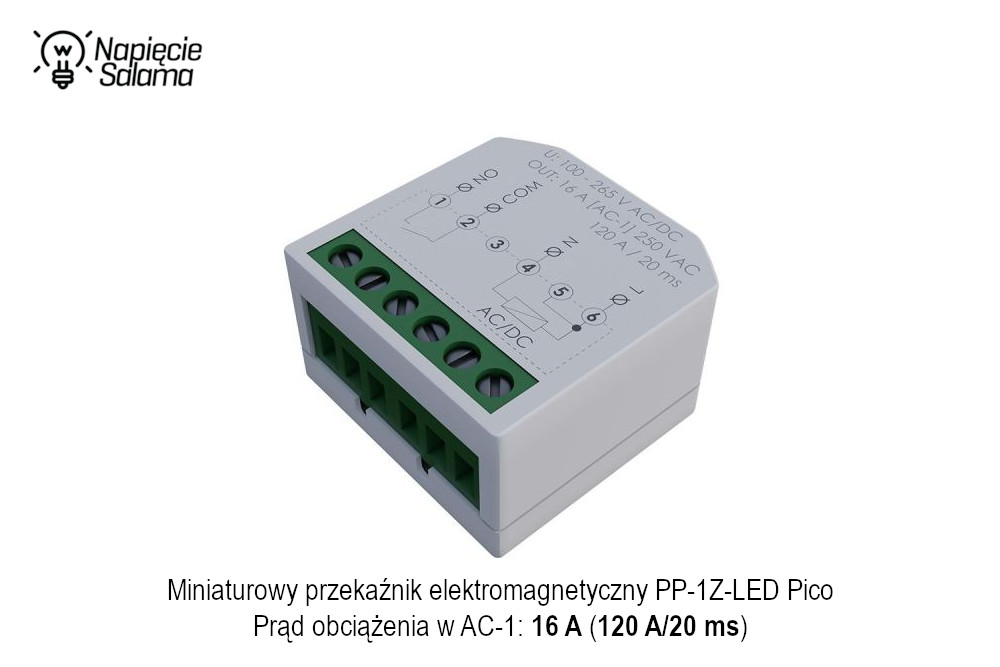

Szczególne miejsce zajmują kompaktowe wykonania typu Pico, przeznaczone do zastosowań, w których przestrzeń w puszce instalacyjnej jest ograniczona, a jednocześnie wymagane są parametry charakterystyczne dla pełnoprawnego przekaźnika instalacyjnego.
Poniższa tabela przedstawia kompaktowe przekaźniki dopuszkowe typu Pico, przeznaczone do montażu w puszkach o bardzo ograniczonej przestrzeni.
| Produkt | Napięcie zasilania |
Maksymalny prąd obciążenia (AC‑1) |
Styki | Odporność styku roboczego na prądy udarowe |
Montaż |
|---|---|---|---|---|---|
| PP‑2Z 230V | 100 ‑ 265 V AC | 2 × 16 A | 2 × NO | – | w puszce podtynkowej Ø 60 |
| PP‑1P 230V | 16 A | 1 × NO/NC | |||
| PP‑1P Pico | 1 × NO | ||||
| PP‑1Z‑LED Pico | 100 ‑ 265 V AC/DC | 1 × NO | 120 A / 20 ms |
W praktyce rozwiązania typu Pico należy traktować jako narzędzie do precyzyjnie dobranych aplikacji, gdzie kluczowe znaczenie ma minimalny gabaryt, przy jednoczesnym zachowaniu parametrów przekaźnika instalacyjnego.
Zestawiając obie grupy urządzeń, można jasno określić rolę serii PP w instalacji. Nie są to przekaźniki uniwersalne ani zamienniki aparatów modułowych, lecz narzędzia do precyzyjnie dobranych zastosowań, w których kluczowe znaczenie ma lokalizacja elementu wykonawczego, charakter obciążenia oraz sposób zasilania. Prawidłowy dobór przekaźnika dopuszkowego zawsze powinien wynikać z analizy rzeczywistych warunków pracy, a nie wyłącznie z wartości prądu znamionowego podanego w dokumentacji technicznej.
W praktyce większość awarii przekaźników pojawia się właśnie na etapie eksploatacji, mimo pozornie poprawnego doboru urządzeń. Zrozumienie różnic pomiędzy przekaźnikiem interfejsowym, instalacyjnym i dopuszkowym oraz ich miejsca w architekturze instalacji jest kluczowe, ponieważ większość opisywanych dalej błędów wynika nie ze złych parametrów katalogowych, lecz z pomylenia ról tych aparatów.
Najczęstsze błędy przy doborze i montażu przekaźników interfejsowych i instalacyjnych
Przekaźniki, zarówno interfejsowe montowane w gniazdach i na szynie TH35, jak i przekaźniki instalacyjne stosowane w rozdzielnicy lub w puszce instalacyjnej, należą do elementów szczególnie wrażliwych na błędy doborowe i montażowe. Większość awarii nie wynika z wad samego przekaźnika, lecz z niewłaściwego zrozumienia jego roli w układzie, realnych warunków pracy oraz charakteru obciążenia. Poniżej zamieszczam najczęściej spotykane błędy, które bezpośrednio prowadzą do skrócenia trwałości przekaźników lub do trudnych w diagnostyce usterek instalacji.
1. Traktowanie przekaźnika interfejsowego jako elementu wykonawczego
Jednym z najczęstszych błędów jest automatyczne używanie przekaźnika interfejsowego do bezpośredniego sterowania obciążeniami instalacyjnymi bez analizy rzeczywistych warunków pracy. Przekaźniki interfejsowe mogą sterować odbiornikiem wyłącznie wtedy, gdy prąd roboczy, charakter obciążenia, brak prądów udarowych oraz częstotliwość łączeń mieszczą się z odpowiednim zapasem w parametrach znamionowych styków. W praktyce pomijanie tych obliczeń prowadzi do przegrzewania styków, ich przyspieszonej erozji oraz do awarii, które pojawiają się losowo i są trudne do powiązania z przekaźnikiem.
2. Dobór przekaźnika wyłącznie według prądu znamionowego AC‑1
Parametr natężenia prądu w kategorii AC‑1 jest często traktowany jako jedyny wyznacznik poprawnego doboru przekaźnika. Parametr ten, sam w sobie nie jest błędny, ale opisuje wyłącznie pracę z obciążeniem rezystancyjnym, bez prądów rozruchowych i przy ograniczonej częstotliwości łączeń. W nowoczesnych instalacjach, gdzie dominują zasilacze impulsowe, źródła LED, i elementy indukcyjne, pomijanie prądów załączania i energii łuku prowadzi do przeciążenia styków mimo formalnego spełnienia warunku prądu znamionowego w kategorii AC‑1.
Aby uniknąć tego błędu, nie traktuj parametru prądu w kategorii AC‑1 jako obciążalności uniwersalnej. Każdorazowo sprawdź, czy obciążenie rzeczywiście ma charakter rezystancyjny, czy nie generuje prądów udarowych przy załączaniu oraz jak często zestyk będzie pracował. Przy obciążeniach innych niż rezystancyjne zawsze uwzględnij prąd rozruchowy, energię łuku przy rozłączaniu i odpowiedni zapas względem wartości katalogowych.
3. Ignorowanie charakteru obciążenia przy doborze styków
Stosowanie tego samego typu przekaźnika do grzałki, LED i silnika jest prostą drogą do skrócenia trwałości elektrycznej, ponieważ każdy z tych odbiorników generuje inne zjawiska łączeniowe na zestykach. Przekaźnik dobrany „na papierze” może spełniać wymagania napięciowe i prądowe w stanie ustalonym, ale nie radzić sobie z prądami załączania, energią łuku lub obciążeniem indukcyjnym występującym w realnej instalacji.
Aby uniknąć tego błędu, dobieraj przekaźnik nie do „mocy odbiornika”, lecz do zjawisk zachodzących na stykach podczas załączania i rozłączania. Zawsze określ, czy obciążenie generuje prądy udarowe, czy w obwodzie występuje indukcyjność oraz jak duża jest energia łuku przy rozłączaniu. Dopiero na tej podstawie oceniaj, czy dany typ styków i konstrukcja przekaźnika zapewnią wymaganą trwałość elektryczną.
Ten błąd nie polega na „złym typie przekaźnika”, tylko na abstrakcyjnym doborze oderwanym od fizyki procesu łączeniowego.
4. Zbyt gęste upakowanie przekaźników interfejsowych 6 mm
Wąskie przekaźniki interfejsowe montowane w gniazdach lub bezpośrednio obok siebie, bez przerw wentylacyjnych, tworzą lokalne strefy podwyższonej temperatury. Kumulacja strat cieplnych cewek i styków obniża margines temperaturowy modułów, co prowadzi do skrócenia trwałości oraz niestabilnej pracy przy podwyższonej temperaturze otoczenia.
Aby uniknąć tego błędu, traktuj wąskie przekaźniki interfejsowe jak źródła strat cieplnych, a nie wyłącznie „elementy logiczne”. Przy grupowym montażu na szynie TH35 zaplanuj przerwy wentylacyjne, a jako dobrą praktykę przyjmij wykonanie przerwy po grupie około 8 – 10 przekaźników. Przerwę realizuj poprzez zastosowanie separatora np. 6W‑SEP lub pustego modułu dystansowego, szczególnie w aplikacjach z pracą ciągłą lub zasilaniem cewek 230 V.
Ten błąd nie wynika z zastosowania przekaźników 6 mm, lecz z nieuwzględnienia ich bilansu cieplnego w rzeczywistych warunkach rozdzielnicy.
5. Brak separatorów i planu chłodzenia na szynie TH35
Szyna TH35 pełni głównie funkcję mechaniczną, a jej zdolność do odprowadzania ciepła jest ograniczona. Brak separatorów, pustych modułów lub planowych przerw wentylacyjnych w grupach przekaźników prowadzi do kumulacji ciepła, szczególnie przy pracy ciągłej lub synchronicznym załączaniu wielu cewek, co skutkuje przegrzewaniem aparatów.
Aby uniknąć tego błędu, nie traktuj szyny TH35 jako elementu chłodzącego, lecz jako podstawę montażową. Już na etapie projektu zaplanuj odstępy wentylacyjne między grupami przekaźników (co 8 – 10 przekaźników), stosuj separatory lub puste moduły dystansowe oraz rozbijaj duże bloki aparatów na mniejsze sekcje. Ma to szczególne znaczenie w aplikacjach z pracą ciągłą, wysoką temperaturą otoczenia lub jednoczesnym załączaniem wielu sąsiadujących z sobą cewek.
Przegrzewanie przekaźników w takich układach nie wynika z ich parametrów katalogowych, lecz z braku świadomego zarządzania ciepłem wewnątrz rozdzielnicy.
6. Montaż przekaźników nad źródłami ciepła w rozdzielnicy
Umieszczanie przekaźników interfejsowych nad zasilaczami, falownikami lub aparatami mocy powoduje ich pracę w znacznie wyższej temperaturze niż przewiduje karta katalogowa. Często pomiary temperatury wykonuje się przy otwartej rozdzielnicy, co maskuje rzeczywisty problem występujący po jej zamknięciu.
Aby uniknąć tego błędu, uwzględnij naturalny pionowy rozkład temperatury w rozdzielnicy już na etapie projektowania. Przekaźniki interfejsowe i aparaty wrażliwe na temperaturę montuj możliwie nisko lub w strefach oddalonych od zasilaczy, falowników i aparatów mocy, pamiętając, że ciepłe powietrze unosi się do góry. Ocenę termiczną wykonuj zawsze przy zamkniętej rozdzielnicy i pracy ciągłej, a nie na podstawie pomiarów przy otwartych drzwiach, które sztucznie poprawiają warunki chłodzenia.
W tym przypadku błędem nie jest sam wybór przekaźnika, lecz jego lokalizacja w rozdzielnicy, która powoduje pracę poza realnym marginesem temperaturowym przewidzianym przez producenta.
7. Nieprawidłowe zasilanie cewki AC i DC
Błędem jest traktowanie cewek AC i DC jako zamiennych. Cewka AC zasilona napięciem stałym szybko się przegrzewa, a cewka DC zasilona napięciem przemiennym powoduje drgania zwory, buczenie i niestabilną pracę styków. Skutkiem są losowe restarty układów sterowania lub przyspieszone zużycie mechanizmu.
Aby uniknąć tego błędu, zawsze dobieraj przekaźnik jednoznacznie do rodzaju napięcia sterującego w obwodzie i nie traktuj oznaczeń AC/DC jako formalności. Przed podłączeniem sprawdź, czy dana wersja cewki jest przeznaczona do pracy z napięciem przemiennym czy stałym oraz czy w cewce nie są wbudowane elementy dodatkowe, takie jak dioda, LED czy układ tłumiący, które narzucają określoną polaryzację lub sposób zasilania. W projektach modernizowanych i przy wymianie aparatów krytyczne jest potwierdzenie rodzaju cewki na tabliczce znamionowej, a nie opieranie się na przyzwyczajeniach lub wcześniejszych założeniach.
W tym przypadku błąd nie ujawnia się natychmiast, lecz prowadzi do cichego niszczenia mechanizmu przekaźnika lub do niestabilnej pracy sterowania, która objawia się dopiero w eksploatacji.
8. Brak tłumienia przepięć w obwodach cewek i obciążeń
Nieinstalowanie diod, gasików RC lub dedykowanych modułów ochronnych prowadzi do generowania przepięć przy wyłączaniu cewek, styczników i innych obciążeń indukcyjnych. Przepięcia te niszczą styki przekaźników oraz elektronikę sterującą, nawet jeśli sama awaria występuje z opóźnieniem.
Aby uniknąć tego błędu, zawsze stosuj tłumienie przepięć wszędzie tam, gdzie przekaźnik przełącza obciążenia indukcyjne lub steruje cewkami. Dla cewek DC używaj diod tłumiących lub modułów zintegrowanych z gniazdem, a dla obwodów AC stosuj gasiki RC albo dedykowane moduły ochronne dobrane do napięcia i charakteru obciążenia. Element tłumiący powinien być możliwie blisko źródła przepięcia, czyli przy cewce lub odbiorniku, a nie dopiero przy wyjściu sterownika.
Brak tłumienia nie powoduje natychmiastowej awarii, lecz prowadzi do stopniowego niszczenia styków i elektroniki sterującej, co sprawia, że uszkodzenie pojawia się z opóźnieniem i bywa błędnie przypisywane innym elementom instalacji.
9. Prowadzenie torów mocy i sterowania bez separacji
Prowadzenie kabli obciążeniowych i sterowniczych w tych samych kanałach, bez zachowania odstępów, sprzyja przenikaniu zakłóceń i mikroprzepięć. Przekaźnik zaczyna wtedy pełnić rolę „filtra awarii”, co kończy się przypadkowymi zadziałaniami lub uszkodzeniem styków.
Aby uniknąć tego błędu, fizycznie separuj tory mocy i sterowania już na etapie prowadzenia okablowania w rozdzielnicy. Kable obciążeniowe prowadź osobnymi trasami lub zachowuj wyraźne odstępy od kabli sterowniczych i sygnałowych, szczególnie przy obwodach AC i odbiornikach generujących duże prądy udarowe. W newralgicznych miejscach stosuj dodatkowe separatory, przegrody kanałów lub krzyżowanie kabli pod kątem prostym zamiast prowadzenia równoległego.
Jeżeli separacja pomiędzy kablami nie jest zachowana, przekaźnik przestaje być elementem sterującym, a staje się pierwszym elementem, który „zbiera” skutki zakłóceń, co prowadzi do losowych zadziałań i przedwczesnych uszkodzeń styków.
10. Stosowanie przekaźników dopuszkowych jako uniwersalnych wykonawców
Przekaźniki montowane w puszce instalacyjnej często są przeciążane ze względu na ograniczone chłodzenie. Praca blisko granicy parametrów znamionowych, długotrwałe obciążenie lub częste łączenia prowadzą do nadmiernego nagrzewania się przekaźnika w zamkniętej przestrzeni puszki.
Aby uniknąć tego błędu, traktuj przekaźniki dopuszkowe jako rozwiązanie celowe, a nie uniwersalne. Stosuj je wyłącznie tam, gdzie prąd roboczy, częstotliwość łączeń i charakter obciążenia pozwalają na bezpieczną pracę w ograniczonych warunkach cieplnych puszki instalacyjnej. Przy obciążeniach ciągłych, częstym przełączaniu lub pracy blisko wartości granicznych zawsze przenoś funkcję wykonawczą do rozdzielnicy, gdzie zapewnione jest lepsze chłodzenie i łatwiejszy nadzór eksploatacyjny.
W tym przypadku błędem nie jest sam przekaźnik dopuszkowy, lecz próba użycia go poza zakresem aplikacji, do których został zaprojektowany, co prowadzi do przegrzewania i skrócenia trwałości całego obwodu.
11. Pomijanie warunków środowiskowych montażu
Wilgotność, kondensacja pary wodnej oraz duże wahania temperatury mają realny wpływ na rezystancję izolacji i trwałość zestyków. Montaż przekaźników w puszkach, garażach lub rozdzielnicach bez uwzględnienia tych czynników znacząco zwiększa ryzyko awarii.
Aby uniknąć tego błędu, zawsze oceniaj warunki środowiskowe w miejscu montażu jako realny parametr pracy przekaźnika, a nie jako czynnik drugorzędny. W lokalizacjach narażonych na wilgoć, kondensację lub duże wahania temperatury stosuj przekaźniki o wysokiej rezystancji izolacji, projektuj odpowiednią klasę szczelności obudowy oraz przewiduj rozwiązania ograniczające kondensacji pary wodnej, takie jak grzałki antykondensacyjne czy zaworki wyrównujące ciśnienie. W przypadku rozdzielnic zewnętrznych i puszek instalacyjnych kluczowe jest także zapewnienie stabilnego mikroklimatu, a nie wyłącznie ochrona przed deszczem.
Problemy wynikające z warunków środowiskowych nie powodują natychmiastowych awarii, lecz stopniowo degradują izolację i zestyk, prowadząc do usterek trudnych do powiązania z miejscem montażu przekaźnika.
12. Brak dostępu serwisowego i możliwości diagnozy
Stosowanie przekaźników w miejscach trudnodostępnych bez sygnalizacji stanu pracy utrudnia diagnostykę i sprzyja długim przestojom. Brak wizualnej informacji o stanie cewki i zestyków często prowadzi do wymiany „na ślepo”, zamiast usunięcia rzeczywistej przyczyny problemu.
Aby uniknąć tego błędu, projektuj układ z myślą o diagnostyce i serwisowaniu, a nie wyłącznie o uruchomieniu instalacji. Przekaźniki montuj w miejscach dostępnych, wyposażone w sygnalizację stanu cewki lub zestyku, a w rozdzielnicach stosuj rozwiązania umożliwiające szybką wymianę modułu bez ingerencji w okablowanie. W aplikacjach, w których dostęp do aparatury jest utrudniony, ogranicz liczbę elementów wykonawczych lub przenieś je do rozdzielnicy, gdzie możliwa jest bieżąca ocena ich pracy.
Brak dostępu serwisowego sam w sobie nie powoduje awarii, ale znacząco wydłuża czas jej usunięcia i sprzyja decyzjom podejmowanym „na ślepo”, zamiast opartym na rzetelnej diagnozie.
13. Dobór przekaźnika „bez zapasu”
Projektowanie układu dokładnie na granicy parametrów katalogowych oznacza ignorowanie naturalnego procesu starzenia przekaźnika, temperatury i rzeczywistych warunków eksploatacji. Przekaźnik, który w teorii „powinien działać”, w praktyce bardzo szybko traci stabilność pracy.
Aby uniknąć tego błędu, zawsze projektuj układ sterowania z realnym zapasem względem parametrów znamionowych, uwzględniając temperaturę otoczenia, sposób montażu, częstotliwość łączeń oraz starzenie elementów w czasie. Pamiętaj, że parametry podane przez producenta odnoszą się do warunków laboratoryjnych i pracy wzorcowej, a nie do wieloletniej eksploatacji w rozdzielnicy lub puszce instalacyjnej. Jeżeli przekaźnik pracuje blisko granicy prądowej, cieplnej lub łączeniowej, w praktyce oznacza to brak marginesu bezpieczeństwa i szybkie pogorszenie stabilności pracy.
Przekaźnik dobrany „na styk” może działać podczas uruchomienia, ale nie daje żadnej rezerwy na rzeczywiste warunki eksploatacji, dlatego traci niezawodność znacznie szybciej, niż wynikałoby to z danych katalogowych.
14. Brak rozróżnienia roli przekaźnika w architekturze instalacji
Najpoważniejszym błędem jest traktowanie wszystkich przekaźników jako aparatów równoważnych. Przekaźnik interfejsowy, instalacyjny modułowy i dopuszkowy pełnią zupełnie różne role. Pominięcie tej hierarchii prowadzi do błędnej architektury instalacji, która formalnie działa, ale nie spełnia wymagań trwałości i bezpieczeństwa.
Aby uniknąć tego błędu, już na etapie koncepcji instalacji jasno określ rolę każdego przekaźnika w całej architekturze układu. Przekaźniki interfejsowe stosuj do separacji i ochrony torów sterujących, przekaźniki instalacyjne modułowe do centralnego sterowania obwodami w rozdzielnicy, a przekaźniki dopuszkowe wyłącznie tam, gdzie lokalna realizacja funkcji wykonawczej ma uzasadnienie techniczne i eksploatacyjne. Każdy z tych aparatów powinien być dobrany nie tylko pod kątem parametrów znamionowych, ale przede wszystkim pod kątem miejsca montażu, dostępności serwisowej, warunków cieplnych i oczekiwanej trwałości.
Instalacja, w której wszystkie przekaźniki są traktowane jednakowo, może działać po uruchomieniu, ale z czasem ujawnia błędy architektoniczne, które skutkują skróconą żywotnością, problemami serwisowymi i obniżonym poziomem bezpieczeństwa.
15. Dlaczego poprawnie dobrany przekaźnik ulega awarii w praktyce?
Najczęstszą przyczyną awarii przekaźników, które zostały pozornie dobrane prawidłowo, jest rozbieżność pomiędzy warunkami katalogowymi, a rzeczywistym środowiskiem pracy instalacji. Parametry podawane przez producenta odnoszą się do ściśle określonych warunków testowych, obejmujących temperaturę otoczenia, charakter obciążenia, częstotliwość łączeń oraz sposób montażu. W realnej instalacji te warunki niemal nigdy nie występują jednocześnie.
Przekaźnik spełniający wymagania napięciowe i prądowe w stanie ustalonym bardzo często pracuje w środowisku o podwyższonej temperaturze, z obciążeniem generującym prądy rozruchowe, bez odpowiedniego tłumienia przepięć lub w układzie o dużej liczbie cykli łączeniowych. Każdy z tych czynników osobno obniża trwałość elektryczną zestyku, natomiast ich kumulacja prowadzi do przyspieszonej degradacji styków, mechanizmu lub izolacji.
Kolejnym problemem jest traktowanie parametrów katalogowych jako wartości „bezpiecznych”, a nie granicznych. Praca przekaźnika blisko maksymalnego prądu, mocy lub temperatury nie powoduje natychmiastowej awarii, lecz stopniowo zmniejsza margines stabilnej pracy. Z czasem, wraz ze starzeniem się materiałów, narastaniem oporu zestyku, pogorszeniem warunków chłodzenia lub zmianą charakteru obciążenia, układ zaczyna działać niestabilnie, a awaria pojawia się z opóźnieniem, często bez jednoznacznej przyczyny widocznej podczas doraźnego pomiaru.
W praktyce instalacyjnej awaria poprawnie dobranego przekaźnika rzadko jest wynikiem jednego błędu. Najczęściej jest to efekt sumy drobnych zaniedbań, takich jak brak zapasu prądowego, niewłaściwe miejsce montażu, zbyt gęste upakowanie aparatów, pominięcie gaszenia przepięć lub błędne założenia co do charakteru obciążenia. Z tego powodu poprawny dobór przekaźnika nie powinien kończyć się na karcie katalogowej, lecz obejmować analizę całego toru pracy, warunków środowiskowych oraz sposobu eksploatacji instalacji w dłuższym horyzoncie czasu.
Kilkukrotnie użyłem sformułowania – „wymiana na ślepo”
Co to oznacza? Określenie „wymiana na ślepo” nie oznacza celowego pomijania pomiarów ani lekceważenia zasad diagnostyki. W praktyce instalacyjnej bardzo często problem polega na tym, że pojedynczy pomiar wykonany w danym momencie nie pokazuje rzeczywistej przyczyny usterki. Przekaźnik może w chwili pomiaru działać poprawnie, a awaria ujawniać się dopiero przy określonej temperaturze, wilgotności, długotrwałej pracy lub po zamknięciu rozdzielnicy.
W takich sytuacjach standardowy pomiar napięcia, ciągłości zestyku czy rezystancji cewki nie wykaże nieprawidłowości, mimo że element pracuje już na granicy stabilności. Efektem jest wymiana kolejnych aparatów bez usunięcia rzeczywistej przyczyny problemu, czyli warunków środowiskowych, braku tłumienia przepięć lub niewłaściwego montażu.
Dlatego brak sygnalizacji stanu pracy i utrudniony dostęp serwisowy nie powodują bezpośrednio awarii, ale prowadzą do sytuacji, w której nawet poprawnie wykonane, pojedyncze sprawdzenie może wprowadzić w błąd. W konsekwencji decyzje serwisowe zapadają na podstawie niepełnego obrazu pracy układu, a nie na bazie jego zachowania w realnych warunkach eksploatacji.
Poznajmy się – jestem Piotr Bibik
Od ponad 30 lat moje życie zawodowe kręci się wokół elektrotechniki. Nie jestem teoretykiem – moją wiedzę budowałem przez ćwierć wieku pracy u jednego z największych dystrybutorów materiałów elektrycznych w Polsce oraz podczas tysięcy godzin spędzonych na instalacjach.
Elektryka to moja pasja, a portal Napięcie Salama to miejsce, gdzie dzielę się bogatym doświadczeniem, które zdobywałem m.in. jako autor setek publikacji eksperckich dla czołowych portali branżowych (np. Łączy Nas Napięcie). Dziś tę wiedzę przekładam na konkretne wsparcie dla moich klientów, dbając o to, by każda instalacja była bezpieczna i nowoczesna.
Wierzę, że o trudnych sprawach można mówić prosto – tak, aby każdy inwestor i instalator mógł podjąć decyzję, która zapewni bezpieczeństwo jego rodzinie i urządzeniom.
W czym mogę Ci pomóc?
-
Dla Inwestorów: Prowadzę konsultacje techniczne, podczas których sprawdzam projekty i podpowiadam rozwiązania, które realnie działają.
-
Dla Instalatorów i Projektantów: Dzielę się doświadczeniem z zakresu nowoczesnej automatyki i systemów zasilania, pomagając unikać kosztownych błędów montażowych.
-
Dla Producentów: Pomagam spojrzeć na produkty oczami praktyka i rzetelnie przekazać ich wartość rynkowi.
Moja zasada jest prosta: instalacja ma być bezpieczna, nowoczesna i zrozumiała dla użytkownika. Jeśli szukasz rzetelnego doradztwa lub chcesz uniknąć awarii, o których piszę na tym blogu – zapraszam do kontaktu.
