Prawidłowy dobór komponentów jest fundamentem niezawodnej szafy sterowniczej oraz skuteczną metodą unikania awarii przekaźników w automatyce i bezpiecznej instalacji budynkowej oraz bezpiecznej instalacji budynkowej, w której kluczową rolę odgrywają przekaźniki interfejsowe i instalacyjne. Zrozumienie różnic między tymi dwoma typami przekaźników jest niezbędne dla zapewnienia trwałości układu sterowania i automatyki oraz jego zgodności z wymaganiami technicznymi.
Właściwy dobór przekaźników umożliwia bezpieczne przełączanie obwodów oraz stabilną pracę układu przez cały okres życia przekaźnika. W poniższym artykule krótko wyjaśniam różnice pomiędzy przekaźnikiem interfejsowym a instalacyjnym, a następnie w formie FAQ odpowiadam na najczęściej pojawiające się pytania dotyczące ich parametrów technicznych.
Ten materiał porządkuje podstawy i parametry techniczne przekaźników, stanowiąc punkt wyjścia do analizy rzeczywistych przyczyn awarii omawianych w kolejnej części artykułu.
Spis treści:
Rola przekaźników w instalacjach elektrycznych i automatyce
Przekaźniki pełnią kluczową rolę w nowoczesnych systemach sterowania oraz w instalacjach niskiego napięcia. Umożliwiają bezpieczne przełączanie obwodów, zapewniają separację galwaniczną i chronią urządzenia sterujące przed przeciążeniami.
W tym artykule omawiam dwa typy przekaźników: instalacyjne i interfejsowe. Zrozumienie różnic między nimi jest niezbędne do prawidłowego projektowania, wykonania i serwisowania obwodów, a także do zapewnienia ich trwałości i zgodności z wymaganiami technicznymi.

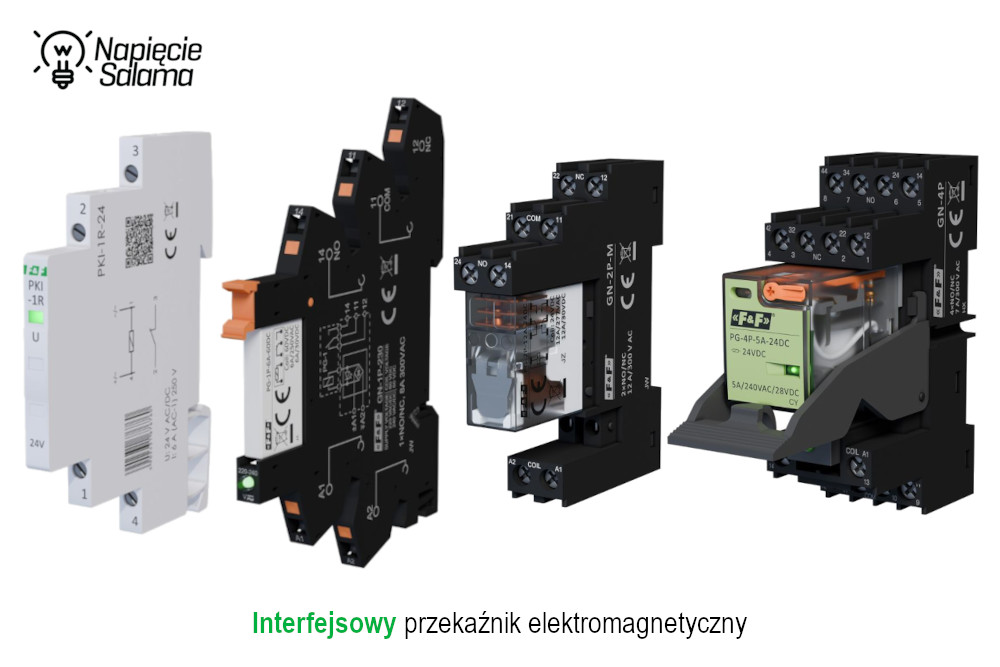

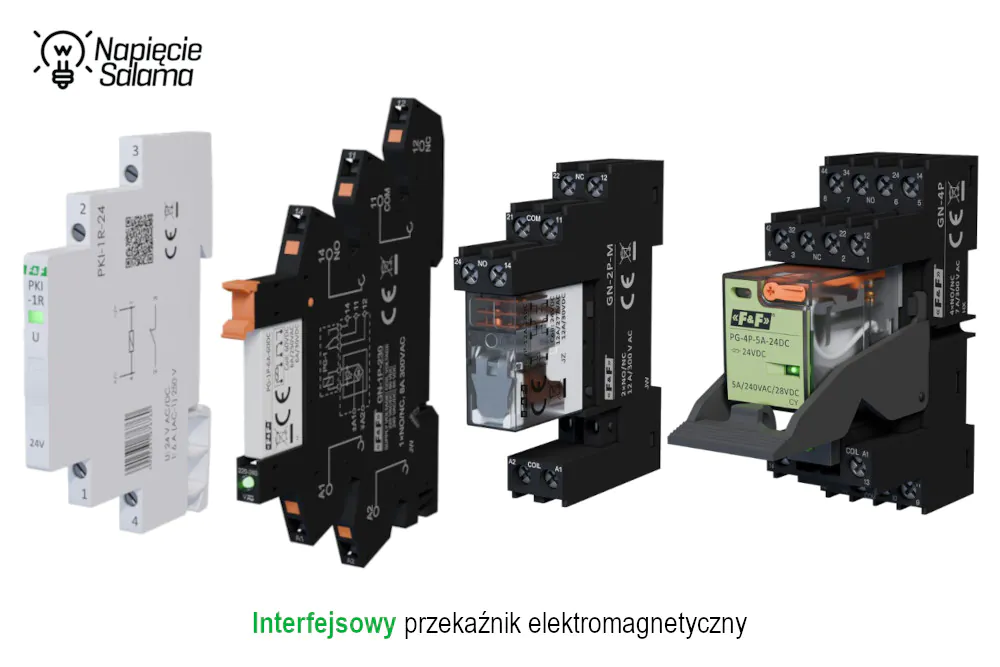

Elektromechaniczny przekaźnik interfejsowy – charakterystyka i zastosowanie
Przekaźnik interfejsowy to moduł elektromechaniczny lub półprzewodnikowy przeznaczony do separacji galwanicznej oraz dostosowania sygnałów między obwodem sterującym a obwodem wykonawczym. Jego zadaniem jest ochrona delikatnych układów sterujących (np. programowalnych sterowników PLC) przed przeciążeniem oraz umożliwienie bezpiecznego przełączania sygnałów w systemach automatyki.
Przekaźnik interfejsowy charakteryzuje się niewielką mocą cewki (w wersji elektromagnetycznej), małą lub średnią obciążalnością styków, kompaktową budową przystosowaną do montażu w gnieździe przekaźnikowym oraz możliwością stosowania akcesoriów zwiększających funkcjonalność, takich jak elementy przeciwprzepięciowe czy moduły sygnalizacyjne.
Przekaźnik instalacyjny – charakterystyka i zastosowanie

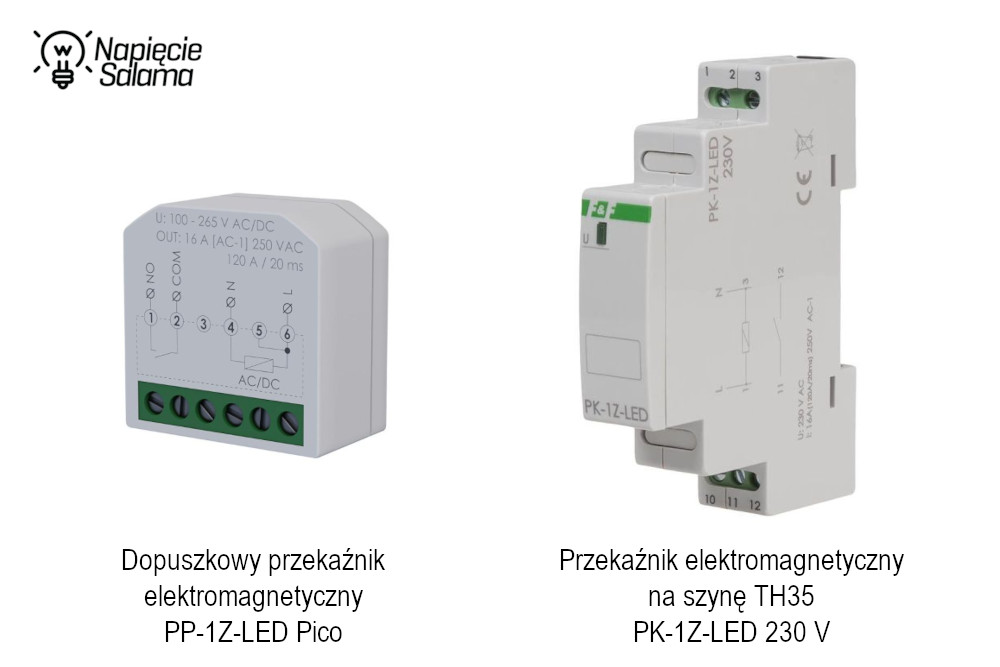

Przekaźnik instalacyjny to aparat występujący w obudowie modułowej do montażu na szynie TH35 lub w wykonaniu do montażu w puszce instalacyjnej (stosunkowo rzadko spotykane jest wykonanie w obudowie do montażu na płycie montażowej). Jest przeznaczony do załączania obciążeń w instalacjach niskiego napięcia.
Jego podstawową funkcją jest przełączanie obwodów odbiorczych o wyższych prądach roboczych (w stosunku do przekaźników interfejsowych) oraz odporność na prądy rozruchowe i obciążenia charakterystyczne dla instalacji budynkowych, w tym źródeł światła LED i elementów indukcyjnych. Konstrukcja przekaźnika instalacyjnego jest zoptymalizowana pod niezawodną pracę w rozdzielnicach budynkowych i podobnych, z większą trwałością mechaniczną i elektryczną oraz obciążalnością wyższą niż w przekaźnikach interfejsowych.
Różnice: przekaźnik interfejsowy vs instalacyjny
- Przekaźnik interfejsowy realizuje funkcję separacji i dostosowania sygnałów sterujących, chroniąc układy niskomocowe i pełniąc rolę elementu pośredniczącego w systemach automatyki.
- Przekaźnik instalacyjny realizuje funkcję przełączania obciążeń w instalacji elektrycznej, jest elementem wykonawczym i pracuje z prądami przewyższającymi możliwości przekaźników interfejsowych.
Przekaźnik elektromagnetyczny – podstawowe pojęcia
Co to jest styk?

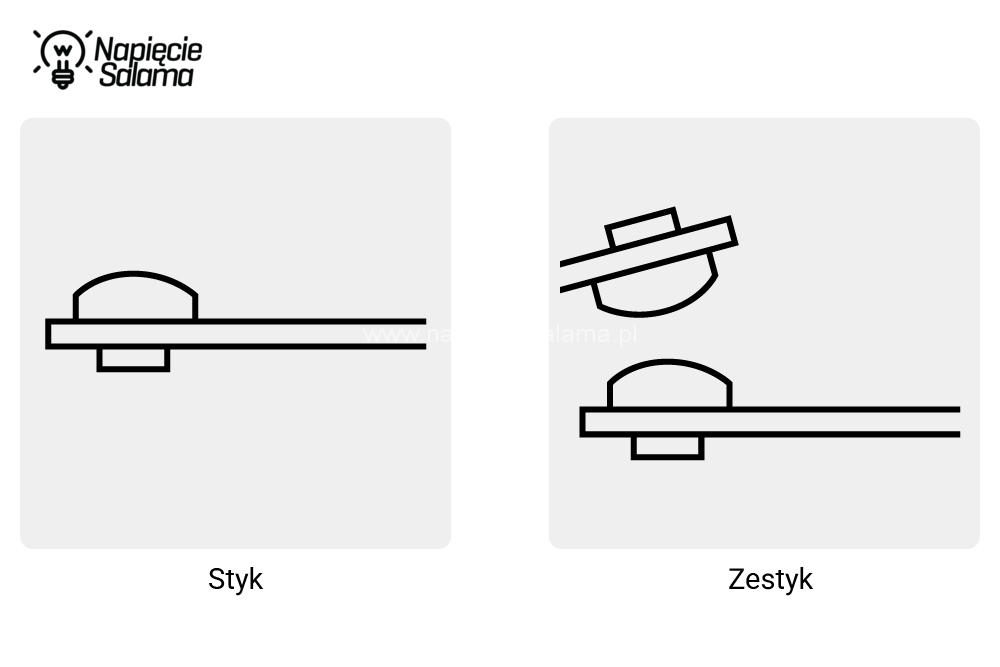

Styk to pojedynczy punkt łączeniowy w przekaźniku lub aparacie elektrycznym, w którym spotykają się dwie powierzchnie przewodzące. Gdy styk jest zamknięty, prąd może przez niego przepływać, gdy jest otwarty, obwód jest przerwany.
Co to jest zestyk?
Zestyk to komplet styków tworzących jedną funkcjonalną parę (lub układ) przełączający obwód. Zestyk składa się z określonej konfiguracji styków, na przykład:
- zestyk NO (normalnie otwarty),
- zestyk NC (normalnie zamknięty),
- zestyk przełączny (NO + NC na jednym torze, tzw. changeover).
Zestyk opisuje funkcję i sposób pracy toru łączeniowego, a nie pojedynczy punkt styku.
| Funkcja zestyku | Oznaczenie PL | Oznaczenie międzynarodowe | Form (A/B/C) | Układ torów | Uwagi |
|---|---|---|---|---|---|
| Normalnie otwarty | Z (zamykający) | NO | Form A | SPST‑NO | Przewodzi po zadziałaniu |
| Normalnie zamknięty | R (rozwierny) | NC | Form B | SPST‑NC | Rozłącza po zadziałaniu |
| Przełączny | P (przełączny) | CO, SPDT | Form C | SPDT | Wspólny styk przełącza między NC i NO |
| Podwójny tor, NO | — | NO + NO | — | DPST‑NO | Dwa niezależne tory NO |
| Podwójny tor, NC | — | NC + NC | — | DPST‑NC | Dwa niezależne tory NC |
| Podwójny tor, przełączny | — | CO + CO | — | DPDT | Dwa niezależne tory przełączne |
Co to jest styczka?
Styczka to potoczne, ale technicznie poprawne określenie ruchomego elementu zestyków w przekaźniku elektromagnetycznym. To właśnie styczka przesuwa się pod wpływem pola elektromagnetycznego generowanego przez cewkę przekaźnika, powodując zamknięcie lub otwarcie zestyków. W dokumentacji częściej używa się określenia „zwora” lub „ruchomy człon stykowy”, ale w praktyce warsztatowej słowo „styczka” jest szeroko stosowane.
Przekaźnik elektromagnetyczny EMR – właściwości i zasada działania

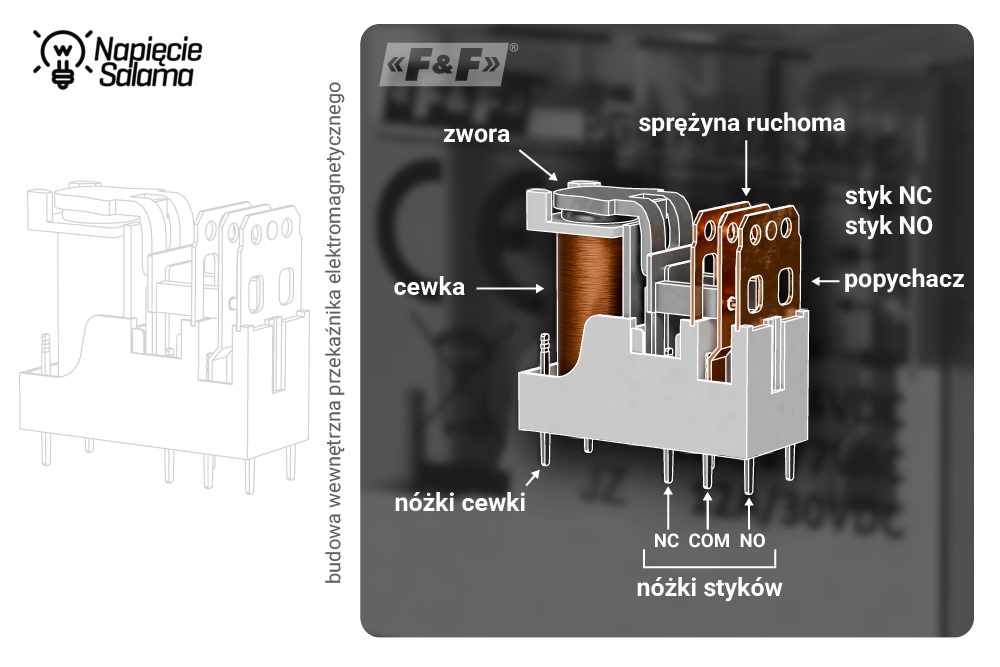

Przekaźnik elektromagnetyczny (EMR) wykorzystuje zjawisko przyciągania zwory przez elektromagnes. Po podaniu napięcia na cewkę przekaźnika powstaje pole magnetyczne, które poprzez mechaniczny układ zamyka lub otwiera zestyk. Jest to klasyczna konstrukcja stosowana w większości układów automatyki i instalacji niskiego napięcia.
Przekaźniki EMR posiadają:
- fizyczne styki, które przenoszą prąd i są przyczyną zużycia mechanicznego,
- izolację między obwodem sterowania i obciążenia dzięki oddzieleniu cewki od styków,
- ograniczenie wynikające z ruchu mechanicznego – czas zadziałania i odpadania jest wyraźnie dłuższy niż w przekaźnikach półprzewodnikowych.
Przekaźniki elektromagnetyczne są cenione za uniwersalność, odporność na przepięcia i możliwość obsługi różnych typów obciążeń. Ich trwałość elektryczna jest uzależniona od rodzaju obciążenia i częstotliwości operacji łączeniowych – pod wpływem procesów łączeniowych styki zużywają się wskutek mechanicznego oddziaływania, iskrzenia oraz powstawania łuku elektrycznego.
Parametry przekaźników a awarie w automatyce – wyjaśnienie techniczne (FAQ)
Producenci przekaźników elektromagnetycznych w kartach katalogowych podają wiele parametrów, ale czy wiesz, na które w danej aplikacji powinieneś zwrócić szczególną uwagę?
Kiedy istotna jest liczba i rodzaj zestyków przekaźnika interfejsowego?
Liczba i rodzaj zestyków mają znaczenie, gdy jednym przekaźnikiem chcesz sterować kilka obwodów lub realizować konkretne funkcje logiczne (podawanie/odcinanie sygnału w wielu miejscach naraz). Parametr „Liczba i rodzaj zestyków” jest kluczowy np. gdy z jednego sygnału sterującego musisz rozdzielić informację do kilku wejść sterownika, sygnalizatorów, liczników np. w modelach PG-1P-6A-24DC (1 przełączny) lub PG-4P-5A-24DC (4P).
W jakich zastosowaniach ważny jest materiał styków?
Materiał styków przekaźnika ma kluczowe znaczenie w zależności od rodzaju obciążenia oraz warunków, w jakich producent przewidział pracę zestyku. To właśnie on decyduje o odporności styków na łuk elektryczny, zużycie mechaniczne oraz zdolność do przenoszenia prądów rozruchowych. W przekaźnikach instalacyjnych i interfejsowych stosuje się przede wszystkim materiały zoptymalizowane do konkretnych zastosowań, dzięki czemu możliwe jest bezpieczne i trwałe łączenie zarówno obciążeń rezystancyjnych, jak i indukcyjnych.
- AgSnO₂ (srebro + tlenek cyny) – najpopularniejszy w nowoczesnych modelach (np. seria przekaźników interfejsowych F&F PG-xx). Odporny na zgrzewanie, erozję łuku i wysokie prądy rozruchowe (do 80 A dla przekaźnika o prądzie znamionowym 6A np. PG-1P-6A-24DC). Ten rodzaj styków sprawdza się do obciążeń indukcyjnych, pojemnościowych (np. silniki, LED), AC/DC.
- AgNi (srebro + nikiel) – standardowy, ekonomiczny, dobry do obciążeń rezystancyjnych i średnich mocy, ale nie najlepiej się sprawdza przy dużych rozruchowych impulsach prądowych.
- AgCdO (srebro + tlenek kadmu) – starszy typ, odporny na zużycie przy dużych obciążeniach AC (np. silniki). Obecnie rzadziej stosowany ze względu na toksyczność kadmu.
- Ag + Au (srebro złocone) – zalecany do bardzo rzadkich łączeń sygnałów o niskich prądach (≥10 mA przy 5 – 10 V). Cienka warstwa złota ogranicza utlenianie powierzchni nieużywanego styku, co ma szczególne znaczenie w aplikacjach, w których nawet niewielkie zanieczyszczenia lub warstwy tlenków mogłyby stanowić barierę dla sygnałów niskonapięciowych i małej mocy.
W praktyce styki wykonane w technologii AgSnO₂ dominują w elektromechanicznych przekaźnikach interfejsowych, ponieważ łączą wysoką wytrzymałość z bardziej ekologicznym składem materiałowym oraz dobrą odpornością na zużycie przy wymagających obciążeniach.
Po co podawana jest odległość między cewką a stykami?
W przekaźnikach interfejsowych stosuje się odpowiednio dobrane odległości pomiędzy cewką a stykami, zależnie od liczby torów i konstrukcji urządzenia. Przekaźniki jednokanałowe, takie jak PG‑1P‑6A, mają odstęp około 8 mm, co zapewnia bardzo wysoką izolację pomiędzy obwodem sterującym a wykonawczym. W modelach wielotorowych, na przykład PG‑4P, odległość ta wynosi około 6 mm i nadal spełnia wymagania większości aplikacji automatyki oraz instalacji elektrycznych, pozwalając jednocześnie zachować kompaktową budowę modułu.
W praktyce im większy dystans między cewką a stykami, tym większa odporność przekaźnika na przepięcia, udary oraz ryzyko niekontrolowanych przebić. Ma to szczególne znaczenie w rozdzielnicach, gdzie blisko siebie pracują obwody sterujące, zasilacze impulsowe, elementy automatyki i odbiorniki generujące duże prądy rozruchowe. Z tego powodu przekaźniki interfejsowe z odpowiednio dobranym odstępem konstrukcyjnym zapewniają wysoki poziom separacji galwanicznej między obwodem sterującym a wykonawczym.
Kiedy patrzeć na rezystancję zestyku [mΩ]?
Na rezystancję zestyku warto zwracać uwagę wszędzie tam, gdzie pracujesz z małymi napięciami i niewielkimi prądami, ponieważ nawet pozornie niewielki spadek napięcia na styku wpływa na parametry elektryczne toru sygnałowego. Parametr ten staje się istotny szczególnie przy zasilaniu czujników, w układach pomiarowych, pętlach 4 – 20 mA oraz w instalacjach z długimi liniami sygnałowymi, gdzie każdy dodatkowy miliom zbliża układ do granic stabilnej pracy. W przekaźnikach interfejsowych F&F serii PG rezystancja zestyku wynosi typowo poniżej 100 mΩ, co pozwala na pewne łączenie sygnałów niskoprądowych i ogranicza ryzyko niepożądanych spadków napięcia w delikatnych torach pomiarowych.
Dlaczego minimalny prąd zestyku [mA] jest istotny?
Minimalny prąd zestyku określa, jak małe obciążenie przekaźnik jest w stanie przełączać w sposób pewny i długotrwały. Jeżeli prąd przepływający przez styk jest niższy od wartości podanej w karcie katalogowej, styk nie „czyści się” podczas pracy, ponieważ przy tak małym obciążeniu nie powstaje łuk elektryczny zdolny do przebicia i usunięcia cienkiej warstwy nalotów i zanieczyszczeń. W efekcie powierzchnia kontaktowa styku może się z czasem „brudzić”, co prowadzi do niestabilnego przewodzenia, skoków rezystancji albo sporadycznego braku kontaktu.
Parametr ten jest szczególnie ważny w aplikacjach sygnałowych, na przykład na wejściach sterowników PLC, przy przełączaniu czujników, sygnałów pomiarowych czy w pętlach prądowych 4 – 20 mA, gdzie przepływające prądy są bardzo małe. Bagatelizowanie tego parametru prowadzi do pogorszenia warunków przewodzenia w torach sygnałowych. W przekaźnikach interfejsowych F&F, takich jak PG‑1P‑6A czy PG‑2P‑12A, minimalny prąd zestyku wynosi typowo 10 mA, co dobrze sprawdza się zarówno w aplikacjach sterujących, jak i w klasycznych torach sygnałowych.
W jakich sytuacjach ważna jest obciążalność prądowa styków [A]?
Obciążalność prądowa określa maksymalny prąd, jaki styk może przenosić w pracy ciągłej bez nadmiernego nagrzewania, przyspieszonego zużycia ani ryzyka zgrzania styków. Parametr ten określa, przy jakich wartościach prądu zestyk może pracować w sposób ciągły zgodnie z założeniami producenta. Dotyczy to zwłaszcza silników, grzałek, transformatorów, pomp, elektrozaworów i innych urządzeń, które podczas pracy generują wysokie obciążenie, a przy rozruchu często także duży prąd udarowy.
Właśnie dlatego przy projektowaniu układu należy dobrać przekaźnik nie tylko pod kątem napięcia zasilania cewki, ale przede wszystkim pod kątem prądu, jaki mają przenosić zestyki. Dla przykładu przekaźniki F&F serii PG mają różną obciążalność: 6 A w modelach PG‑1P, 12 A w PG‑2P oraz 5 A w kompaktowych przekaźnikach czterotorowych PG‑4P. Wybór odpowiedniego modelu zapewnia pracę zestyków w zakresie parametrów przewidzianych przez producenta oraz ogranicza ich obciążenie cieplne w pracy ciągłej.
Po co podawany jest maksymalny prąd rozruchowy [A]?

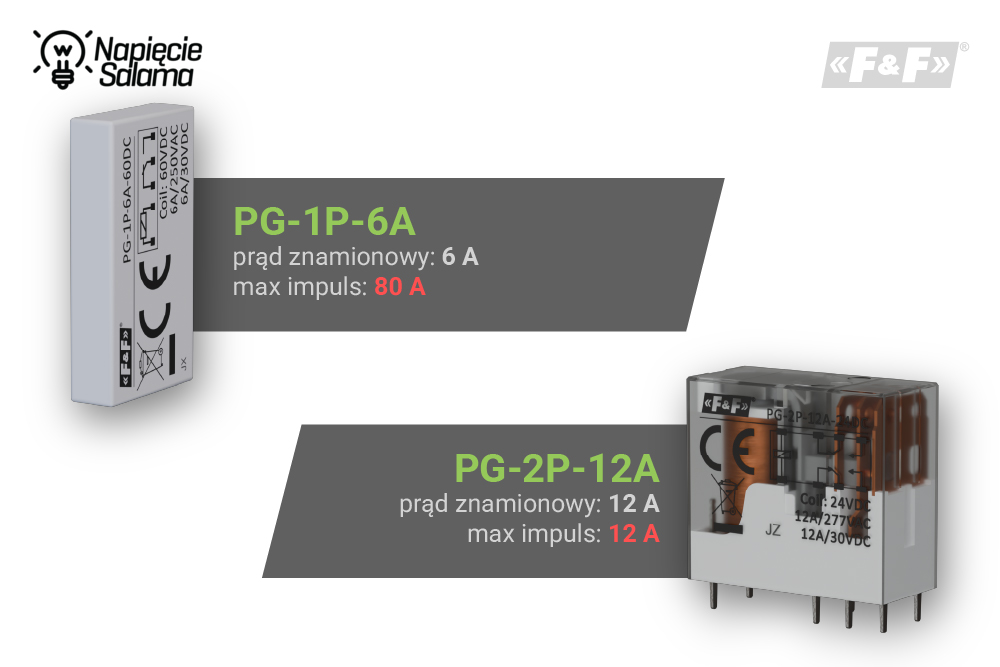

Maksymalny prąd rozruchowy określa, jak duży krótkotrwały impuls prądowy jest w stanie bezpiecznie wytrzymać styk przekaźnika w momencie załączenia obciążenia. W wielu urządzeniach prąd rozruchowy jest wielokrotnie wyższy niż prąd pracy ustalonej, dlatego parametr ten bywa równie ważny jak obciążalność prądowa długotrwała. Dotyczy to zwłaszcza odbiorników takich jak silniki, transformatory, zasilacze impulsowe, duże kondensatory czy oświetlenie LED, w których pierwsze milisekundy po podaniu napięcia potrafią obciążyć styki nawet kilkadziesiąt razy bardziej niż podczas normalnej pracy.
W praktyce maksymalny prąd rozruchowy informuje, czy dany przekaźnik przetrwa takie obciążenie bez zgrzania lub nadpalenia styków. Przykładowo przekaźniki F&F serii PG oferują bardzo różne możliwości pod tym względem: modele PG‑1P‑6A (prąd znamionowy 6 A) wytrzymują impulsy do 80 A, natomiast PG‑2P‑12A (prąd znamionowy 12 A) wytrzymują impulsy do 12 A, co odpowiada ich przeznaczeniu i konstrukcji.
Dlaczego należy zwrócić uwagę na napięcie znamionowe cewki i jej rodzaj AC lub DC?
Napięcie znamionowe cewki mówi, z jakiego obwodu sterującego możesz zasilić przekaźnik oraz w jakim środowisku automatyki będzie stabilnie pracował. Cewka musi być zasilona napięciem zgodnym ze specyfikacją producenta, co minimalizuje ryzyko niedomagań, przegrzewania albo braku zadziałania. W przekaźnikach interfejsowych F&F dobór wariantu jest prosty: w serii PG‑1P dostępne są cewki 12 V DC, 24 V DC i 60 V DC, a w aplikacjach zasilanych z sieci wykorzystuje się wersje z cewką 230 V AC, jak PG‑2P‑12A‑230 AC oraz odpowiednie warianty PG‑4P‑230 AC. Dzięki temu łatwo dopasujesz przekaźnik do wyjścia PLC lub modułu sterującego i unikniesz problemów przy uruchomieniu układu.
Cewka DC, czyli co sprawdzić przy zasilaniu stałym
Cewki na napięcie stałe są wrażliwe na wartość napięcia i biegunowość, a ich zachowanie opisują parametry pick‑up i drop‑out. Typowe obszary zastosowań to wyjścia tranzystorowe PLC, sterowniki bezpieczeństwa, systemy alarmowe oraz zasilacze 24 V DC. W praktyce:
- sprawdź tolerancję napięcia zasilającego oraz spadki na długich liniach, aby nie zejść poniżej napięcia odpadania cewki, co grozi niestabilną pracą przekaźnika,

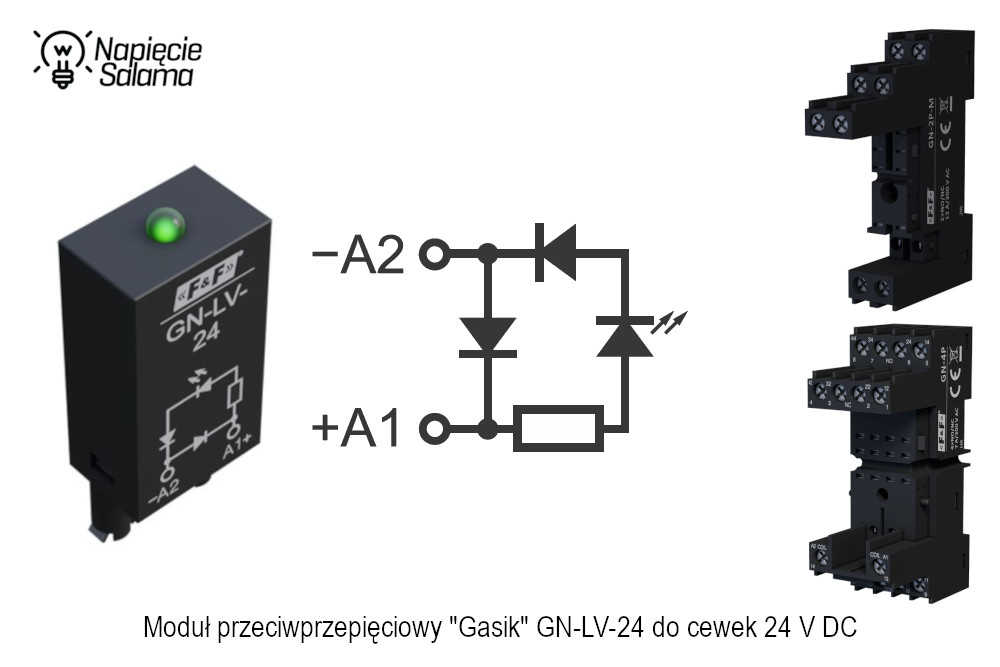

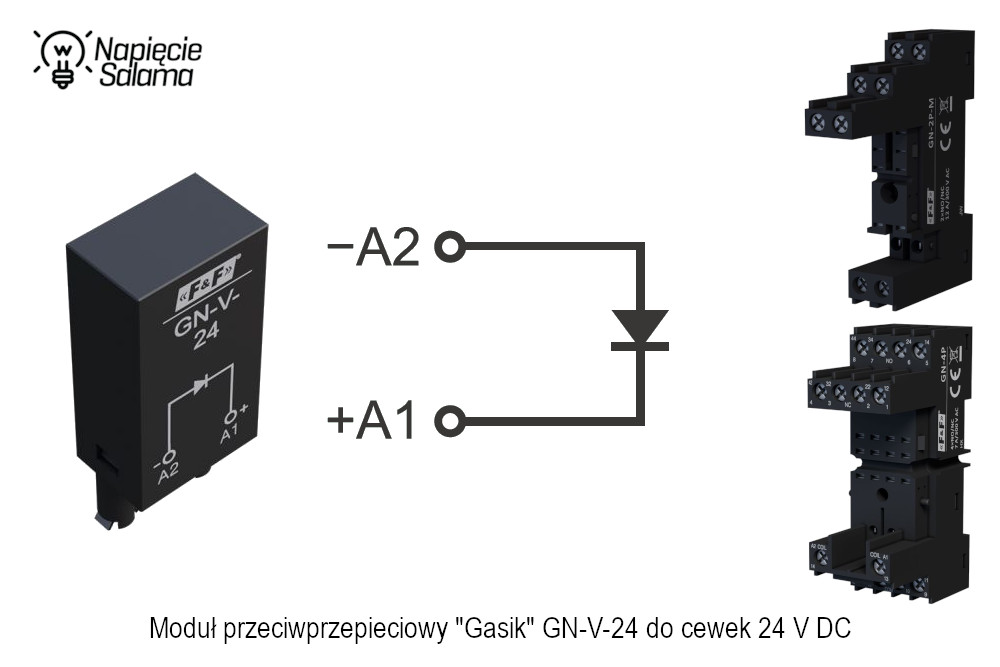

- w przypadku cewek DC zawsze stosuje się diodę tłumiącą (tzw. diodę flyback), ponieważ przy wyłączeniu cewki powstaje silny impuls indukcyjny. Dioda odprowadza energię z pola magnetycznego w sposób bezpieczny dla układu sterującego, dzięki czemu eliminuje przepięcia, stabilizuje pracę przekaźnika i wydłuża żywotność styków sterujących cewką.
- uwzględnij pobór mocy cewki DC w bilansie zasilacza i nagrzewanie w ciasnych szafach sterowniczych, zgodnie z tabelą katalogową serii PG, gdzie znajdziesz typowe wartości mocy cewki, na przykład 0,18 W w PG‑1P‑6A‑12 DC, 0,18 W w PG‑1P‑6A‑24 DC oraz 0,25 W w PG‑1P‑6A‑60 DC.
Czy w cewkach DC ważna jest polaryzacja napięcia?
W przekaźnikach elektromechanicznych z klasyczną cewką polaryzacja zwykle ma znaczenie, zwłaszcza wtedy, gdy cewka jest wyposażona w elementy ochronne, na przykład wbudowaną diodę gaszącą (flyback). W takim przypadku cewka ma określony plus i minus, a po odwróceniu polaryzacji dioda przewodzi, zwiera zasilanie cewki i przekaźnik nie dostaje napięcia roboczego, dlatego nie zadziała.
Jeśli cewka nie ma diody, to sama cewka jako element indukcyjny zadziała niezależnie od polaryzacji, jednak w praktyce polaryzacja i tak bywa istotna ze względu na kompatybilność z modułami wyjściowymi PLC, zasilaczami lub dodatkowymi zabezpieczeniami stosowanymi w układzie.
W praktyce instalacyjnej najbezpieczniejsza zasada brzmi:
Cewki DC podłączaj zgodnie z oznaczeniami producenta, ponieważ elementy dodatkowe (dioda, LED, rezystor) wymuszają prawidłową polaryzację.
Cewka AC, czyli na co uważać przy zasilaniu przemiennym
Cewki AC są przystosowane do pracy na napięciach przemiennych i współpracują z wyjściami przekaźnikowymi PLC albo przy napięciu sieciowym bezpośrednio z obwodami 230 V AC. W praktyce:
- zwróć uwagę na częstotliwość zasilania oraz tolerancje napięcia, co wpływa na pewność zadziałania i nagrzewanie,
- nie stosuj cewek AC na zasilaniu DC, ponieważ grozi to przegrzaniem i przeciążeniem układu,

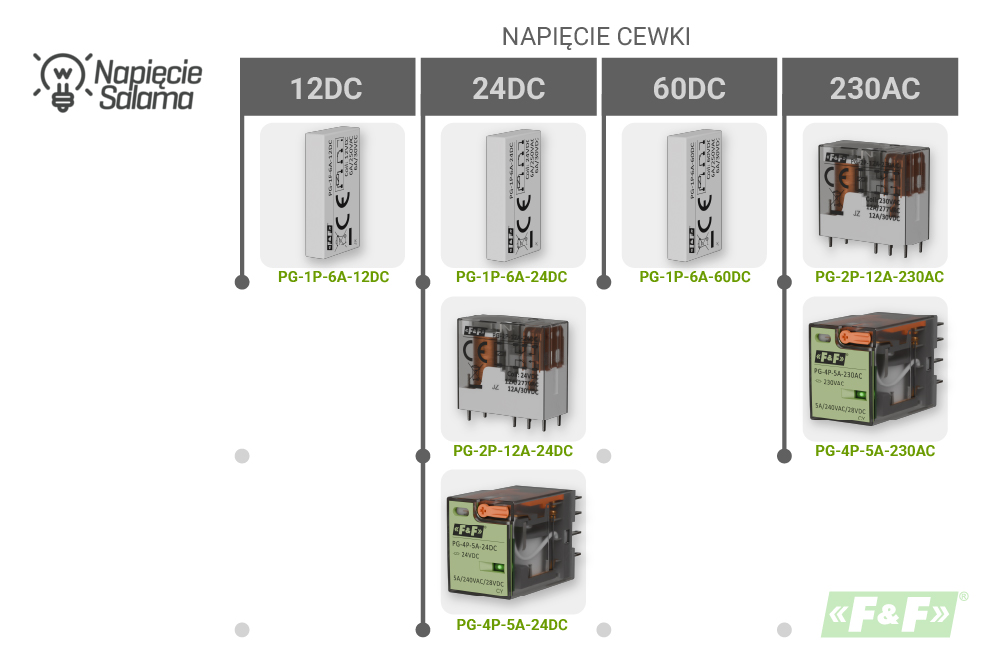

w ofercie F&F znajdziesz wersje z cewką 230 V AC w modelach PG‑2P‑12A‑230 AC oraz PG‑4P‑5A‑230 AC, które razem z gniazdami GN‑2P‑M i GN‑4P tworzą kompletny tor sterowania, a kompatybilne gasiki GN‑V‑230 lub moduły GN‑LV‑230 z sygnalizacją LED pomagają chronić styki oraz elementy sterujące przed przepięciami przy rozłączaniu indukcyjnych obciążeń.
Podsumowanie: dlaczego cewki AC i DC nie są zamienne?
Cewka AC zasilona napięciem DC
Taka cewka szybko się przegrzeje, ponieważ jej uzwojenie ma niską rezystancję i normalnie ogranicza prąd głównie dzięki reaktancji. Przy zasileniu napięciem stałym reaktancja znika, prąd rośnie do wartości niebezpiecznej i cewka w krótkim czasie może ulec uszkodzeniu.
Cewka DC zasilona napięciem AC
Taka cewka nie spali się, ale będzie pracowała niestabilnie. Brakuje w niej zwory zaciemniającej, dlatego rdzeń drga z częstotliwością 50/100 Hz, pojawia się charakterystyczne „buczenie”, słaba siła przyciągania i „dzwonienie” styków. W efekcie przekaźnik działa niepewnie i nie nadaje się do pracy w takim układzie.
Wniosek
Cewki AC i DC nie są zamienne. Aby zapewnić pewne działanie, brak przegrzewania i stabilną pracę styków, zawsze dobieraj przekaźnik zgodnie z napięciem i rodzajem zasilania w obwodzie sterującym.
W jakich przypadkach ważne jest maksymalne napięcie łączeniowe [V AC] styków?
Maksymalne napięcie łączeniowe określa, do jakiego poziomu napięcia styk może bezpiecznie przełączać obwód przy zachowaniu wymaganej izolacji i odstępów konstrukcyjnych. To jeden z kluczowych parametrów tam, gdzie przekaźnik ma załączać lub rozłączać obwody 230 lub 400 V AC, a więc w rozdzielnicach, układach automatyki budynkowej, torach sterowania oświetleniem czy w obwodach pomocniczych.
W praktyce oznacza to, że przekaźnik o maksymalnym napięciu łączeniowym 250 V AC będzie przeznaczony głównie do pracy w standardowych obwodach 230 V AC, natomiast modele o wyższej wartości, na przykład 277 V AC, zapewniają większy margines bezpieczeństwa i lepszą odporność dielektryczną w bardziej wymagających warunkach instalacyjnych.
Parametr ten jest szczególnie istotny wtedy, gdy obciążenie znajduje się daleko od rozdzielnicy, pracuje w środowisku o podwyższonym ryzyku przepięć lub wtedy, gdy w układzie występują odbiorniki o dużych prądach udarowych. Odpowiednio dobrane maksymalne napięcie łączeniowe gwarantuje, że styk zachowa stabilną izolację i nie dojdzie do jego przebicia podczas pracy pod pełnym napięciem.
Kiedy sprawdzać maksymalne napięcie łączeniowe [V DC]?
Maksymalne napięcie łączeniowe DC jest istotne wtedy, gdy przekaźnik ma przełączać obwody zasilane prądem stałym, na przykład linie bateryjne, obwody pomocnicze 24 – 60 V, układy fotowoltaiczne lub dowolne obciążenia, w których pojawia się stałe napięcie. W przeciwieństwie do obwodów AC, w prądzie stałym łuk elektryczny jest znacznie trudniejszy do wygaszenia, ponieważ nie ma naturalnych przejść sinusoidy przez zero. Oznacza to, że im wyższe napięcie DC, tym większe ryzyko utrzymania się łuku i szybszego niszczenia powierzchni styków.
Dlatego właśnie parametr maksymalnego napięcia łączeniowego DC określa, do jakiego poziomu napięcia stałego styk jest przystosowany. Typowe wartości dla przekaźników interfejsowych mieszczą się w zakresie około 28 – 30 V DC, co sprawdza się w obwodach niskonapięciowych automatyki. Parametr ten nie ogranicza pracy cewki, lecz dotyczy wyłącznie napięcia, które przełączają styki.
W praktyce maksymalne napięcie łączeniowe DC należy sprawdzać wszędzie tam, gdzie zestyk ma rozłączać tor prądu stałego, szczególnie w obwodach z energią zgromadzoną w kablach lub w elementach indukcyjnych takich jak cewki styczników. W takich aplikacjach odpowiednio dobrane napięcie łączeniowe decyduje o trwałości styków oraz o bezpiecznej i stabilnej pracy całego układu.
Po co jest napięcie probiercze między cewką a stykami [V/min.]?
Napięcie probiercze między cewką a stykami określa wytrzymałość izolacji dielektrycznej pomiędzy obwodem sterującym a obwodem przełączanym. W praktyce to test wysokim napięciem przykładanym przez określony czas (np. 1 minuta), który ma potwierdzić, że nie dojdzie do przebicia między sekcją cewki a zestykami. Dla instalatora i projektanta to szybka informacja, czy przekaźnik zapewni pewną separację galwaniczną nawet przy przepięciach i udarach pojawiających się w rozdzielnicy.
Znaczenie napięcia probierczego w aplikacjach sterowniczych
- chroni delikatne obwody sterujące PLC i modułów I/O przed przenikami z torów wykonawczych, gdzie pojawiają się wyższe napięcia, udary i zakłócenia,
- ogranicza ryzyko zakłóceń między równoległymi torami kablowymi, zasilaczami impulsowymi i elementami indukcyjnymi,
- podnosi ogólną niezawodność układu w czasie, gdy izolacja starzeje się w warunkach temperatury i wilgotności.
Wartość referencyjna dla przekaźników interfejsowych
W serii przekaźników interfejsowych PG od F&F wartość napięcia probierczego między cewką a stykami wynosi 5 000 V przez 1 minutę. To parametr potwierdzający wysoką odporność izolacji w kompaktowych modułach interfejsowych, które pracują obok siebie z układami 24 V DC, 230 V AC i odbiornikami generującymi prądy rozruchowe.
W skrócie – napięcie probiercze między cewką a stykami
Jeżeli w projekcie wymagana jest solidna separacja galwaniczna między sterowaniem a obciążeniem, szukaj przekaźników z wysokim napięciem probierczym między cewką a stykami. Wartość rzędu 5 000 V/min w nowoczesnych rozdzielnicach i szafach sterowniczych zapewnia komfort pracy i realny margines bezpieczeństwa.
Kiedy ważne jest napięcie probiercze przerwy zestykowej [V/min.]?
Probiercze napięcie przerwy zestykowej to wytrzymałość izolacji między rozwartymi stykami. Informuje, jak duże przepięcie wytrzyma zestyk bez przebicia.
Kiedy ten parametr ma znaczenie?
- Przy rozłączaniu cewek styczników, elektrozaworów i innych obciążeń indukcyjnych,
- na długich liniach, gdzie energia zgromadzona w kablach zwiększa wartość przepięć,
- w rozdzielnicach z dużą ilością urządzeń generujących zakłócenia.
Jak interpretować podaną przez producenta wartość?
Parametr podawany jest jako napięcie i czas, np. 1 000 V przez 1 minutę. Oznacza, że rozwarta przerwa zestykowa wytrzymuje takie obciążenie podczas testu.
Jakie są typowe wartości?
Przykładowo w przekaźnikach interfejsowych F&F serii PG wartość napięcia probierczego przerwy zestykowej wynosi 1000 V/min.
Wskazówka instalacyjna
Nawet przy wysokiej wytrzymałości przerwy zestykowej warto stosować ograniczniki przepięć po stronie obciążenia (moduły RC lub dedykowane gasiki do gniazd GN). To ogranicza erozję styków i poprawia trwałość całego układu.
W jakich aplikacjach liczy się maksymalna moc łączeniowa AC‑1 [VA]?
Parametr AC‑1 często bywa upraszczany do samej wartości prądu, mimo że opisuje konkretne warunki pracy styków z obciążeniem rezystancyjnym. Ale omówienie parametru zacznę od wyjaśnienia:
Dlaczego podawane są VA, a nie W?
Producenci podają moc w VA (woltoamperach), ponieważ jest to moc pozorna. W warunkach łączeniowych dla AC uwzględnia ona zarówno napięcie, jak i prąd, niezależnie od współczynnika mocy. Dla czystych obciążeń rezystancyjnych VA ≈ W, ale wartości w VA pozwalają precyzyjnie określić maksymalne dopuszczalne obciążenie styków i uniknąć przeciążenia podczas załączania.
Zadaniem projektanta lub instalatora jest ocena, jaki współczynnik mocy (cos φ) ma dany obwód albo sterowany odbiornik, a następnie sprawdzenie, czy wybrany przekaźnik ma odpowiednie parametry łączeniowe do pracy z takim obciążeniem.
Cos φ wpływa na realny prąd płynący przez zestyk w chwili załączania i rozłączania, dlatego dopiero po jego uwzględnieniu można określić, czy przekaźnik spełni wymagania aplikacji, czy też konieczny jest zapas mocy, wyższa kategoria pracy lub dodatkowe ograniczanie przepięć.
Co to są kategorie pracy
Kategorie pracy (kategorie użytkowania) określają, w jakich warunkach łączeniowych, i do jakich typów obciążeń producent zaprojektował pracę styków. Dzięki kategoriom pracy wiadomo, czy przekaźnik jest dobrany do grzałek, oświetlenia, elektromagnesów czy silników, oraz czy operacje łączeniowe będą częste, czy sporadyczne.
Jakie kategorie spotkasz w praktyce
W dużym uproszczeniu możemy przyjąć:
- AC‑1 obciążenia rezystancyjne, bez prądów rozruchowych i bez znaczącej indukcyjności,
- AC‑3, AC‑4 obciążenia silnikowe z prądami rozruchu i wyłączaniem prądu roboczego lub częstym łączeniem pod obciążeniem,
- AC‑5, AC‑7 obciążenia oświetleniowe i odbiorniki domowe,
- AC-5b sterowanie obwodami LED
- AC‑15 / DC‑13 obwody sterownicze cewek, elektromagnesów i elektrozaworów.
W modułowych przekaźnikach interfejsowych najczęściej pracujemy w kategorii AC‑1, a pozostałe parametry (takie jak prąd rozruchowy, moc łączeniowa DC czy napięcia probiercze) pomagają przewidzieć zachowanie styków przy obciążeniach innych niż czysto rezystancyjne.
Co oznacza kategoria AC‑1
AC‑1 dotyczy pracy z obciążeniami rezystancyjnymi w AC, czyli odbiornikami, które nie mają prądów rozruchowych i nie generują udarów przy załączaniu. Prąd ma charakter ustalony, a łuk przy rozłączaniu jest niewielki. Parametr AC‑1 [VA] określa, jaką moc takich obciążeń przekaźnik może bezpiecznie przełączać w pracy ciągłej.
Jak czytać wartość AC‑1 w dokumentacji przekaźników?
Moc łączeniowa AC‑1 podana w VA mówi, jaką rezystancyjną moc można bezpiecznie przełączać na jednym torze. Im większa wartość, tym większe obciążenie przekaźnik przeniesie bez przegrzewania styków.
Dobór powinien uwzględniać zapas mocy, temperaturę otoczenia, gęstość upakowania modułów i częstotliwość łączeń.
Wartości referencyjne dla przekaźników interfejsowych serii PG

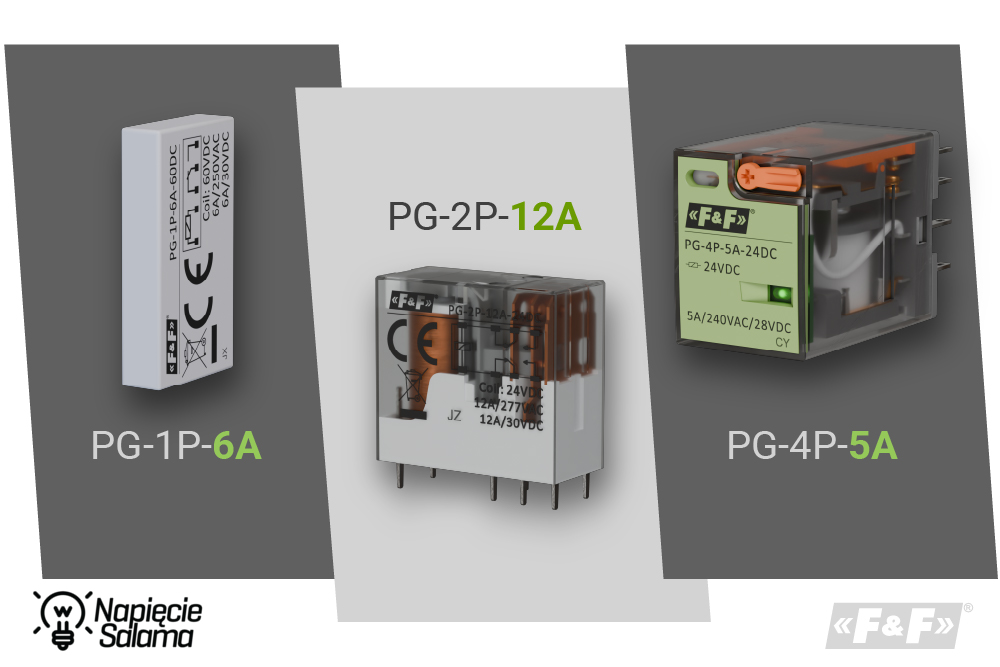

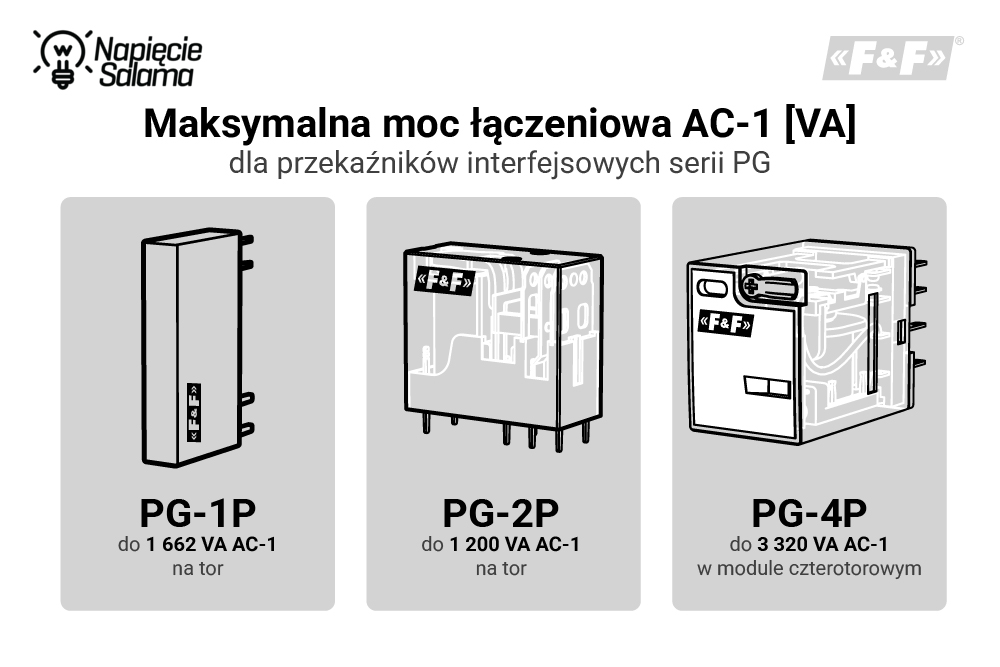

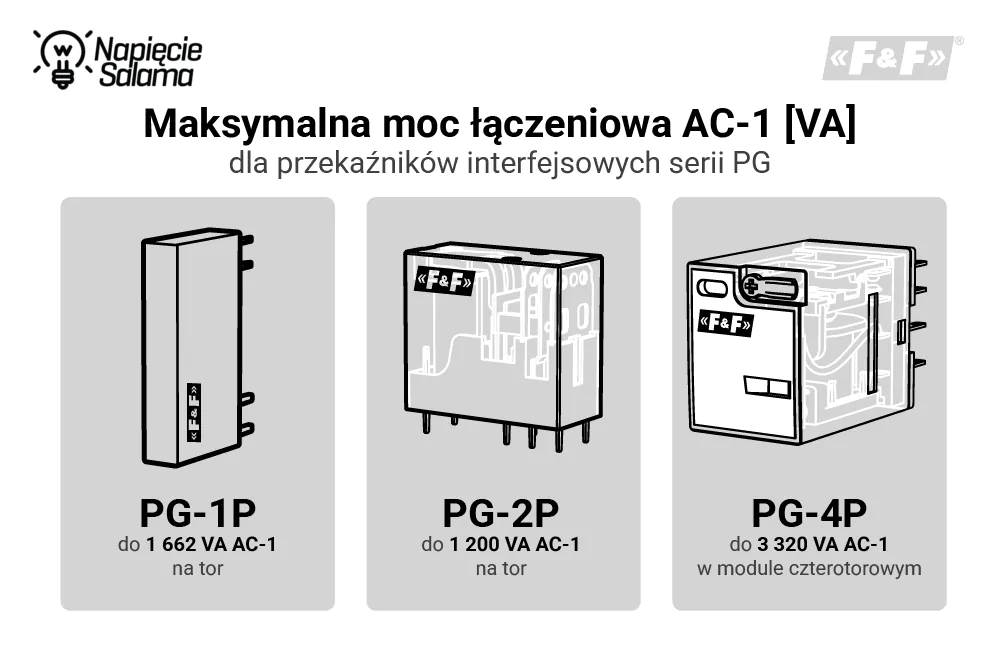

- PG‑1P max. 1 662 VA AC‑1 na tor,
- PG-2P max. 1 200 VA AC-1 na tor,
- PG‑4P max. 3 320 VA AC‑1 w module czterotorowym.
Parametry te pozwalają ocenić, czy pojedynczy tor przekaźnika poradzi sobie z mocą grzałki, maty lub obwodu oświetleniowego.
Wskazówka instalacyjna
Dla obciążeń rezystancyjnych dobieraj przekaźnik przede wszystkim według parametru AC‑1 [VA], z realnym zapasem mocy. Dla LED, zasilaczy, cewek i odbiorników z udarami koniecznie sprawdzaj również maksymalny prąd rozruchowy i rozważ stosowanie gasików po stronie obciążenia, aby ograniczyć erozję styków i wydłużyć trwałość elektryczną całego układu.
Kiedy ważna jest maksymalna moc łączeniowa DC [W]?
Zacznijmy od wyjaśnienia co to za parametr? Maksymalna moc łączeniowa DC, to graniczna moc obciążenia prądu stałego, którą przekaźnik może bezpiecznie rozłączyć przy zadanym zakresie napięcia i prądu DC. Łuk elektryczny palący się przy przepływie prądu stałego (DC) nie gaśnie naturalnie, dlatego producenci podają łącznie: napięcie DC w woltach, prąd DC w amperach, oraz maksymalną moc DC w watach.
Jak elektryk lub projektant powinien czytać omawiane dane?
Zawsze sprawdź trzy rzeczy naraz:
- czy napięcie DC obwodu mieści się w dopuszczalnym przez producenta zakresie,
- czy prąd roboczy DC nie przekracza dopuszczalnej wartości,
- czy moc obciążenia DC nie przewyższa maksymalnej mocy podanej w dokumentacji technicznej przekaźnika.
Dopiero spełnienie wszystkich trzech warunków oznacza poprawny dobór przekaźnika do przełączania prądów stałych DC.
Dlaczego w prądzie przemiennym moc podaje się VA, a w prądzie stałym W?
W prądzie przemiennym (AC) producenci podają VA, czyli moc pozorną, aby opisać warunki łączeniowe niezależnie od współczynnika mocy oraz fazy napięcia i prądu. Taki zapis daje bezpieczny limit dla styków przy różnych wartościach cos φ. W prądzie stałym (DC) nie ma przejść przez zero, a łuk nie wygasa samoczynnie, dlatego oprócz limitów napięcia prądu stałego [V DC] i prądu [A DC] podaje się także maksymalną moc łączeniową w watach [W]. W praktyce wartość Watów porządkuje wymagania dla konkretnego zestawu napięcia i prądu oraz pokazuje, ile energii styki muszą przerwać podczas rozwarcia, co lepiej oddaje trudność gaszenia łuku w prądzie stałym.
Kiedy parametr mocy łączeniowej DC jest kluczowy?
- obwody 24 – 60 V DC z elektroniką i modułami sterującymi,
- małe silniki, pompki, wentylatory DC,
- rozłączanie obciążeń z energią w kablach lub indukcyjnością, gdzie łuk w DC jest trudniejszy do wygaszenia.
Typowe wartości w przekaźnikach interfejsowych serii PG
Pamiętaj, że te liczby obowiązują przy wskazanych przez producenta limitach napięcia i prądu DC.
Wskazówka instalacyjna
Jeśli obciążenie DC podłączone do styków przekaźnika ma charakter indukcyjny, stosuj gaszenie przepięć po stronie DC, aby skrócić czas trwania łuku i ograniczyć erozję styków. Przy długich kablach przyjmij zapas względem limitu mocy DC, bo energia zgromadzona w linii zwiększa obciążenie łączeniowe.
Dlaczego warto patrzeć na znamionowy pobór mocy cewki [W]?
Znamionowy pobór mocy cewki określa, ile energii potrzebuje przekaźnik, aby utrzymać stan załączenia. Wartość ta bezpośrednio obciąża obwód sterujący np. wyjście sterownika PLC, moduł przekaźnikowy, zasilacz lub inną elektronikę.
Dlaczego znamionowy pobór mocy cewki jest ważny w praktyce?
- im większy pobór mocy przez cewkę, tym większe obciążenie źródła sterującego,
- przy dużej liczbie przekaźników sumaryczny pobór mocy może być znaczący,
- zbyt mocno obciążone wyjście sterownika może powodować błędy, restarty lub skrócenie żywotności,
- w aplikacjach bateryjnych lub energooszczędnych pobór mocy cewki ma bezpośredni wpływ na realny czas pracy.

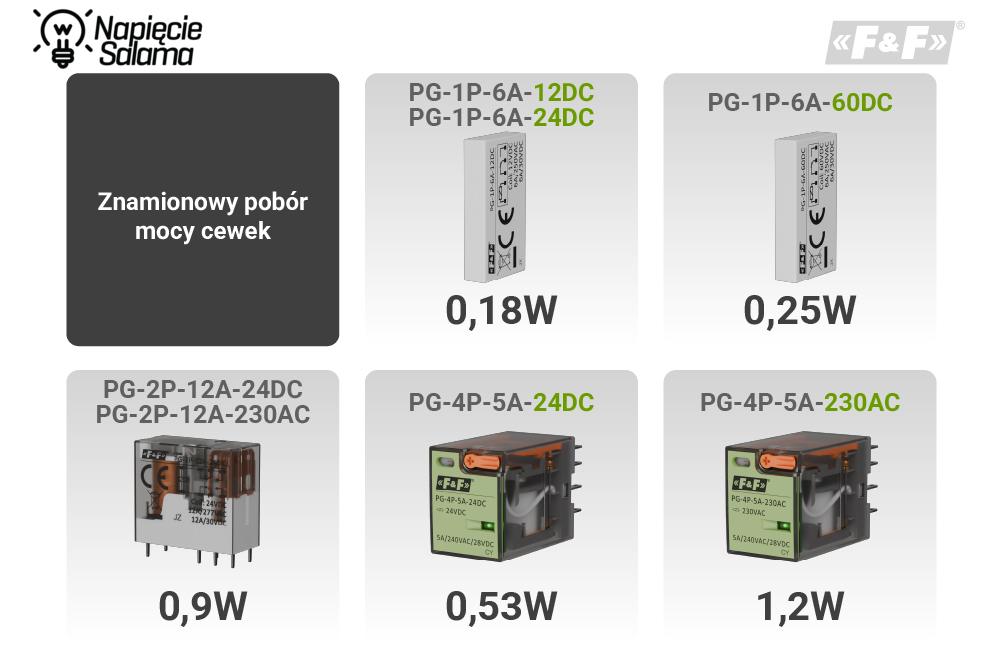

Np. w interfejsowych przekaźnikach F&F w zależności od modelu znamionowy pobór mocy przez cewkę wynosi od 0,18 W do 1,2 W
Kiedy szczególnie trzeba uwzględniać znamionowy pobór mocy przez cewkę przekaźnika?
- przy wielu przekaźnikach sterowanych z jednego zasilacza np. 24 V DC,
- gdy wyjścia sterownika PLC mają ograniczoną obciążalność,
- w automatyce budynkowej z dużą liczbą modułów w szafie,
- w instalacjach zasilanych z UPS, akumulatora lub paneli PV.
Wskazówka instalacyjna
Zawsze sumuj pobór mocy wszystkich cewek pracujących jednocześnie. Jeśli wartości są na granicy możliwości zasilacza, wybierz przekaźnik o niższym poborze lub zaprojektuj dodatkowe odciążenie (np. osobny zasilacz sterowniczy).
W jakich sytuacjach ważna jest rezystancja izolacji?
Rezystancja izolacji określa, jak dobrze przekaźnik oddziela elektrycznie obwód sterujący od obwodu przełączanego. Im wyższa rezystancja, tym mniejsze prądy upływu i tym pewniejsza separacja galwaniczna.
W przekaźnikach interfejsowych serii PG wartość rezystancji izolacji wynosi powyżej 1 000 MΩ przy 500 V prądu stałego, co świadczy o bardzo dobrej izolacji.
Kiedy rezystancja izolacji przekaźnika jest szczególnie ważna?
- w środowiskach o podwyższonej wilgotności lub temperaturze, gdzie izolacja może z czasem tracić parametry,
- w układach bezpieczeństwa, gdzie nie można dopuścić do jakiegokolwiek prądów upływu między torami,
- przy sterowaniu modułami PLC, elektroniką pomiarową i sygnałową, które są wrażliwe na prądy upływu,
- w aplikacjach z wysoką separacją galwaniczną, np. automatyka budynkowa, HVAC, BMS,
- tam, gdzie obwody sterujące i wykonawcze biegną blisko siebie i istnieje ryzyko przebicia.
Dlaczego warto zwracać uwagę na rezystancję izolacji przekaźnika?
Wysoka rezystancja izolacji ogranicza prądy upływu do wartości pomijalnych, stabilizuje działanie elektroniki sterującej i minimalizuje ryzyko niepożądanych zadziałań lub zakłóceń. To parametr często ignorowany przez instalatorów, a kluczowy w systemach z dużą liczbą modułów sterujących.
Wskazówka instalacyjna
Zawsze sprawdzaj rezystancję izolacji przy projektach, w których występuje połączenie: sterownik – przekaźnik – odbiornik. Jeśli instalacja jest duża, w wilgotnym środowisku, pracuje w wysokiej temperaturze lub w pobliżu urządzeń generujących zakłócenia, wybieraj przekaźniki z jak najwyższą rezystancją izolacji.
Po co w przekaźniku znać czas zadziałania i powrotu [ms/ms]?
Czas zadziałania i czas powrotu określają, jak szybko przekaźnik reaguje na sygnał sterujący oraz jak szybko wraca do stanu spoczynkowego po zaniku sygnału sterującego cewką. To dwa kluczowe czasy opisujące dynamikę pracy cewki i mechanizmu styków.
Dlaczego czas zadziałania i powrotu jest ważny?
Ponieważ czas zadziałania i powrotu musi być dopasowany do dynamiki sygnałów sterujących oraz wymagań czasowych układu, aby proces, impuls lub sekwencja sterująca były realizowane poprawnie. Szczególną uwagę na szybkość zadziałania i powrotu przekaźnika należy zwrócić:
- przy szybkich sekwencjach sterowania, gdzie nawet pojedyncze milisekundy mają znaczenie,
- w układach impulsowych, np. krótkie sygnały z PLC lub modułów logicznych,
- w blokadach bezpieczeństwa, gdzie zbyt wolny przekaźnik może opóźnić reakcję systemu,
- przy sterowaniu urządzeniami, które wymagają precyzyjnych czasów przełączeń.

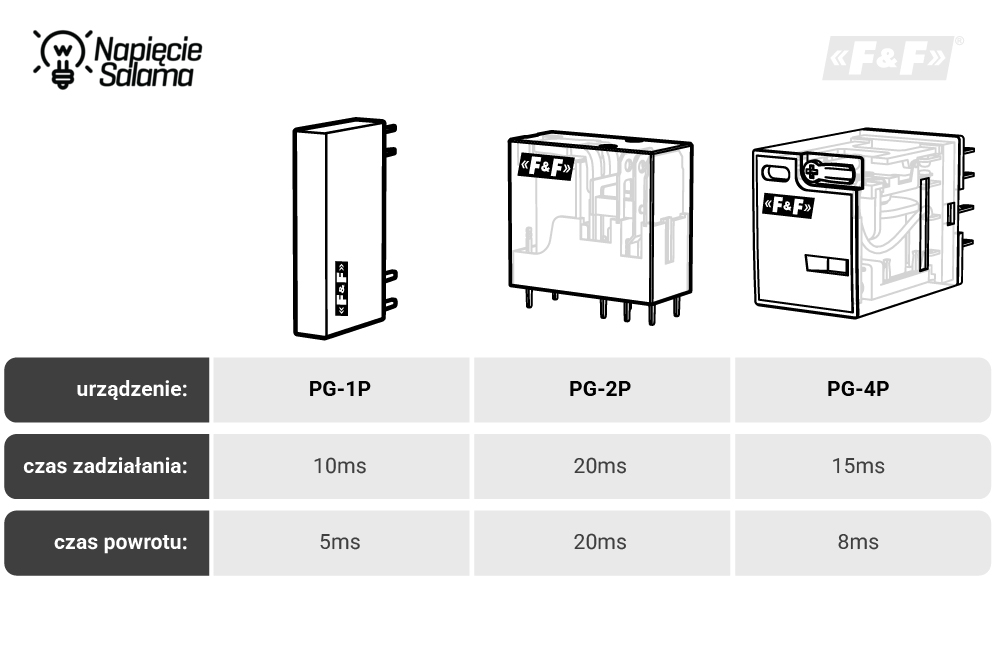

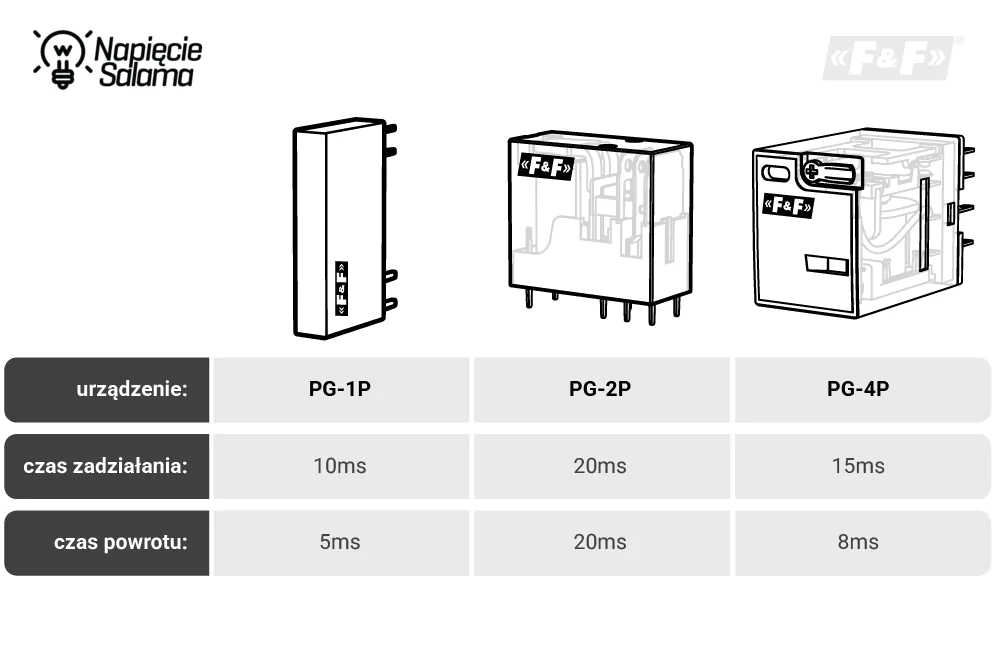

Typowe wartości zadziałania i powrotu w przekaźnikach interfejsowych F&F:
- PG‑1P: ok. 10 ms (zadziałanie) i 5 ms (powrót),
- PG‑4P: ok. 15 ms (zadziałanie) i 8 ms (powrót).
Są to czasy odpowiednie do większości aplikacji sterowniczych stosowanych w procesach automatyki.
Kiedy należy szczególnie zwrócić uwagę na czas zadziałania i powrotu przekaźnika?
- gdy przekaźnik steruje szybkim procesem lub generuje sygnał zwrotny do sterownika,
- gdy układ wymaga bardzo krótkich impulsów – przekaźnik o dłuższym czasie zadziałania może ich „nie widzieć”,
- gdy sekwencje sterowania są wieloetapowe i sumują się mikro‑opóźnienia,
- gdy przekaźnik ma współpracować z urządzeniami bezpieczeństwa lub sygnalizacyjnymi.
Wskazówka instalacyjna
Jeśli sterownik generuje krótkie impulsy (np. 10 – 20 ms), upewnij się, że przekaźnik ma czas zadziałania krótszy niż impuls. W przeciwnym razie przekaźnik może fizycznie nie zdążyć przełączyć styków, mimo że sterownik wysłał sygnał.
Kiedy istotna jest odporność na wibracje (AC), DA 10 – 55 Hz?
Odporność na wibracje określa, jak silne drgania mechaniczne przekaźnik może wytrzymać bez drgań styków, fałszywych zadziałań lub uszkodzeń. W przekaźnikach interfejsowych F&F serii PG wartość ta wynosi 1 mm DA w zakresie 10 – 55 Hz.
Co oznacza DA w odporności na wibracje?
DA (Double Amplitude) oznacza podwójną amplitudę drgań, czyli całkowity „rozstaw wychyleń” elementu podczas wibracji. To nie jest przyspieszenie, tylko mechaniczna amplituda ruchu mierzona w milimetrach. Np. DA = 1 mm oznacza, że element drga o ± 0,5 mm od pozycji spoczynkowej (razem 1 mm przemieszczenia).
Co oznacza zapis 10 – 55 Hz?
To zakres częstotliwości drgań, przy których przekaźnik musi zachować pełną funkcjonalność – bez drgań styków, bez fałszywych zadziałań i bez uszkodzeń mechanizmu. Czyli: „DA 1 mm, 10 – 55 Hz” oznacza, że przekaźnik wytrzymuje drgania o amplitudzie 1 mm w zakresie od 10 do 55 Hz.
W praktyce instalatorskiej
- to parametr kluczowy w maszynach, pojazdach, suwnicach i windach,
- drgania o tej amplitudzie i częstotliwości mogą powodować mikro‑odskoki styków w słabszych konstrukcjach,
- przekaźniki bez odpowiedniej odporności mogą „mrugać”, powodując losowe błędy w sterowaniu.
W serii PG przekaźniki interfejsowe F&F mają odporność na wibracje 1 mm DA w zakresie 10 – 55 Hz, co zapewnia stabilność w środowiskach przemysłowych o podwyższonych drganiach.
Dlaczego odporność przekaźników na wibracje jest ważna?
- drgania mogą powodować mikro‑odskoki styków, co prowadzi do przepięć i zakłóceń w obwodzie,
- wibracje skracają żywotność przekaźnika, jeśli konstrukcja nie jest odporna na ruch i rezonanse,
- zbyt niska odporność może generować niekontrolowane sygnały w obwodach sterowania.
W jakich aplikacjach odporność na wibracje ma kluczowe znaczenie?
- maszyny i linie produkcyjne, gdzie występują ciągłe drgania konstrukcji,
- pojazdy, pojazdy szynowe, wózki magazynowe,
- windy, podnośniki, suwnice,
- szafy sterownicze montowane na konstrukcjach podatnych na wibracje,
- obiekty, gdzie pracują silniki, agregaty lub sprężarki.
Wskazówka instalacyjna
Jeśli przekaźnik pracuje w środowisku z drganiami, wybieraj modele o potwierdzonej odporności na wibracje i stosuj sztywne mocowanie gniazda na szynie DIN. W skrajnych warunkach rozważ dodatkowe tłumienie drgań po stronie konstrukcji lub montaż półprzewodnikowych przekaźników SSR.
W jakich przypadkach ważna jest odporność na udary [m/s²]?
Odporność na udary określa, jak duże krótkotrwałe wstrząsy mechaniczne przekaźnik jest w stanie wytrzymać bez uszkodzenia konstrukcji i bez niekontrolowanego rozwarcia lub zwarcia styków. W przekaźnikach interfejsowych F&F serii PG wartość ta wynosi około 100 m/s², co odpowiada mniej więcej 10 g.
Czym różni się odporność na udary od odporności na wibracje?
Odporność na wibracje dotyczy ciągłych drgań o określonej amplitudzie (DA) i częstotliwości. To test „długotrwałych wstrząsów”, które mogą powodować mikro‑odskoki styków i zaburzenia pracy, jeśli przekaźnik nie jest na nie odporny.
Odporność na udary dotyczy jednorazowych, krótkich uderzeń mechanicznych o dużym przyspieszeniu (np. 100 m/s²). To test odporności na nagłe wstrząsy – typowe przy transporcie, uderzeniu maszyny, gwałtownym hamowaniu czy rezonansach konstrukcji.
W skrócie
- wibracje = drgania ciągłe, mała amplituda, wielokrotne działanie,
- udary = pojedyncze „kopnięcia”, duże przyspieszenie, krótki czas działania.
Oba parametry są ważne, ale wibracje wpływają na stabilność pracy styków, a udary na trwałość mechaniczną całej konstrukcji przekaźnika.
Dlaczego odporność na udary jest ważna?
- silne uderzenia mogą spowodować skok zestyków albo ich chwilowe drganie,
- powtarzające się udary skracają trwałość mechanizmu i sprężyn,
- w aplikacjach przemysłowych nawet jednorazowy wstrząs może spowodować niepożądane przełączenie przekaźnika.
Co to jest „skok zestyków”?
Skok zestyków to krótkotrwałe, niezamierzone oderwanie lub dociśnięcie styków pod wpływem mocnego wstrząsu. W praktyce może wystąpić:
- gdy przekaźnik jest załączony, udar powoduje chwilowe rozwarcie styków (mikroprzerwa),
- gdy przekaźnik jest wyłączony, udar może spowodować chwilowe zetknięcie styków (fałszywe załączenie).
Trwa to ułamki milisekundy, ale w instalacjach sterowniczych wystarczy do:
- niekontrolowanego podania sygnału,
- błędu sterownika,
- zatrzymania maszyny,
- zadziałania lub blokady układu bezpieczeństwa.
Gdzie odporność na udary ma kluczowe znaczenie?
- transport maszyn i rozdzielnic, gdzie występują silne przeciążenia,
- prasy, wykrawarki, młoty, maszyny wibracyjne,
- urządzenia narażone na gwałtowne zatrzymania, odbicia lub uderzenia,
- instalacje mobilne, moduły montowane na konstrukcjach podatnych na silne wstrząsy.
Jak w praktyce czytać parametr odporności na udary?
Wartość, np. 100 m/s², oznacza maksymalną intensywność udaru, przy której przekaźnik nadal pracuje stabilnie. Parametr dotyczy krótkich impulsów przyspieszenia, które w realnych warunkach mogą wystąpić wielokrotnie podczas pracy maszyny.
Wskazówka instalacyjna
Jeśli przekaźnik pracuje w środowisku z silnymi wstrząsami, zwróć uwagę nie tylko na odporność na udary, ale również na odporność na wibracje. Oba parametry wzajemnie się uzupełniają i wpływają na trwałość oraz pewność działania modułu sterującego.
Kiedy patrzeć na trwałość mechaniczną [ilość cykli]?
Trwałość mechaniczna określa, ile cykli przełączeń bez obciążenia (sam ruch mechanizmu styków) przekaźnik jest w stanie wykonać, zanim pojawią się: zużycie sprężyn, luz na elementach ruchomych, mikroodkształcenia powierzchni roboczych styków („sklepanie się”) albo spadek precyzji działania. W przekaźnikach interfejsowych F&F serii PG trwałość jest to około 10 milionów cykli.
Dla porządku: trwałość elektryczna jest zawsze mniejsza, ponieważ dochodzi zużycie łukowe i termiczne wynikające z przenoszenia prądu.
Dlaczego trwałość mechaniczna jest ważna?
- Określa, jak trwały jest mechanizm przekaźnika niezależnie od obciążenia elektrycznego,
- pozwala ocenić, czy przekaźnik poradzi sobie w aplikacjach z bardzo dużą liczbą przełączeń,
- wysoka trwałość mechaniczna jest podstawą stabilnej pracy w układach automatyki z intensywnym taktowaniem.
W jakich sytuacjach patrzeć na parametr trwałości mechanicznej?
- W aplikacjach z ciągłym lub częstym przełączaniem, np. liczniki impulsów, szybkie sekwencje sterowania PLC, automatyka procesowa,
- w funkcjach sygnalizacyjnych, gdzie przekaźnik może klikać setki tysięcy razy rocznie,
- w systemach testujących, laboratoryjnych lub symulacyjnych, gdzie liczba cykli jest bardzo wysoka,
- kiedy zależy Ci na długiej żywotności nawet przy minimalnym obciążeniu elektrycznym.
Jak w praktyce czytać parametr trwałości mechanicznej?
Parametr trwałość mechaniczna dotyczy wyłącznie cykli pracy wykonywanych bez przepływu prądu przez zestyk. Opisuje więc sam ruch mechanizmu styków, ich dociśnięcie i powrót, bez udziału obciążenia elektrycznego. To zupełnie inna wartość niż trwałość elektryczna, która zależy od obciążenia, napięcia, prądów rozruchowych i rodzaju odbiornika.
Wskazówka instalacyjna
Jeżeli układ sterowania często przełącza sygnały, dobieraj przekaźnik z jak najwyższą trwałością mechaniczną i pamiętaj, że trwałość elektryczna zawsze będzie znacznie niższa. Dlatego do obciążeń indukcyjnych i LED-owych koniecznie stosuj gaszenie (ograniczanie) przepięć.
W jakich zastosowaniach istotna jest trwałość elektryczna [ilość cykli]?
Trwałość elektryczna określa liczbę cykli przełączeń pod obciążeniem, jakie przekaźnik może wykonać, zanim styki ulegną zauważalnej erozji. To trwałość w realnych, obciążonych warunkach pracy, a nie „na sucho”. W przekaźnikach F&F serii PG jest to 30 tys. cykli dla PG‑1P oraz 100 tys. cykli dla PG‑2P i PG‑4P.
Czy trwałość elektryczna jest podawana przy znamionowym prądzie obciążenia zestyku?
Trwałość elektryczna przekaźnika jest określana przy prądzie znamionowym oraz w warunkach testowych określonych w normie (zwykle IEC/PN‑EN 61810 dla przekaźników elektromagnetycznych). Oznacza to, że deklarowana liczba cykli (np. 30 tys. lub 100 tys.) jest podawana przy znamionowym prądzie i znamionowym obciążeniu. Każde odejście od warunków testowych (indukcyjność, pojemność, prądy udarowe, LED-y) zmniejsza realną liczbę cykli, jaką wytrzyma przekaźnik.
Trwałość elektryczna spada, jeśli:
- prąd obciążenia styku jest wyższy niż znamionowy,
- obciążenie nie jest rezystancyjne (indukcyjne, pojemnościowe, LED),
- występują duże prądy rozruchowe,
- brakuje dodatkowego ograniczenia przepięć.
Czyli: wartość podawana w katalogu producenta to nie „gwarancja z życia”, tylko wynik testu w laboratoryjnych warunkach znamionowych.
Dlaczego trwałość elektryczna jest niższa od mechanicznej?
- Podczas rozłączania powstaje łuk elektryczny, który wypala powierzchnię styku,
- im wyższa moc, prąd rozruchowy lub charakter indukcyjny odbiornika, tym szybsza erozja styku,
- pod wpływem przepływu prądu, zestyki odkształcają się termicznie, a powierzchnia styków traci przewodność,
- mechanizm przekaźnika może „przeżyć” miliony cykli, ale styki nie, ponieważ niszczy je łuk elektryczny, temperatura i przepięcia.
Kiedy patrzeć przede wszystkim na trwałość elektryczną?
- W aplikacjach z częstymi załączeniami, np. taktowanie grzałek lub sekwencje sterowników PLC,
- przy LED‑ach, transformatorach, cewkach, gdzie łuk i prądy udarowe mocno zużywają styki,
- w sterowaniu pompami i wentylatorami, które często startują i zatrzymują się,
- przy obciążeniach blisko maksymalnej mocy łączeniowej, gdzie margines jest mały.
Jak trwałość elektryczną czytać w praktyce?
Trwałość elektryczna to realistyczna trwałość styków. Jeśli obciążenie jest ciężkie (indukcyjne, pojemnościowe, z udarami), lub jest duża częstotliwość operacji łączeniowych, to faktyczna żywotność zestyków przekaźnika może być znacznie niższa niż podana w tabelach producentów.
Wskazówka instalacyjna
Jeśli układ wykonuje częste operacje łączeniowe, a obciążenia nie są „czysto” rezystancyjne, nie kieruj się tylko maksymalną mocą łączeniową AC‑1. Najważniejsze jest dobranie przekaźnika do charakteru obciążenia oraz ograniczenie erozji styków, czyli:
- stosuj ograniczenie przepięć przy obciążeniach indukcyjnych i pojemnościowych,
- nie dobieraj przekaźnika „na styk”, zapewnij zapas prądu i mocy względem realnych warunków pracy,
- unikaj pracy styków przekaźnika przy wartościach granicznych podawanych w katalogu,
- jeśli to możliwe, zmniejsz częstotliwość łączeń,
- w aplikacjach, w których operacje łączeniowe są bardzo częste, rozważ użycie przekaźników półprzewodnikowych SSR.
Kiedy krytyczny jest parametr: temperatura otoczenia?
Zakres temperatury otoczenia określa, w jakim zakresie temperatur przekaźnik interfejsowy, oraz dedykowane mu gniazdo zachowają deklarowane przez producenta parametry. Dla przekaźników interfejsowych F&F serii PG to typowo -40 … 85 °C, a dla gniazd GN maksymalnie do 75 °C. W praktyce ograniczeniem całego zestawu bywa niższa z tych wartości.
Dlaczego to ważne
- wysoka temperatura przyspiesza starzenie izolacji i sprężyn, podnosi rezystancję styków oraz zwiększa ryzyko „sklejania”,
- niska temperatura zwiększa czasy zadziałania, może obniżać energię cewki i pewność przełączenia,
- sumaryczne nagrzewanie od cewek wielu zamontowanych koło siebie przekaźników (moc czynna w watach) kumuluje się w ciasnej rozdzielnicy.
Miejsce montażu przekaźników interfejsowych w rozdzielnicy ma znaczenie
- w rozdzielnicy występuje pionowy rozkład temperatury: na górze jest cieplej niż na dole, szczególnie pod zasilaczami, falownikami i nad urządzeniami o większej mocy strat,
- przekaźniki zamontowane w górnych częściach rozdzielnicy pracują w wyższej temperaturze niż te umieszczone niżej, ponieważ ciepłe powietrze naturalnie unosi się do góry. W efekcie ich realny zapas względem dopuszczalnej temperatury pracy jest mniejszy.
- Przy projektowaniu kolejności modułów uwzględnij „gorące sekcje” i nie lokuj nad nimi grup przekaźników.
Wzajemne oddziaływanie termiczne przekaźników
- wiele przekaźników obok siebie oznacza lokalne podwyższenie temperatury, bo każdy przekaźnik oddaje ciepło z cewki i styków,
- im ciaśniej upakowane przekaźniki interfejsowe, tym gorsza konwekcja i wyższa temperatura pracy sąsiadów,
- w praktyce zwiększ chłodzenie (odległości między grupami przekaźników) lub przeplataj je z elementami o mniejszych stratach ciepła.
Konieczność przerw wentylacyjnych i organizacji przepływu powietrza
- zostawiaj przerwy wentylacyjne między blokami przekaźników interfejsowych,
- w rozdzielnicy zapewnij pionowy przepływ powietrza: wlot u dołu, wylot u góry. Unikaj zasłaniania perforacji drzwi i dachu rozdzielnicy,
- przy wysokim zagęszczeniu elementów w rozdzielnicy rozważ chłodzenie w postaci dodatkowej wentylacji lub wymuszonego obiegu powietrza,
- jeżeli praca ciągła powoduje przekroczenia temperatur granicznych, zwiększ odstępy pomiędzy przekaźnikami lub użyj przekaźników o niższym poborze mocy cewki.
Kiedy patrzeć na temperaturę panującą w rozdzielnicy w pierwszej kolejności?
- Rozdzielnice zewnętrzne narażone na bezpośrednie działanie promieni słonecznych,
- miejsca w których okresowo występuje podwyższona temperatura np. kotłownie, węzły cieplne, maszynownie,
- rozdzielnice z dużym upakowaniem aparatów szczególnie pracujących w trybie ciągłym,
- obszary nad zasilaczami impulsowymi, przemiennikami, zasilaczami LED,
- instalacje z wieloma przekaźnikami pracującymi równocześnie.
Wskazówka instalacyjna
- Dobieraj gniazdo i przekaźnik interfejsowy z zapasem względem realnej temperatury panującej w miejscu montażu. Pamiętaj, że dla całego zestawu limit narzuca element o niższej dopuszczalnej temperaturze pracy, np. dla F&F gniazdo do 75 °C przy przekaźniku do 85 °C.
- Sumuj moce cewek pracujących jednocześnie i oceń skutki „piętrzenia” modułów w gorącej strefie szafy.
- Jeśli w rozdzielnicy pracuje kilka przekaźników interfejsowych, przeanalizuj ich sposób pracy i ustal, które z nich załączają się najczęściej jednocześnie. Staraj się rozmieścić je tak, aby nie grupować obok siebie przekaźników, których cewki pracują w tym samym czasie. Dzięki temu ograniczysz wzajemne nagrzewanie się modułów i ułatwisz odprowadzanie ciepła.

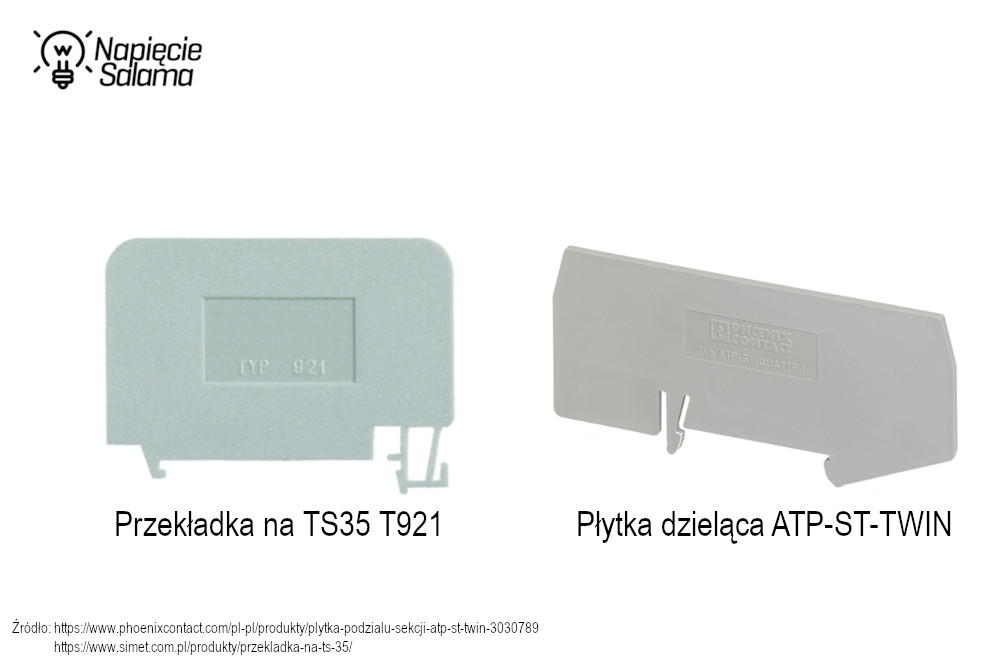

- W zależności od potrzeb pomiędzy przekaźnikami lub grupami przekaźników stosuj dodatkowe odstępy np. przekładki lub płytki dzielące ułatwiające chłodzenie poprzez swobodny przepływ powietrza.
Po co producent podaje dopuszczalną wilgotność względną?
Dopuszczalna wilgotność względna określa, przy jakiej wilgotności powietrza przekaźnik zachowuje swoje parametry i nie występują zjawiska pogarszające izolację. Dla interfejsowych przekaźników F&F serii PG parametr ten wynosi do 85 % RH (Relative Humidity) przy braku kondensacji pary wodnej.
Dlaczego wilgotność względna jest ważna?
- wysoka wilgotność obniża rezystancję izolacji, zwiększa prądy upływu i może prowadzić do fałszywych zadziałań,
- na zimnych powierzchniach może pojawić się kondensacja, która powoduje korozję styków i elementów metalowych,
- pogarsza się trwałość materiałów izolacyjnych w przekaźniku, zwłaszcza w długotrwałej pracy.
W jakich sytuacjach wilgotność względna ma kluczowe znaczenie?
- Rozdzielnice zewnętrzne, wiaty, garaże, kontenery techniczne,
- kotłownie, węzły cieplne, pomieszczenia o zmiennej temperaturze i skokach wilgotności,
- obiekty przemysłowe, hale o dużej wilgotności procesowej,
- instalacje narażone na duże różnice temperatur (wejścia do tuneli, chłodnie, magazyny).
W tego typu miejscach ryzyko kondensacji wilgoci jest największe, nawet jeśli chwilowo wilgotność mieści się w ustalonej normie.
Jak czytać parametr wilgotności względnej w praktyce?
„Do 85 % wilgotności względnej, bez kondensacji” oznacza, że powietrze może być bardzo wilgotne, ale nie może dojść do wykroplenia wody na elementach przekaźnika. To wykroplenie, a nie sama wilgotność, uszkadza izolację i przyspiesza korozję styków.
Wskazówki instalacyjne dotyczące wilgotności względnej
Praca urządzeń elektrycznych w środowisku o podwyższonej wilgotności względnej wymaga szczególnej uwagi. Wilgoć wpływa na rezystancję izolacji, sprzyja korozji i zwiększa ryzyko kondensacji pary wodnej, dlatego sposób montażu ma kluczowe znaczenie dla niezawodności instalacji.
- Stosuj rozdzielnice o podwyższonej klasie szczelności. Dobieraj obudowy o klasie IP dopasowanej do warunków otoczenia. Szczelna obudowa ogranicza przedostawanie się wilgotnego powietrza i minimalizuje ryzyko skraplania pary wodnej na aparaturze.
- Zaplanuj grzałkę antykondensacyjną lub niewielkie dogrzewanie wnętrza rozdzielnicy. Utrzymanie temperatury wewnątrz obudowy odrobinę wyższej niż temperatura otoczenia skutecznie zapobiega powstawaniu rosy. Grzałki antykondensacyjne stabilizują mikroklimat i zwiększają żywotność zamontowanego wyposażenia.
- Unikaj prowadzenia kabli nad urządzeniami wrażliwymi. Na kablach może dochodzić do skraplania wilgoci, która potem spływa po zewnętrznej powłoce lub opada kroplami z poziomo prowadzonych odcinków kabla. Prowadzenie kabli bokiem lub dołem rozdzielnicy zmniejsza ryzyko zawilgocenia przekaźników, modułów elektronicznych i listw połączeniowych.
- W miejscach o dużej wilgotności i niskiej temperaturze stosuj aparaturę o najwyższej możliwej rezystancji izolacji. Wilgoć obniża rezystancję izolacji i przyspiesza procesy starzeniowe. Przekaźniki, zasilacze oraz elementy sterujące powinny mieć deklarowane wysokie parametry izolacji, szczególnie w pomieszczeniach z dużymi wahaniami temperatury lub nieogrzewanych rozdzielniach.

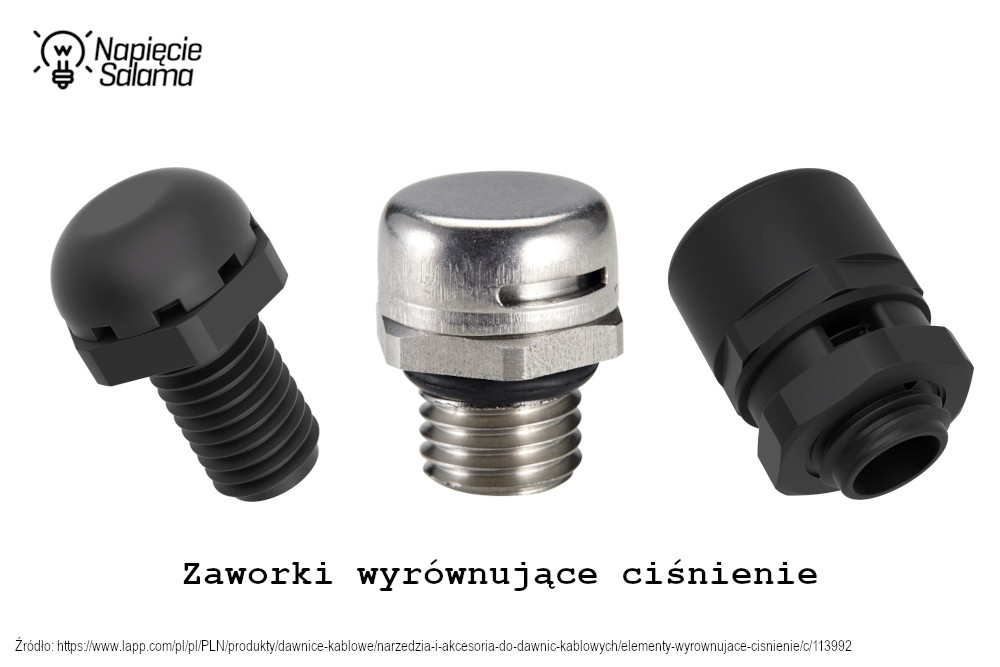

- Rozważ zastosowanie w obudowie zaworków wyrównujących ciśnienie. Zaworki z membraną umożliwiają kontrolowaną wymianę powietrza, jednocześnie blokując wodę i pył. Stabilizują ciśnienie w rozdzielnicy i ograniczają zasysanie wilgotnego powietrza przy nagłych zmianach temperatury. Znacząco zmniejszają ryzyko kondensacji, a tym samym poprawiają trwałość aparatury.
Kiedy wymiary przekaźnika (szer. × wys. × głęb.) mają znaczenie?

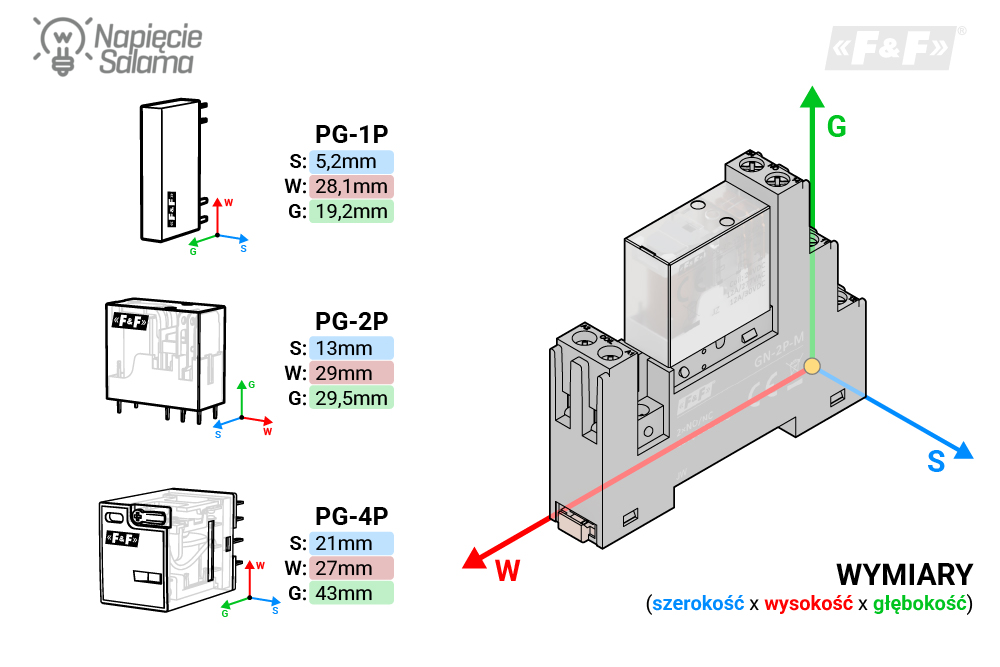

Wymiary przekaźnika określają, jak dużo miejsca zajmuje on w rozdzielnicy, jak wpływa na prowadzenie kabli oraz jakie warunki montażowe trzeba zapewnić, aby przekaźnik pracował stabilnie. W serii PG przekaźników interfejsowych F&F typowe wymiary to 5,2 × 28,1 × 19,2 mm dla PG‑1P oraz 21 × 27 × 42,5 mm dla PG‑4P, różnice te przekładają się na sposób planowania rozdzielnicy.
Dlaczego wymiary przekaźników są istotne w praktyce
- Planowanie modułów na szynie DIN – szerokość aparatu bezpośrednio określa liczbę przekaźników, które zmieszczą się na danym odcinku szyny TH35. Ma to znaczenie zwłaszcza przy dużej liczbie sygnałów lub w prefabrykacji szaf sterowniczych.
- Wpływ na temperaturę pracy – ciasne upakowanie przekaźników interfejsowych utrudnia odprowadzanie ciepła i może podnosić temperaturę sąsiadujących elementów. Większe przekaźniki lub modele o większej liczbie styków często wymagają więcej miejsca odstępu.
- Prowadzenie kabli i dostęp serwisowy – duża głębokość przekaźnika interfejsowego zamontowanego w gnieździe, oraz znaczna wysokość mogą komplikować prowadzenie kabli w rozdzielnicach. Dotyczy to szczególnie miejsc, gdzie kable zasilające i sterownicze znajdują się za szyną TH35, albo gdzie przestrzeń montażowa jest ograniczona przez kanały kablowe.
- Zarządzanie przestrzenią w rozdzielnicy – zbyt szerokie przekaźniki ograniczają miejsce na dodatkowe moduły takie jak zasilacze, listwy zaciskowe, moduły wejść-wyjść lub urządzenia komunikacyjne.
Gdzie wymiary przekaźników mają największe znaczenie?
- W małych rozdzielnicach, gdzie każdy milimetr przestrzeni modułowej jest istotny,
- w szafach sterowniczych wymagających montażu dużej liczby przekaźników interfejsowych,
- w płytkich rozdzielnicach podtynkowych, gdzie ograniczona głębokość utrudnia prowadzenie kabli,
- w instalacjach, w których wymagana jest przejrzystość prowadzenia okablowania i łatwy dostęp serwisowy.
Jak praktycznie interpretować wymiary przekaźników?
- Szerokość określa liczbę modułów i możliwość grupowania przekaźników według funkcji.
- Wysokość decyduje o montażu za osłonami i drzwiczkami oraz o dostępie do zacisków.
- Głębokość jest kluczowa w płytkich obudowach oraz tam, gdzie z tyłu biegną kable lub kanały kablowe.
Wskazówka instalacyjna
Przy dużej liczbie przekaźników, aby ograniczyć nadmierne podnoszenie temperatury warto zaplanować między nimi dodatkowe odstępy wentylacyjne. W płytkich rozdzielnicach lub przy bardzo gęstym okablowaniu lepiej wybierać przekaźniki o mniejszej szerokości i głębokości. Ułatwia to prowadzenie kabli, poprawia czytelność rozdzielnicy i zmniejsza ryzyko przekroczenia dopuszczalnej temperatury pracy aparatury.
| Przekaźniki interfejsowe | PG-1P-6A-12DC | PG-1P-6A-24DC | PG-1P-6A-60DC | PG-2P-12A-24DC | PG-2P-12A-230AC | PG-4P-5A-24DC | PG-4P-5A-230AC |
|---|---|---|---|---|---|---|---|
| Liczba i rodzaj zestyków | 1P | 2P | 4P | ||||
| Materiał styków | AgSnO2 | ||||||
| Odległość między cewką a stykami | 8 mm | ≥ 8 mm | 6 mm | ||||
| Rezystancja zestyku | ≤ 100 mΩ | ||||||
| Minimalny prąd zestyku | 10 mA | ||||||
| Obciążalność prądowa | 6 A | 12 A | 5 A | ||||
| Maksymalny prąd rozruchowy | 80 A | 12 A | 5 A | ||||
| Napięcie znamionowe cewki | 12 V DC | 24 V DC | 60 V DC | 24 V DC | 230 V AC | 24 V DC | 230 V AC |
| Maksymalne napięcie łączeniowe | 250 V AC | 240 V AC | 277 V AC | ||||
| Maksymalne napięcie łączeniowe | 30 V DC | 28 V DC | 30 V DC | ||||
| Napięcie probiercze między cewką a stykami | 5000/1 V/min | ||||||
| Napięcie probiercze przerwy zestykowej | 1000/1 V/min | ||||||
| Maksymalna moc łączeniowa | 1 662 AC-1 VA | 1 200 AC-1 VA | 3 320 AC-1 VA | ||||
| Maksymalna moc łączeniowa | 180 DC W | 140 DC W | 360 DC W | ||||
| Znamionowy pobór mocy cewki | 0,18 W | 0,25 W | 0,9 W | 0,53 W | 1,2 W | ||
| Rezystancja izolacji | > 1 000 MΩ 500 V DC | ||||||
| Czas zadziałania/powrotu typ. | 10/5 ms/ms | 20/20 ms/ms | 15/8 ms/ms | ||||
| Odporność na wibracje, DA 10 – 55 Hz |
1 mm | ||||||
| Odporność na udary | 100 m/s² | 98 m/s² | |||||
| Trwałość mechaniczna | 10 000 000 cykli | ||||||
| Trwałość elektryczna | 30 000 cykli | 100 000 cykli | |||||
| Temperatura otoczenia | −40 do 85 °C | ||||||
| Wilgotność względna | 5 – 85 % | ||||||
| Wymiary [szer.×wys.×głęb.] | 5,2 × 28,1 × 19,2 mm | 13 × 29 × 29,5 mm | 21 × 27 × 43 mm | ||||
| Gniazdo montażowe | GN-1P-24 | GN-1P-230 | GN-2P-M | GN-4P | |||
Akcesoria do gniazd przekaźników interfejsowych – po co są i kiedy warto je stosować
Same przekaźniki interfejsowe nie zawsze wystarczają do spełnienia wszystkich wymagań eksploatacyjnych układu sterowania. Dlatego producenci przewidują dodatkowe akcesoria montowane bezpośrednio w gniazdach przekaźników, których zadaniem jest ochrona elektroniki sterującej, ograniczenie zużycia styków oraz ułatwienie diagnostyki. Dla osób bez dużego doświadczenia właśnie te elementy są najczęściej pomijane, a to one w praktyce decydują o trwałości całego toru sterowania.
Gasiki – ochrona elektroniki sterującej
Gasiki (moduły gaszące) służą do tłumienia przepięć powstających w momencie wyłączenia cewki przekaźnika. Każda cewka jest elementem indukcyjnym, więc przy rozłączaniu generuje impuls napięciowy (przepięcie), który może uszkadzać wyjścia sterowników PLC, przekaźniki półprzewodnikowe lub inne elementy elektroniki sterującej.
Montowane w gniazdach GN‑2P‑M i GN‑4P gasiki przejmują energię tego przepięcia i bezpiecznie ją rozpraszają, dzięki czemu napięcie nie „cofa się” do obwodu sterowania. Ich stosowanie jest szczególnie ważne przy wyjściach tranzystorowych PLC, w instalacjach z długimi kablami sterującymi oraz tam, gdzie występuje duża liczba cykli załączeń.
GN‑V‑24 – gasik do cewek 24 V DC
Ten wariant przeznaczony jest do przekaźników zasilanych napięciem 24 V DC (ważna jest polaryzacja +/-). Chroni wyjścia sterujące przed przepięciami powstającymi przy wyłączaniu cewki i stabilizuje pracę układu. To podstawowy element, który powinien być stosowany praktycznie zawsze przy sterowaniu przekaźników z obwodów niskonapięciowych DC.
GN‑V‑230 – gasik do cewek 230 V AC
Moduł przeciwprzepięciowy GN‑V‑230 pełni analogiczną funkcję jak GN‑V‑24, ale jest przeznaczony do cewek zasilanych napięciem 230 V AC. Ogranicza przepięcia pojawiające się przy rozłączaniu cewki i chroni elementy sterujące, przekaźniki pomocnicze oraz styki sterujące w aparaturze nadrzędnej.
Moduły sygnalizacyjne – ochrona i diagnostyka w jednym
Odmianą modułów przeciwprzepięciowych do przekaźników interfejsowych są gasiki typu „LV”, które łączą w sobie dwie funkcje: ograniczanie przepięć oraz sygnalizację pracy przekaźnika. Oprócz elementu tłumiącego posiadają one diodę LED informującą, czy cewka przekaźnika jest aktualnie zasilona.
W praktyce jest to bardzo proste, ale niezwykle pomocne rozwiązanie – wystarczy jedno spojrzenie na rozdzielnicę, aby sprawdzić, czy przekaźnik dostaje sygnał sterujący. W ofercie F&F dostępne są moduły sygnalizacyjne:

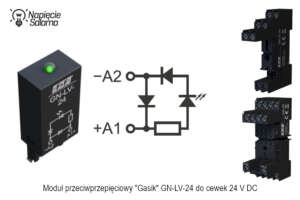

GN‑LV‑24 – moduł przeciwprzepięciowy z sygnalizacją LED dla cewek 24 V DC
Ten moduł przeznaczony jest do cewek 24 V DC. Chroni obwód sterowania przed przepięciami i jednocześnie sygnalizuje stan zasilania przekaźnika za pomocą diody LED. Jest szczególnie przydatny w rozdzielnicach automatyki, gdzie szybka diagnostyka skraca czas poszukiwania usterek.
GN‑LV‑230 – moduł przeciwprzepięciowy z sygnalizacją LED dla cewek 230 V AC
Moduł GN‑LV‑230 spełnia tę samą funkcję co wersja 24 V, ale jest przeznaczony do cewek 230 V AC. Zapewnia ograniczenie przepięć powstających podczas rozłączania cewki przekaźnika, oraz czytelną informację o stanie pracy przekaźnika, co ułatwia zarówno uruchamianie, jak i późniejszą eksploatację instalacji.
Kiedy stosowanie modułów przeciwprzepięciowych LV jest szczególnie zalecane
Zastosowanie tych akcesoriów jest wskazane:
- przy sterowaniu przekaźników z wyjść PLC i elektroniki półprzewodnikowej,
- przy długich liniach sterujących, gdzie energia indukowana w kablach zwiększa amplitudę przepięć,
- w układach z dużą liczbą cykli łączeniowych,
- tam, gdzie ważna jest szybka diagnostyka i czytelna sygnalizacja stanu pracy.
W praktyce moduły przeciwprzepięciowe do przekaźników są relatywnie tanie w porównaniu z kosztami awarii sterownika lub przestoju instalacji, natomiast ich brak stanowi jedną z częstych przyczyn „niewyjaśnionych” uszkodzeń w obwodach sterowania.
Czy to wszystko na temat przekaźników elektromagnetycznych oferowanych przez F&F?
Nie. Do tej pory omawiałem przekaźniki interfejsowe stosowane w automatyce i instalacjach, wyjaśniając ich najważniejsze parametry techniczne oraz zasady prawidłowego doboru na etapie projektu. Parametry katalogowe są jednak tylko jednym z elementów wpływających na trwałość i niezawodność przekaźnika w realnych warunkach pracy. O tym, czy układ będzie działał stabilnie przez lata, w praktyce decyduje również sposób zastosowania przekaźnika, miejsce jego montażu oraz architektura całej instalacji.
Podsumowanie
W tej części artykułu uporządkowałem parametry techniczne elektromagnetycznych przekaźników interfejsowych i instalacyjnych oraz wyjaśniłem, co one oznaczają i kiedy mają znaczenie na etapie projektu. W praktyce jednak sama poprawność katalogowa nie zawsze gwarantuje niezawodność układu. W kolejnej części p.t. Jak uniknąć awarii w automatyce? Przekaźniki interfejsowe i instalacyjne w praktyce – zastosowania, architektura i najczęstsze błędy, przechodzę od kart katalogowych do realnych scenariuszy instalacyjnych, pokazując, dlaczego poprawnie dobrane przekaźniki ulegają awariom, jak wpływa na to miejsce montażu, temperatura, architektura rozdzielnicy oraz najczęstsze błędy popełniane podczas doboru i montażu, które ujawniają się dopiero w codziennej eksploatacji.
Poznajmy się – jestem Piotr Bibik
Od ponad 30 lat moje życie zawodowe kręci się wokół elektrotechniki. Nie jestem teoretykiem – moją wiedzę budowałem przez ćwierć wieku pracy u jednego z największych dystrybutorów materiałów elektrycznych w Polsce oraz podczas tysięcy godzin spędzonych na instalacjach.
Elektryka to moja pasja, a portal Napięcie Salama to miejsce, gdzie dzielę się bogatym doświadczeniem, które zdobywałem m.in. jako autor setek publikacji eksperckich dla czołowych portali branżowych (np. Łączy Nas Napięcie). Dziś tę wiedzę przekładam na konkretne wsparcie dla moich klientów, dbając o to, by każda instalacja była bezpieczna i nowoczesna.
Wierzę, że o trudnych sprawach można mówić prosto – tak, aby każdy inwestor i instalator mógł podjąć decyzję, która zapewni bezpieczeństwo jego rodzinie i urządzeniom.
W czym mogę Ci pomóc?
-
Dla Inwestorów: Prowadzę konsultacje techniczne, podczas których sprawdzam projekty i podpowiadam rozwiązania, które realnie działają.
-
Dla Instalatorów i Projektantów: Dzielę się doświadczeniem z zakresu nowoczesnej automatyki i systemów zasilania, pomagając unikać kosztownych błędów montażowych.
-
Dla Producentów: Pomagam spojrzeć na produkty oczami praktyka i rzetelnie przekazać ich wartość rynkowi.
Moja zasada jest prosta: instalacja ma być bezpieczna, nowoczesna i zrozumiała dla użytkownika. Jeśli szukasz rzetelnego doradztwa lub chcesz uniknąć awarii, o których piszę na tym blogu – zapraszam do kontaktu.
