Upalony przewód N – cichy zabójca Twojej elektroniki. Jak uniknąć katastrofy?

Upalony przewód neutralny to jedna z najgroźniejszych awarii, jaka może spotkać Twoją instalację elektryczną. W jednej chwili, z powodu braku punktu odniesienia, napięcie w gniazdku może drastycznie wzrosnąć i zamiast 230 V może dojść do wartości bliskich 400 V niszcząc podłączoną cenną elektronikę.

Często spotykam się z pytaniem: jak skutecznie zabezpieczyć dom przed skutkami przerwy w przewodzie neutralnym (N)?

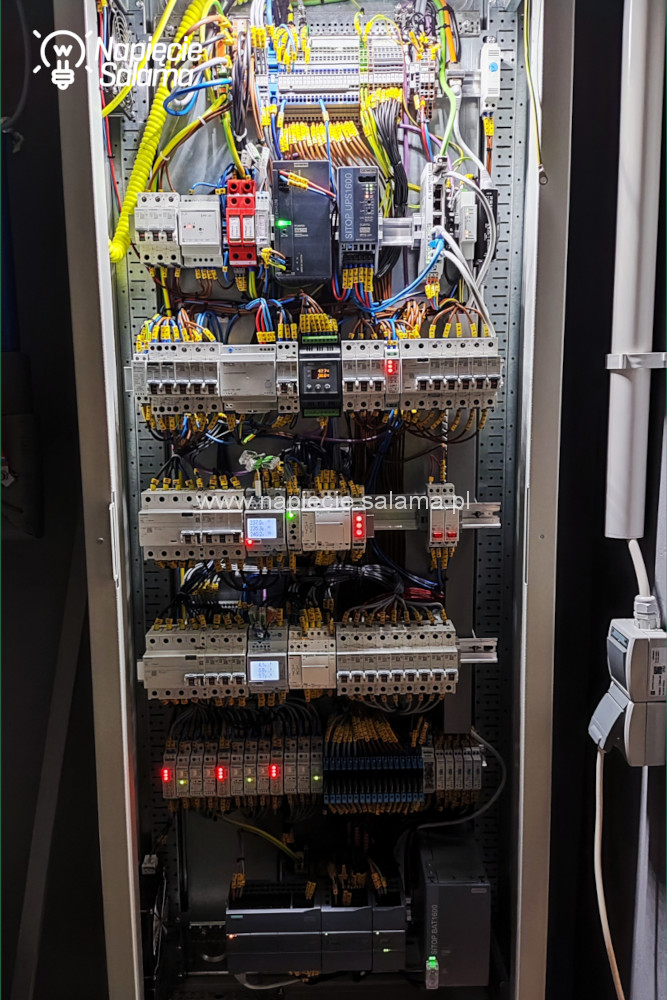

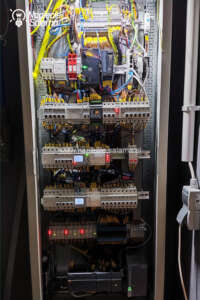

Aby nie być gołosłownym, taka sytuacja wystąpiła również w mojej instalacji gdzie jedna rozdzielnica z automatyką odpowiedzialną za ogrzewanie domu w której są również obwody jednofazowe została pomyłkowo zasilona bez przewodu neutralnego – efekt nic się nie wydarzyło ponieważ zadziałały zabezpieczenia które błyskawicznie odcięły zasilanie. Z poniższego artykułu dowiesz się, jak wykonać zabezpieczenie przed upalonym N które przetestowałem w swojej instalacji.

Mam świadomość, że wielu projektantów instalacji elektrycznych staje przed pozornym dylematem:

• zainstalować w 3-fazowej rozdzielnicy automatyczny przełącznik faz, by zapewnić pracę kluczowych 1-fazowych odbiorników przy zaniku napięcia, czy
• przekaźnik napięciowy, by chronić czułą elektronikę przed skutkami przerwy w przewodzie neutralnym?

Oba zabezpieczenia rzadko wchodzą w grę, ponieważ znacznie podnoszą koszt rozdzielnicy. Pamiętaj jednak o ważnym detalu technicznym: wybieraj wyłącznie takie przekaźniki napięciowe (nawet jednofazowe), które są odporne na napięcie zasilania powyżej 400 V AC.

Zamiast teoretyzować, pokażę Ci, jak w prosty sposób wdrożyć rozwiązanie, które uratowało moją automatykę. To zaskakujące, że tak skuteczna ochrona jest wciąż mało znana, mimo że jej realizacja nie wymaga skomplikowanych zabiegów.

Czy brak przewodu N często się zdarza?

TAK, to jest dość powszechna sytuacja która występuje na skutek pomyłki podczas prac elektryka, lub w przypadku wykonywanych operacji łączeniowych realizowanych np. przez wątpliwej jakości ATS-y, automatykę SZR, lub 4P „przełączniki” które nie mają osobnego sterowania „stykiem N”.

Wyobraź sobie scenariusz: w Twojej rozdzielnicy dochodzi do poluzowania jednego styku lub podczas prac na sieci następuje przerwa w przewodzie neutralnym. W jednej sekundzie lodówka, telewizor i pompa ciepła zaczynają dymić, mimo że bezpieczniki „nie wyrzuciły”. Brzmi jak horror? To codzienność przy tzw. „upalonym N”.

Jako elektrycy często skupiamy się na ochronie przed przeciążeniem czy zwarciem, zapominając o najgroźniejszej awarii w układzie trójfazowym czyli brakiem N. Dziś wyjaśnię Ci, dlaczego przerwa w „zerze” to wyrok dla urządzeń 230 V i jak profesjonalnie i skutecznie zabezpieczyć instalację przed taką sytuacją.

Dlaczego „brak zera” wpompowuje blisko 400 V do gniazdka?

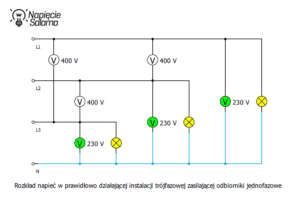

W prawidłowo działającej instalacji w układzie TN-S, TN-C lub TN-C-S znamionowe napięcie fazowe wynosi 230 V (mierzone między fazą a przewodem N). Przewód neutralny jest naszym punktem odniesienia.

Gdy jednak przewód N zostanie przerwany (np. w miejscu wejścia zasilania do rozdzielnicy), punkt odniesienia „pływa”. Potencjał przesuwa się w stronę fazy bardziej obciążonej, co dla urządzeń na pozostałych fazach oznacza drastyczny wzrost napięcia – nawet do około 400 V.

Co się wtedy dzieje?

• Elektronika ginie pierwsza: Zasilacze impulsowe i płyty główne AGD/RTV nie mają szans przy takim skoku napięcia.

• Warystory „oddają życie”: Elementy zabezpieczające przed przepięciami wbudowane wewnątrz urządzeń często wybuchają, próbując zdławić przepięcie (czytaj: Jak dobrać i zamontować ogranicznik przepięć? Poradnik – Zasilanie).

• Standardowe zabezpieczenia zawodzą: Zwykły wyłącznik nadprądowy (S-ka) nie wykryje wzrostu napięcia bo obserwuje prąd, a różnicówka (RCD) nie widzi zagrożenia ponieważ obserwuje prądy upływu a nie wzrost napięcia.

Na przedstawionym schemacie w przypadku przerwania przewodu neutralnego, napięcie jakie wystąpi pomiędzy przerwanym przewodem neutralnym (N) a dowolną fazą (L1; L2; L3) w tym wypadku zależy od rezystancji żarówki (w praktyce podłączonych do instalacji odbiorników). Dla łatwiejszego zrozumienia w uproszczeniu przyjąłem, że na odbiorniku nie wystąpią spadki napięć.

Cmentarzysko elektroniki – ile kosztuje chwila nieuwagi?

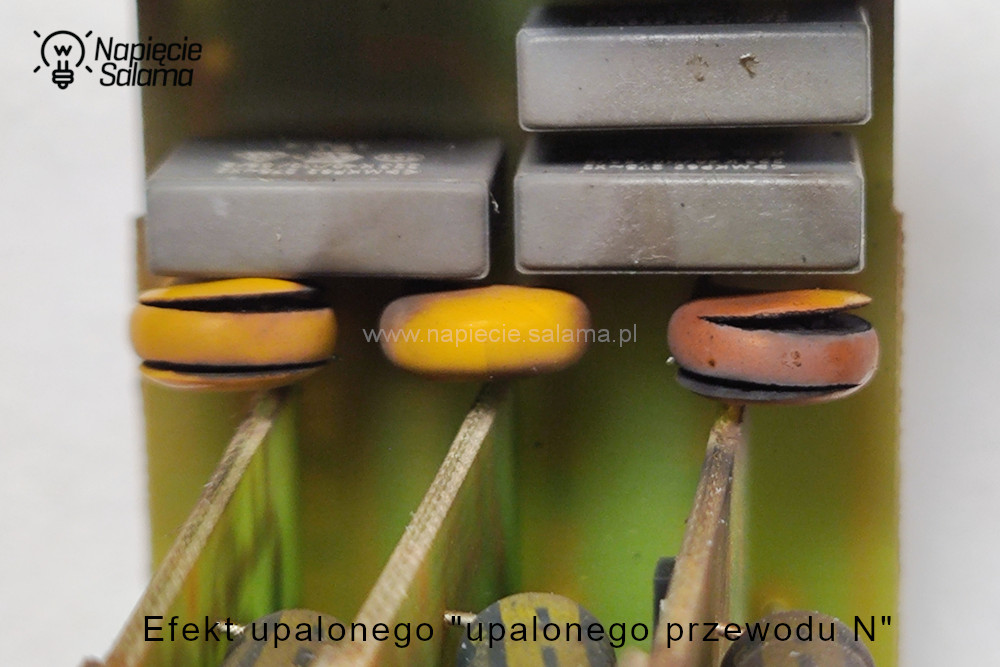

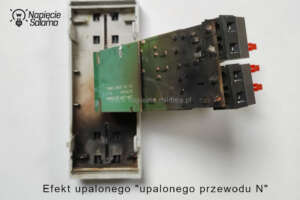

Teoria teorią, ale nic tak nie przemawia do wyobraźni jak widok spalonej elektroniki. Choć moja rozdzielnica z automatyką przetrwała dzięki odpowiednim zabezpieczeniom, nie wszystkie urządzenia w innych instalacjach które mam okazję oglądać a które nie były jeszcze chronione w opisany poniżej sposób miały tyle szczęścia – poniżej kilka przykładów.

Dlaczego te urządzenia zginęły? Ponieważ ich zasilacze są zaprojektowane do pracy przy 230 V (z tolerancją do ok. 253 V). Gdy przewód N zostaje przerwany, a faza zostaje obciążona nierównomiernie, napięcie gwałtownie rośnie. Wtedy elementy ochronne (np. warystory) biorą całą energię na siebie, aż do momentu, gdy dosłownie eksplodują, przepuszczając niszczycielską siłę dalej w głąb układu.

Koszt naprawy lub wymiany tylko tych kilku widocznych na zdjęciach urządzeń kilkukrotnie przewyższył koszt montażu jednego automatycznego przełącznika faz, o którym piszę poniżej.

Rozwiązanie: AZF skuteczny strażnik Twojej instalacji

Czy da się obronić przed upalonym N? Tak, stosując urządzenia, które stale monitorują parametry sieci i potrafią odciąć zasilanie w czasie liczonym w milisekundach.

Jednym z najskuteczniejszych zabezpieczeń dla obwodów jednofazowych zasilanych z sieci trójfazowej jest Automatyczny Przełącznik Faz np. AZF-3X. Należy podkreślić że w opisywanej tu sytuacji automatyczny przełącznik faz wykorzystujemy inaczej niż przewidział to producent. W założeniu producenta do automatycznego przełącznika faz podłączamy trzy fazy a w naszej sytuacji jedną. nie zmienia to faktu, że automatyczny przełącznik faz zadziała zgodnie z swoim przeznaczeniem jakie przewidział producent i w naszym przypadku skutecznie ochroni przed brakiem N.

Jak automatyczny przełącznik faz radzi sobie z „upalonym N”?

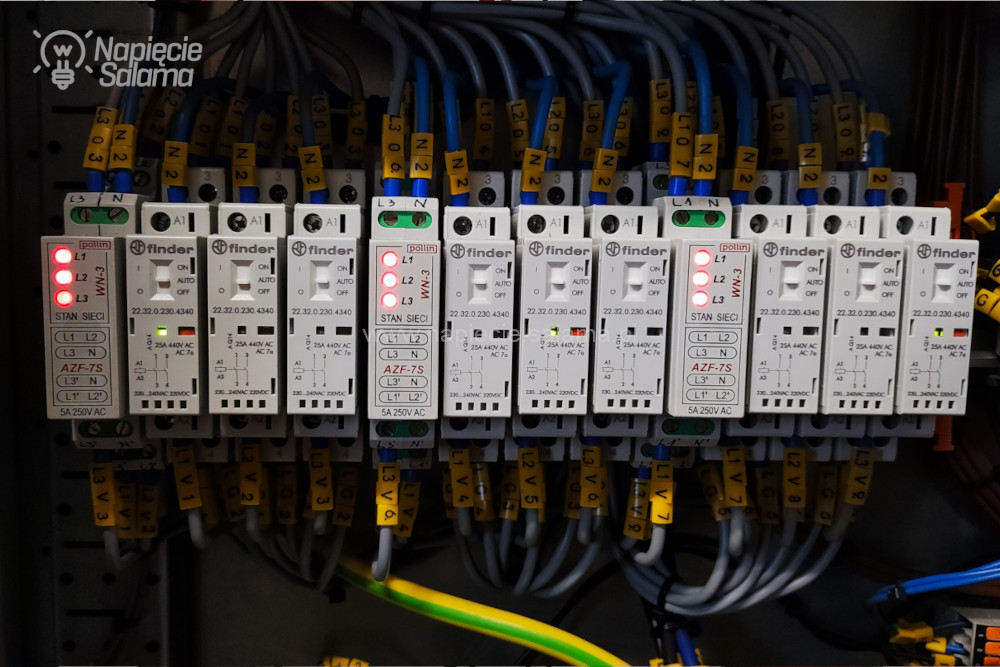

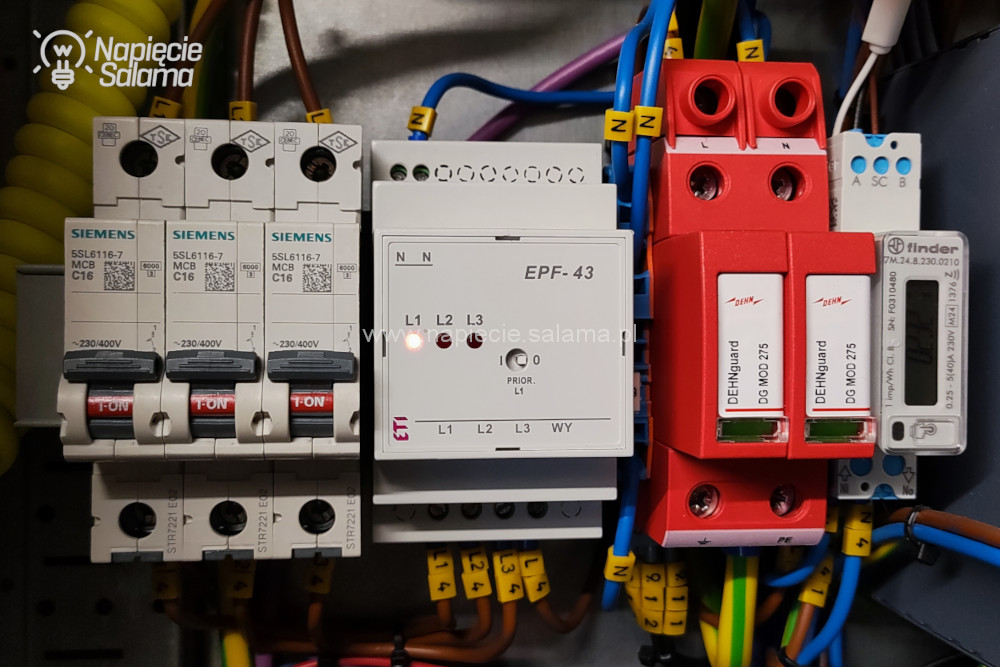

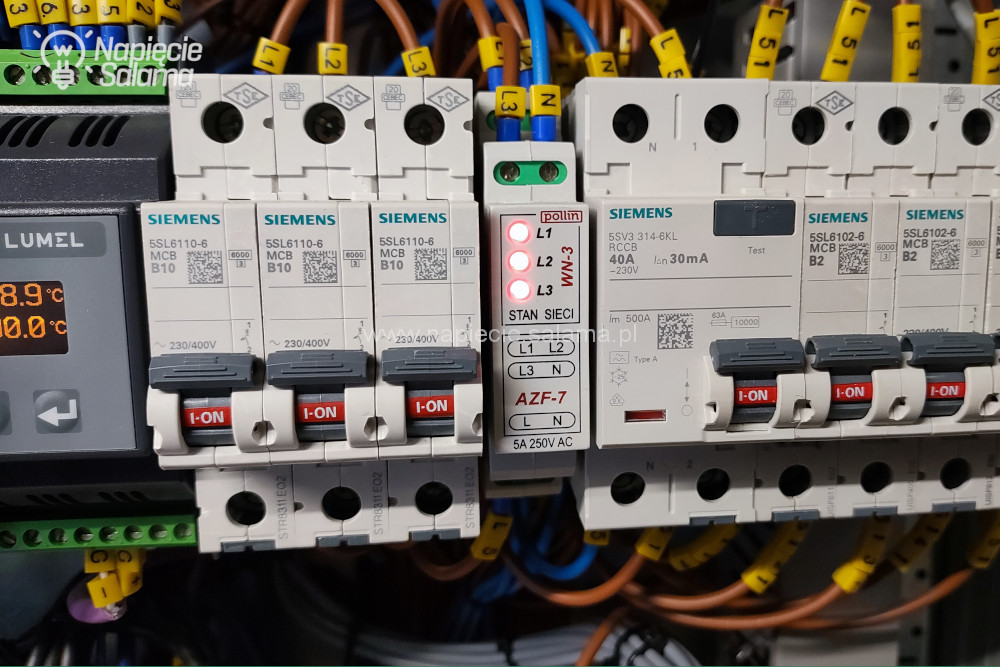

Poniżej opisuję sprawdzone przeze mnie automatyczne przełączniki faz produkcji Pollin AZF-7 i AZF-7S, oraz ETI EPF-43 które uratowały moją automatykę, a po konsultacjach z Pollin wiem że wszystkie produkowane przez nich AZF-y z powodzeniem mogą pracować jako zabezpieczenie przed brakiem N.

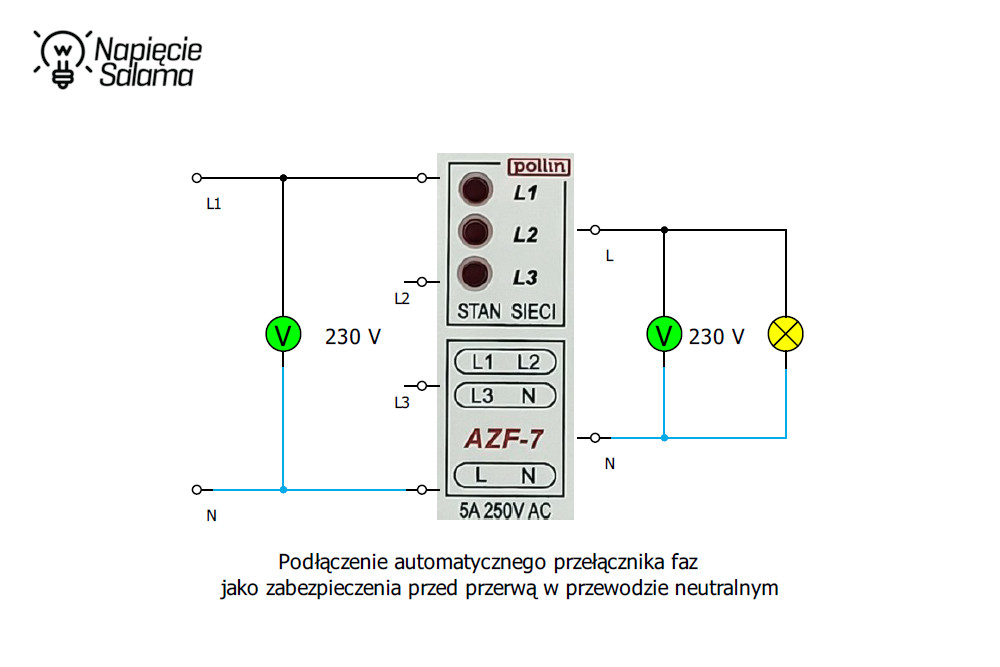

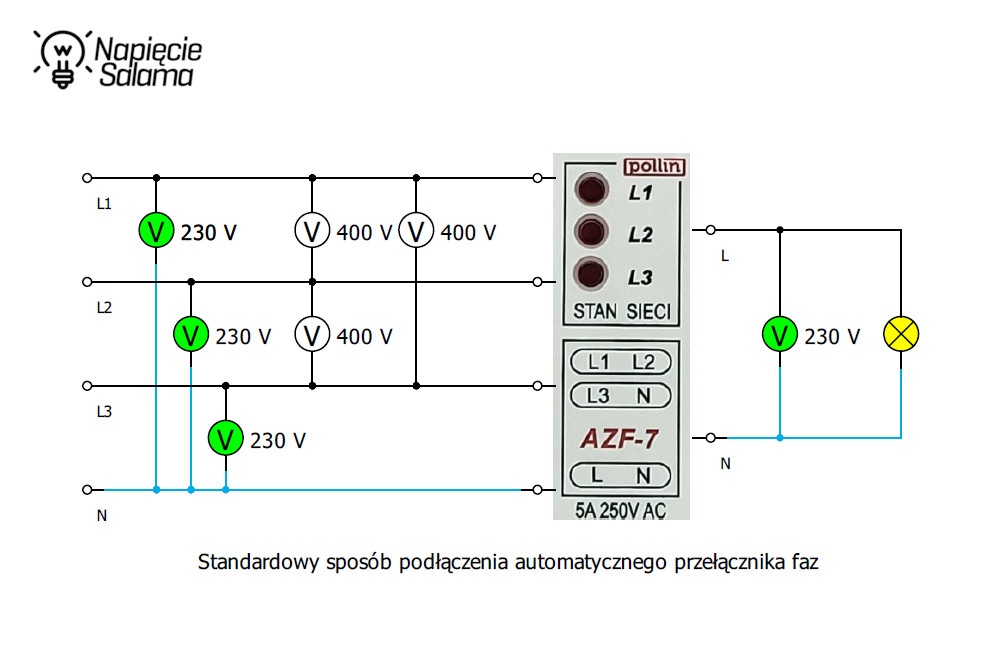

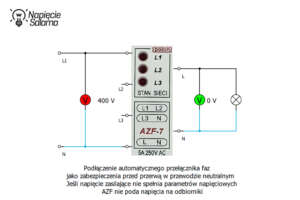

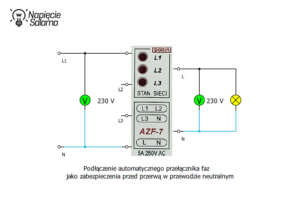

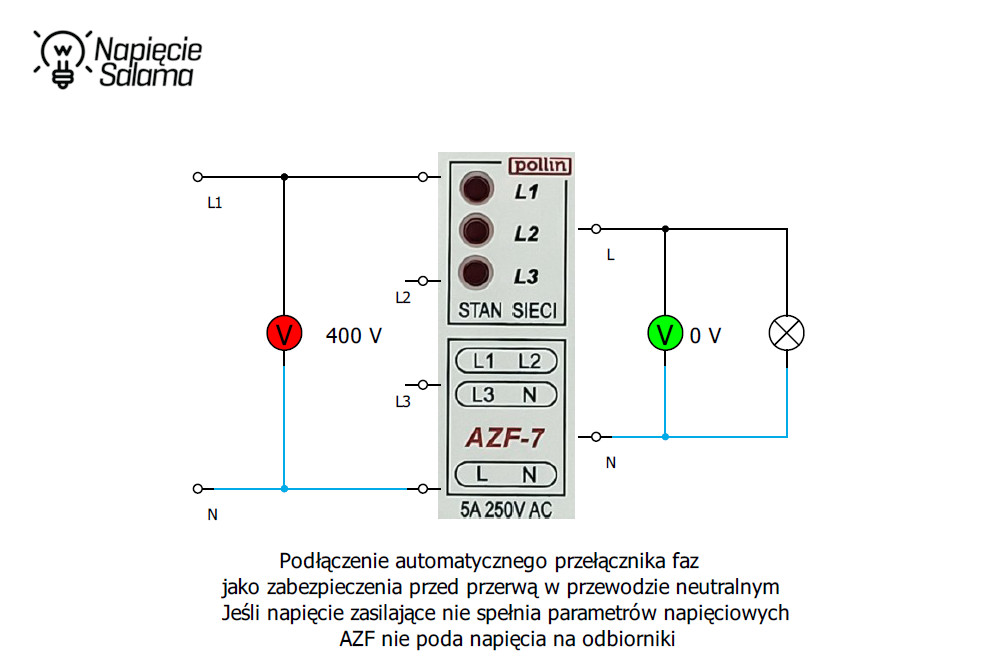

Zacznę od pokazania schematów jak podłączyć automatyczny przełącznik faz do instalacji jednofazowej tak, aby pełnił funkcję zabezpieczenia przed przerwą w przewodzie neutralnym.

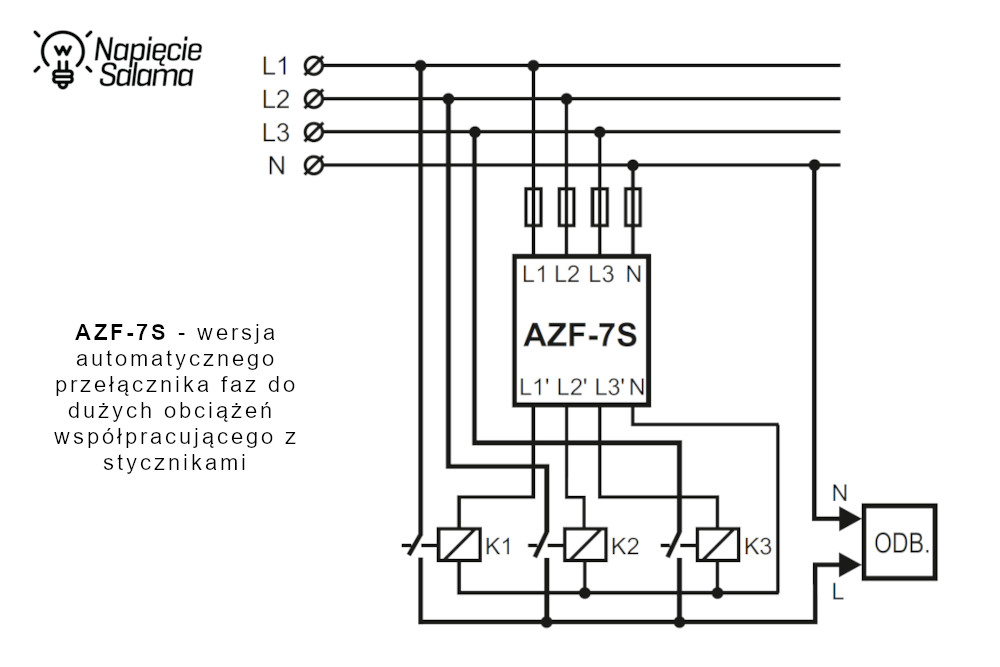

W przypadku konieczności zasilania większych obciążeń warto zastosować automatyczny przełącznik faz współpracujący ze stycznikami (np. model AZF-7S). W takim układzie maksymalna moc zestawu ograniczona jest jedynie wytrzymałością sieci oraz parametrami prądowymi użytych styczników.

Dlaczego automatyczne przełączniki faz Pollin sprawdzą się jako zabezpieczenie przez brakiem N?

Automatyczny przełącznik faz AZF w swojej normalnej pracy nie tylko wybiera najlepszą fazę do zasilania odbiorników jednofazowych, ale pełni rolę aktywnego „bezpiecznika” napięciowego:

• Wykrywanie wzrostu napięcia: Dzięki swojej konstrukcji, w przypadku przerwy w przewodzie neutralnym, AZF natychmiast wykrywa wzrost napięcia powyżej 260 V AC (to wartość którą wytrzymują dobrej jakości urządzenia jednofazowe).

• Błyskawiczna reakcja: AZF odłącza zasilanie do odbiorników zanim wysokie napięcie zdąży wyrządzić szkody.

• Autorestart: Gdy parametry napięcia wrócą do normy (w naszym przypadku gdy zostanie podłączony N), urządzenie samoczynnie przywraca zasilanie.

Ważna uwaga techniczna: W przypadku produktów firmy Pollin: AZF-7, AZF-7S, AZF-3X, AZF-6B i ETI EPF-43, powyższe działanie i skuteczna ochrona przed upalonym N są potwierdzone i przetestowane. Jeśli planujesz użyć automatycznych przełączników faz innych producentów, zawsze dopytuj o tę konkretną funkcjonalność, bo nie każdy aparat na rynku radzi sobie z tym problemem w tak szerokim zakresie.

Podsumowanie: Nie licz na szczęście, postaw na pomiary

Upalony przewód N to awaria, której nie widać gołym okiem, dopóki nie jest za późno. Oprócz stosowania zaawansowanej automatyki, pamiętaj o fundamentach:

1. Używaj wkrętaków dynamometrycznych: Luźne styki to główna przyczyna wypalania zacisków N.

2. Przeciążenie przewodu neutralnego w stosunku do przewodów fazowych jest częstym powodem upalenia się N w miejscu połączenia.

3. Okresowe przeglądy: Regularne oględziny i pomiary mogą wykryć problem, zanim zamieni się w pożar.

Zainstalowanie opisanego tu odpowiedniego automatycznego przełącznika faz (z funkcją ochrony napięciowej) to najtańsze „ubezpieczenie” dla Twojej jednofazowej pompy ciepła, komputera i nowoczesnego sprzętu AGD.

Czy w Twojej praktyce spotkałeś się już ze skutkami upalonego N? Podziel się swoją historią w komentarzu!

FAQ: Przerwa w przewodzie neutralnym (upalone N)

1. Czy zwykły bezpiecznik topikowy lub wyłącznik nadprądowy chroni przed skutkami upalonego N?

Nie. Wyłącznik nadprądowy lub wkładka topikowa reaguje na natężenie prądu (Ampery), chroniąc instalację przed przeciążeniem lub zwarciem. W przypadku upalonego N problemem jest wzrost napięcia (Wolty), na który standardowe „S-ki” są całkowicie niewrażliwe. Twoje urządzenia mogą się spalić, a bezpiecznik w ogóle nie zareaguje dopóki nie dojdzie do zwarcia.

2. Jakie napięcie pojawia się w gniazdku, gdy zabraknie zera?

W instalacji trójfazowej, przy braku przewodu neutralnego, napięcie w gniazdkach jednofazowych przestaje wynosić znamionowe 230 V. W zależności od asymetrii obciążenia faz, może ono spaść blisko zera lub drastycznie wzrosnąć – nawet do około 400 V AC. To właśnie to wysokie międzyfazowe napięcie w ułamku sekundy niszczy elektronikę.

3. Czy wyłącznik różnicowoprądowy (RCD) zadziała i wyłączy się przy przerwaniu N?

Wyłącznik różnicowoprądowy reaguje na pojawiające się w obwodzie prądy upływu (gdy prąd „ucieka”) i nie jest przeznaczony do wykrywania przerwy w przewodzie neutralnym i powiązanych z tym wzrostów napięcia. Wyłącznik różnicowoprądowy może zadziałać gdy będzie już za późno, Twoja elektronika zostanie zniszczona na skutek czego pojawią się prądy upływu które spowodują zadziałanie różnicówki.

4. Jak sprawdzić, czy w mojej instalacji doszło do przerwania N?

Niepokojącym sygnałem jest np. przygasanie światła przy włączaniu czajnika lub nietypowo jasne świecenie żarówek w innym pomieszczeniu. Technicznie można to sprawdzić miernikiem, mierząc napięcie między fazą a przewodem neutralnym jak najbliżej odbiornika. Każdy wynik znacznie odbiegający od normy (np. 260 V lub 180 V) przy stabilnym zasilaniu z sieci, sugeruje problem z ciągłością przewodu neutralnego.

5. Czy każdy miernik z funkcją woltomierza nadaje się do diagnozowania problemów z napięciem?

Nie każde urządzenie poda Ci rzetelny wynik, zwłaszcza w stanach awaryjnych.

• Tanie mierniki: Podstawowe multimetry mierzą tzw. wartość średnią przebiegu i przeliczają ją na wartość skuteczną, zakładając, że mają do czynienia z idealnym przebiegiem sinusoidalnym. W nowoczesnych instalacjach, gdzie pracują zasilacze impulsowe (obecnie stosowane prawie we wszystkich urządzeniach podłączanych do zasilania), falowniki czy LED-y, napięcie jest często odkształcone. W efekcie zwykły miernik może pokazać wynik obarczony błędem rzędu kilkunastu procent, co przy diagnozowaniu upalonego przewodu neutralnego może doprowadzić do błędnych wniosków.

• Mierniki z funkcją True RMS: To standard w profesjonalnej diagnostyce. Funkcja True RMS (Rzeczywista Wartość Skuteczna) pozwala na poprawny pomiar wartości skutecznej niezależnie od tego, jak bardzo przebieg napięcia odbiega od idealnej sinusoidy. Tylko taki przyrząd da Ci pewność, czy w gniazdku faktycznie masz niebezpieczne 280 V, czy stabilne 230 V.

Wskazówka: Przy asymetrii faz wywołanej przerwą w N, przebiegi napięć mogą być mocno zniekształcone przez podłączone odbiorniki o różnej charakterystyce. Pomiary wykonane miernikiem bez True RMS mogą być wtedy niewiarygodne. Jako praktyk zawsze powtarzam: ufaj tylko rzetelnym pomiarom.

6. Dlaczego AZF-y marki Pollin polecam do ochrony przed upalonym N?

Rozmawiałem z konstruktorami tych urządzeń (są projektowane i wykonywane w Polsce) – automatyczne przełączniki faz Pollin posiadają wbudowaną logikę nadzorczą. W przeciwieństwie do wielu standardowych przełączników, AZF-y stale monitorują górny próg napięcia. Jeśli wykryje wzrost powyżej 260 V AC (co jest typowym objawem upalenia N), natychmiast odcina zasilanie odbiorników. Działanie to jest potwierdzone technicznie przez producenta, co daje gwarancję bezpieczeństwa, której brakuje w wielu tańszych zamiennikach.
